Lotus Eleven/Elise/Exige. Manual - part 105

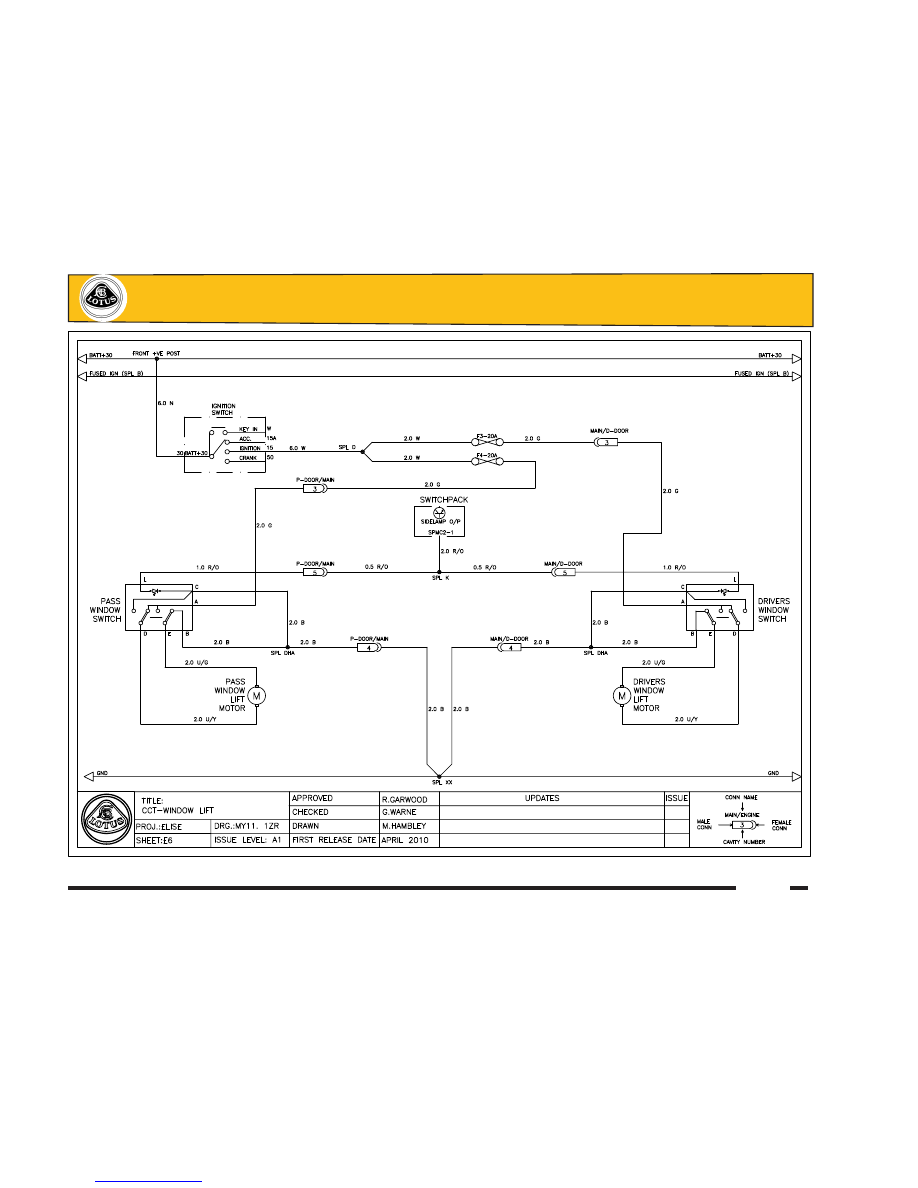

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - Gulf States  Section MP.14e

                                                            1ZR  Powertrain

Page 42





Page 43

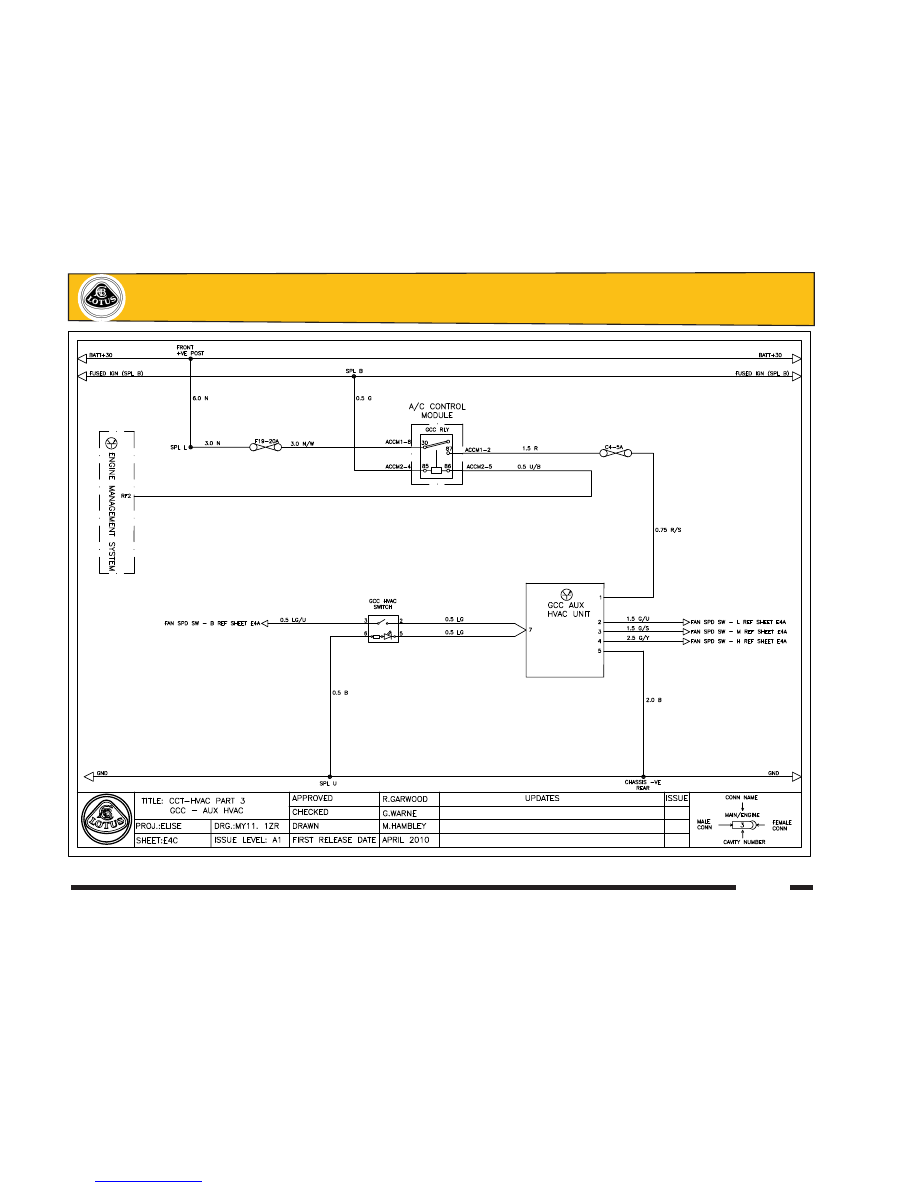

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 44

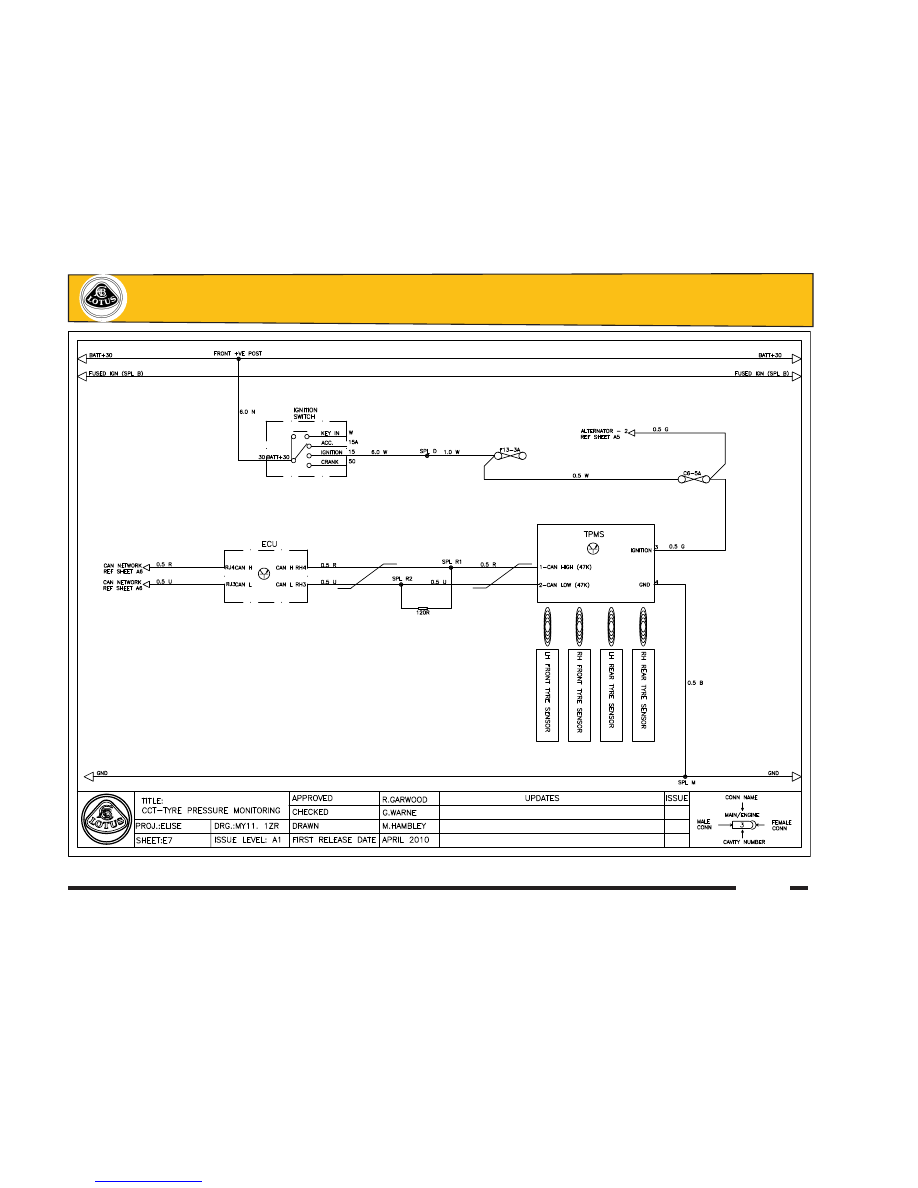

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain





Page 45

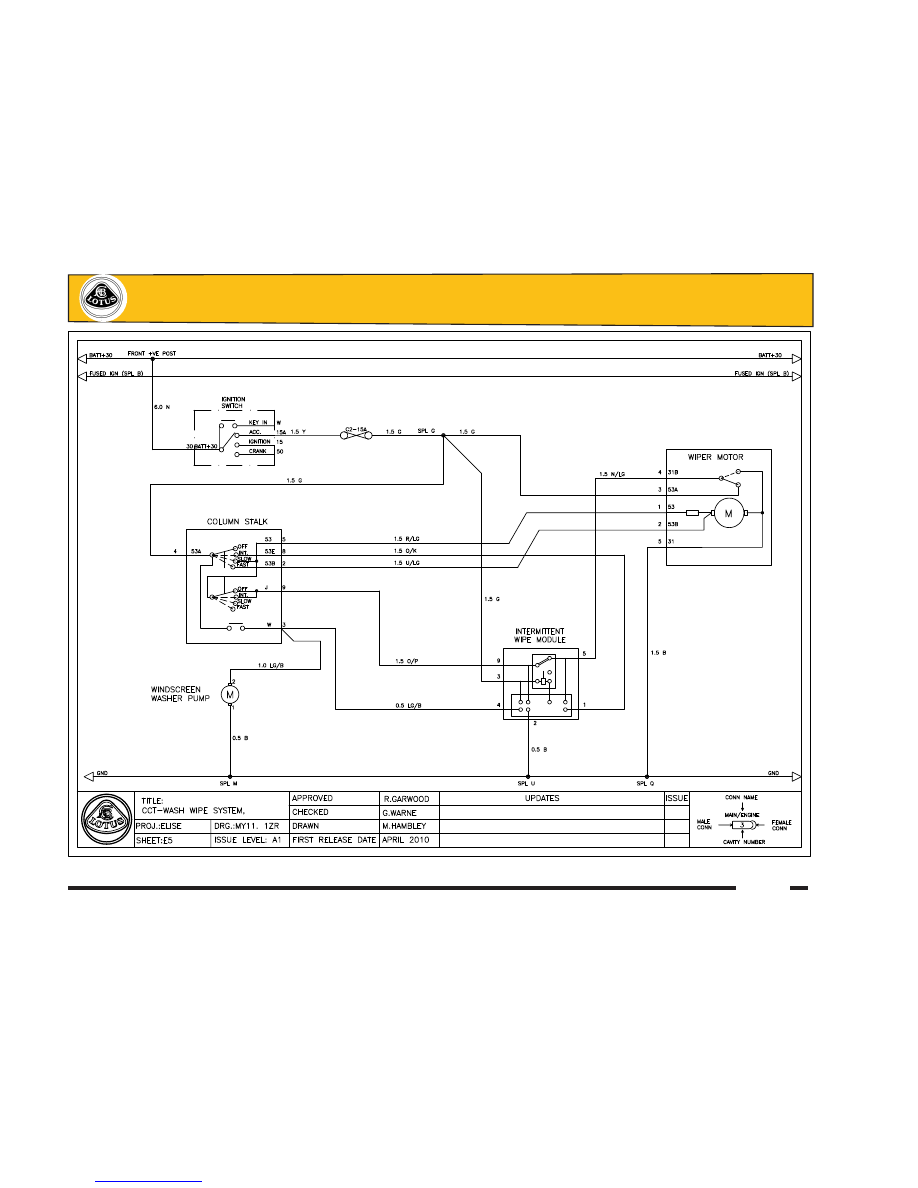

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain
