Page 35

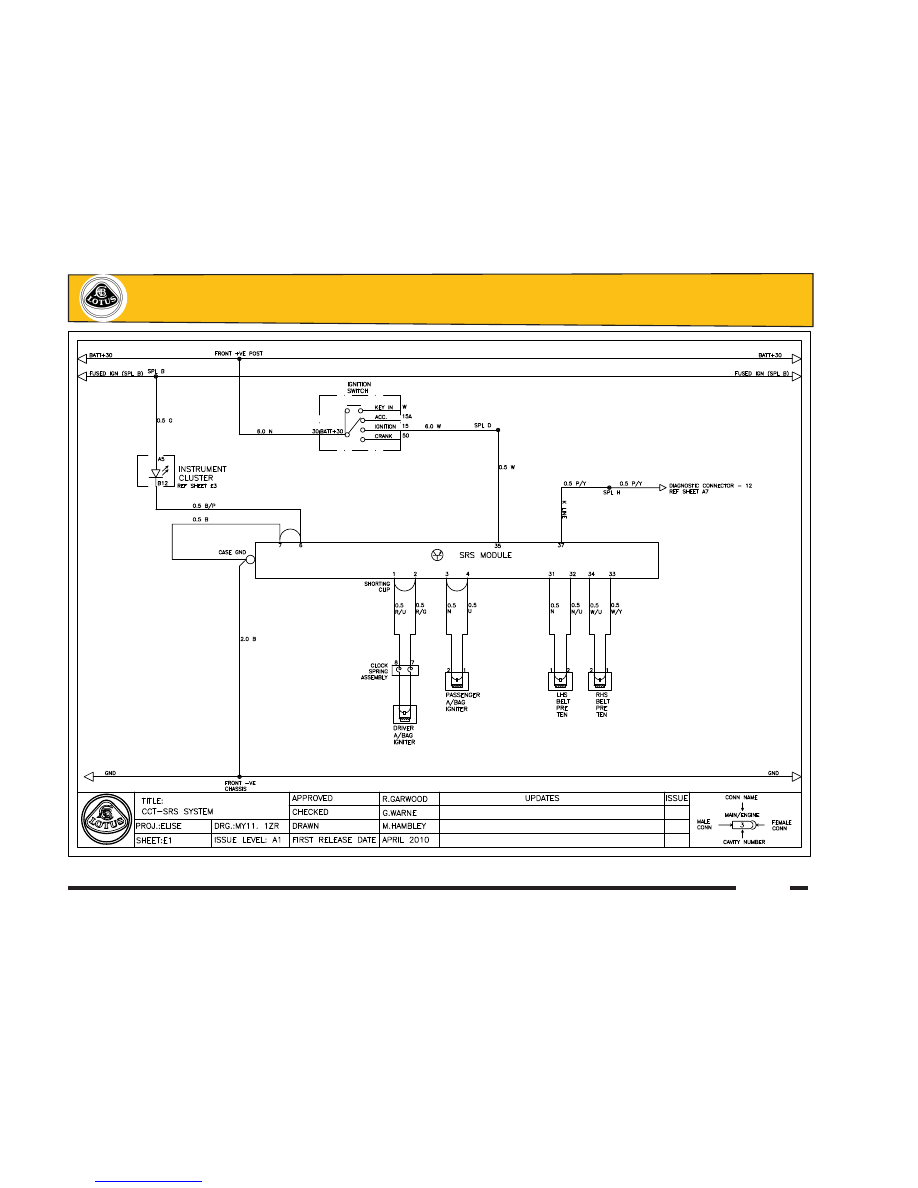

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - Non USA      Section MP.14e

                                                            1ZR  Powertrain

Page 36

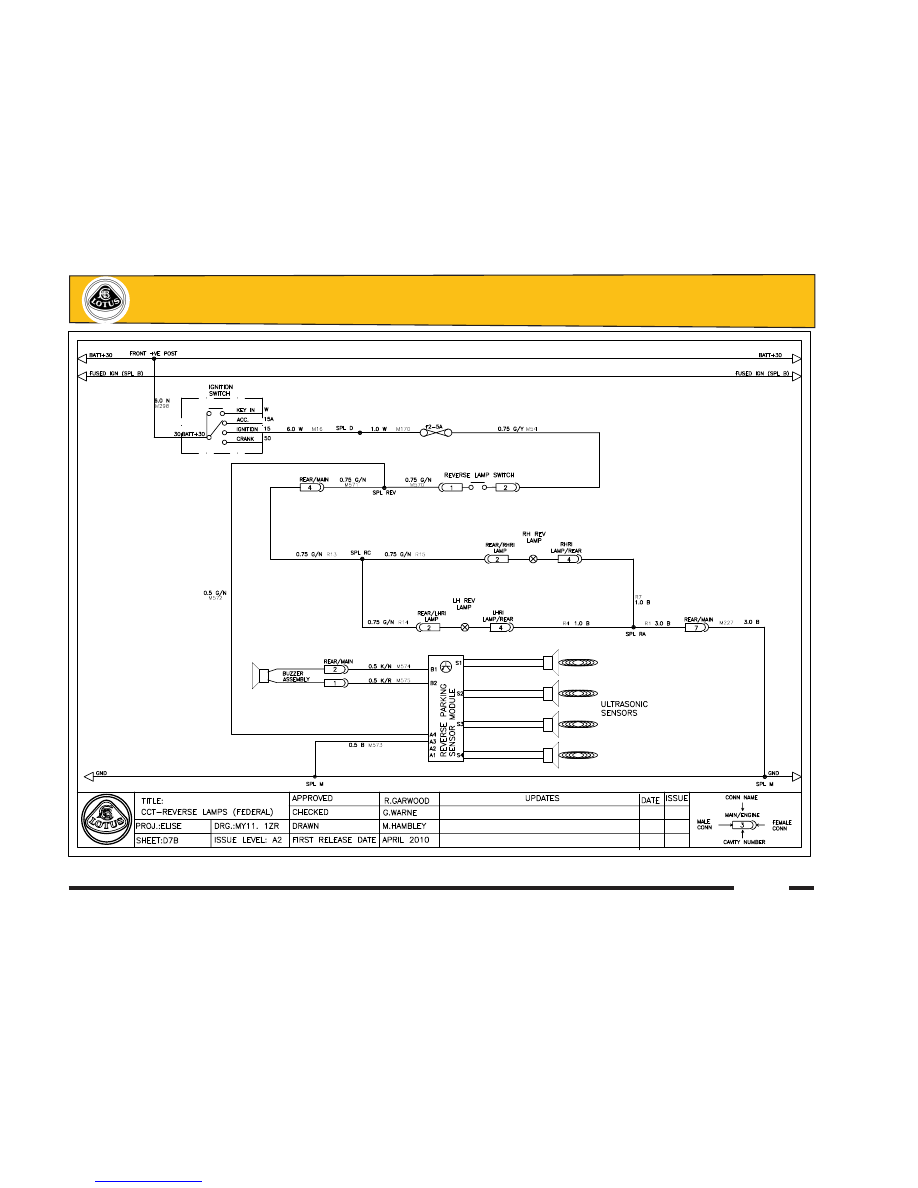

                     Lotus Service Notes - 2011MY Elise Circuit Diagrams - USA Only   Section MP.14e

                                                                          1ZR Powertrain

Page 37

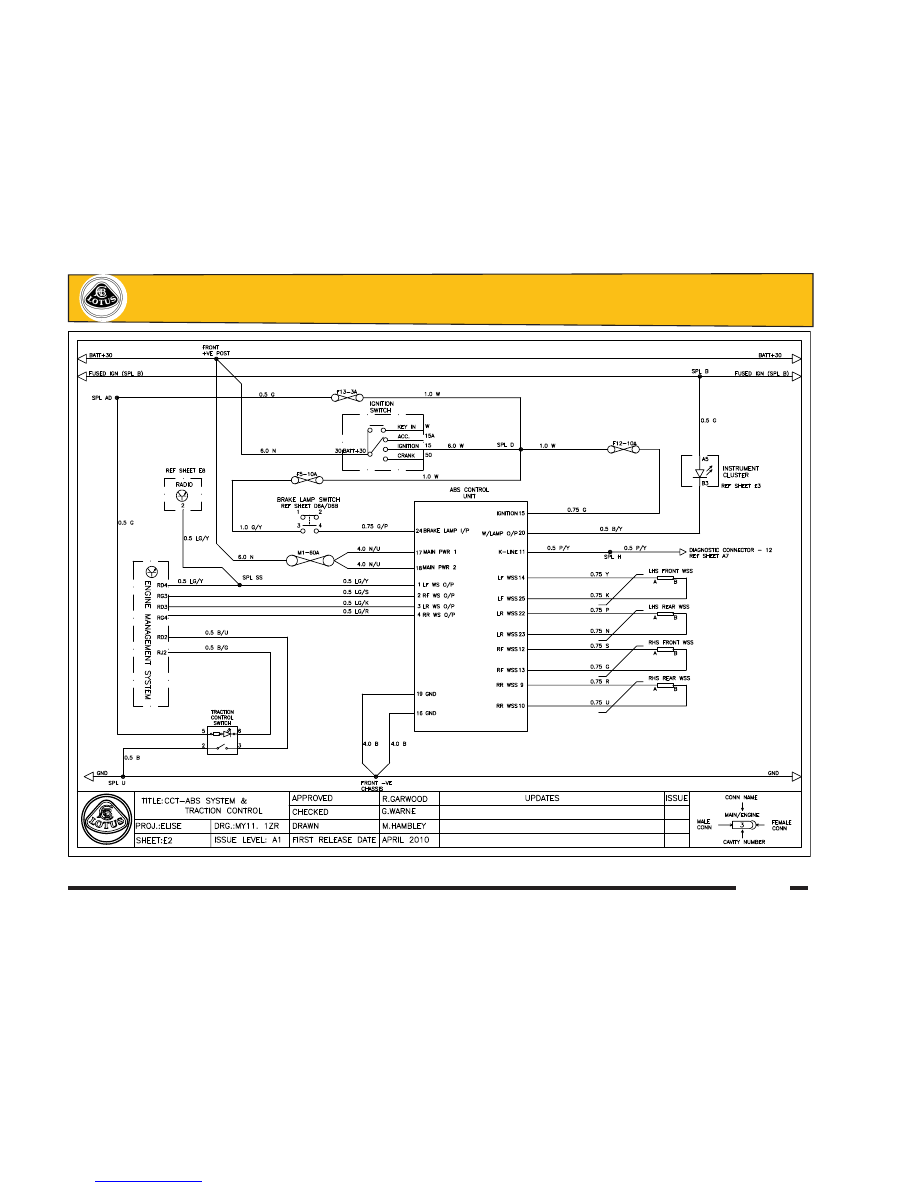

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain

Page 38

           Lotus Service Notes - 2011MY Elise Circuit Diagrams - All Markets  Section MP.14e

                                                           1ZR  Powertrain
