Diagnostic system: reading out fault memory and activating systems

Installing clutch slave cylinder

853

30 47 19 Removing and installing guide sleeve - as of
MY 2005

- Preliminary work
- Removing guide sleeve
- Installing guide sleeve
- Subsequent work

Preliminary work

Preliminary work

1. Remove transmission. →  21 Removing and installing transmission -

Removing

Removing guide sleeve

Removing guide sleeve

Release mechanism

1. Remove release lever and release

bearing.

854

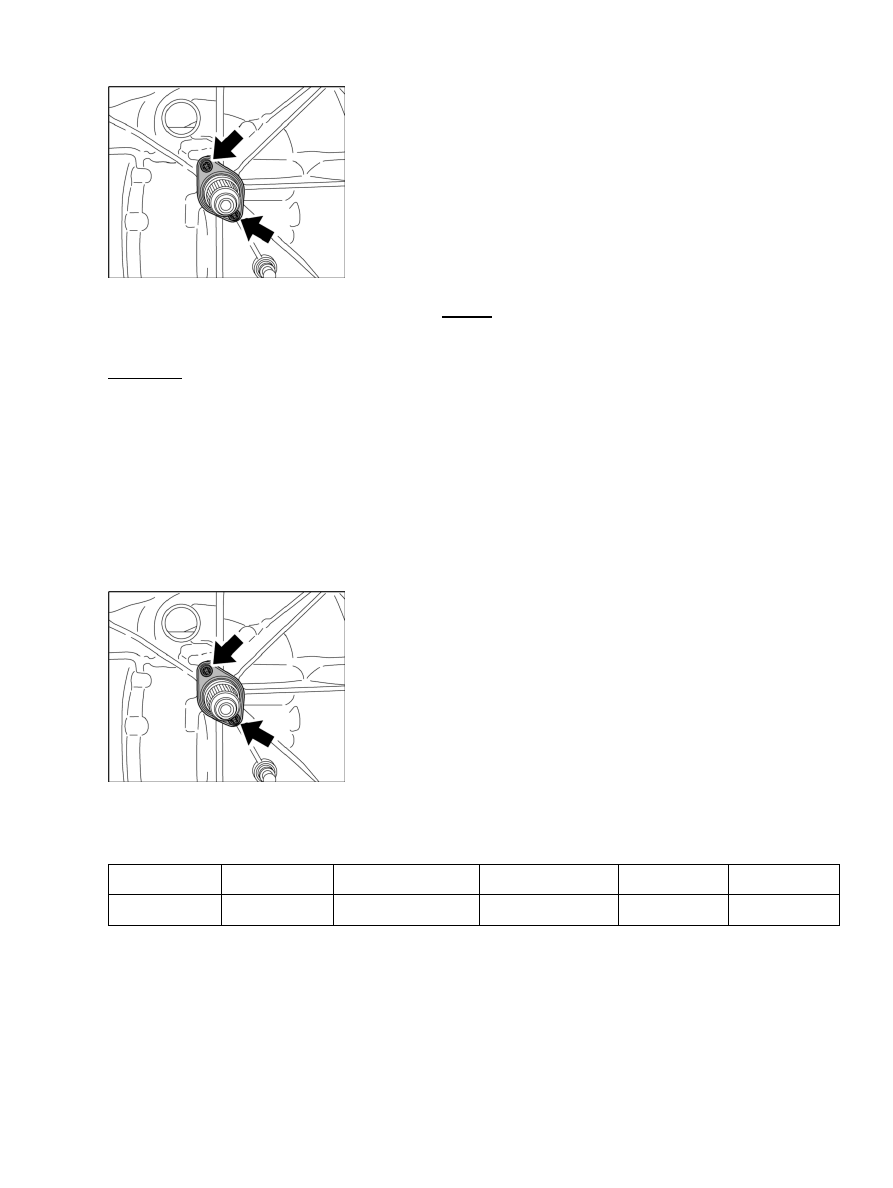

Guide sleeve

2. Unscrew fastening screws for the guide sleeve -Pfeile- and pull the guide sleeve

off.

Installing guide sleeve

Installing guide sleeve

Guide sleeve

1. Fit guide sleeve and apply a thin coat of Klüberalfa HM83-801.

Location

Explanation

Type

Basic value

Tolerance 1

Tolerance 2

Guide sleeve

Tightening torque

24 (18 ftlb.) Nm

2. Grease splines of the transmission input shaft with Longtime 3 EP.

Diagnostic system: reading out fault memory and activating systems

Removing guide sleeve

855

Lubrication points

3. Coat release lever lightly with Klüberalfa HM83-801 at the contact points.

Release mechanism

4. Fit release lever and release bearing.

Subsequent work

Subsequent work

1. Install transmission. →  23 Removing and installing transmission - Installing

997110, 997111, 997120, 997121, 997310, 997311, 997320, 997321, 997410, 997411, 997430, 997431,
997610, 997611, 997620, 997621
