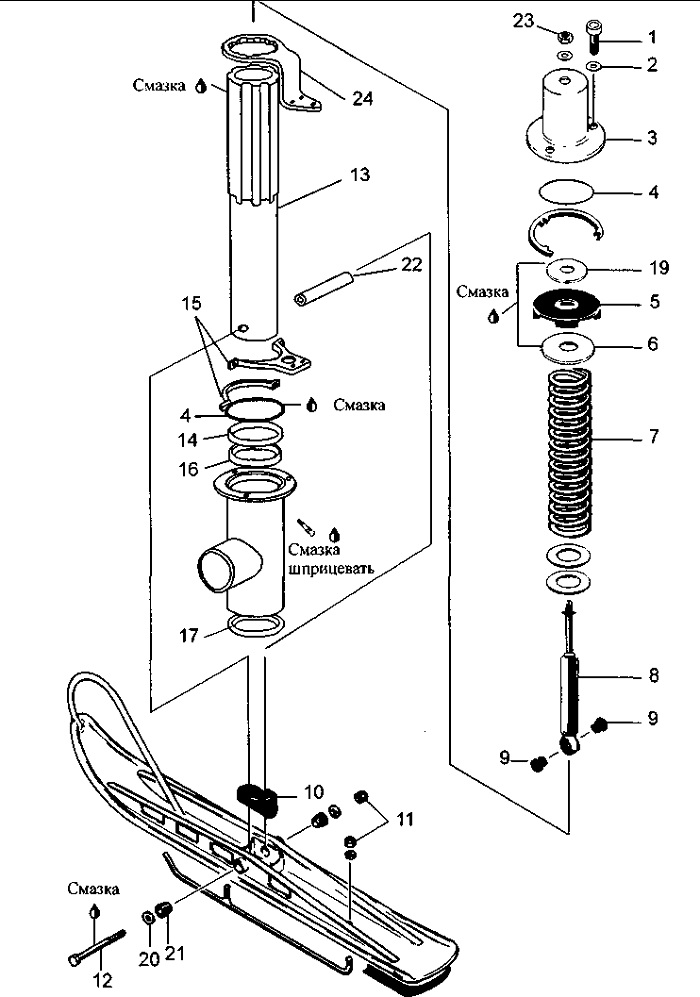

СНЕГОХОД ТАЙГА СТ-500Д. ПОДВЕСКА ЛЫЖ С
УВЕЛИЧЕННЫМ ХОДОМ АМОРТИЗАТОРА

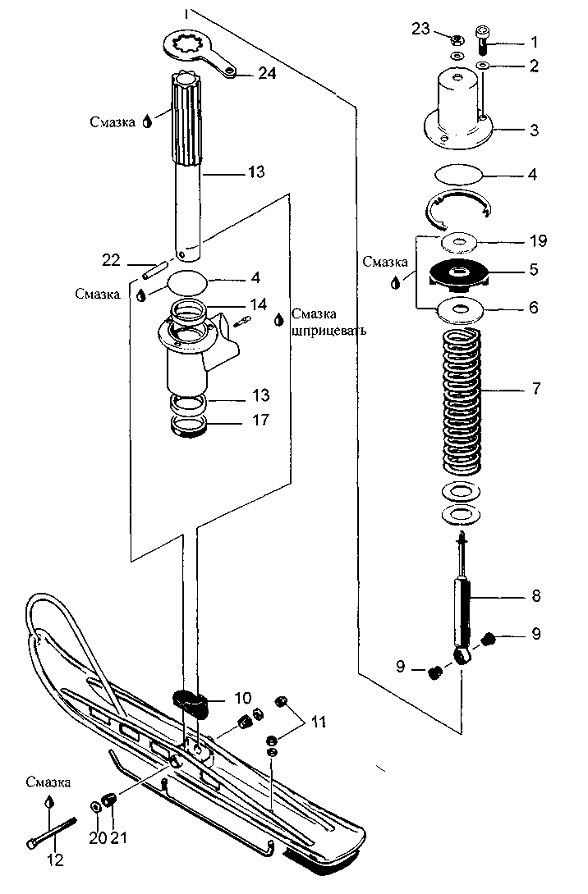

СНЕГОХОД ТАЙГА СТ-500Д. ПОДВЕСКА ЛЫЖ
РАЗБОРКА
Поднимите переднюю часть снегохода и закрепите ее на весу.
Гидропневматический амортизатор
Отверните гайку 11, извлеките болт 12, шайбы 20 и резиновые втулки 21
крепления лыж.

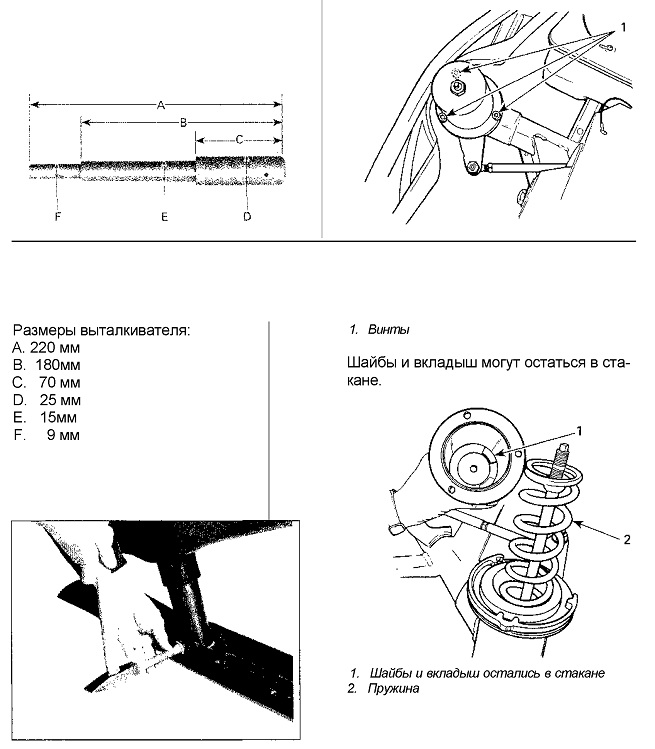

Извлеките стальную втулку с лыж при помощи выталкивателя (см. рисунок).
Отверните гайку 23 крепления штока гидравлического
амортизатора, снимите шайбу, затем вытолкните амортизатор из корпуса
вниз.
7 Пружина
Выверните три винта 1 крепления стакана 3, снимите стакан, вкладыш 5,
шайбу 6, шайбу 19.
Выньте пружину.
Проверьте свободное движение штока 13 в корпусе.
13 Шток

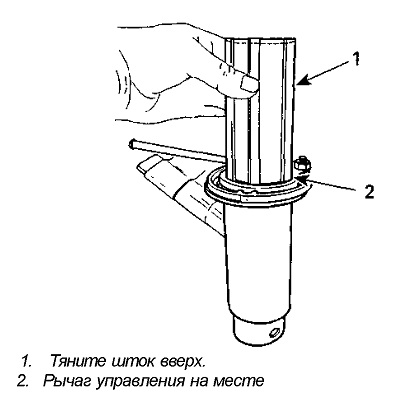

Вытяните вверх шток. Рычаг управления не помешает.
Снимите манжету 17 и уплотнительные кольца 4. Замените манжету, если она
износилась.
15 Хомуты
Разъедините хомуты при необходимости, осмотрите. При обнаружении
дефектов - замените.
ПРОВЕРКА
13 Шток
Проверьте, не погнулся ли шток, не поцарапана ли рабочая поверхность,
замените при необходимости. Проверьте сцепление шлицевого соединения
штока с рычагом управления, нет ли излишнего зазора или заклинивания.
Замените, если необходимо.
5 Вкладыш
Проверьте его состояние, замените, если необходимо.
Убедитесь, не засорены ли места смазки.
Проверьте на трещины или повреждения, замените,
если необходимо.
8 Гидропневматический амортизатор
Закрепите конец корпуса амортизатора в тиски штоком вверх.
ПРЕДУПРЕЖДЕНИЕ
Не зажимайте непосредственно за корпус
Проверьте каждый амортизатор на отсутствие течи. Сделайте несколько
ходов поршнем по всей длине хода штока, он должен двигаться плавно с
равномерным сопротивлением. Обратите внимание на следующие признаки,
которые означают дефект амортизатора:
- провалы и заедания при обратном такте в средней части хода
- заедание в крайних положениях
- утечка амортизационной жидкости. При наличии хотя бы одного из этих
дефектов - замените амортизатор.
7 Пружина
Внимательно осмотрите пружины. Проверьте на отсутствие трещин, сколов и
других дефектов. Замените при необходимости.
14,16 Втулки
Проверьте состояние бронзографитовых втулок 14, 16.
При обнаружении дефекта и износа - замените.
СБОРКА И УСТАНОВКА
Сборку производить в обратной последовательности.
ПРЕДУПРЕЖДЕНИЕ
При замене обратите внимание на цвет пружин: черный, красный или желтый.
Устанавливайте пружины только од и н акового цвета
Нанесите смазку ЦИАТИМ-201, ЦИАТИМ-221 или Литол-24 в местах, как
показано.
При установке убедитесь, что втулки на месте.
Затяните гайки и винты до нужного момента (см. на изображении).
