СНЕГОХОД ТАЙГА СТ-500Д. ГУСЕНИЦА
ПРОВЕРКА
Визуально проверьте гусеницу на наличие механических повреждений,
износа, сломанных скоб и стержней. Если гусеница повреждена - замените
гусеницу. Сломанные или отсутствующие скобы замените. Пользуйтесь
съемником для скоб и приспособлением для установки скоб
ПРЕДУПРЕЖДЕНИЕ
Не эксплуатируйте снегоход с поврежденной
гусеницей_
СНЯТИЕ
Слейте масло из коробки передач. Снимите следующее:
- заднюю подвеску
- глушитель
- снимите коробку, ведущий вал, ось, затем гусеницу.
УСТАНОВКА
В обратном порядке. При установке гусеницы учитывайте направление
вращения, указанное стрелкой на полотне гусеницы. Проверьте регулировку
ведущих колес, см. раздел 07-03.
Натяжение гусеницы и центрирование взаимосвязаны. Не регулируйте одно,
не проверив другое. Регулировку натяжения проводите до центрирования
гусеницы.

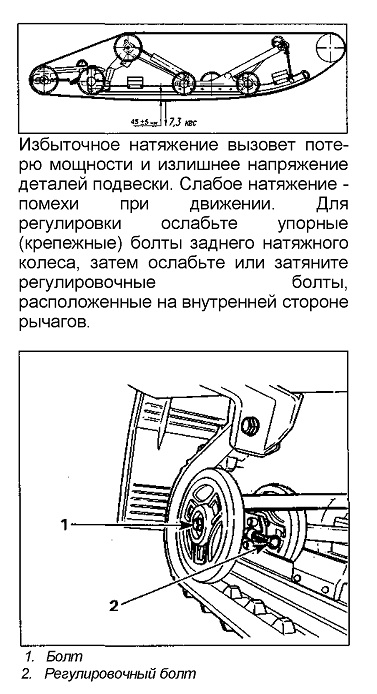

Натяжение
Поднимите заднюю часть снегохода и закрепите на весу.
Измерьте расстояние между
накладкой рельса и нижней
внутренней частью гусеницы в середине между передним и задним
промежуточными колесами.
При правильно отрегулированном натяжении расстояние
между накладкой рельса и гусеницей при приложении нагрузки 7,3 ± 0,1 кг
с каждой стороны должно быть 45 ± 5 мм.

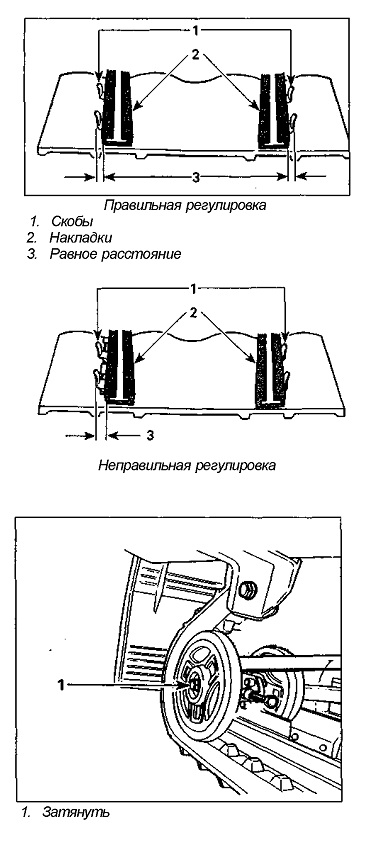

Центрирование гусеницы
ПРЕДУПРЕЖДЕНИЕ
Перед проверкой натяжения и центрирования гусеницы убедитесь, что в ней
нет предметов, способных вылететь при вращении. Уберите руки,
инструменты, ноги, одежду от гусеницы. Никто не должен стоять близко
При поднятой и закрепленной на весу задней части
снегохода запустите двигатель и дайте гусенице медленно по-вращаться.
Проверьте, хорошо ли
отцентрирована гусеница, одинаково ли расстояние на обеих сторонах между
краями накладок и скобами гусеницы.
Для корректировки остановите двигатель, заверните
регулировочный болт на стороне, где расстояние между скобой и накладкой
больше. Перепроверьте положение гусеницы.
ПРИМЕЧАНИЕ: Затяните болты крепления натяжного колеса. Затяжка
крепежного болта до 48 Н-м (4,8 кгс-м) после регулировки.
Заново запустите двигатель, вращайте гусеницу
медленно, проверьте еще раз положение гусеницы.
СКОБЫ ГУСЕНИЦЫ (СНЯТИЕ)
- поднимите и закрепите заднюю часть снегохода
- медленно вращая гусеницу, найдите дефектную скобу
- снимите скобу, пользуясь съемником для скоб.

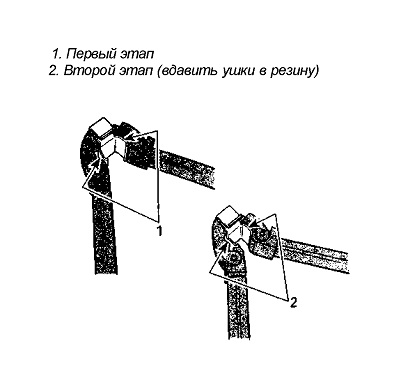

УСТАНОВКА
ПРИМЕЧАНИЕ: Выдерживайте тот же шаг между скобами.
- установите новую скобу с помощью приспособления для установки скоб,
согните ее и вдавите ушки в резину.
