ПОГРУЗЧИК ROTO 40.25 MCSS. СБОРКА, ОБСЛУЖИВАНИЕ И ТРАНСПОРТИРОВКА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ




ПОГРУЗЧИК ROTO 40.25 MCSS. УСТАНОВКА ВИЛ НА РАМУ FEM II ПОГРУЗЧИКА

Установка вил на крепежную раму FEM выполняется таким образом:

- Поднимите рычаг (E) и вставьте вилы с одной стороны

- Установите вилы в нужную позицию, затем опустите рычаг, чтобы крепежный затвор встал в отверстие на раме.

- Вверните стопорные винты (F) с обеих сторон рамы.



ВНИМАНИЕ!
Всегда проверяйте, хорошо ли закреплены вилы на раме, чтобы предотвратить их смещение вбок или
возможное соскакивание.


ПОГРУЗЧИК ROTO 40.25 MCSS. ТОНКИЕ ВИЛЫ

Они должны состоять из трех частей (зубьев) и устанавливаться на широкую раму.
Установка и снятие тонких вил выполняется так же, как и у других навесок, за исключением системы
гидравлической фиксации.
Тонкие вилы крепятся на раме с помощью болтов со шлицем.
Максимальная грузоподъемность каждой части вил составляет 750 кг, учитывая, что центр тяжести
груза находится на расстоянии 500 мм от вертикальной части вил (см. рис.).
Грузоподъемность вил отпечатана на самих вилах.


ВЕС = 51 КГ


ВНИМАНИЕ!
Всегда проверяйте, хорошо ли завернуты болты, чтобы предотвратить отсоединение вил.










ПОГРУЗЧИК ROTO 40.25 MCSS. УДЛИНИТЕЛЬ ВИЛ
Стандартные вилы вставляются в удлинитель и фиксируются болтом "1" за «пяткой» вил. Болт
удерживается зажимом "2".

Каждый удлинитель вил имеет табличку со следующими данными:
A = Грузоподъемность с центром тяжести на расстоянии 1000 мм от «пятки» вил.
B = Производственный номер каждого месяца
C = Месяц изготовления (с января каждого года месяц обозначается буквой начиная с «А»)
D = Последняя цифра года изготовления
E = Допустимые габариты вил (ширина, толщина, минимальная длина)


ВЕС = 50 КГ


ВНИМАНИЕ!
Всегда проверяйте правильность установки крепежного болта, чтобы избежать случайного соскакивания
навески.
Проверьте, правильно ли расположен груз на навеске.

Максимальная грузоподъемность каждого удлинителя вил соответствует xxx кг, при центре тяжести на
расстоянии 1000 мм от «пятки» вил (см. диаграмму). Грузоподъемность также указана на самих
удлинителях.


КРЮК НА ВИЛЫ ПОГРУЗЧИКА

Стандартные вилы вставляются в два отверстия и фиксируются стержнями "1" и зажимами "2".




ВНИМАНИЕ!
Всегда проверяйте правильность установки крепежных стержней, чтобы избежать случайного соскакивания
навески.

Грузоподъемность соответствует указанной в диаграмме грузоподъемности.




ПОГРУЗЧИК ROTO 40.25 MCSS. КРАНОВАЯ СТРЕЛА

ИСПОЛЬЗОВАНИЕ НАВЕСКИ: чтобы
переместить крюковую подвеску, необходимо вынуть крепежный болт (F); поместив крюковую подвеску в
нужную позицию, вставьте болт на место.


ПРИМЕР

Точка В Точка С


ВНИМАНИЕ! Точка D
Всегда проверяйте правильность крепления крюковой подвески.

Точка А


ВНИМАНИЕ!
Во время работы стрела должна быть идеально выровнена.

При использовании вместо вил крановая стрела имеет максимальную грузоподъемность в
соответствии с
грузоподъемностью машины. В примере на рис. 1 макс. грузоподъемность машины с вилами = 3000 кг.

Таким образом, крановая стрела имеет макс. грузоподъемность 3000 кг только тогда, когда крюк
находится в позиции 1 (см. рис. 2). При других положениях крюка грузоподъемность снижается так, как
указано в схеме ниже.







Здесь Вы найдете примеры к рисункам 1 и 2.

Точка A

В примере на рис. 1 точка А находится в зоне максимальной грузоподъемности машины с вилами = 3000 кг. При использовании крановой стрелы груз весом 3000 кг может быть поднят в точку А, только если крюк находится в положении 1 на рис. 2.

Точка B

В примере на рис. 1 точка В находится в зоне максимальной грузоподъемности машины с вилами = 2300 кг. При использовании крановой стрелы груз весом 2300 кг может быть поднят в точку В, только если крюк находится в положении 1, 2 или 3 на рис. 2.

Точка C

В примере на рис. 1 точка С находится в зоне максимальной грузоподъемности машины с вилами = 1700 кг. При использовании крановой стрелы груз весом 1700 кг может быть поднят в точку С, только если крюк находится в положении 1, 2, 3, 4 или 5 на рис. 2.

Точка D

В примере на рис. 1 точка D находится в зоне максимальной грузоподъемности машины с вилами = 1150 кг. При использовании крановой стрелы груз весом 1150 кг может быть поднят в точку D, если крюк находится в любом из шести положений на рис. 2.

КРАНОВАЯ СТРЕЛА «ГУСЕК» И КРАНОВАЯ СТРЕЛА «ГУСЕК» С ЛЕБЕДКОЙ ПОГРУЗЧИКА

Оборудование для транспортировки стрелы «гусек»: поместите навеску на опорную конструкцию и закрепите стержнями (1) и зажимами (2).

ВНИМАНИЕ!!!

КРАНОВАЯ СТРЕЛА «ГУСЕК.» С ЛЕБЕДКОЙ: Когда Вы кладете стрелу на землю, проверьте, не зажат ли трос.









ДОЗАТОР ДЛЯ БЕТОНА (СБОРКА) ПОГРУЗЧИКА

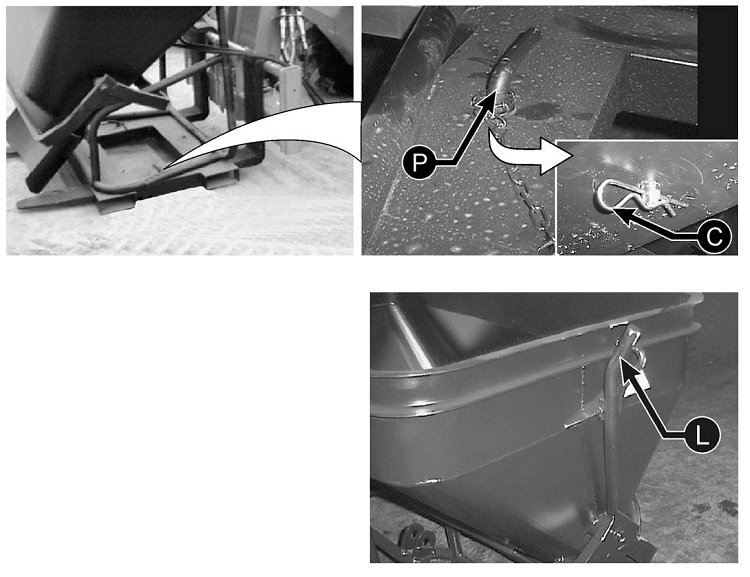

Сборка и установка ковша-дозатора для бетона на машину выполняется следующим образом:

- Вставьте вилы в нужные отверстия.

- Зафиксируйте ковш-дозатор на вилах, вставив "P" в нужные отверстия.

- Установите зажимы "C".

Ковш может быть установлен для передней либо для боковой выгрузки.

ВНИМАНИЕ!

Всегда проверяйте правильность установки крепежных штифтов, чтобы избежать случайного соскакивания навески.







Бетон может выгружаться двумя способами, в соответствии с выбранной установкой:

- РУЧНОЙ РЕЖИМ

- ГИДРАВЛИЧЕСКИЙ РЕЖИМ

РУЧНОЙ РЕЖИМ

Откройте заслонку для выгрузки бетона, воздействуя на рычаг "L". Закройте ее, как только весь бетон будет выгружен.







ГИДРАВЛИЧЕСКИЙ РЕЖИМ

Подсоедините гидравлические шланги "I" оборудования к муфтам на верхнем конце стрелы.

Заслонка для выгрузки бетона открывается под воздействием гидроцилиндра "M", который управляется специальным рычагом в кабине (см. соотв. параграф в главе ОРГАНЫ УПРАВЛЕНИЯ).

После окончания операции отсоедините гидравлические шланги "I" и закрепите их держателями.





ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ

Каждые 50 часов работы смазывайте гидроцилиндр "M" открытия заслонки для выгрузки бетона в точках, указанных на рис. 1.







КОВШ СТАНДАРТНЫЙ, КОВШ 4 X 1 ПОГРУЗЧИКА

ТРАНСПОРТИРОВКА: движение по

общественным дорогам с установленным ковшом разрешается, но для этого

необходимо на режущую кромку ковша надеть спец. защитное приспособление (А), которое поставляется вместе с ковшом.
ВНИМАНИЕ!

В любом случае четко следуйте правилам дорожного движения, действующим в Вашей стране,










НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ НАВЕСОК ДЛЯ ПОГРУЗЧИКА



ВНИМАНИЕ !
Избегайте такого расположения навесок (напр., ЭКСКАВАТОРНОЙ НАВЕСКИ, КОВШЕЙ И ВИЛ
ДЛЯ
НАВОЗА), при котором навеска касается шин и может их повредить (см. рисунок.)


ВНИМАНИЕ!!!
(СТАНДАРТНЫЙ КОВШ, КОВШ 4 X 1):
копание или транспортировка сыпучего материала в ковше на выдвинутой стреле может серьезно
повредить стрелу. MERLO S.p.A. запрещает выполнять такие операции и не несет никакой
ответственности за
повреждения, возникшие в результате такого использования машины.


ВНИМАНИЕ!
(ЗАХВАТ ДЛЯ КИРПИЧЕЙ): всегда проверяйте, хорошо ли закрыта дверца, чтобы избежать
выпадения материала из навески.



ВНИМАНИЕ!
(ЗАХВАТ ДЛЯ КИРПИЧЕЙ): запрещено использовать эту навеску для подъема персонала.
