ПОГРУЗЧИК ROTO 40.25 MCSS. ПРАВИЛА ДВИЖЕНИЯ ПО АВТОДОРОГАМ
Соблюдайте действующие законы.
Движение данной машины по общественным дорогам разрешено только в
пределах правил, описанных в соответствующих документах.
Заблокируйте рабочее оборудование с помощью специальных блокировочных
устройств и установите все предписанные предохранительные устройства.
Транспортировка грузов по общественным дорогам КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА!
Соблюдайте следующие правила:
- убедитесь, что кабина полностью опущена
- выровняйте турель по отношению шасси (горит индикатор 59)
- установите механический блокиратор поворота турели
- выполните центровку колес
- выберите рулевой режим «передними колесами», нажав кнопку (43)

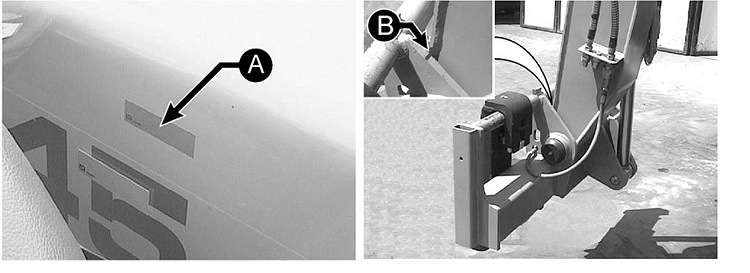

- полностью втяните телескопическую стрелу и опустите ее так, чтобы
красная полоса на стекле кабины (справа от оператора) и отметка "А" на
стреле совпадали
- проверьте перпендикулярное положение рамы крепления навесок
относительно земли: правильное положение определяется по совпадению двух
красных полосок "В" на раме и на верхней части стрелы
- поднимите и полностью втяните все опоры (загорается индикатор 75),
убедившись, что дополнительные увеличители опор сняты с опор
- для более удобного вождения нажмите кнопку (53), чтобы включить
автоматический режим управления подвесками
- поверните ключ переключения рабочих режимов (6) в положение "В"
(блокировка функций гидравлики)
- включите проблесковый маячок и убедитесь, что он работает, даже при
дневном свете
- включите фары ближнего света (если того требуют правила движения)
- закройте дверь кабины 1Г
Помните, что движение по общественным автодорогам на машине с
установленными вилами ЗАПРЕЩЕНО.
ПОГРУЗЧИК ROTO 40.25 MCSS. ПАРКОВКА
переведите переключатель направления движения в нейтральное положение,
активируйте стояночный тормоз, уберите стрелу, опустите вилы на землю.
дайте двигателю поработать 2 минуты на низких оборотах перед тем, как
выключить его. выньте ключ зажигания
поставьте башмаки под колеса (если имеются)
ПОГРУЗЧИК ROTO 40.25 MCSS. БУКСИРОВКА
Буксировка машины допускается только в самом
крайнем случае. По возможности, для этого следует использовать
специализированную технику. Помните, что тяговая сила должна быть не
менее 2000 кг.
ПОДГОТОВКА К БУКСИРОВКЕ

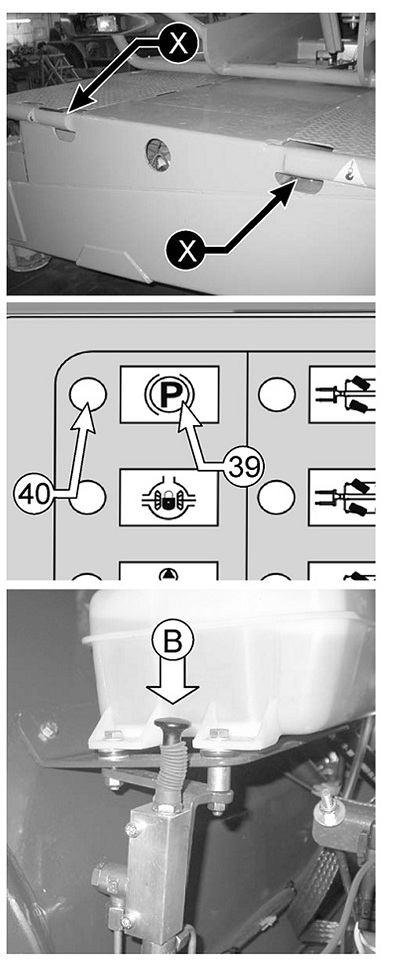

- закрепите буксировочный трос в точках подъема "Xй на задней части
машины
установите механическую блокировку поворота турели
поверните руль так, чтобы задние колеса были параллельны бортам машины
если батарея полностью разряжена, подсоедините внешний источник как
описано в главе УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ в разделе КАК ЗАПУСТИТЬ
ДВИГАТЕЛЬ ПРИ СЕВШЕМ АККУМУЛЯТОРЕ выберите режим рулевого управления
«передними колесами»
установите нейтральную передачу кнопками (19) и переключатель
направления движения (20) в нейтральное положение.
Если вы не можете перевести переключатели скоростей и направления
движения в нейтральное положение, буксировка машины запрещается из-за
возможности повреждения гидростатической трансмиссии. Используйте другой
способ транспортировки машины.
Отключите стояночный тормоз следуя этим инструкциям:
- Переведите ключ зажигания в поз. R
Нажмите кнопку (39); индикатор (40) погаснет Работая аварийным насосом
(В), освободите тормозной суппорт (индикатор (95) погас)
В случае невозможности отключить стояночный тормоз действуйте, как
описано в главе УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ в разделе АВАРИЙНЫЙ НАСОС НЕ
ОТПУСКАЕТ СТОЯНОЧНЫЙ ТОРМОЗ
Скорость буксировки не должна превышать 24 км/ч.
ПОГРУЗЧИК ROTO 40.25 MCSS. ПОДЪЕМ МАШИНЫ ДЛЯ ТРАНСПОРТИРОВКИ

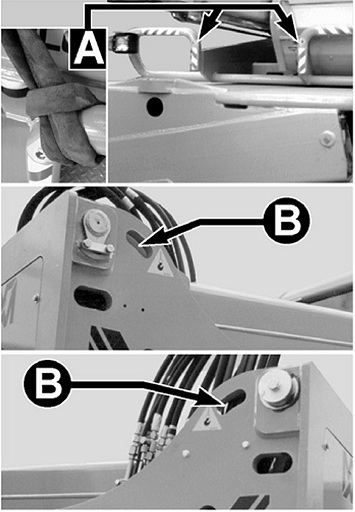

Для поднятия машины используйте специальные точки
подъема:
A. Передние точки подъема
B. Задние точки подъема
ПРИГОТОВЛЕНИЯ К ПОДЪЕМНЫМ РАБОТАМ снимите навесное оборудование
прикрепите к вышеупомянутым точкам карабины или петли
- опустите и полностью уберите стрелу установите механический блокиратор
поворота турели
- заведите стропы через карабины
Общий вес машины указан на табличке, прикрепленной на корпусе машины
возле кабины. Имейте ввиду, что каждый карабин и стропа должны иметь
минимальную грузоподъемность, по величине превышающую 1/4 от общего веса
машины. Подъем навесок осуществляется отдельно от машины, следуя
инструкциям соответствующего раздела руководства или в приложенных к
навескам буклетам.
Проверьте, чтобы карабины, стропы, подъемные устройства находились в
хорошем рабочем состоянии и их грузоподъемность соответствовала
требуемой.
ТРАНСПОРТИРОВКА МАШИНЫ
- погружайте и разгружайте машину на ровную и устойчивую поверхность.
- убедитесь, что тягач и трейлер стоят на тормозе
- используйте сходни или откидную аппарель, которые должны быть
достаточно прочны, иметь низкий
угол наклона и необходимую высоту.
- ставьте машину посредине трейлера
- установите механический блокиратор поворота турели
- под задние и передние колеса положите башмаки
- установите нейтральную передачу кнопками (19) и установите рычаг
направления движения (20) в
нейтральное положение.
- активируйте стояночный тормоз
- опускайте стрелу, пока вилы не лягут на пол трейлера
- остановите двигатель и выньте ключ зажигания
- закройте кабину
- закрепите машину на трейлере цепями или канатами, как показано ниже
ВНИМАНИЕ !
Не оставляйте машину на трейлере, закрепленной только стояночным
тормозом, машина должна
быть закреплена дополнительными стяжками.
