ПОГРУЗЧИК ROTO 40.25 MCSS. ВЫБОР НАВЕСНОГО ОБОРУДОВАНИЯ

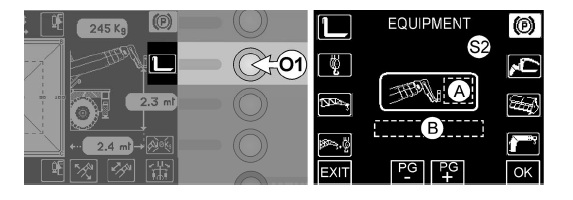

Перед началом работы на машине произведите выбор
предполагаемого навесного оборудования на дисплее "S2" блока Merlin.
Выбор навески выполняется так:
- нажмите кнопку "01" в РАБОЧЕМ МЕНЮ, чтобы открыть окно выбора
оборудования
- нажмите кнопку, соответствующую оборудованю, закрепленному на раме
Рисунок сбоку является схематическим и может не соотвествовать
показанному на дисплее "S2".
Дисплеи выбора навесного оборудование показывают только то оборудование,
которое поставляется вместе с машиной.
Если Вы приобретаете дополнительное оборудование, обратитесь в сервисный
центр Merlo для добавления функции на дисплее "S2".
- выбранное оборудование мигает в центральном окошке "А" дисплея,
одновременно в окошке "В" появляется его описание
- нажмите кнопку "ОК" для подтверждения
- выбранное оборудование останется в центральном окошке "А"
- нажмите кнопку "EXIT" (ВЫХОД) для возврата в РАБОЧЕЕ МЕНЮ
- выбранное оборудование появится на рисунке рядом с рамой машины
Если для отображения всех навесок не достаточно одного окна, то
автоматически создается следующее диалоговое окно, доступ к которому
осуществляется кнопками PG+ и PG-.
ЧРЕЗВЫЧАЙНО ОПАСНО использовать любой вид навески, предварительно не
выбрав соответствующий символ на дисплее Merlin (см. более подробную
информацию в параграфе "УСТРОЙСТВА ОГРАНИЧЕНИЯ ГРУЗОПОДЪЕМНОСТИ
ПОДЪЕМНОГО ОБОРУДОВАНИЯ".
ПОГРУЗЧИК ROTO 40.25 MCSS. УСТРОЙСТВА ОГРАНИЧЕНИЯ ГРУЗОПОДЪЕМНОСТИ ПОДЪЕМНОГО ОБОРУДОВАНИЯ
Навески, оснащенные крюком и имеющие следующую
грузоподъемность:
- крановая стрела с крюковой подвеской (максимальная грузоподъемность
600 кг)
- крановая стрела с лебедкой (максимальная грузоподъемность 600 кг)
- крановая стрела с крюковой подвеской (максимальная грузоподъемность
1500 кг)
- крановая стрела с лебедкой (максимальная грузоподъемность 1500 кг)
- крановая стрела (максимальная грузоподъемность от 2000 кг до 4000 кг в
зависимости от положения крюка)
оснащены устройствами ограничения для предохранения конструкции навески
во время подъемных операций.
Для правильного использования системы ограничения нагрузки необзодимо
следующее:
- закрепите навеску на раме машины (см. параграф УСТАНОВКА НАВЕСОК С
ПОМОЩЬЮ СИСТЕМЫ БЫСТРОГО КРЕПЛЕНИЯ в главе НАВЕСНОЕ ОБОРУДОВАНИЕ)
- соедините все муфты гидравлической системы (см. параграф УСТАНОВКА
НАВЕСОК С ПОМОЩЬЮ СИСТЕМЫ БЫСТРОГО КРЕПЛЕНИЯ в главе НАВЕСНОЕ
ОБОРУДОВАНИЕ)
- соедините разъем навески и разъем «А» на конце стрелы
- выполните выбор установленного оборудования на панели MERLIN (см.
параграф ВЫБОР НАВЕСНОГО ОБОРУДОВАНИЯ)
Машина готова к работе.
Системы ограничения нагрузки включается следующим образом:
- загораются желтый индикатор "В" и красный индикатор "С" на индикаторе
(27)
- загорается индикатор (101) на дисплее "S2" блока MERLIN
- включается зуммер
- символ выбранного в РАБОЧЕМ МЕНЮ оборудования начинает мигать
Система блокирует все движения, за исключением втягивания стрелы и
действия, противоположного вызвавщему перегрузку (например: если
блокировка действий происходит во время подъема лебедки с тросом, то
имеется возможность опустить трос).
КАЛИБРОВАНИЕ НАВЕСОК

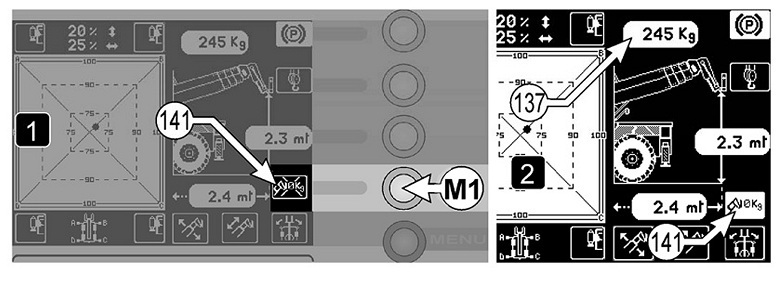

Эта система позволяет установить обнуление веса в
соответствии с весом навесного оборудования. В зависимости от состояния
системы (включена/отключена) символ (141) может изменяться:
- белый символ на черном фоне: УЧЕТ ВЕСА НАВЕСНОГО ОБОРУДОВАНИЯ ВЫКЛЮЧЕН
- черный символ на белом фоне: УЧЕТ ВЕСА НАВЕСНОГО ОБОРУДОВАНИЯ ВКЛЮЧЕН
Включение системы выполните так:
- установите нужную навеску на раму
- войдите в РАБОЧЕЕ МЕНЮ
- вес установленной навески указан на индикаторе (137)
- нажимайте кнопку "М1" более двух секунд для тарирования навески
- система издает звуковой сигнал, вес на индикаторе (137) исчезает,
появляется черный символ на белом фоне (141) УЧЕТ ВЕСА НАВЕСНОГО
ОБОРУДОВАНИЯ ВКЛЮЧЕН
С этого момента при подъеме груза индикатор (137) показывает данные о
весе груза.
Для получения более точных данных о весе работайте с полностью втянутой
стрелой.
Чтобы узнать общий вес, поднимаемый машиной (навеска + груз):
- нажмите кнопку "М1"
- символ (141) становится белым на черном фоне УЧЕТ ВЕСА НАВЕСНОГО
ОБОРУДОВАНИЯ ВЫКЛЮЧЕН
- общий вес, поднимаемый машиной, появляется на индикаторе (137)
ПОГРУЗЧИК ROTO 40.25 MCSS. ИСПОЛЬЗОВАНИЕ ТАБЛИЦ ГРУЗОПОДЪЕМНОСТИ И ИНДИКАТОРОВ СТРЕЛЫ
Таблицы показывают максимальную высоту и длину
стрелы, на которые можно поднять и выдвинуть стрелу с конкретным грузом
так, чтобы не нарушить безопасность работы.
Таблицы грузоподъемности машины, стоящей на колесах, относятся к машине
без движения с утановкой иолес, выровненными параллельно раме.
Имеются специальные схемы для работы с вилами. Также существуют
дополнительные таблицы для использования машины с различным подъемным
оборудованием, закрепленным на специальной раме.
РАБОЧЕЕ МЕНЮ снабжает оператора весй необходимой информацией для
определения положения и веса груза в любой момент рабочей операции в
пределах схемы.
Таблицы содержат следующие показатели:
- (142) показывает расстояние от центра тяжести вил (500 мм от угла вил)
до центра вращения турели
- (139) показывает расстояние от верхнего края вил до поверхности земли
- (138) показывает выбранное оборудование (в данном случае вилы)
- (141) показывает, что вес установленного оборудования учтен (в данном
примере вилы)
- (137) показывает фактический вес груза, поднимаемого на вилах (когда
вес вил определен)

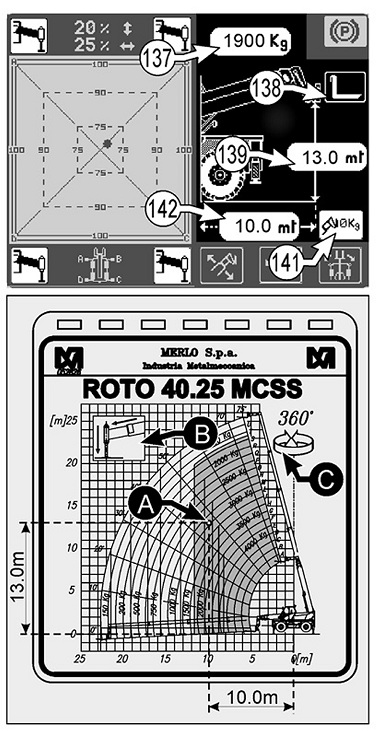

Для лучшего понимания значения показателей на
дисплее РАБОЧЕГО МЕНЮ см. слелующий пример для машины, используемой как
телескопическое подъемное устройство, с вилами, на опорах:
- в РАБОЧЕМ МЕНЮ выберите символ «вилы»
- закрепите вилы на раме
- правильно установите машину на опоры и выровняйте ее по уровню
- кнопкой "М1" установите вес вил на нуль, чтобы определить чистый вес
груза
- поднимите груз
- на индикаторе (137) считайте показания веса поднимаемого груза
- поднимите и выдвиньте стрелу на нужное вам расстояние
- снимите показания на индикаторе (142) - расстояние от центра тяжести
вил до центра вращения турели (в данном примере 10,0 м)
- снимите показания на индикаторе (139) - расстояние от верхнего края
вил до поверхности земли (в данном примере 13,0 м)
По этим расстояниям Вы можете определить на схеме положение груза в
точке «А».
В данном примере поднимаемый груз = 1900 кг. Также по схеме можно
определить, на какое расстояние возможно выдвинуть и/или поднять стрелу
до включения устройства ограничения нагрузки.
Рабочая зона подъема для груза 1900 кг будет такова, что максимальный
вес (2000 кг) обозначен более темным цветом.
Чтобы облегчить прочтение схемы грузоподъемности, возможно отметить
достигнутую длину выдвинутой стрелы последней видимой буквой на стреле
(в данном примере видна буква "L").
Символ "В" в верхнем левом углу каждой схемы указывает состояние опор (в
данном случае все 4 опоры полностью выдвинуты и опущены).
Символ "С" в верхнем правом углу каждой схемы указывает, что схема
грузоподъемности работает на 360°.
