TC10.00.00.000 РЭ




Обороты на выходе, об/мин, не более     .      .      .      .     .     .     .     .     61, 59

Крутящий момент на выходе, Н·м, не более       .      .      .      .     .     .     53904

Статический тормозной момент, Н·м     .     .     .    .    .     .     .     .     .     1060

Давление выключения тормоза, МПа (кгс/см

2

)      .    .     .     .     .     .      1,8 (18)

Максимальное давление выключения тормоза, МПа (кгс/см

2

)      .    .     5,0 (50)

Рабочая температура, ºC, не более    .     .    .     .      .     .     .     .     .     .     90

Масса, кг     .     .     .     .     .      .      .      .     .     .      .      .     .     .     .     .      390 кг

Объем масла в редукторе, л     .      .      .     .     .      .      .     .     .     .     .      7

Консервационная смазка,  внутри     .     .    .     .     .     .      .     .     .    .       SHELL S.7294
                                                                                                                            SAE 50

Стояночный тормоз 3 (см. рисунок 2.14) установлен в бортовом редукторе, представ-

ляет многодисковую муфту с дисками сухого трения. Тормоз постоянно заторможен силой

пружин и выключается при подаче под давлением масла в подпоршневую полость муфты

тормоза через канал А.



От масляной полости редуктора и канала подвода масла диски трения тормоза отделе-

ны манжетой 16, уплотнительными кольцами 15,18 и 19.



Шестерни и подшипники редуктора смазываются разбрызгиванием масла.

Заправка масла в редуктор осуществляется нагнеталем масла через одну из двух пробок

11 в крышке 10, расположенных под углом 75° относительно друг друга. При этом одна из

пробок  должна  находиться  в  крайнем  нижнем  положении,  а  заправка  и  контроль  уровня

осуществляется через отверстие, закрытое верхней пробкой.

Масляный бак установлен над левой гусеницей. Полость бака сообщается с атмосфе-

рой через сапун со сменным картриджем воздушного фильтра и сапун крышки заправочной

горловины.  Масло  в  бак  заправляют  через  заправочную  горловину  с  фильтром.  Уровень

контролируют  по  масломерному  щупу  и  смотровому  окну,  установленному  на  передней

стенке бака.

Масляный радиатор расположен перед радиатором системы охлаждения двигателя и

имеет вверху две пробки для выпуска воздуха при заправке гидросистемы маслом.

Пробки  1  (см.  рисунок  2.12)  на  сдвоенном  гидронасосе  2  гидропривода  трансмиссии

закрывают отверстия, которые используются для выпуска воздуха и заливки масла в насос

при заправке системы после установки нового или ремонта гидронасоса. Пробка 18 (см. ри-

сунок 2.13) на гидромоторе закрывает отверстие, которое используется для выпуска воздуха

и заливки масла в гидромотор при заправке системы после установки нового или ремонта

гидромотора.




2.3

Ходовая и несущая системы



2.3.1 Ходовая система



Ходовая система состоит из гусеничного движителя и подвески. Движитель состоит из

двух тележек 6 (см. рисунок 2.15) гусениц жесткой конструкции. Подвеску составляет кача-

ющаяся  поперечная  балка  7,  связанная  с  рамой  трактора  центральным  шарниром.  Каждая

тележка связана с балкой опорой 8 и с рамой подкосом 3 и задней опорой 5.




36

TC10.00.00.000 РЭ









1 -

рама трактора; 2 – верхняя опора подкоса; 3 - подкос; 4- нижняя опора подкоса; 5 - задняя

опора; 6 - тележка гусеницы; 7 - поперечная балка; 8- опора поперечной балки



Рисунок 2.15 - Ходовая система



Каждая тележка гусеницы имеет шесть опорных катков 11 (см. рисунок 2.16) и один

поддерживающий  каток  5,  натяжное  колесо  1,  гидравлический  механизм  натяжения  3  и

пружинный механизм сдавания 4.







1 -

колесо натяжное; 2 - вилка; 3 - механизм натяжения; 4 - механизм сдавания; 5 - поддержива-

ющий  каток;  6  -  пробка  механизма  натяжения;  7  -  клапан;  8  -  заглушка;  9  -  уплотнительное

кольцо; 10 - опора тележки; 11 - опорный каток; 12 - рама тележки; 13 - заглушка



Рисунок 2.16 - Тележка гусеницы




37

TC10.00.00.000 РЭ




Механизмы натяжения и сдавания (см. рисунок 2.17) - гидравлическое амортизацион-

нонатяжное  устройство  с  цилиндрическими  пружинами.  Натяжение  гусениц  происходит

при заполнении полости цилиндра смазкой через масленку рычажно-плунжерным шприцем.







1 -

вилка в сборе с механизмом натяжения; 2 - кольцо; 3 - пробка; 4 - толкатель; 5 - шарик; 6 - кор-

пус; 7,9 -заглушки; 8,11,12 - пружины; 10,13 - фланцы



Рисунок 2.17 - Механизмы натяжения и сдавания



Регулирование натяжения гусениц. Натяжение гусениц контролируют замером про-

висания гусеничной цепи. Гусеница отрегулирована правильно, если величина провисания

ее свободной цепи, замеренная на участке между осью поддерживающего катка и натяжным

колесом составляет не более 30 мм.

Для натяжения гусеницы необходимо добавить рабочую смазку в гидравлический ме-

ханизм  натяжения  с  помощью  рычажно-плунжерного  шприца.  Предварительно  снять  с

удлинителя шприца головку и, вывернув заглушку 8 (см. рисунок 2.16), ввернуть резьбовой

частью удлинитель шприца в клапан 7. Произвести закачку смазки в механизм, вывернуть

удлинитель шприца и навернуть на него головку. Заглушку установить в клапан.

Для ослабления натяжения гусеницы необходимо вывернуть пробку 6 не более чем на

3-

4 оборота, и лишняя смазка выдавится через отверстие в пробке за счет избыточного дав-

ления в гидроцилиндре.

ЗАПРЕЩАЕТСЯ  ПРИ  ОСЛАБЛЕНИИ  ГУСЕНИЦЫ  ПОЛНОЕ  ВЫВЕРТЫВА-

НИЕ ПРОБКИ 6, Т. К. ПРИ ЭТОМ МОЖЕТ ПРОИЗОЙТИ СРЫВ РЕЗЬБЫ ПРОБКИ

И ВЫБРОС СМАЗКИ ПОД БОЛЬШИМ ДАВЛЕНИЕМ.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ВЫПУСК СМАЗКИ ПУТЕМ ВЫВЕРТЫВАНИЯ

КЛАПАНА 7.

Регулирование колеи. Для правильной взаимной установки корпуса бортового редук-

тора и тележек гусениц ведущее колесо должно находиться в одной плоскости с натяжным

колесом и осевой линией катков. Допускаемое отклонение от оси симметрии ± 2,5 мм, обес-

печивается заводом-изготовителем и в дальнейшем не регулируется.





38

TC10.00.00.000 РЭ




Гусеница (см. рисунок 2.18) - замкнутая шарнирная цепь, состоящая из 38 звеньев, со-

единенных пальцами и втулками. Шарниры закрытые с жидкой смазкой. К звеньям прикре-

плены башмаки из специального проката. Втулками гусеничная цепь входит в зацепление с

зубьями  ведущего  колеса.  Для  соединения  концов  гусеничной  цепи  при  установке  ее  на

трактор одно из звеньев выполнено составным.

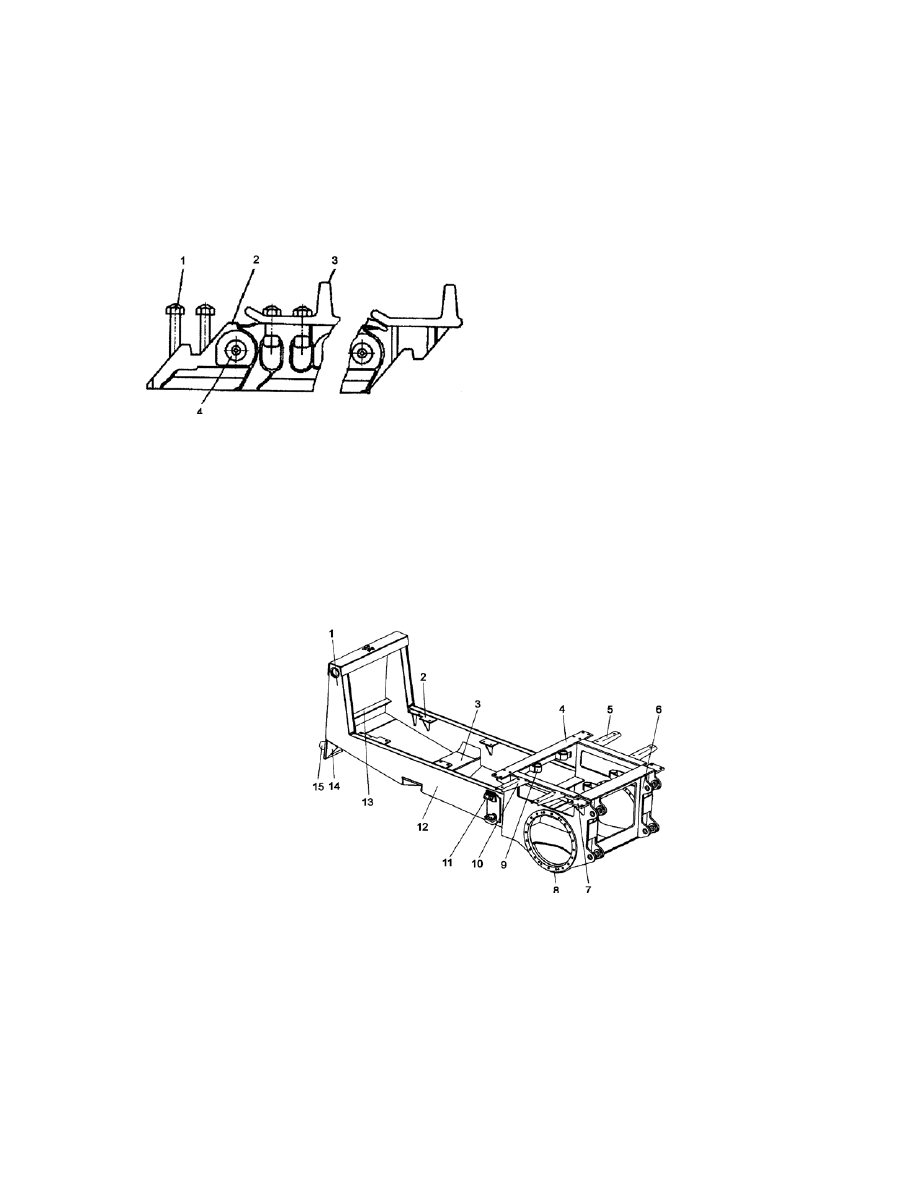

1-

болт; 2- полузвено; 3- башмак; 4- шарнир



Рисунок 2.18 - Гусеница






Замыкание гусеницы производится наложением полузвеньев с последующей затяжкой

болтами моментом 700-1000 Н·м (70-100 кгс·м). Замыкающий башмак крепится к составно-

му замыкающему звену посредством четырех болтов и двух шпонок.

Также на трактор может устанавливаться гусеница с открытыми шарнирами без смазки

с замыкающим пальцем.



2.3.2

Несущая система



Несущая  система  -  сварная  рама  (см.  рисунок  2.19),  предназначена  для  установки  и

крепления основных узлов трактора и для предохранения их от механических повреждений,







1 -

стойка; 2 - кронштейн блока радиаторов и передней опоры двигателя; 3 - коробка крепления

поперечной балки; 4 - кронштейн передней опоры кабины; 5 - опора аккумуляторного ящика;
6  -

кронштейн крепления рыхлительного оборудования; 7 - опора топливного бака; 8 - корпус

для бортовых редукторов; 9 - кронштейн амортизаторов площадки оператора; 10 - опора масля-

ного бака; 11 - опора подкоса ходовой системы; 12 - лонжерон; 13 - бампер; 14 - кронштейн

цапфы поперечной тяги бульдозерного оборудования; 15 - цапфа поперечной тяги бульдозерно-

го оборудования



Рисунок 2.19 - Рама трактора




39
