Трактор Т-40, Т-40А. Гидрофицированный прицепной крюк и его техническое обслуживание

Для работы с прицепами трактор может быть оборудован гидрофицированным крюком (рис. 73). Гидрофицированный крюк прикладывается к тракторам по соглашению с заказчиком. Установку гидрокрюка производите при низком (500 мм) дорожном просвете. Работа с крюком облегчает труд тракториста и повышает производительность трактора. При монтаже прицепного гидро-фицированного крюка снимите продольные тяги, а на их место установите втулку и затяните гайки оси.

Заведите передний конец крюка в паз обоймы и установите болт. Заверните гайку болта и зашплинтуйте. Правый и левый шарниры крюка соедините с соответствующими раскосами и зашплинтуйте соединительные пальцы.

Присоедините тяги блокировки к кронштейну конечной передачи и серьге прицепного крюка и равномерно натяните их.

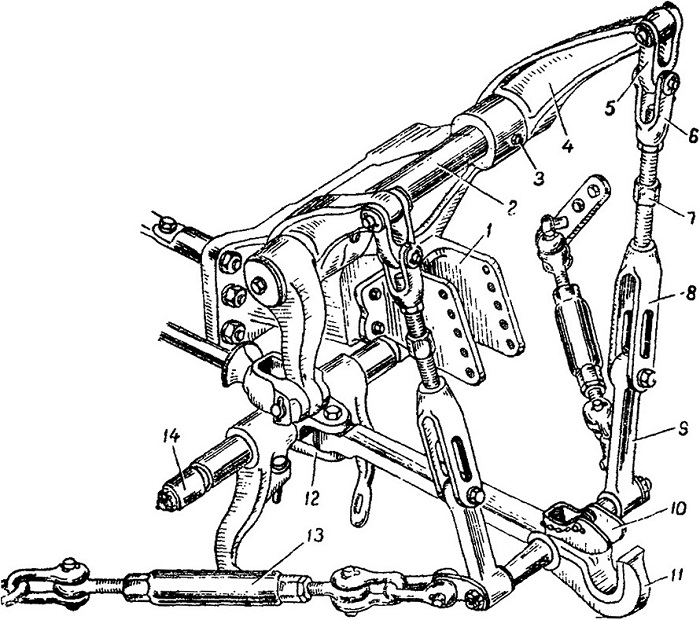

Рис. 73. Гидрофицированный прицепной крюк:
1 — кронштейн центральной тяги; 2 — вал поворотный; 3 — масленка; 4 — рычаг; 5 — серьга раскоса; 6 — вилка раскоса верхняя; 7 — винт раскоса; 8 — вилка раскоса нижняя; 9 — шарнир крюка; 10 — скоба; 11 — крюк тяговый;
12 — обойма; 13 — гайка; 14 — ось продольных тяг.

Подъем и опускание прицепного крюка происходят от основного силового цилиндра, управление которым производите средней рукояткой распределителя.

Для удержания серьги прицепа от выпадения из зева крюка на последнем имеется фиксирующая скоба 10, которая с пружиной поворачивается на оси при проходе серьги прицепа. При отцепке скобу 10 приподнимите так, что выступающая часть ее заходит вперед,

давая возможность выхода серьги прицепа. Для предотвращения самопроизвольного отцепления прицепа на защелке крюка установлен дополнительный фиксатор.

После установки гидрофицированного прицепного крюка отрегулируйте высоту его подъема так, чтобы в нижнем положении крюк касался почвы.

Регулировку производите увеличением длины раскосов до 580 мм. Особо тщательно регулируйте высоту подъема гидрокрюка при установке удлинителя ВОМ, так как неправильно отрегулированный подъем крюка может привести к поломке удлинителя.

Если прицеп имеет механизм опрокидывания с цилиндром, то с помощью шлангов и разрывных муфт производите подсоединение цилиндра к гидросистеме трактора (к задним трубопроводам). Управление механизмом опрокидывания производите левой рукояткой распределителя.

В тех случаях, когда гидрофицированный крюк прикладывается к трактору, он закрепляется болтом в обойме 12 и лежит на тягах блокировки механизма навески. Когда в такой комплектовке трактор поступит в хозяйство, снимите гидрокрюк или механизм навески, в зависимости от вида работы, выполняемой трактором.
