2.7.       Настройка регистратора РМТ 69L

          Все настройки прибора осуществляются в режиме меню путем задания определенных значений параметров РМТ 69L, определяющих его работу.

          В настоящем разделе описаны режимы, в которых пользователь имеет возможность просмотреть действующие значения параметров и при необходимости произвести их коррекцию. Значения параметров запоминаются в энергонезависимой памяти прибора и вступают в действие сразу после выхода из соответствующих режимов редактирования.

2.7.1.   Конфигурация каналов

2.7.1.1.   Вход в режим конфигурации каналов

          Просмотр и/или изменение действующих параметров измерительного канала, таких как тип датчика, диапазон шкалы измерений, значения уставок, гистерезиса и др., осуществляется в пунктах меню уровня 1 «Настройки»> «Конфигурация каналов»> «Канал N» (где N=1,..,6 – номер канала).

          Выбор пункта с требуемым номером канала и нажатие кнопки «     » переводит прибор в режим редактирования параметров соответствующего канала. При этом на экране прибора высвечивается диалоговое окно «Конфигурация каналов», представленное на рисунке 2.17.

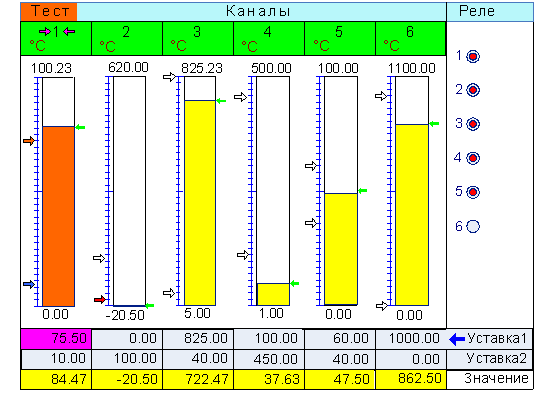

Рисунок 2.17

2.7.1.2.   Навигация в диалоговом окне «Конфигурация каналов»

В данном диалоговом окне выбор параметра осуществляется кнопками вверх «▲», влево «◄», вправо «►», вниз «▼» на панели управления прибора.

Вход в режим редактирования значения выбранного параметра осуществляется нажатием кнопки «    », выбор нового значения параметра – кнопками вниз «▼» и вверх «▲». Для перемещения курсора по ячейке изменяемого параметра используются кнопки влево «◄», вправо «►».

Нажатие «   » выводит из режима редактирования параметра с сохранением его нового значения в памяти РМТ 69L, нажатие кнопки «ESC» выводит из режима редактирования параметра с отменой сделанных изменений (с сохранением прежнего значения параметра).

Нажатие кнопки «F» вызывает диалоговое окно «Конфигурация каналов» для следующего канала; изменение номеров каналов происходит в следующей последовательности: 1–>2–>…6–>1–>... .

Нажатие кнопки «ESC» осуществляет переход к соответствующему пункту меню уровня 1.

2.7.1.3.   Описание параметров диалогового окна «Конфигурация каналов»

          Параметр «Тип датчика» позволяет сконфигурировать каждый из шести аналоговых измерительных каналов на работу с определенным типом датчика.

          Возможные значения:

·     «0-320Ом»    –          сопротивление постоянному току;

·     «0-75 мВ»     –          источник напряжения постоянного тока в указанном диапазоне;

·     «0-100мВ»    –          источник напряжения постоянного тока в указанном диапазоне;

·     «4-20 мА»     –          источник постоянного тока в указанном диапазоне;

·     «0-20 мА»     –          источник постоянного тока в указанном диапазоне;

·     «0-5 мА»       –          источник силы постоянного тока в указанном диапазоне;

·     «TNN(N)»     –          термопара типа TНН(N);

·     «ТМК(Т)»      –          термопара типа TМК(Т);

·     «TВР(А1)»     –          термопара типа TВР(А1);

·     «TЖК(J)»      –          термопара типа TЖК(J);

·     «TПР(В)»       –          термопара типа TПР(В);

·     «TПП(S)»      –          термопара типа TПП(S);

·     «TПП(R)»      –          термопара типа TПП(R);

·     «TХК(L)»      –          термопара типа TХК(L);

·     «TХА(К)»      –          термопара типа TХА(К);

·     «Pt100»          –          термометр сопротивления типа Pt100;

·     «100П»          –          термометр сопротивления типа 100П;

·     «50П»            –          термометр сопротивления типа 50П;

·     «100М(6)»     –          термометр сопротивления типа 100М(1,426);

·     «100М(8)»     –          термометр сопротивления типа 100М(1,428);

·     «50М(6)»       –          термометр сопротивления типа 50М(1,426);

·     «50М(8)»       –          термометр сопротивления типа 50М(1,428).

          Значение по умолчанию: «0-20 мА».

          Параметр «Ед. измерения» позволяет выбрать отображаемую единицу измерения для канала.

          Возможные значения:

«kgf/cm²», «кгс/см²», «kgf/m²», «кгс/м²», «rpm», «об/мин», «t/h», «Т/ч», «m³/h», «м³/ч», «mm³/h», «мм³/ч», «mm/s», «мм/с», «m/s», «м/с», «Rh», «%», «°С», «kkal», «ккал», «Hz», «Гц», «m», «м», «сm», «см»; «mm», «мм»; «mmHg», «мм ртст»; «MPa», «МПа»; «kPa», «кПа»; «Pa», «Па»; «10⁶», «10³», «kWt», «кВт», «Om», «Ом», «mV», «мВ», «V», «В», «kV», «кВ», «mA», «мА», «A», «kA».

          Значение по умолчанию: «%».

          Примечание. Список возможных значений параметра «Ед. измерения» зависит от выбранного значения параметра «Тип датчика». Например, если для параметра «Тип датчика» выбрано «Pt100», то параметр «Ед. измерения» может принимать только одно значение - «°С».

          Параметр «Схема включения» определяет тип схемы (двухпроводная или трехпроводная) подключения датчиков.

          Возможные значения:

·     «2-х пр.» – для двухпроводной схемы подключения;

·     «3-х пр.» – для трехпроводной схемы подключения.

          Значение по умолчанию: «3-х пр.».

          Параметр «Кол. зн. после зап» задает количество знаков после запятой в значениях измеряемой величины, которые отображаются на дисплее РМТ 69L.

          Возможные значения:

·     «0»     - в измеренном значении канала после запятой знаки не отображаются;

·     «1»     - в измеренном значении канала после запятой отображается 1 цифра;

·     «2»     - в измеренном значении канала после запятой отображаются 2 цифры;

·     «3»     - в измеренном значении канала после запятой отображаются 3 цифры.

          Значение по умолчанию: «2».

          Параметр «Кол-во усредн.» задает количество циклов измерений для усреднения по каналу.

          Возможные значения: 1,…,100.

          Значение по умолчанию: 1.

          Данный параметр используется для сглаживания (демпфирования) выбросов при измерениях. Время одного цикла измерений составляет 1 с.

          Примечание.  Если значение параметра равно 1, то усреднения не производится.

          Параметр «Сопр. дат. в 0» задает величину сопротивления в Омах датчика типа ТС при 0 °С.

          Возможные значения: 0000.000,…,0300.000.

          Значение по умолчанию: 50.

          Значение данного параметра устанавливается оператором и должно быть равным сопротивлению датчика при 0 °С. При выборе типа датчика 100М(П) сопротивление датчика в точке 0 °С должно быть 100 Ом, при выборе типа датчика 50М(П) – 50 Ом. В случае, если известно сопротивление датчика при 0 °С, то можно ввести истинное значение сопротивления.

          Параметр «Сопротивл. линии» задает сопротивление линии связи в Омах при использовании 2-х проводной схемы подключения ТС.

          Возможные значения: 0000.00,…,0200.000.

          Значение по умолчанию: 0.

          Значение данного параметра устанавливается оператором или вводится автоматически в пункте меню «Настройки»> «Конфигурация каналов»> «Автоматические корректировки».

          Для учета этого параметра в пункте меню «Автоматические корректировки» значение параметра «Учитывать» должно быть установлено «Да» (см. п. 2.7.2).

          Параметр «Корректировка 0» задает постоянную величину (положительную или отрицательную), выраженную в единицах шкалы измеряемого параметра, автоматически прибавляемую к измеренному значению.

          Возможные значения: -999.999,….,9999.999».

          Значение по умолчанию: 0000.00.

          Значение данного параметра устанавливается оператором или заносится автоматически в пункте меню «Настройки»> «Конфигурация каналов»> «Автоматические корректировки».

          Для учета этого параметра в пункте меню «Автоматические корректировки» значение параметра «Учитывать» должно быть установлено «Да» (см. п. 2.7.2).

          Параметр «Корректир. диап.» позволяет изменить коэффициент наклона зависимости выходной величины от измеренного значения. При использовании этого параметра происходит умножение результата текущего измерения на значение параметра.

          Возможные значения: –9.99999,….,99.99999.

          Значение по умолчанию: 1.

          Значение данного параметра устанавливается оператором или заносится автоматически в пункте меню «Настройки»> «Конфигурация каналов»> «Автоматические корректировки».

          Для учета этого параметра в пункте меню «Автоматические корректировки» значение параметра «Учитывать» должно быть установлено «Да».

          Параметры «Диапазон max» и «Диапазон min» задают соответственно максимальное и минимальное значения диапазона преобразования входного сигнала, соответствующие верхней и нижней границам диапазона входных сигналов в виде силы или напряжения постоянного тока «0-75 мВ», «0-100 мВ», «4-20 мА», «0-20 мА», «0-5 мА».

          Возможные значения: -999.999,….,9999.999.

          Значения по умолчанию:  0100.00 – для «Диапазон max»,  0000.00 – для «Диапазон min».

          Действительное значение A_д вычисляется по формуле

          A_д                                                                          (2.1)

при значениях параметра «Тип датчика»:  «4-20 мА», «0-20 мА», «0-5 мА», и по формуле

          A_д                                                                         (2.2)

при значениях параметра «Тип датчика»: «0-75 мВ», «0-100 мВ»,

где:

          Параметры «Шкала max» и «Шкала min» задают соответственно величины верхней и нижней границ отображения графика или гистограммы при отображении текущих или архивных значений.

          Возможные значения: -999.999,….,9999.999.

          Значения по умолчанию:  0100.00 – для «Шкала max»,  0.00 – для «Шкала min».         Примечание. Значение параметра «Шкала max» должно быть больше значения параметра «Шкала min».

          Параметр «Индикация канала» включает/ выключает отображение данных в виде графика в режимах просмотра текущих значений или архива.

          Возможные значения:

·   «вкл» - график для данного канала отображается;

·   «выкл» - график для данного канала не отображается.

          Значение по умолчанию: «вкл».

          Параметр «Уставка 1» задает значение первой уставки для выбранного канала.

          Возможные значения: -999.999,….,9999.999.

          Значение по умолчанию: 10.

          Параметр «Гистерезис 1» определяет зону возврата по срабатыванию для Уставки 1. Для «нижней» Уставки 1 граница зоны определяется сложением значений параметров «Уставка 1» и параметра «Гистерезис 1». Для «верхней» Уставки 1 граница зоны определяется вычитанием значения параметра «Гистерезис 1» из значения параметра «Уставка 1».

          Возможные значения: 0,….,9999.999.

          Значение по умолчанию: 0.1.

          Параметр «Уставка 2» задает значение второй уставки для выбранного канала.

          Возможные значения: -999.999,….,9999.999.

          Значение по умолчанию: 60.

          Параметр «Гистерезис 2» определяет зону возврата по срабатыванию для Уставки 2. Для «нижней» Уставки 2 граница зоны определяется сложением значений параметров «Уставка 2» и параметра «Гистерезис 2». Для «верхней» Уставки 2 граница зоны определяется вычитанием значения параметра «Гистерезис 2» из значения параметра «Уставка 2».

          Возможные значения: 0,….,9999.999.

          Значение по умолчанию: 0.1.

          Параметр «Тренд (ед/час)» задает порог для текущего значения тренда - скорости изменения входного сигнала. Значение параметра неотрицательно и имеет размерность измеряемые единицы/час;

          Возможные значения: 0,….,1000.000.

          Значение по умолчанию: 0.

          Примечание. Текущие значения тренда вычисляются постоянно в процессе работы прибора (либо полагаются равными 0, см. описание параметра «Вычисл. тренда с.»), при этом:

·     значения тренда могут быть как положительными, так и отрицательными, размерность тренда – измеряемые единицы/час;

·     события, связанные с превышением абсолютной величины текущего значения тренда над пороговым значением («Тренд (ед/час)»), учитываются в таблице связей каналов и реле (см. п. 2.7.3.3);

·     превышение абсолютной величины текущего значения тренда над пороговым значением  включает реле, связанные с этим событием, при этом знак текущего значения тренда может, как учитываться, так и не учитываться (см. п. 2.7.3.3);

·     текущее значение тренда обновляется с периодом измерений тренда (см. параметр «Вычисл. тренда с.»);

·     ошибка измерений в канале приводит к формированию ошибки вычисления тренда, которая сохраняется в течение всего периода измерений тренда;

·     текущее значение тренда доступно для чтения только через интерфейс прибора.

          Параметр «Вычисл. тренда с.» задает период вычисления тренда и обладает следующими свойствами:

·     размерность параметра задается в секундах и определяет длительность выборки сигнала для расчета тренда;

·     увеличение значения параметра приводит к более точному расчету текущего значения тренда, но уменьшает частоту его обновления.

          Возможные значения: 0,10,20,….,10000.

          Значение по умолчанию: 0.

          Примечание. При значении параметра, равном 0, текущие значения тренда не вычисляется, и условно полагаются равными 0.

          Параметр «Тип компенсатора» задает тип компенсатора холодного спая, в данном приборе принимает единственное значение «Pt100».

          Параметр «Сопр. комп. в 0» - сопротивление компенсатора холодного спая в 0 °С, выраженное в Омах.

          Возможные значения: 0,….,0200.000.

          Значение по умолчанию: 100.

          Значение параметра устанавливается оператором или заносится автоматически в пункте меню «Настройки»> «Конфигурация каналов»> «Автоматические корректировки».

          Параметры «Обрыв дат. (верх)» и «Обрыв дат. (низ)» используются для осуществления дополнительного контроля за значениями измеряемой величины. Для значений результата измерений, меньших значения параметра «Обрыв дат. (низ)» или больших значения параметра «Обрыв дат. (вх)», РМТ 69L формирует ошибку «выход за диапазон измерений, ошибка датчика или АЦП», в ячейке соответствующего канала в режиме отображения текущих данных высвечиваются символы ошибки '-AL-' (см. п. 2.8 «Сообщения об ошибках»).

          Возможные значения: –999.999,….,9999.999.

          Значения по умолчанию:  9999.99 – для «Обрыв дат. (верх)»,  -999.99 – для «Обрыв дат. (низ)».

          Примечание. При отсутствии необходимости сужать диапазон измерения значения данных параметров следует установить вне пределов диапазона преобразования входного сигнала. Например, значение первого параметра следует задать равным «–999.999», а второго – «9999.999».

          Параметр «Квадр. корень» используется для входных сигналов в виде силы или напряжения постоянного тока (значения параметра «Тип датчика»: «0-75 мВ», «0-100 мВ», «4-20 мА», «0-20 мА», «0-5 мА») и включает/ выключает функцию извлечения квадратного корня для значений измеряемой величины.

          Возможные значения:

·     «Да» – функция извлечения квадратного корня включена, и действительное значение A_д рассчитывается по формуле

          A_д                                                                                       (2.3)

при значениях параметра «Тип датчика»  «4-20 мА», «0-20 мА», «0-5 мА» или по формуле

          A_д                                                                                     (2.4)

при значениях параметра «Тип датчика» «0-75 мВ»,«0-100 мВ» (см. обозначения к формулам (2.1), (2.2)).

·     «Нет» – функция извлечения квадратного корня выключена, и действительное значение A_д вычисляется по одной из формул (2.1), (2.2).

          Значение по умолчанию:  «Нет».

          Параметр «Линеар. кв. кор. %» задает порог для включения процедуры линеаризации при вычислении значений функции квадратного корня , где - приведенное значение входного сигнала (см. рисунок 2.18). Значение параметра указывается в процентах.

          Возможные значения: 0; 0,5; 1; 2; 3 [%].

          Значение по умолчанию: 0.

Рисунок 2.18

Обозначения к рисунку 2.18:

 = «Линеар. кв. кор. %»/100%;

 – приведенное значение входного сигнала в точке максимальной ошибки, вносимой процедурой линеаризации;

(B₂ – B₁) –  величина максимальной ошибки, вносимой процедурой линеаризации.

          Примечание 1. Процедура линеаризации может быть использована при вычислении квадратного корня в формулах (2.3), (2.4) с целью уменьшения шумов вблизи нуля, при этом в качестве принимается одно из значений:

                         или = , ,

представляющих собой приведенные значения входных сигналов.

          Примечание 2. Если значение параметра выбрано равным 0, то процедура линеаризации не применяется.

          Примечание 3. Величина ·100% представляет собой выраженное в процентах от диапазона измерений значение входного сигнала в точке максимальной ошибки, вносимой процедурой линеаризации.

          Примечание 4. Величина (B₂ – B₁)·100%  представляет собой выраженную в процентах от диапазона преобразования входного сигнала величину максимальной ошибки, вносимой процедурой линеаризации.

          При приведенных значениях входного сигнала, лежащих в диапазоне от 0 до порогового значения , действительное значение A_д вычисляется по формуле

          A_д ,                               (2.5)

при значениях параметра «Тип датчика»  «4-20 мА», «0-20 мА», «0-5 мА», или по формуле

          A_д  ,                          (2.6)

при значениях параметра «Тип датчика» «0-75 мВ»,«0-100 мВ», где k зависит от значения параметра «Линеар. кв. кор. %» (см таблицу 2.4).

          При приведенных значениях входного сигнала, лежащих в диапазоне от порогового значения  до 1, действительное значение A_д рассчитывается по одной из формул (2.3), (2.4).

          В таблице 2.4 в зависимости от выбранного значения параметра линеаризации («Линеар. кв. кор. %») приведены значения коэффициента k, а также величин ·100% и (B₂–B₁)·100%.

Таблица 2.4

          Параметр «Вычитание» включает/ выключает процедуру вычисления разности значений сигналов текущего и выбранного каналов, результат измерения для текущего канала при этом утрачивается.

          Возможные значения:

·     «Нет» – процедура вычисления разности не используется;

·     «Изм. – N» – значения в текущем канале определяются как разность значений сигналов текущего и выбранного каналов;

·     «N – Изм.» – значения в текущем канале определяются как разность значений сигналов выбранного и текущего каналов;

          Значение по умолчанию: «Нет».

          Примечание. Для синхронизации измерений номер выбранного канала должен быть меньше номера текущего канала.

          Если при измерениях в любом из двух каналов произошла ошибка, то результат повторит эту ошибку.

          Параметр «Номер канала (N)» определяет номер канала, с которым будет производиться операция вычитания, заданная параметром «Вычитание».

          Возможные значения: 1,…,6.

          Значение по умолчанию: 1.

2.7.2.   Автоматические корректировки

          Пункт «Главного меню» «Настройки»> «Конфигурация каналов»> «Автоматические корректировки» предназначен для автоматического вычисления значений некоторых параметров, используемых при конфигурации каналов.

          При входе в данный пункт на экране прибора высвечивается диалоговое окно «Автоматические корректировки», представленное на рисунке 2.19.

Рисунок 2.19

          В данном окне осуществляется автоматическое вычисление значений параметров: «Сопротивл. линии», «Сопр. комп. в 0», а также параметров «Корректировка 0» и «Корректир. диап.», определяемых при конфигурации канала (см. п. 2.7.1).

          Рекомендации по конфигурации каналов с различными типами первичных преобразователей приведены в приложении Г.

Для автоматического измерения значения параметра «Сопротивл. линии» (для двухпроводной схемы подключения ТС) необходимо:

·     задать «Тип датчика» 0-320 Ом;

·     установить перемычку на линии связи в месте подключения датчика;

·     нажать кнопку «    »;

·     убедиться в появлении значения сопротивления линии в поле параметра «Сопротивл. линии»;

·     ввести значение параметра, нажав кнопку «    » (или отказаться от ввода, нажав «ESC»).

Для получения значения параметра «Сопр. комп. в 0» необходимо:

·     подключить к РМТ 69L термопару, с которой будет работать прибор компенсатор холодного спая;

·     опустить термопару в льдо-водяную смесь;

·     выбрать параметр «Сопр. комп. в 0» и нажать кнопку «      », запустив процесс автокалибровки (длительность калибровки не превышает 10 с);

·     убедиться в появлении значения сопротивления компенсатора в поле параметра «Сопр. комп. в 0» и одновременно в правом верхнем углу экрана (при возникновении во время калибровки ошибки в правом верхнем углу экрана появится сообщение об ошибке и процесс автокалибровки прервется);

·     ввести значение параметра, нажав кнопку «     » (или отказаться от ввода, нажав кнопку «ESC»).

          В данном режиме можно выполнить автоматическую корректировку нуля и диапазона по двум точкам, для чего необходимо:

·     задать на входе минимальный сигнал с датчика (например, для температуры – поместить датчик в льдо-водяную смесь);

·     контролируя значение сигнала в левом верхнем углу экрана, дождаться установления его значения;

·     ввести установившееся значение в поле параметра «Точка min»;

·     задать на входе максимальный сигнал с датчика (нагреть, например, датчик температуры);

·     контролируя значение сигнала в левом верхнем углу экрана, дождаться установившегося значения сигнала;

·     ввести установившееся значение в поле параметра «Точка max»;

·     выбрать значение «корр.» в поле параметра «Скорректировать» и нажать кнопку «   », прибор при этом вычислит коэффициенты корректировки.

          Обнуление коэффициентов корректировки осуществляется выбором значения «обнул.» в поле параметра «Скорректировать».

Учет коэффициентов корректировки выполняется установкой значения «Да» в поле параметра «Учитывать», значение канала отображается в верхнем левом углу с учетом новых коэффициентов.

 При установке «Нет» в поле «Учитывать» поправочные коэффициенты не учитываются.

2.7.3.   Связи каналов и реле

          Реакции реле РМТ 69L на различные события, связанные с измерениями в каналах, задаются пользователем путем конфигурирования таблицы связей каналов и реле.

2.7.3.1.   Режим редактирования таблицы связей каналов и реле

Режим редактирования таблицы связей каналов и реле предназначен для просмотра и/или изменения текущей конфигурации таблицы связей реле с параметрами каналов.

Чтобы войти в режим редактирования таблицы связей каналов и реле следует выбрать пункт меню «Настройки»> «Управление коммутацией РЕЛЕ»> «Связи каналов и реле» и нажать «     ». На экране РМТ 69L откроется диалоговое окно «Управление коммутацией РЕЛЕ» с таблицей связей реле и параметрами канала 1 (см. рисунок 2.20).

Рисунок 2.20

Нажатием кнопки «F» осуществляется вызов на дисплей РМТ 69L аналогичных таблиц для других каналов в последовательности: 1–>2–>…6–>1–>... .

          Каждая из шести таблиц отображает действующие связи реле с параметрами канала, номер которого указан вверху таблицы.

Выход из режима редактирования таблицы связей каналов и реле осуществляется нажатием кнопки «ESC».

2.7.3.2.   Свойства таблицы связей каналов и реле

          Таблица связей реле с параметрами каждого из шести каналов имеет следующие свойства:

·     таблица содержит 7 строк, соответствующих 7 реле (1,…,6 – исполнительные и 7-е – виртуальное «АВАРИЯ», связанное со световым индикатором «АВАРИЯ» на лицевой панели РМТ 69L), и 4 столбца: «Уставка 1», «Уставка 2», «Ошибка», «Тренд» (см. рисунок 2.20);

·     ячейки таблицы – это пересечения строк и столбцов; ячейка содержит устанавливаемый пользователем признак реакции (например, «Нет», «Нижняя», «Выкл», «Любой») реле на события, связанные с измерениями;

·     в процессе работы РМТ 69L в течение цикла (см. п. 2.3.3) для каждой ячейки таблицы формируется один из 4-х результатов, определяющих выполняемое над реле действие и обладающих приоритетами согласно Таблице 2.5:

Таблица 2.5

·     сформированный для данной ячейки результат зависит от установленного для нее значения признака реакции, столбца, в котором она находится, и событий, связанных с измерениями в текущем канале (срабатывание уставки, превышение значения заданного тренда, возникновение ошибки измерений и т.д );

·     в случае возникновения ошибки измерений в канале (на дисплее РМТ 69L появляются символы «-AL-», «обрыв» или «ошибка») учитываются лишь результаты, сформированные для ячеек столбца «Ошибка». Все остальные ячейки столбцов «Уставка 1», «Уставка 2» и «Тренд» данного канала в этом случае не обрабатываются, а соответствующие им результаты условно устанавливаются с приоритетом 4;

·     состояние каждого реле определяет действие, соответствующее результату с наивысшим (наименьшим по величине) приоритетом, при этом учитываются все ячейки, находящиеся в той же строке, что и данное реле, во всех шести таблицах (учитываются все каналы!).

2.7.3.3.   Редактирование таблицы связей каналов и реле

Установить связи каналов и реле – это значит задать требуемые значения признаков реакции для каждой ячейки таблиц всех шести каналов (по умолчанию для признаков реакции всех ячеек изначально установлены значения «Нет»).

Выбор ячейки для изменения значения ее признака реакции производится кнопками влево «◄», вправо «►», вниз «▼» и вверх «▲». Нажатие кнопки «    » на соответствующем пересечении строки («Реле») и столбца («Уставка 1», «Уставка 2», «Тренд», «Ошибка») осуществляет переход в режим редактирования значения признака реакции выбранной ячейки, а сама ячейка окрашивается в фиолетовый цвет.

Выбор значения признака реакции ячейки осуществляется кнопками вниз «▼» и вверх «▲».

Нажатие кнопки «   » актуализирует выбранное значение признака реакции для данной ячейки и осуществляет переход в режим редактирования таблицы связей каналов и реле, нажатие кнопки «ESC» - отменяет сделанные изменения для данной ячейки и переводит программу в режим редактирования таблицы связей каналов и реле.

Возможные значения признака реакции ячеек для столбцов «Уставка1», «Уставка 2»:

          Значение по умолчанию: «Нет».

          Возможные значения признака реакции ячеек для столбцов «Ошибка»:

          Значение по умолчанию: «Нет».

          Возможные значения признака реакции ячеек для столбцов «Тренд»:

          Значение по умолчанию: «Нет».

          Из описанного выше видно, что ячейки столбца «Тренд» могут только включать реле.

          При конфигурировании таблицы связей РМТ 69L возможны три случая «защелкивания реле», т.е. включения реле с возможностью их выключения в дальнейшем только путем выключения питания РМТ 69L.

          Пример 1. Реле 1 связано только с каналом 1 в соответствии с таблицей связей. В ячейке соответствующей пересечению строки «Реле 1» и столбца «Ошибка» установлено значение признака реакции «Вкл», других связей нет.

          Возникновение ошибки в канале 1 включит реле 1, устранение ошибки не выключит его, а других связей реле с параметрами каналов не имеет.

          Для автоматического выключения реле при снятии ошибки измерения, необходимо установить значение признака реакции «Выкл» в любой ячейке этой строки.

          Пример 2. Реле 1 связано только с уставкой 1 первого канала, которая выбрана верхней, а гистерезис уставки 1 имеет значение, превышающее диапазон измерений, например 10000, других связей нет.

          Срабатывание уставки 1 на канале 1 включит реле 1, в дальнейшем измеряемое значение всегда будет находиться в зоне гистерезиса уставки.

          Пример 3. Реле 1 связано только с трендом первого канала, других связей нет. Превышение скорости изменения входного сигнала в канале 1 включит реле 1.

          В результате сравнения текущего тренда с заданным возможны только действия:

·     включить реле                                                         [приоритет 1];

·     состояние реле оставить неизменным                  [приоритет 4].

          Таким образом, тренд может только включить реле, выключение реле осуществляется установкой других связей, например значения признака реакции «Выкл» в любой ячейке этой строки.

2.7.4.   Связи реле и дискретных входов

          Реакции реле РМТ 69L на различные события, связанные с состояниями дискретных входов, задаются пользователем путем конфигурирования таблицы связей реле с дискретными входами.

Для входа в режим редактирования таблицы связей реле с дискретными входами, следует выбрать пункт меню «Настройки»> «Управление коммутацией РЕЛЕ»> «Связи дискретных входов и реле» и нажать «     ». На экране РМТ 69L при этом отобразится таблица, представленная на рисунке 2.21.

Рисунок 2.21

          На одном экране отображена таблица связей всех 7 реле и всех 4 дискретных входов. Выход из данного режима редактирования осуществляется нажатием кнопки «ESC».

          Таблица связей реле с дискретными входами имеет следующие свойства:

·     таблица содержит 7 строк, соответствующих 7 реле (1,…,6 исполнительные и 7-е виртуальное – «АВАРИЯ», связанное со световым индикатором «АВАРИЯ» на лицевой панели РМТ 69L), и 4-х столбцов, соответствующих 4-м дискретным входам;

·     ячейки таблицы являются пересечениями строк и столбцов и содержат устанавливаемый пользователем признак реакции (например, «Нет», «Выкл») реле на события, связанные со значениями дискретных входов (вход замкнут или разомкнут);

·     в процессе работы РМТ 69L для каждой ячейки таблицы формируется один из 3-х результатов, определяющих выполняемое над реле действие и обладающих приоритетами согласно Таблице 2.6:

Таблица 2.6

·     состояние каждого реле определяет действие, соответствующее результату с наивысшим (наименьшим по величине) приоритетом, при этом учитываются все ячейки, находящиеся в той же строке, что и данное реле.

Выбор ячейки для изменения ее значения производится кнопками влево «◄», вправо «►», вниз «▼» и вверх «▲». Для изменения таблицы связей нажмите кнопку «     » на соответствующем пересечении строки (реле) и столбца (дискретный вход), при этом ячейка окрасится в фиолетовый цвет. Выбор параметра ячейки осуществляется кнопками «вниз» и «вверх». Принятие выбранного значения осуществляется нажатием кнопки «      ».

Нажатие «ESC» отменяет изменение параметра выбранной ячейки и возвращает в режим редактирования таблицы.

          Возможные значения признаков реакции ячеек:

          Значения по умолчанию: «Нет».

2.7.5.   Настройки срабатывания реле

Для уменьшения риска ложного срабатывания реле на события, связанные с измерениями в каналах и с состояниями дискретных входов, пользователь имеет возможность установить задержки срабатывания реле путем конфигурирования таблицы настроек срабатывания реле.

Для входа в режим редактирования таблицы настроек срабатывания реле, следует выбрать пункт меню «Настройки»> «Управление коммутацией РЕЛЕ»> «Настройки срабатывания реле» и нажать «     ». На экране РМТ 69L при этом отобразится таблица, представленная на рисунке 2.22.

Рисунок 2.22

          В данном режиме задаются значения параметра срабатывания реле «Задержка», определяющие продолжительность задержек в срабатывании каждого из реле.

          Выбор ячейки для изменения ее значения производится кнопками влево «◄», вправо «►», вниз «▼» и вверх «▲». Нажатие кнопки «    » в соответствующей ячейке осуществляет переход в режим редактирования значения параметра «Задержка», сама ячейка окрашивается в фиолетовый цвет.

Выбор значения параметра «Задержка» ячейки осуществляется кнопками вниз «▼» и вверх «▲».

Нажатие кнопки «    » актуализирует выбранное значения параметра для данной ячейки и осуществляет переход в режим редактирования таблицы настроек срабатывания реле, нажатие кнопки «ESC» - отменяет сделанные изменения для данной ячейки и переводит программу в режим редактирования таблицы настроек срабатывания реле.

          Возможные значения параметра «Задержка»:

          Значения по умолчанию: «Нет».

          Выбор значения параметра, соответствующему большему числу циклов измерений (см. п. 2.3.3), повышает помехоустойчивость срабатывания реле при одиночных выбросах в результатах измерений, но увеличивает задержку срабатывания реле, например, при выходе измеренного значения за уровни уставок, превышении заданного значения тренда, возникновении ошибок в каналах и т.д..

2.7.6.   Тест уставок и реле

          Данный режим предназначен для проверки срабатывания уставок и работоспособности реле. С помощью этого теста можно проверить корректность:

·     срабатывания уставок;

·     задания гистерезиса и диапазонов каналов;

·     работы таблицы связей параметров каналов и реле.

Для входа в режим тестирования срабатывания уставок и реле, следует выбрать пункт меню «Тесты»> «Тест уставок и реле» и нажать «     ». Внешний вид экрана в этом режиме представлен на рисунке 2.23.

          Тестирование производится поочередно для каждой уставки путем эмулирования значения соответствующего канала с возможным срабатыванием реле. Стрелка и поле значения выбранной уставки окрашиваются в фиолетовый цвет.

          Выбор тестируемой уставки выполняется кнопками влево «◄» и вправо «►».

          Скорость изменения эмулируемого сигнала задается кнопками вверх «▲» (увеличение) и вниз «▼» (уменьшение).

          Выход из режима осуществляется кнопкой «ESC».

Рисунок 2.23

2.8.

Сообщения об ошибках регистратора РМТ 69L

          При возникновении в РМТ 69L сбоев и неполадок на дисплей выводятся сообщения об ошибке, приведенные ниже:

·     «-AL-» – выход за диапазон измерения, неисправность датчика или АЦП;

·     «-Обрыв-» – обрыв датчика или неисправность АЦП;

·     «-Ошибка-» – внутренняя ошибка прибора, неисправность электронных схем;

·     «-Ошибки контрольной суммы» – указывается число ошибок контрольной суммы, возникающих  в режимах копирования архива и загрузки конфигурации РМТ 69L с ММС-карты;

·     «Ошибки доступа к ММС-карте» – указывается число ошибок доступа к ММС-карте при попытках чтения/записи файлов;

·     «Ошибки контрольных сумм архива» – выделение желтым цветом на графике (в режиме просмотра архива) областей с ошибочной контрольной суммой;

·     «Отсутствие ММС-карты в приемном устройстве».

2.9.       Маркировка и пломбирование

2.9.1.   Маркировка соответствует ГОСТ 26828-86 Е, ГОСТ 9181-74 Е, ГОСТ Р 51330.0-99 и чертежу НКГЖ.411124.003-03СБ.

2.9.2.   РМТ 69L опломбированы представителем ОТК предприятия-изготовителя.

2.10.   Упаковка

2.10.1.  Упаковка производится в соответствии с ГОСТ 23170-78 Е, ГОСТ 9181-74 Е и обеспечивает полную сохраняемость РМТ 69L.

содержание   ..  1  2  3  4  5  6
