Основные режимы регистратора РМТ 69L

          РМТ 69L может находиться в следующих основных режимах:

·     режим отображения текущих значений;

·     режим меню;

·     режим просмотра архива.

          В другие режимы (запись на ММС-карту, редактирования параметров, тестирования уставок и реле и т.д.) прибор переходит при выполнении задач, определенных пользователем в режиме меню.

          Независимо от текущего режима, РМТ 69L выполняет следующие основные функции:

·     измерение текущих значений по шести аналоговым входам (каналам);

·     преобразование измеренных значений в соответствующие физические величины;

·     контроль в режиме реального времени за значениями измеренных величин по всем шести аналоговым каналам, а также за состояниями четырех дискретных входов;

·     запись текущих значений в быстрый архив (см. п. 2.4.3.1);

·     запись текущих значений в основной архив (если установлена пользователем);

·     управление состоянием каждого из шести реле и виртуального реле «АВАРИЯ» в соответствии с таблицей связей каналов и реле (см. п. 2.7.3), сконфигурированной пользователем;

·     отображение текущих значений физических величин, измеренных по каждому из шести каналов, и состояний четырех дискретных входов на экране жидкокристаллического дисплея.

2.4.1.   Режим отображения текущих значений

          Режим отображения текущих значений является основным режимом, в который РМТ 69L переходит после включения питания или при выходе из режима меню. В данном режиме на дисплее прибора отображаются текущие значения аналоговых и дискретных входов, представленные одним из трех способов – в виде графика, гистограммы или таблицы – в зависимости от значения параметра «Способ отображения», установленного в режиме меню (cм. п. 2.6.3.1).

          На гистограмме и в таблице одновременно отображаются значения и каналов и дискретных входов. На графике отображаются либо значения каналов, либо значения дискретных входов.

          В режиме отображения текущих значений пользователь имеет возможность проводить визуальный контроль текущих значений измеренных величин и состояний дискретных входов, а также управлять индикацией каналов (см. п. 2.5.1 «График») с помощью кнопок, расположенных на панели управления прибора. Подробнее о способах отображения см. в разделе 2.5.

          Способ отображения текущей информации можно изменить в режиме меню.

2.4.2.   Режим меню

          В режиме меню осуществляются настройки, определяющие работу РМТ 69L. Все внесенные изменения в значения параметров запоминаются в энергонезависимой памяти прибора.

          Вход в режим меню из режима отображения текущих значений РМТ 69L осуществляется нажатием кнопки «ESC» на панели управления прибора.

          В данном режиме пользователь имеет возможности (см. п. 2.6 «Работа в режиме меню»):

·     задавать способ отображения данных: график, гистограмма или таблица (см. п. 2.6.3.1);

·     задавать тип отображаемых данных: текущие, архивные, текущие дискретные входы или архив дискретных входов (см. п. 2.6.3.1);

·     осуществлять копирование основного архива (см. п. 2.4.3) из внутренней памяти РМТ 69L на внешний носитель (ММС-карту);

·     изменять настройки РМТ 69L и конфигурацию каналов (см. п. 2.6.3.3);

·     устанавливать связи каналов и дискретных входов с реле (см. п. 2.7.3, 2.7.4);

·     задавать параметры срабатывания реле (см. п. 2.7.5);

·     конфигурировать уровни доступа (см. п. 2.6.3.3);

·     задавать параметры связи прибора с компьютером (см. п. 2.6.3.3);

·     выполнять тестирование срабатывания уставок и реле (см. п. 2.7.6) и т.д.

          Выход из режима меню в режим отображения текущих значений осуществляется однократным или многократным нажатием кнопки «ESC» на панели управления в зависимости от текущего пункта меню. При этом для параметра «Тип данных» в пункте «Просмотр» «Главного меню» (cм. п. 2.6.3.1.) должно быть установлено одно из двух значений - «Текущие» либо «Дискретные входы».

2.4.3.   Режим просмотра архива

          Данный режим предназначен для просмотра результатов измерений, записанных в основной архив (см. ниже) РМТ 69L.

2.4.3.1.   Основной и быстрый архивы

          В процессе работы РМТ 69L результаты измерений записываются в энергонезависимую память прибора объемом 64 Мб, которая разделена на основной и быстрый архивы. Запись в каждый архив производится кольцевым способом.

          Основной архив имеет объем 60 Мб, частота и режим включения/ выключения записи текущих значений устанавливаются пользователем в пункте «Главного меню» «Настройки»> «Настройки регистратора» (см. п. 2.6.3.3) заданием соответствующих значений параметров «Период сохранения данных» и «Способ сохранения данных».

          Быстрый архив имеет объем 4 Мб и предназначен для краткосрочного хранения результатов текущих измерений в памяти прибора, которые могут быть использованы при анализе возникших внештатных ситуаций. Частота записи данных составляет 1 Гц независимо от режима, в котором находится прибор, что позволяет сохранять данные всех измерений, выполненных РМТ 69L за последние 16 часов.

          Примечание. Просмотр данных, записанных в быстрый архив, возможен только на компьютере с помощью специальной программы, входящей в комплект поставки прибора.

          Данные в оба архива записываются в виде кадров, которые содержат следующую информацию:

·     текущие время и дата;

·     результаты измерений в шести входных аналоговых каналах;

·     состояния четырех дискретных входов;

·     состояния шести реле;

·     состояние виртуального реле «АВАРИЯ».

Кадры организованы в виде блоков, каждый из которых содержит 256 кадров измеренных данных. Вся память, отведенная на архивирование данных, составляет 4096 блоков, при этом 3870 блоков отводится на основной архив, 226 – на быстрый.

2.4.3.2.   Процедура входа в режим просмотра архива

          РМТ 69L позволяет пользователю просматривать архивные данные аналоговых и дискретных входов в виде графиков, гистограмм или таблиц.

          Вход в режим просмотра архива возможен только из режима меню.

          Для перехода в режим просмотра архива из режима отображения текущих значений, необходимо выполнить следующие шаги:

·     войти в режим меню, нажав кнопку «ESC» на панели управления прибора;

·     в открывшемся диалоговом окне «Главное меню» в пункте «Просмотр» выбрать параметр «Тип данных» (см. п. 2.6.2 «Навигация по меню»);

·     войти в режим редактирования параметра «Тип данных», нажав «     »;

·     выбрать из списка значений этого параметра - «Архив» либо «Дискр. вх. архив» и нажать «      »;

·     выбрать параметр «Способ отображения»;

·     нажать «     » и перейти в режим редактирования этого параметра;

·     выбрать из списка: {«График», «Гистограмма», «Таблица»} требуемый способ представления и нажать «      »;

·     нажать кнопку «ESC».

          В открывшемся диалоговом окне «Открыть архив» нужно выбрать один из трех пунктов «Просмотр с начала», «Просмотр с конца», «Просмотр по дате» и нажать «      ».

          Выбор пункта «Просмотр с начала» устанавливает начальную точку просмотра архива на начало архива, что позволяет просмотреть данные с момента последнего копирования архива на внешний носитель (ММС-карту).

          Выбор пункта «Просмотр с конца» устанавливает начальную точку просмотра архива на конец архива, что позволяет начать просмотр с последних («свежих») данных.

          Выбор пункта «Просмотр по дате» требует указания даты и времени для определения начальной точки просмотра, что выполняется модификацией строки редактирования даты и времени с помощью клавиш «влево», «вправо», «вниз» и «вверх» (см. п. 2.6.2 «Навигация по меню»).

          Нажатие кнопки «    » запускает процесс поиска указанной даты в архиве, нажатие кнопки «ESC» - прекращает поиск в архиве и вызывает переход программы к диалоговому окну «Открыть архив», где может быть выбран другой вариант поиска.

    Поиск в архиве производится по следующему алгоритму:

·     поиск указанной даты с точностью до дня;

·     формирование сообщения об ошибке поиска в случае, если дата не найдена;

·     поиск указанного времени в пределах найденного дня, начальная точка просмотра архива устанавливается в точку, максимально близкую к указанному времени.

          После окончания поиска начальной точки просмотра архива прибор переходит в режим просмотра архива.

2.4.3.3.   Процедура выхода из режима просмотра архива

          Переход из режима просмотра архива в режим отображения текущих значений, можно выполнить следующим образом:

·     войти в режим меню, нажав кнопку «ESC» на панели управления прибора;

·     в открывшемся диалоговом окне «Главное меню» в пункте «Просмотр» выбрать параметр «Тип данных» (см. п. 2.6.2 «Навигация по меню»);

·     нажать «     » и перейти в режим редактирования параметра;

·     выбрать из списка значений параметра - «Текущие» либо «Дискретные входы» и нажать «      »;

·     выбрать параметр «Способ отображения»;

·     нажать «     » и перейти в режим выбора параметров;

·     выбрать из списка: {«График», «Гистограмма», «Таблица»} требуемый способ представления и нажать «      »;

·     нажать кнопку «ESC».

2.5.       Способы представления данных в режимах отображения текущих значений и просмотра архива

          РМТ 69L позволяет пользователю просматривать текущие и архивные данные аналоговых и дискретных входов в виде графика, гистограммы или таблицы. Просмотр текущих данных осуществляется в режиме отображения текущих значений, архивных – в режиме просмотра архива. В данном разделе описаны способы представления данных в обоих режимах.

2.5.1.   График

          Выбор данного способа отображения осуществляется установкой значения «График» для параметра «Способ отображения» в пункте «Просмотр» «Главного меню» (см. п. 2.6.3.1).

          При данном способе отображения на дисплей РМТ 69L выводятся графики для данных одного из четырёх типов:

·     текущие значения аналоговых входов;

·     архив значений аналоговых входов;

·     текущие значения дискретных входов;

·     архив значений дискретных входов.

          Данные первого и третьего типов отображаются в режиме отображения текущих значений, второго и четвертого – в режиме просмотра архива.  Тип данных для отображения и соответствующий им режим задаётся параметром «Тип данных» в пункте «Просмотр» «Главного меню» (cм. п. 2.6.3.1).

Примечание. При входе в режим отображения текущих значений первые несколько секунд идёт восстановление «бумаги» (экрана), в течение которых на основе накопленных в специальном буфере данных строятся графики измеряемых величин за предшествующий промежуток времени. При входе в режим просмотра архива выводится начальная страница области просмотра архива.

2.5.1.1.   Отображение данных аналоговых входов

          Для отображения текущих или архивных значений аналоговых входов значение параметра «Тип данных» в пункте «Просмотр» «Главного меню» должно быть установлено либо «Текущие» либо «Архив». В первом случае будут отображаться текущие данные аналоговых входов, во втором – архивные.

          Пример отображения в виде графика текущих значений аналоговых входов представлен на рисунке 2.4.

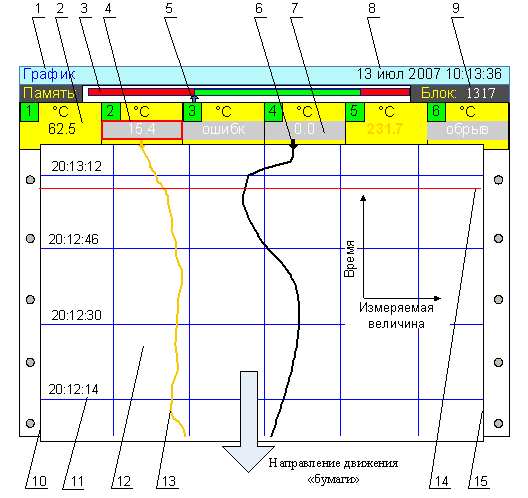

Рисунок 2.4

     Обозначения к рисунку 2.4:

1 – название способа отображения (в режиме просмотра архива справа от этой надписи появляется мигающий красный прямоугольник с надписью «Архив»);

2 – ячейка канала, в которой указываются следующие параметры:

·     номер канала (зеленый квадрат);

·     единица измерения;

·     текущее значение измеряемой величины (или сообщение об ошибке), причем цвет индикации совпадает с цветом графика, относящегося к данному каналу;

·     красный квадрат (в правом верхнем углу) в случае выхода сигнала за значение одной из уставок;

3 – индикатор состояния памяти основного архива, красным цветом выделена заполненная часть памяти, зелёным – либо свободная его часть, либо та часть памяти, с которой данные ранее были перенесены на ММС-карту;

4 – рамка выбора канала;

5 – указатель архива, показывающий текущую точку просмотра в архиве (в режиме отображения текущих значений – точку записи текущих значений);

6 – перо «самописца»;

7 – заливка серым цветом, показывающая, что график значений измеряемой величины не выводится;

8 – текущие значения даты и времени;

9 – номер текущего блока памяти основного архива;

10 – левая граница бумаги, соответствующая нижней границе отображения графика для каждого из каналов – значение параметра «Шкала min» (см. п. 2.7.1.3);

11 – значения времени, соответствующие горизонтальным линиям сетки;

12 – «бумага»;

13 – график измеряемой величины;

14 – граница изменения вертикального масштаба графика, которая появляется при изменении скорости движения «бумаги» кнопками «вверх» и «вниз» (только в режиме отображений текущих значений);

15 – правая граница бумаги, соответствующая верхней границе отображения графика для каждого из каналов – значение параметра «Шкала max» (см. п. 2.7.1.3).

          Значения измеряемых величин для каждого канала представляются в виде графиков зависимости от времени, имитирующих работу многоканального самописца на движущейся с постоянной скоростью бумажной ленте, причем каждому измерительному каналу соответствует перо определённого цвета.

          Вертикальная ось (см. рисунок) – это ось времени, одинаковая для всех графиков; она направлена вверх. Горизонтальная ось «Измеряемая величина» – является осью измеряемых значений, имеющей индивидуальный масштаб для каждого из каналов и направленной вправо. Горизонтальный масштаб графика для какого-либо канала определяется параметрами «Шкала max» и «Шкала min» этого канала (см. п. 2.7.1). Масштаб графиков по вертикали определяется скоростью движения «бумаги» (см. пункт меню «Настройки»> «Настройки регистратора»; параметр «Скорость движения бумаги»). Цвет индицируемых значений для канала совпадает с цветом соответствующего ему графика.

              Кнопки на панели управления прибора выполняют различные функции в зависимости от режима просмотра.

          В режиме просмотра текущих значений аналоговых входов функции кнопок описаны ниже:

          В режиме просмотра архива значений аналоговых входов функции кнопок описаны ниже:

2.5.1.2.   Отображение данных дискретных входов

          Для отображения текущих или архивных значений дискретных входов значение параметра «Тип данных» в пункте «Просмотр» «Главного меню» должно быть установлено либо «Дискретные входы» либо «Дискр. вх. архив». В первом случае будут отображаться текущие данные дискретных входов, во втором – архивные.

          Пример отображения в виде графика текущих значений дискретных входов представлен на рисунке 2.5.

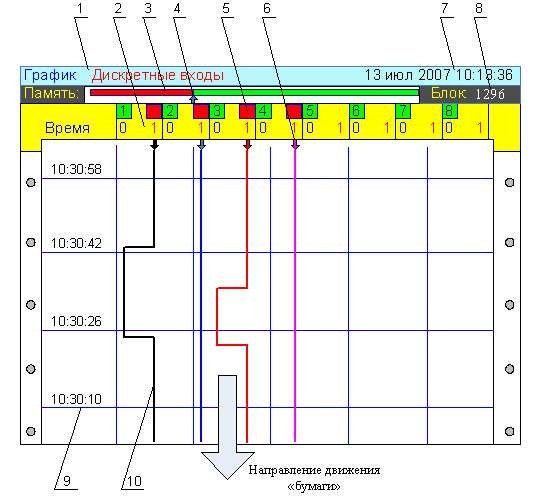

Рисунок 2.5

Обозначения к рисунку 2.5:

1 – название способа отображения (в режиме просмотра архива справа от этой надписи появляется мигающий красный прямоугольник с надписью «Архив»);

2 – ячейка дискретного входа, в которой указываются следующие параметры:

·     номер дискретного входа (зеленый квадрат);

·     состояние дискретного входа: «0» – разомкнут, «1» – замкнут;

·     красный квадрат для замкнутого дискретного входа;

3 – индикатор состояния памяти основного архива, причем красным цветом выделена заполненная часть памяти, зелёным – либо свободная его часть, либо та часть памяти, данные с которой ранее были перенесены на ММС-карту;

4 – указатель архива, показывающий текущую точку просмотра в архиве (в режиме отображения текущих значений – точку записи текущих значений);

5 – признак замкнутого дискретного входа;

6 – перо «самописца»;

7 – текущие значения даты и времени;

8 – номер текущего блока памяти основного архива;

9 – значения времени, соответствующие горизонтальным линиям сетки;

10 – график состояния дискретного входа.

          Кнопки на панели управления прибора выполняют различные функции в зависимости от режима просмотра.

          В режиме просмотра текущих значений дискретных входов функции кнопок описаны ниже:

В режиме просмотра архива дискретных входов функции кнопок описаны ниже:

2.5.2.   Гистограмма

          Выбор данного способа отображения осуществляется установкой значения «Гистограмма» для параметра «Способ отображения» в пункте «Просмотр» «Главного меню» (см. п. 2.6.3.1).   При данном способе на одном экране РМТ 69L одновременно возможно отображение данных следующих типов:

·     текущие значения аналоговых и дискретных входов;

·     архив значений аналоговых и дискретных входов.

          В первом случае данные отображаются в режиме отображения текущих значений, во втором – в режиме просмотра архива. Тип данных для отображения и соответствующий им режим определяются значением параметра «Тип данных» в пункте «Просмотр» «Главного меню» (cм. п. 2.6.3.1). При установленном значении параметра «Текущие» отображаются текущие значения аналоговых и дискретных входов, при установленном значении «Архив» – архивные.

          Примечание. Установка других значений параметра «Тип данных» при установленном значении параметра «Способ отображения» «Гистограмма» невозможна.

          На одном экране одновременно отображаются значения как аналоговых, так и дискретных входов, причем данные аналоговых входов представляются в виде вертикальных гистограмм. Каждый столбец гистограммы отображает значение определённого канала. Нижний и верхний пределы столбца соответствуют значениям параметров «Шкала max» и «Шкала min» для этого канала.

          Стрелки, расположенные возле столбцов слева, показывают положения уставок. Цвет стрелки определяет вид уставки следующим образом:

              Красный квадрат в верхнем правом углу ячейки канала указывает на срабатывание уставки (при наличии связи уставки с реле срабатывает реле), столбец соответствующего канала также становится красным.

          В нижней части экрана отображается текущее состояние дискретных входов, белый кружок соответствует разомкнутому входу, красный - замкнутому.

          Внешний вид экрана для данного способа отображения данных представлен на рисунке 2.6.

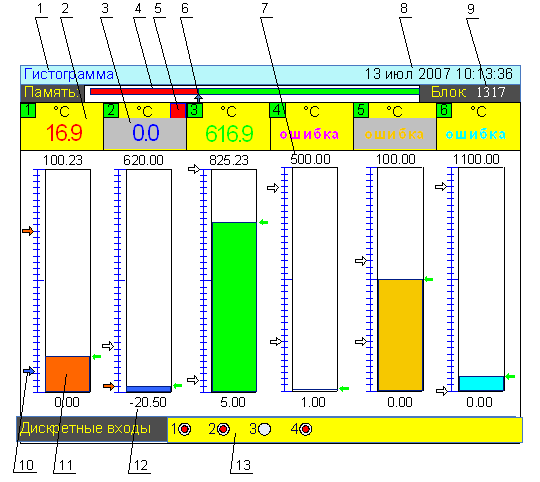

Рисунок 2.6

Обозначения к рисунку 2.6:

     1 – название способа отображения (в режиме просмотр архива справа от этой надписи появляется мигающий красный прямоугольник с надписью «Архив»);

     2 – ячейка канала, в которой указываются следующие параметры:

·     номер канала (зеленый квадрат);

·     единица измерения;

·     текущее значение измеряемой величины, причем цвет индикации совпадает с цветом заливки столбца гистограммы (или сообщение об ошибки);

·     красный квадрат (в правом верхнем углу) в случае выхода сигнала за значение одной из уставок;

     3 – серая заставка, имеющая смысл только для способа отображения график;

     4 – индикатор состояния памяти основного архива, причем красным цветом выделена заполненная часть памяти, зелёным – либо свободная его часть, либо та часть памяти, данные с которой ранее были перенесены на ММС-карту;

     5 – признак выхода сигнала за значение одной из уставок;

     6 – указатель архива, показывает текущую точку в архиве, (в режиме отображения текущих значений – точку записи текущих значений);

     7 – верхний предел шкалы отображения данных;

     8 – текущие значения даты и времени;

     9 – номер текущего блока памяти основного архива;

     10 – стрелка уставки;

     11 – гистограмма текущего значения канала;

     12 – нижний предел шкалы отображения данных;

     13 – индикация состояний дискретных входов.

          Кнопки на панели управления используются только в режиме просмотра архива, функции кнопок описаны ниже:

          Выход из данного режима и переход в «Главное меню» осуществляется нажатием кнопки «ESC».

2.5.3.   Таблица

          Выбор данного способа отображения осуществляется установкой значения «Таблица» для параметра «Способ отображения» в пункте «Просмотр» «Главного меню» (см. п. 2.6.3.1).          При данном способе на одном экране РМТ 69L одновременно возможно отображение данных следующих типов:

·     текущие значения аналоговых и дискретных входов;

·     архив значений аналоговых и дискретных входов.

          В первом случае данные отображаются в режиме отображения текущих значений, во втором – в режиме просмотра архива. Тип данных для отображения и соответствующий им режим определяются значением параметра «Тип данных» в пункте «Просмотр» «Главного меню» (cм. п. 2.6.3.1). При установленном значении параметра «Текущие» отображаются текущие значения аналоговых и дискретных входов, при установленном значении «Архив» – архивные.

          Примечание. Установка других значений параметра «Тип данных» при установленном значении параметра «Способ отображения» «Таблица» невозможна.

          На дисплее прибора отображаются 6 окон, соответствующих аналоговым входам. В каждом окне отображаются параметры соответствующего канала (номер канала, единица измерения, диапазон шкалы, значения уставок) и результат измерений в канале.

          В нижней части экрана отображается текущее состояние дискретных входов, белый кружок соответствует разомкнутому входу, красный – замкнутому.

          Внешний вид экрана для данного способа отображения данных представлен на рисунке 2.7.

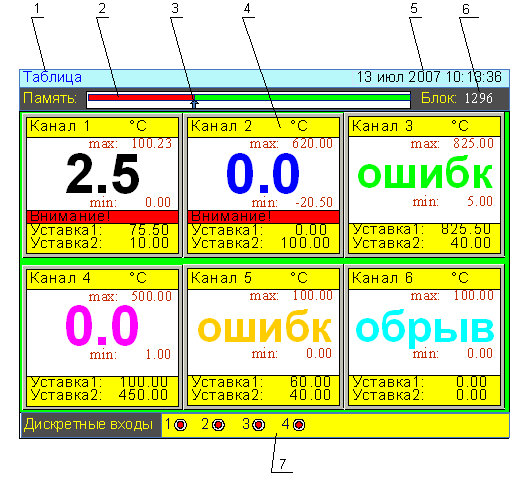

Рисунок 2.7

Обозначения к рисунку 2.7:

     1 – название способа отображения (в режиме просмотр архива справа от этой надписи появляется мигающий красный прямоугольник с надписью «Архив»);

     2 – индикатор памяти основного архива: красным показана заполненная часть памяти, зелёным – свободная его часть либо та часть памяти, данные с которой ранее были перенесены на ММС-карту;

     3 – указатель архива, показывает текущую точку в архиве (в режиме отображения текущих значений – точку записи текущих значений);

     4 – окно канала, в котором указываются следующие параметры:

·     номер канала (зеленый квадрат);

·     единица измерения;

·     текущее значение измеряемой величины (или сообщение об ошибки);

·     нижний и верхний пределы шкалы для графических отображений;

·     значения уставок (при выходе сигнала за значение одной из уставок на красном фоне появляется надпись «Внимание!»);

     5 – текущие значения даты и времени;

     6 – номер текущего блока памяти основного архива;

     7 – значения дискретных входов.

     Кнопки на панели управления используются только в режиме просмотра архива, функции кнопок описаны ниже:

содержание   ..  1  2  3  4  5   ..
