хранить снегоход с заправленным баком в помещении, где имеются источники тепла

и пламени (нагреватели, электросушилки, открытый огонь).



при заправке топливного бака находитесь с наветренной стороны снегохода;



при разливе бензина залитые места сразу же протрите ветошью.



Загрязненные бензином обтирочные материалы должны уничтожаться.



не применяйте бензин для мытья рук и деталей снегохода;



при попадании бензина на кожу обмойте ее керосином, а затем теплой водой с мы-

лом.  Если  бензин  попал  в  пищеварительный  тракт,  дыхательные  пути  или  глаза,

сразу же обратитесь к врачу.

Не  производите  пуск  двигателя  в  закрытых  помещениях.  Выхлопные  газы  опасны

для жизни.

Дополнительные указания по мерам безопасности при выполнении отдельных работ

помещены в соответствующие разделы Руководства.

Расположение табличек с предупреждениями

Рекомендуем  внимательно  ознакомиться  с  содержанием  предупреждающих  табли-

чек, прежде чем начинать эксплуатацию снегохода.



1

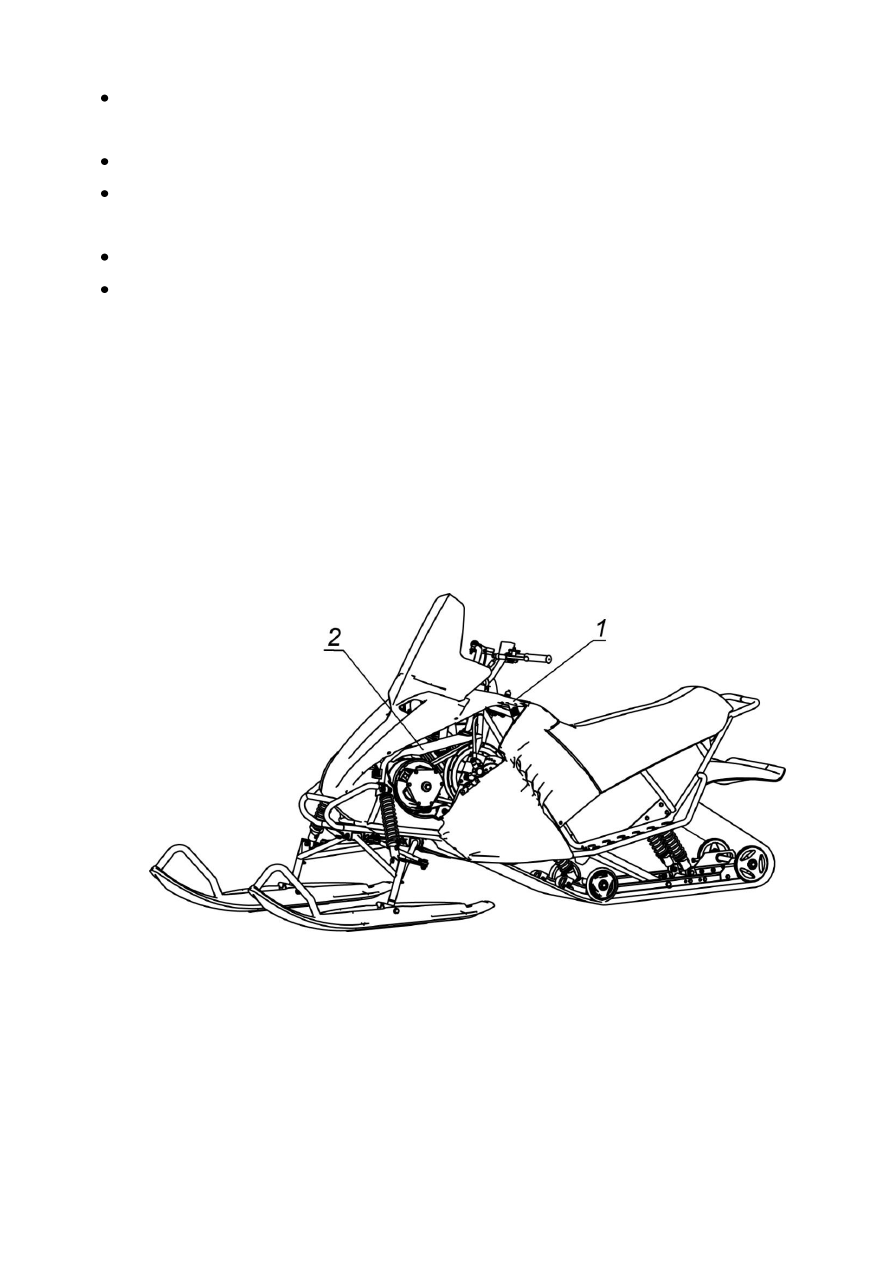

– На приборной панели

2

– На защитном кожухе вариатора



Рисунок 2 – Расположение табличек с предупреждениями



8



2 ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНЫЕ ПРИБОРЫ



Расположение органов управления и контрольных приборов снегохода показано на

рисунке 3.

1

2

4

6

3

5

7

8

9



1

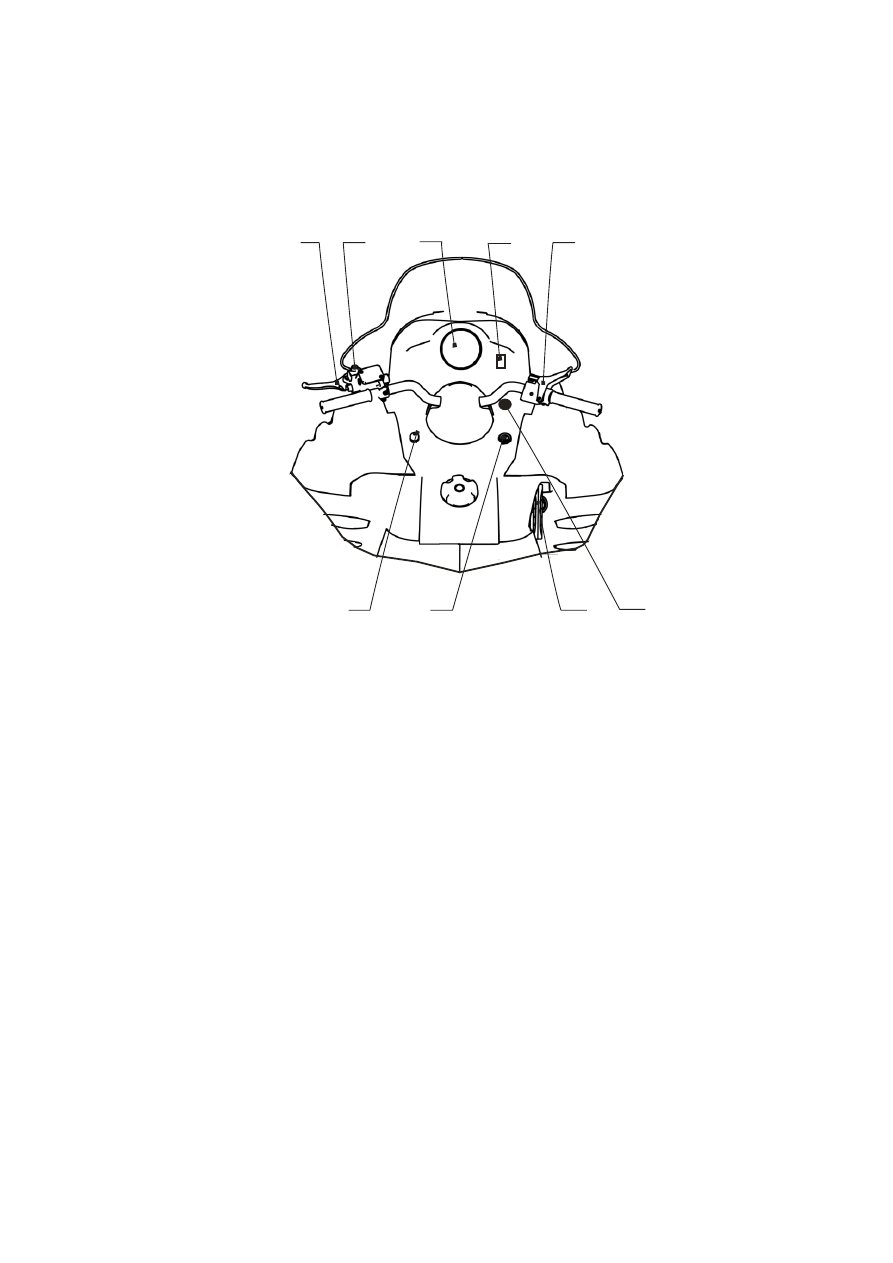

– рычаг тормоза; 2 – фиксатор стояночного тормоза; 3 – переключатель света фары;

4

– спидометр (наличие спидометра зависит от комплектации снегохода);

5

– выключатель экстренного останова двигателя и аварийного останова двигателя со

шнуром; 6 – рычаг газа; 7 – рукоятка ручного пуска двигателя; 8 – замок зажигания;

9

– рычаг воздушной заслонки



Рисунок 3 – Расположение органов управления и контрольных приборов

Руль

Руль снегохода мотоциклетного типа,  предназначен для курсового управления сне-

гоходом.

Рычаг тормоза

Рычаг тормоза (рисунок 4) расположен на левой ручке руля. Нажатие на рычаг при-

водит к включению тормозного механизма. При отпускании рычаг тормоза автоматически

возвращается  в исходное  положение.  Замедление  движения снегохода  при  торможении

зависит от состояния снежного покрова.




9



ПРЕДОСТЕРЕЖЕНИЕ

Интенсивное или частое торможение снегохода, движущегося на высокой скорости,

вызывает перегрев тормозного механизма, что может привести к резкому снижению эф-

фективности торможения

Фиксатор стояночного тормоза

Фиксатор  стояночного  тормоза  (рисунок  4)  расположен  на  левой  ручке  руля.  Стоя-

ночный тормоз должен включаться после остановки снегохода.

1

2

3





1

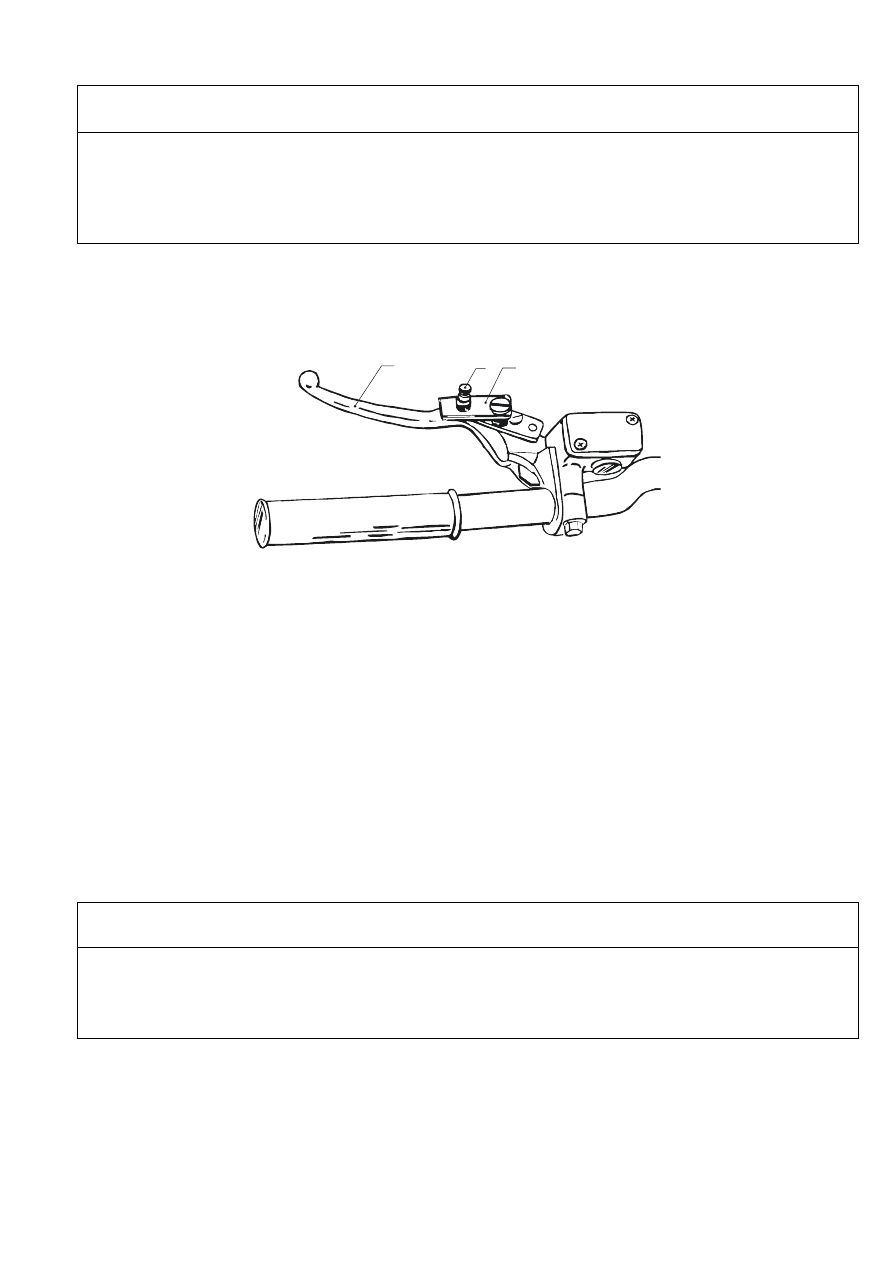

– Рычаг тормоза

2

– Фиксатор стояночного тормоза

3

– Защелка стояночного тормоза

Рисунок 4 – Рычаг тормоза и фиксатор стояночного тормоза

Для включения стояночного тормоза, нажмите на рычаг тормоза и, не отпуская его,

утопите  фиксатор  стояночного  тормоза  до  срабатывания  защелки.  Чтобы  выключить

стояночный  тормоз, нажмите  на  рычаг  тормоза  и,  удерживая  его  в  нажатом  положении,

выведите  защелку  из  зацепления  с  фиксатором  –  фиксатор  возвратится  в  исходное  по-

ложение.

ВНИМАНИЕ

Перед троганием снегохода с места проверьте, чтобы стояночный тормоз был вы-

ключен.

Переключатель света фары

Переключатель света фары (рисунок 5) расположен на приборной панели справа и

предназначен для включения и переключения ближнего и дальнего света фар.



10



Вид с правой стороны снегохода

0

1

2







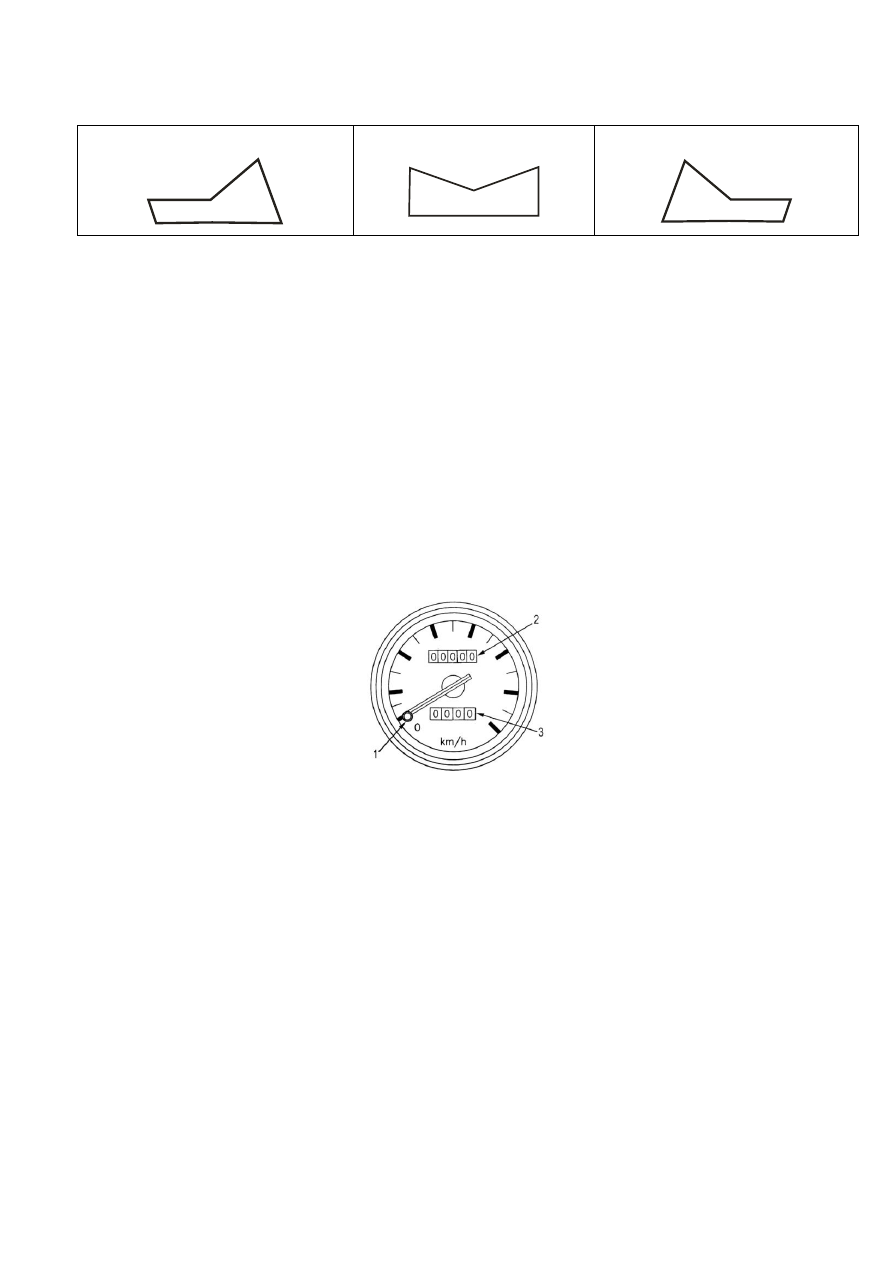

Положение «0» – (фары выключены)

Положение «1» – (ближний свет)

Положение «2» – (дальний свет)

Рисунок 5 – Переключатель света фары

Спидометр (наличие спидометра зависит от комплектации снегохода)

Спидометр (рисунок 6) находится на приборной панели. Стрелочный указатель спи-

дометра показывает скорость движения снегохода, измеряемую в км/ч.

Итоговый счетчик показывает общий пробег снегохода в километрах.

Суточный счетчик показывает пробег снегохода в километрах с момента последнего

сброса показаний. Суточный счетчик удобно использовать, например, для контроля про-

бега на одной заправке топлива или для определения расстояния между двумя пунктами.



1

– Ручка сброса показаний суточного счетчика

2

– Суточный счетчик

3

– Итоговый счетчик

Рисунок 6 – Спидометр

Ручка  сброса  показаний  суточного  счетчика  находится  на  спидометре.  Для  сброса

показаний суточного счетчика, поверните ручку по часовой стрелке.

Выключатель экстренного останова двигателя и аварийного останова двигателя

Выключатель (рисунок 7) расположен на приборной панели слева.  Для того, чтобы

быстро  заглушить  двигатель,  нажмите  на  кнопку  выключателя.  В  исходное  положение

кнопка возвращается автоматически.

Водитель  снегохода  должен  практически  освоить  приемы  использования  выключа-

теля экстренного останова двигателя. Для этого рекомендуется несколько раз запустить

двигатель и заглушить его с помощью этого выключателя.
