Габаритная ширина:

FX10 1180 мм (46.5 дюйм)
FX10M53S 1210 мм (47.6 дюйм)
FX10M62S 1210 мм (47.6 дюйм)
FX10RTRS 1180 мм (46.5 дюйм)
FX10XT 1180 мм (46.5 дюйм) (CAN)
FX10XT 1230 мм (48.4 дюйм)
(FIN)(RUS)(SWE)

Габаритная высота:

FX10 1160 мм (45.7 дюйм)
FX10M53S 1195 мм (47.0 дюйм)
FX10M62S 1195 мм (47.0 дюйм)
FX10RTRS 1140 мм (44.9 дюйм)
FX10XT 1160 мм (45.7 дюйм)

Вес:

С маслом и топливом:

FX10 265.0 кг (584 фунт)
FX10M53S 274.0 кг (604 фунт)
FX10M62S 275.0 кг (606 фунт) (CAN)
FX10RTRS 268.0 кг (591 фунт) (CAN)
FX10XT 274.0 кг (604 фунт) (CAN)

Масса в рабочем состоянии:

FX10M62S 276.0 кг (608 фунт)
(FIN)(RUS)(SWE)
FX10RTRS 268.0 кг (591 фунт)
(FIN)(RUS)(SWE)
FX10XT 274.0 кг (604 фунт)
(FIN)(RUS)(SWE)

Положение лыж:

FX10 1050 мм (41.3 дюйм)
FX10M53S 1034 мм (40.7 дюйм)
FX10M62S 1034 мм (40.7 дюйм)
FX10RTRS 1050 мм (41.3 дюйм)
FX10XT 1050 мм (41.3 дюйм)

Двигатель:

Тип:

С жидкостным охлаждением 4-тактный, 12
клапанов

Расположение цилиндров:

С наклоном назад параллельно 3 цилиндра

Смещение:

1049 cм³

Отверстие

× ход:

82.0

× 66.2 мм (3.23 × 2.61 дюйм)

Частота вращения на холостом ходу:

1450–1550 об/мин

Моторное масло:

Рекомендуемое качество:

Техобслуживание API тип SG или более
высокого качества, стандарт JASO MA

Рекомендуемая марка:

YAMALUBE

Тип:

SAE 0W-30

Впрыск топлива:

Идентификационная метка:

8GL1 10

Топливо:

Тип:

FX10 ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
FX10M53S ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
FX10M62S ТОЛЬКО
НЕЭТИЛИРОВАННЫЙ БЕНЗИН С
ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ 91
(FIN)(RUS)(SWE)
FX10M62S ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN)
FX10RTRS ТОЛЬКО
НЕЭТИЛИРОВАННЫЙ БЕНЗИН С
ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ 91
(FIN)(RUS)(SWE)
FX10RTRS ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN)
FX10XT ТОЛЬКО НЕЭТИЛИРОВАННЫЙ
БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ
МЕНЕЕ 91 (FIN)(RUS)(SWE)
FX10XT ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN)

Мин. насосное октановое число (R+M)/2:

FX10 86
FX10M53S 86
FX10M62S 86 (CAN)
FX10RTRS 86 (CAN)
FX10XT 86 (CAN)

U8HKR2X0.book Page 104 Thursday, May 20, 2010 3:40 PM

Технические характеристики

105

Минимальное исследовательское октановое
число:

FX10M62S 91 (FIN)(RUS)(SWE)
FX10RTRS 91 (FIN)(RUS)(SWE)
FX10XT 91 (FIN)(RUS)(SWE)

Система запуска:

Электрический стартер

Уровень шума и уровень вибрации:

Уровень шума (77/311/ЕЭС):

FX10M62S 91.9 дБ(А)@4375 об/мин
(FIN)(SWE)
FX10RTRS 91.9 дБ(А)@4375 об/мин
(FIN)(SWE)
FX10XT 91.9 дБ(А)@4375 об/мин
(FIN)(SWE)

Уровень шума SAE J1161 (Процедура
измерения уровня шума при движении для
снегоходов):

FX10M62S 63.0 дБ(А) (FIN)(SWE)
FX10RTRS 63.0 дБ(А) (FIN)(SWE)
FX10XT 63.0 дБ(А) (FIN)(SWE)

Уровень шума SAE J192 (Уровень внешнего
шума для снегоходов):

FX10M62S 77.0 дБ(А) (FIN)(SWE)
FX10RTRS 76.0 дБ(А) (FIN)(SWE)
FX10XT 77.0 дБ(А) (FIN)(SWE)

Вибрация на сиденье (EN1032, ISO 5008):

FX10M62S Не более 0.5 м/с² (FIN)(SWE)
FX10RTRS Не более 0.5 м/с² (FIN)(SWE)
FX10XT Не более 0.5 м/с² (FIN)(SWE)

Вибрация на руле (EN1032, ISO 5008):

FX10M62S Не более 2.5 м/с² (FIN)(SWE)
FX10RTRS Не более 2.5 м/с² (FIN)(SWE)
FX10XT Не более 2.5 м/с² (FIN)(SWE)

Шасси:

Приводная гусеница:

Материал:

Прессованная резина, тяга из
стекловолокна с усилением

Тип:

FX10 С внутренним приводом
FX10M53S Обратный ведущий тип
FX10M62S Обратный ведущий тип
FX10RTRS Обратный ведущий тип
FX10XT С внутренним приводом

Ширина:

381 мм (15.0 дюйм)

Провисание:

FX10 25.0–30.0 мм (0.98–1.18 дюйм)
FX10M53S 40.0–45.0 мм (1.57–1.77 дюйм)
FX10M62S 40.0–45.0 мм (1.57–1.77 дюйм)
FX10RTRS 30.0–35.0 мм (1.18–1.38 дюйм)
FX10XT 25.0–30.0 мм (0.98–1.18 дюйм)

Опорная длина:

FX10 810 мм (31.9 дюйм)
FX10M53S 1095 мм (43.1 дюйм)
FX10M62S 1209 мм (47.6 дюйм)
FX10RTRS 810 мм (31.9 дюйм)
FX10XT 1051 мм (41.4 дюйм)

Задняя подвеска:

Тип:

Подвеска направляющей

Ведущее колесо гусеницы:

Материал:

Полиэтиленовая

Число зубьев:

FX10 9
FX10M53S 7
FX10M62S 7
FX10RTRS 9
FX10XT 9

Передача:

Тип сцепления:

Автоматическое центрифужное сцепление

Общее передаточное отношение:

FX10 7.06–1.86 :1
FX10M53S 8.44–2.22 :1
FX10M62S 6.91–1.82 :1 (FIN)(RUS)(SWE)
FX10M62S 8.44–2.22 :1 (CAN)
FX10RTRS 7.06–1.86 :1
FX10XT 7.06–1.86 :1

Расстояние между шкивами:

267.0–270.0 мм (10.51–10.63 дюйм)

Смещение шкива:

13.5–16.5 мм (0.53–0.65 дюйм)

Скорость включения сцепления (Меняется в
соответствии с изменением значений высоты
над уровнем моря.):

FX10 3550–3950 об/мин
FX10M53S 3300–3700 об/мин
FX10M62S 3100–3500 об/мин
(FIN)(RUS)(SWE)
FX10M62S 3300–3700 об/мин (CAN)
FX10RTRS 3900–4300 об/мин
FX10XT 3550–3950 об/мин

U8HKR2X0.book Page 105 Wednesday, May 25, 2011 10:26 AM

Технические характеристики

106

Скорость переключения передач [Меняется в
соответствии с изменением значений высоты
над уровнем моря. Обычно достигается после
пробега примерно 800м (0.5 миль).]:

8500–9000 об/мин

Тип приводной цепи:

Зубчатая цепь в масляной ванне

Масло картера приводной цепи:

Тип:

Трансмиссионное масло SAE 75W или
80W API GL-3

Емкость:

0.20 л (0.21 амер. кварты, 0.18 англ.
кварты)

Система движения задним ходом:

Да

Первичное передаточное отношение:

3.80–1.00 :1

Вторичное передаточное отношение:

FX10 39/21 (1.86)
FX10M53S 40/18 (2.22)
FX10M62S 40/18 (2.22) (CAN)
FX10M62S 40/22 (1.82) (FIN)(RUS)(SWE)
FX10RTRS 39/21 (1.86)
FX10XT 39/21 (1.86)

Вторичное передаточное отношение [R]:

FX10 2.38
FX10M53S 2.78
FX10M62S 2.27 (FIN)(RUS)(SWE)
FX10M62S 2.78 (CAN)
FX10RTRS 2.38
FX10XT 2.38

Емкость топливного бака:

27.7 л (7.32 амер. галлона, 6.09 англ. галлона)

Количество моторного масла:

С заменой патрона масляного фильтра:

3.2 л (3.38 амер. кварты, 2.82 англ. кварты)

Без замены патрона масляного фильтра:

3.0 л (3.17 амер. кварты, 2.64 англ. кварты)

Общее количество:

3.9 л (4.12 амер. кварты, 3.43 англ. кварты)

Тормоз:

Тип:

Гидравлический дисковый
(вентилируемый диск)

Эксплуатация:

Рукоятка рычага, управление левой рукой

Дроссельная заслонка:

Эксплуатация:

Рукоятка рычага, управление правой рукой

Электрическая система:

Система зажигания:

TCI

Свеча зажигания:

Производитель:

NGK

Модель:

CR9E

Зазор:

0.7–0.8 мм (0.028–0.031 дюйм)

Аккумуляторная батарея:

Модель:

YTX20L-BS

Напряжение, емкость:

12 В, 18.0 А-ч

Номинальный ток в течение десяти часов:

1.8 А

Лампа - напряжение, мощность

× количество:

Фара:

12 В, 60/55 Вт

× 2

Тип лампы фары:

Галогенная лампа

Задний фонарь/сигнал торможения:

LED

Освещение спидометра:

LED

Индикаторная лампа дальнего света фар:

LED

Лампа аварийной сигнализации:

LED

Индикаторная лампа низкой температуры
охлаждающей жидкости:

LED

U8HKR2X0.book Page 106 Thursday, May 20, 2010 3:40 PM

Информация для клиентов

107

XSU12480

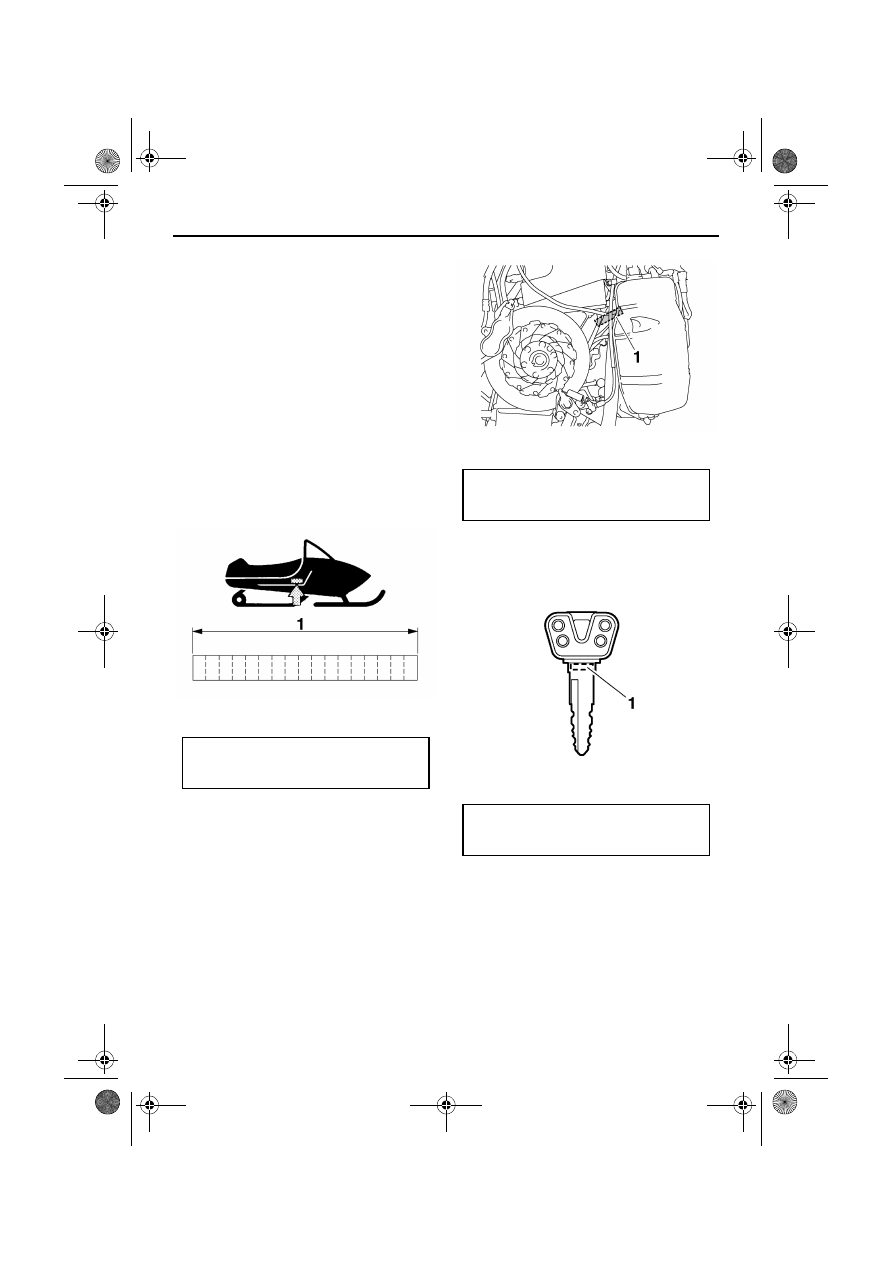

Запись идентификационных
номеров

Запишите серийные номера рамы и двигателя
(Основной идентификационный номер) и
идентификационный номер ключа в
предусмотренные для них поля, что может
потребоваться при заказе запасных частей у
дилера фирмы Yamaha.
Кроме того, следует записать
идентификационные номера в отдельном
месте и хранить их на случай кражи снегохода.

Серийный номер рамы

Серийный номер рамы - это семизначное
число, выбитое на раме снегохода.

Серийный номер двигателя (Основной
идентификационный номер)

Серийный номер двигателя выбит в указанном
месте.

Идентификационный номер ключа

Серийный номер ключа выбит в указанном
месте.

1. Серийный номер рамы

1. Серийный номер двигателя

1. Идентификационный номер ключа
