Периодическое техническое обслуживание и регулировка

96

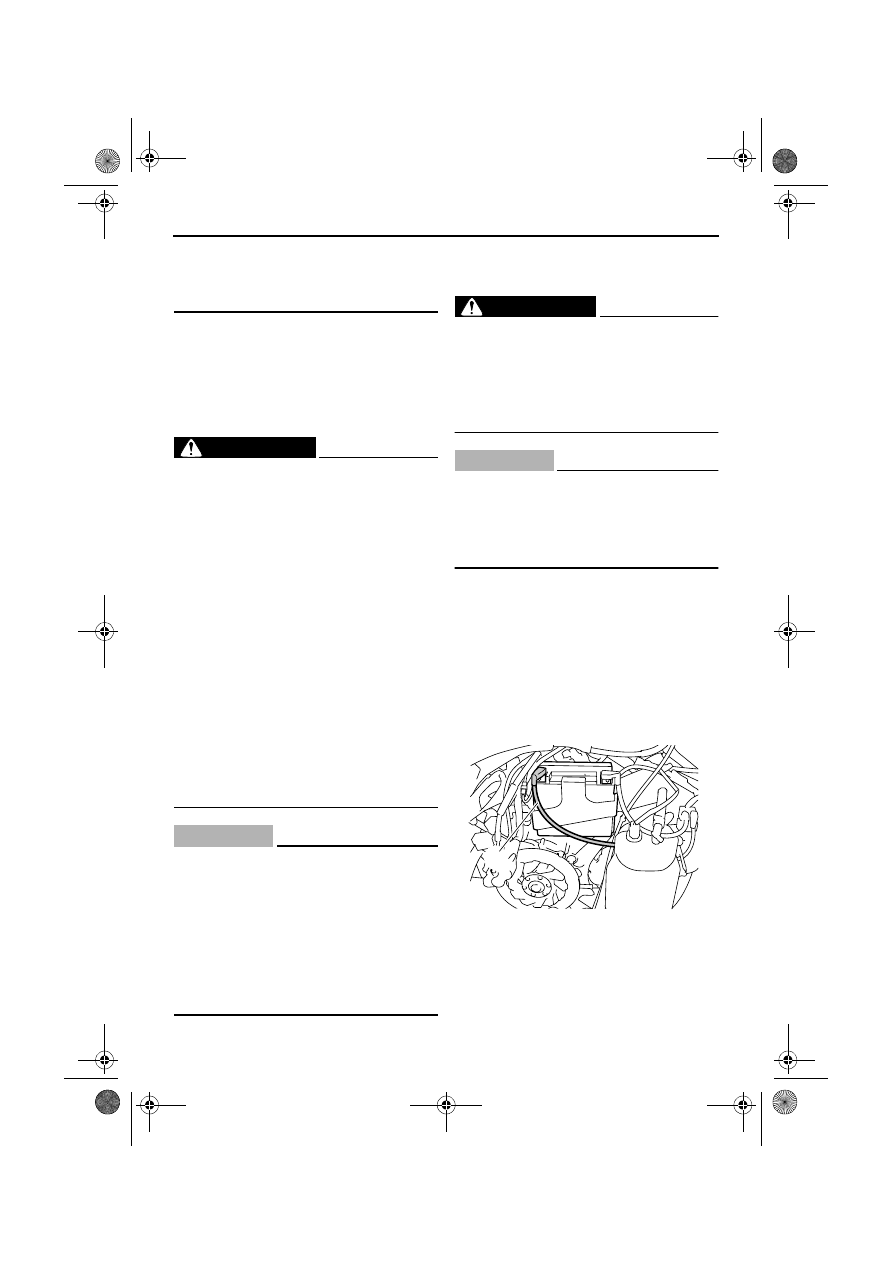

ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

Аккумуляторную батарею следует
безотлагательно заряжать самостоятельно или
в дилерском центре Yamaha при наличии
признаков ее разрядки. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ОСТОРОЖНО

XWS00610

●

Не курите рядом с батареей во время ее
зарядки. Искры могут вызвать взрыв
водорода, выделяемого при зарядке
батареей.

●

Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.

●

Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.

●

Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.

●

Убедитесь, что клеммы батареи прочно
закреплены.

ВНИМАНИЕ

XCS00843

●

Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.

●

Не пытайтесь зарядить батарею быстро.

XSU12874

Замена предохранителя

ОСТОРОЖНО

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

ВНИМАНИЕ

XCS00631

Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.

Главный предохранитель, предохранитель
системы впрыска топлива, а также блок
предохранителей находятся под правой
боковой крышкой. (Порядок снятия правой
боковой крышки см. на стр. 67.)
1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

2.

Отсоедините отрицательный провод
аккумуляторной батареи.

3.

Замените перегоревший предохранитель
новым, рассчитанным на
соответствующую амперную нагрузку.

1. Отрицательный провод аккумуляторной

батареи

1

U8HKR2X0.book  Page 96  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

97

4.

Подсоедините отрицательный провод
аккумуляторной батареи.

5.

Установите на место правую крышку и
капот.

ПРИМЕЧАНИЕ

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

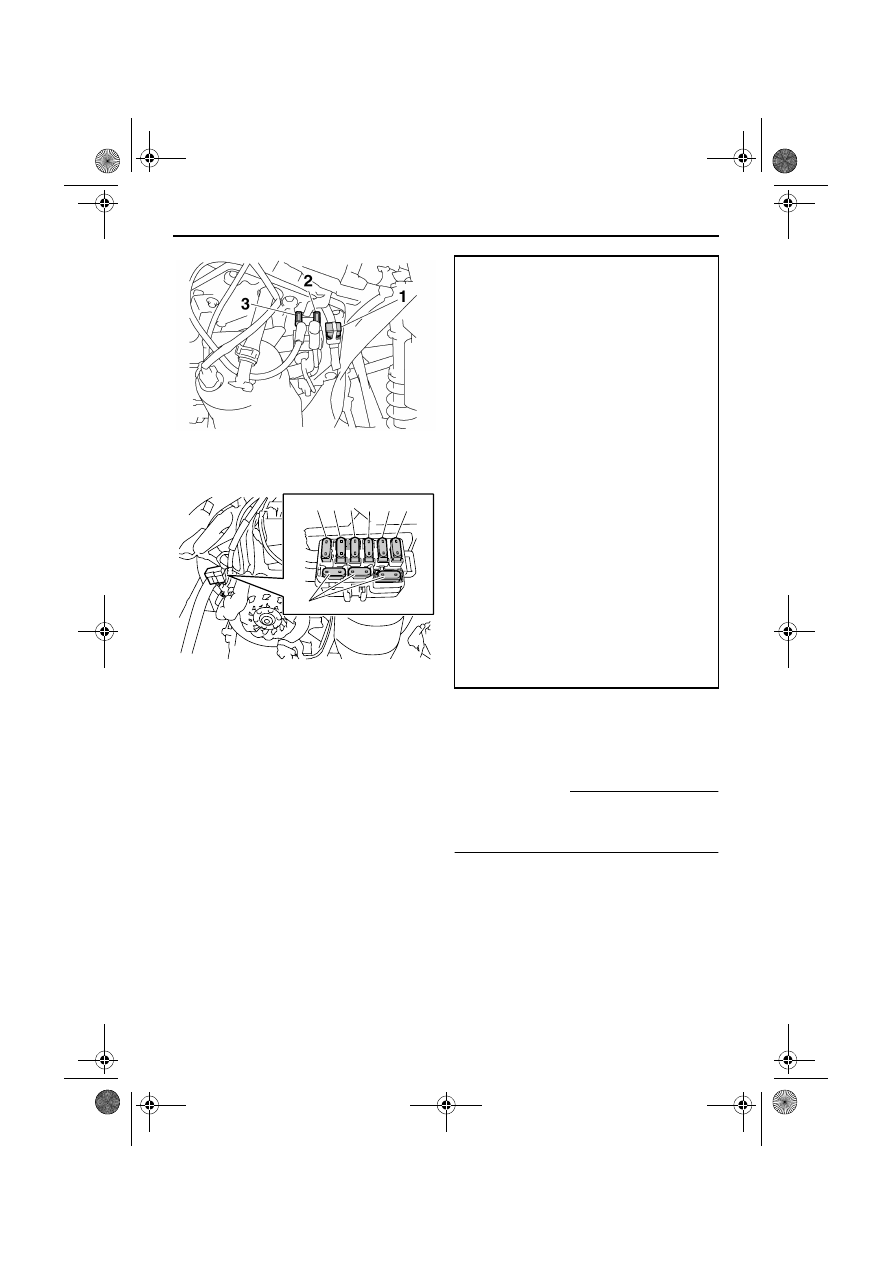

1. Главный предохранитель
2. Запасной предохранитель
3. Предохранитель системы впрыска топлива

1. Предохранитель цепи зажигания “IGN”
2. Предохранитель“S/H” (гнездо подключения

обогревателя защитной маски) (КАНАДЫ)

3. Предохранитель вентилятора радиатора

“FAN”

4. Предохранитель цепи сигнальной системы

“SIG”

5. Предохранитель гнезда для подключения к

источнику постоянного тока “DC TERM”

6. Предохранитель фары “HEAD”
7. Запасной предохранитель

1

3 4

7

5 6

2

Типы предохранителей:

Главный предохранитель:

40.0 А

Предохранитель системы впрыска

топлива:

10.0 А

Предохранитель фары:

20.0 А

Предохранитель сигнальной системы:

3.0 А

Предохранитель гнезда для
подключения к источнику постоянного

тока:

3.0 А

Предохранитель цепи зажигания:

20.0 А

Предохранитель вентилятора
радиатора:

10.0 А

Предохранитель гнезда подключения
обогревателя защитной маски:

FX10 3.0 А

FX10M53S 3.0 А
FX10M62S 3.0 А (CAN)

FX10RTRS 3.0 А (CAN)

FX10XT 3.0 А (CAN)

Запасные предохранители:

20.0 А, 10.0 А, 3.0 А

U8HKR2X0.book  Page 97  Thursday, May 20, 2010  3:40 PM

Поиск и устранение неисправностей

98

XSU12887

Двигатель проворачивается, но не
запускается

1.

Топливная система

●

Топливо не поступает в камеру
сгорания
• В баке нет топлива:

Залейте топливо.
↓

• Засорился топливопровод:

Прочистите топливопровод.
↓

• Засорился карбюратор:

Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.

●

Топливо поступает в камеру сгорания
• Двигатель залит:

Проверните двигатели или насухо
протрите свечи.

2.

Электрическая система

●

Слабая искра или отсутствие искры
• Свечи зажигания покрыты нагаром

или влажные:
Удалите нагар или протрите насухо
свечи зажигания. В случае
необходимости замените.
↓

• Неисправна система зажигания:

Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.
↓

• Неисправна система T.O.R.S.:

Отсоедините разъемы выключателя

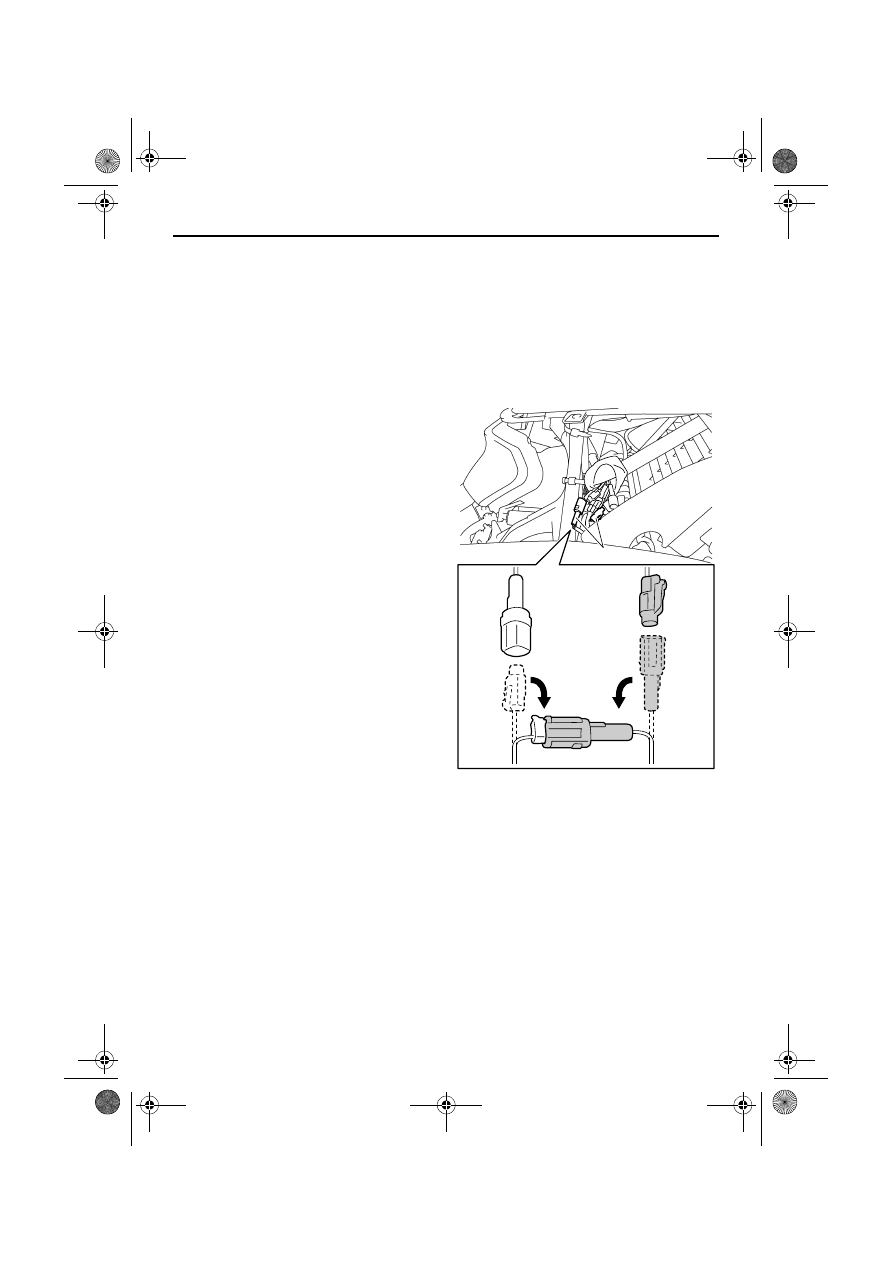

дроссельной заслонки и соедините их
между собой в обход системы
T.O.R.S. ОСТОРОЖНО! Перед
шунтированием системы T.O.R.S.
убедитесь, что дроссельная
заслонка должным образом
возвращается в полностью

закрытое положение. Система
T.O.R.S. является важным
устройством обеспечения
безопасности; в случае ее
неисправности немедленно
предоставьте снегоход дилеру
фирмы Yamaha для ремонта.



[XWS00561]

3.

Недостаточная

●

Компрессия
• Ослабли гайки головки блока

цилиндров:
Затяните гайки должным образом.
↓

• Изношена или повреждена

прокладка:
Замените прокладку.
↓

1. Разъем выключателя дроссельной заслонки

1

U8HKR2X0.book  Page 98  Thursday, May 20, 2010  3:40 PM

Поиск и устранение неисправностей

99

• Изношен или поврежден поршень

или цилиндр:
Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.

Разряжена батарея

Если аккумуляторная батарея снегохода
разряжена, двигатель может быть запущен при
помощи 12-вольтной батареи и кабельных
перемычек.

ОСТОРОЖНО

XWS00580

●

Подсоединяйте кабельные перемычки
только к клеммам батареи. Не
подсоединяйте их к раме или другим
проводам.

●

При подсоединении кабельных
перемычек не допускайте контакта
кабельных перемычек друг с другом, с
рамой или с металлической частью
снегохода. Это может вызвать
повреждение электрической системы или
ВОЗГОРАНИЕ.

1.

Задействуйте стояночный тормоз и
переведите главный переключатель в
положение выключения.

2.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 67.)

3.

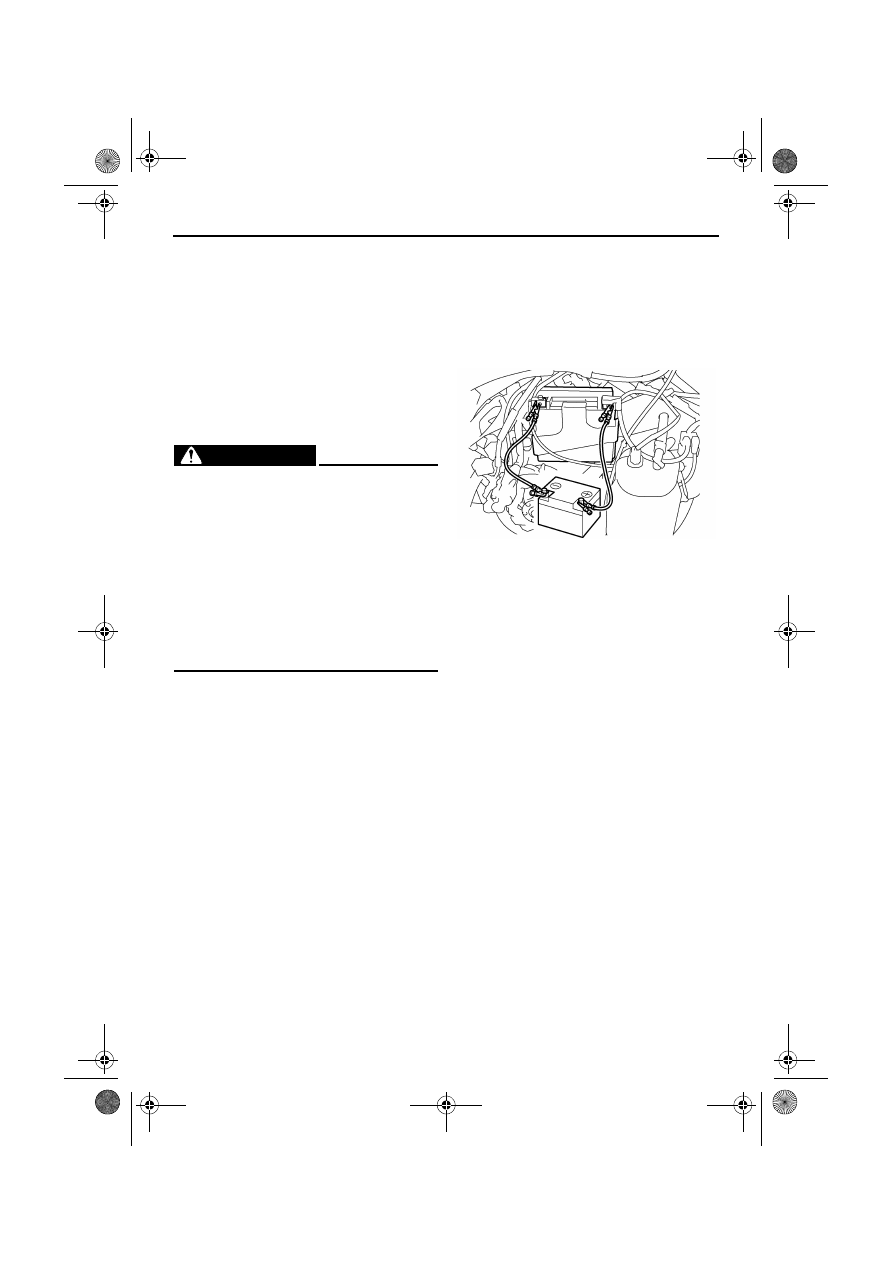

Присоедините красную (+) кабельную
