Периодическое техническое обслуживание и регулировка

84

выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

ВНИМАНИЕ

XCS00631

Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.

1.

Откройте капот.

2.

Отсоедините крепление корпуса
воздушного фильтра.

3.

Ослабьте зажимные винты.

4.

Сдвиньте хомут вентиляционного шланга
масляного бака от корпуса воздушного
фильтра, а затем отсоедините этот
вентиляционный шланг.

5.

Приподнимите корпус воздушного
фильтра, сдвиньте хомут
вентиляционного шланга картера вниз
(сторона корпуса воздушного фильтра),
отсоедините этот вентиляционный шланг
от корпуса воздушного фильтра и снимите
корпус воздушного фильтра.

6.

Отсоедините отрицательный провод
аккумуляторной батареи.

7.

Замените перегоревший предохранитель
новым, рассчитанным на
соответствующую амперную нагрузку.

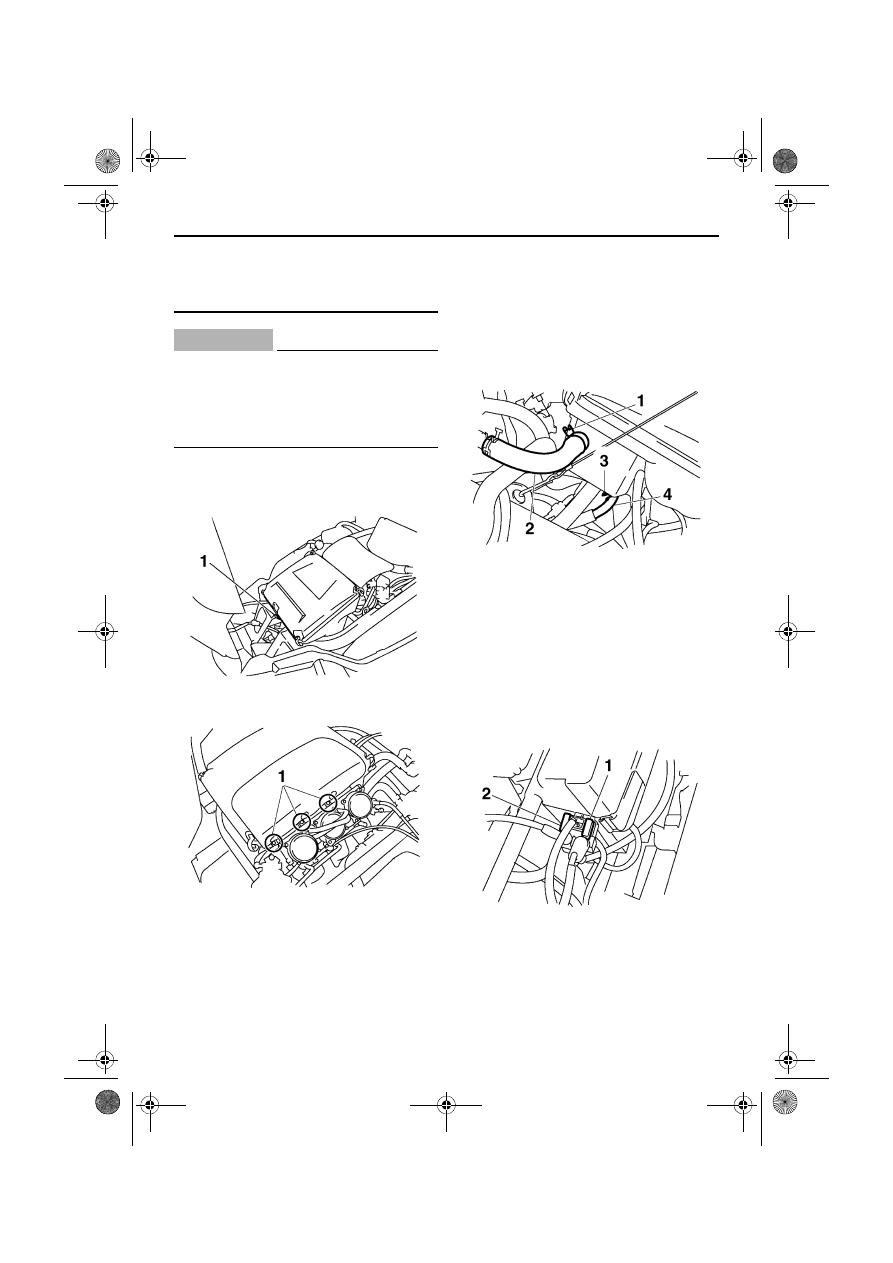

1. Крепление корпуса воздушного фильтра

1. Зажимной винт

1. Хомут вентиляционного шланга масляного

бака

2. Вентиляционный шланг масляного бака
3. Хомут вентиляционного шланга картера (со

стороны корпуса воздушного фильтра)

4. Вентиляционный шланг картера

1. Главный предохранитель
2. Запасной главный предохранитель

U8JER0X0.book  Page 84  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

85

8.

Подсоедините отрицательный провод
аккумуляторной батареи.

9.

Установка корпуса воздушного фильтра
производится в обратном порядке.
ВНИМАНИЕ: При установке корпуса
воздушного фильтра надежно
подсоедините вентиляционные
шланги.

 [XCS00641]

10. Закройте капот.

ПРИМЕЧАНИЕ

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

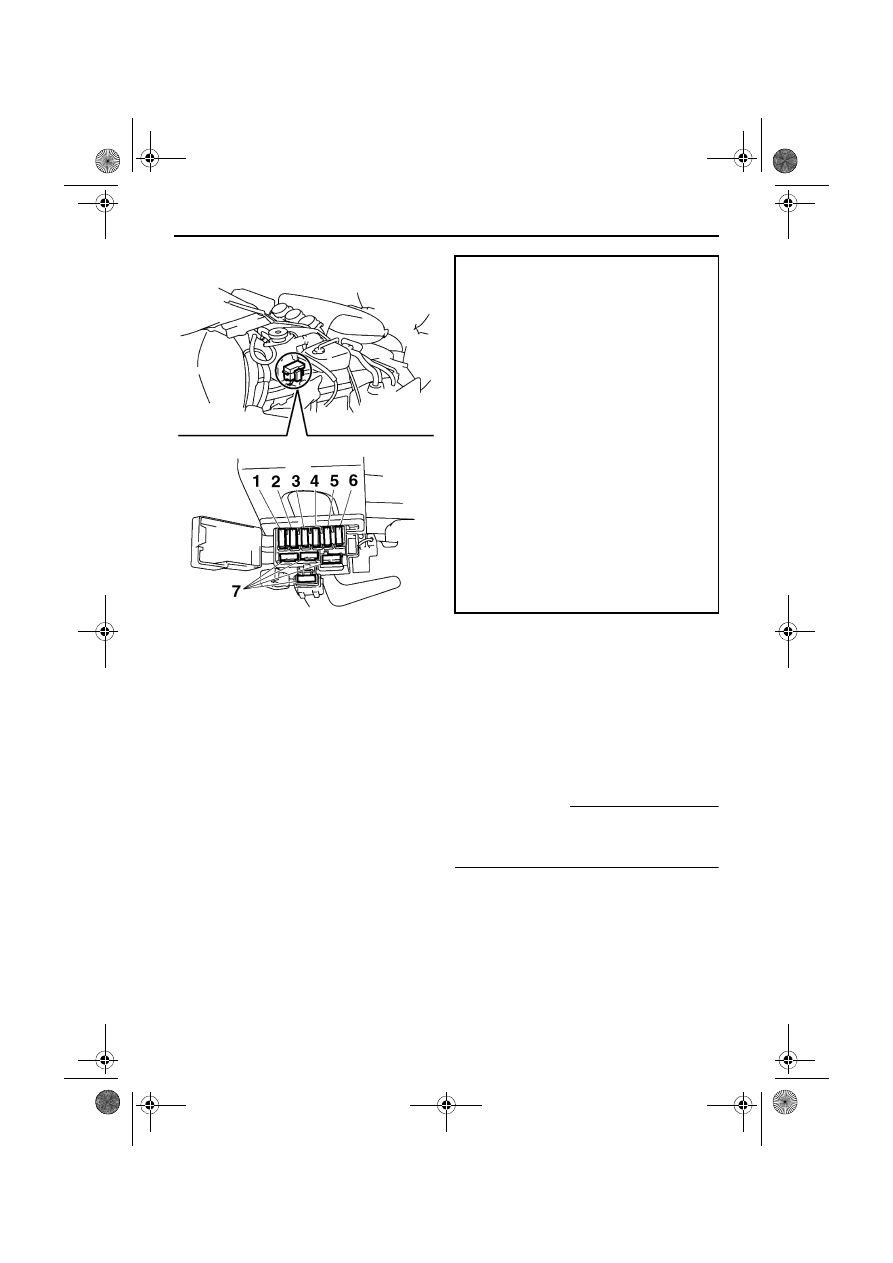

1. Предохранитель фары “HEAD”
2. Предохранитель цепи сигнальной системы

“SIG”

3. Предохранитель гнезда для подключения к

источнику постоянного тока “DC TERM”

4. Предохранитель цепи обогрева

карбюраторов “C/W”

5. Предохранитель цепи зажигания “IGN”
6. Предохранитель вентилятора радиатора

“FAN”

7. Запасной предохранитель

Типы предохранителей:

Главный предохранитель:

30.0 А

Запасной главный предохранитель:

30.0 А

Предохранитель фары:

20.0 А

Предохранитель сигнальной системы:

10.0 А

Предохранитель гнезда для

подключения к источнику постоянного
тока:

3.0 А

Предохранитель цепи обогрева
карбюраторов:

20.0 А

Предохранитель цепи зажигания:

15.0 А

Предохранитель вентилятора

радиатора:

15.0 А

Запасные предохранители:

20.0 А, 15.0 А, 10.0 А, 3.0 А

U8JER0X0.book  Page 85  Thursday, April 5, 2012  1:56 PM

Поиск и устранение неисправностей

86

XSU12375

Двигатель проворачивается, но не
запускается

1.

Топливная система

●

Топливо не поступает в камеру
сгорания
• В баке нет топлива:

Залейте топливо.
↓

• Засорился топливопровод:

Прочистите топливопровод.
↓

• Засорился карбюратор:

Прочистите карбюратор.

●

Топливо поступает в камеру сгорания
• Двигатель залит (чрезмерное

дросселирование):
Проверните двигатель при открытой
дроссельной заслонке или протрите
насухо свечи зажигания.

2.

Электрическая система

●

Слабая искра или отсутствие искры
• Свечи зажигания покрыты нагаром

или влажные:
Удалите нагар или протрите насухо
свечи зажигания. В случае
необходимости замените.
↓

• Неисправна система зажигания:

Предоставьте снегоход дилеру
фирмы Yamaha для проверки.
↓

• Неисправна система T.O.R.S.:

Отсоедините разъемы выключателя
дроссельной заслонки и соедините их
между собой в обход системы
T.O.R.S. ОСТОРОЖНО! Перед
шунтированием системы T.O.R.S.
убедитесь, что дроссельная
заслонка должным образом
возвращается в полностью
закрытое положение. Система

T.O.R.S. является важным
устройством обеспечения
безопасности; в случае ее
неисправности немедленно
предоставьте снегоход дилеру
фирмы Yamaha для ремонта.



[XWS00561]

3.

Недостаточная

●

Компрессия
• Ослабли гайки головки блока

цилиндров:
Затяните гайки должным образом.
↓

• Изношена или повреждена

прокладка:
Замените прокладку.
↓

• Изношен или поврежден поршень

или цилиндр:
Предоставьте снегоход дилеру
фирмы Yamaha для проверки.

Разряжена батарея

Если аккумуляторная батарея снегохода
разряжена, двигатель может быть запущен при
помощи 12-вольтной батареи и кабельных
перемычек. Для подобного запуска двигателя
к снегоходу прилагаются два соединительных

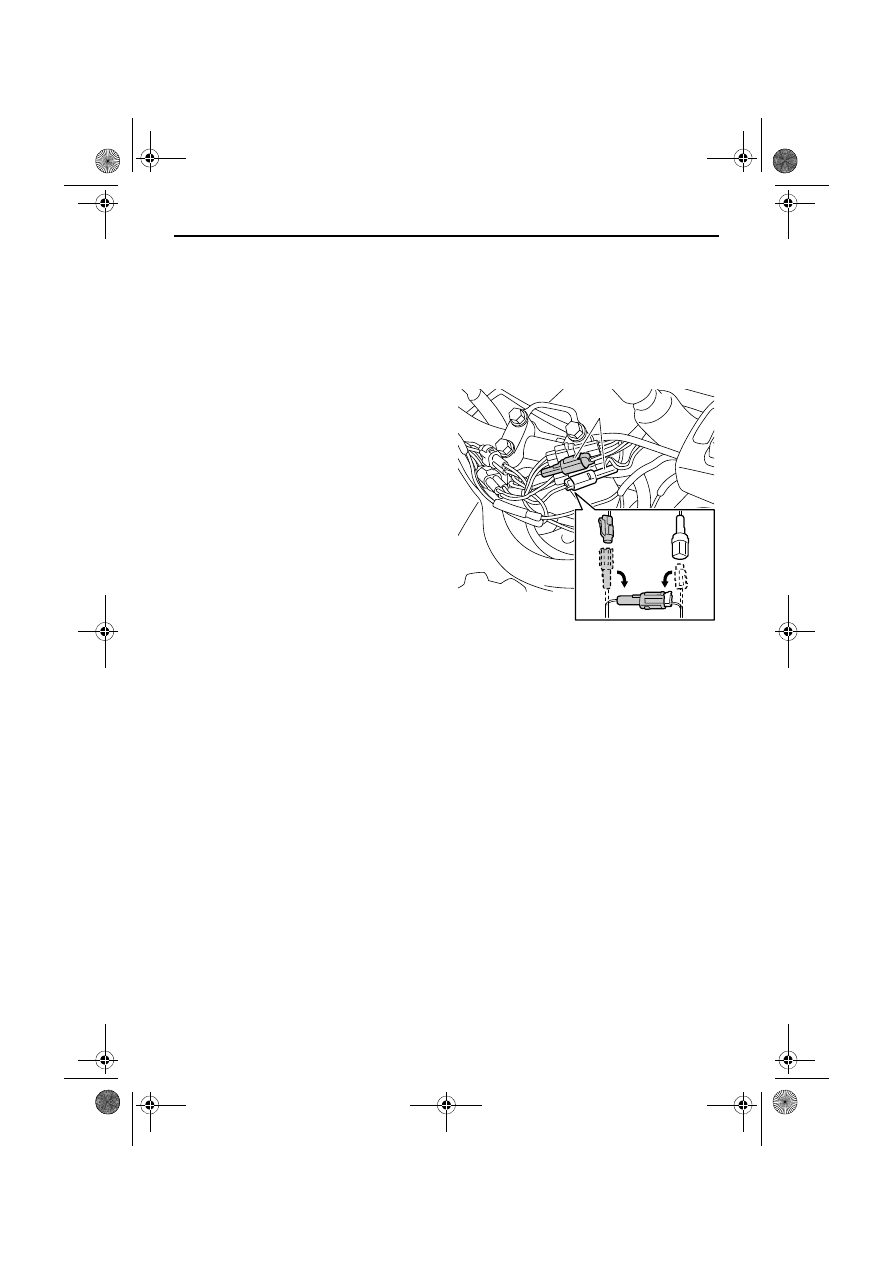

1. Разъем выключателя дроссельной заслонки

1

U8JER0X0.book  Page 86  Thursday, April 5, 2012  1:56 PM

Поиск и устранение неисправностей

87

провода. Так как подвеска двигателя
резиновая, рама снегохода не подходит для
использования в качестве точки заземления
при запуске двигателя от внешней батареи,
подключенной при помощи кабельных
перемычек.

ОСТОРОЖНО

XWS00570

●

Подсоединяйте кабельные перемычки
только к клеммам, предназначенным для
соединительных проводов. Не
подсоединяйте их к раме или другим
проводам.

●

Не допускайте контакта кабельных
перемычек или клемм для
соединительных проводов друг с другом,
с рамой или с металлической частью
снегохода. Это может вызвать
повреждение электрической системы или
ВОЗГОРАНИЕ.

●

Обязательно полностью закройте
клеммы колпачками. Если клеммы
останутся открытыми, они могут
соприкоснуться с рамой или
металлической частью снегохода, что
может вызвать повреждение
электрической системы или
ВОЗГОРАНИЕ.

ВНИМАНИЕ

XCS00650

Используйте соединительные провода
только для запуска двигателя от внешней
батареи. Использование их в других целях
не допускается.

Чтобы запустить двигатель от бустерной
батареи
1.

Задействуйте стояночный тормоз и
переведите главный переключатель в
положение выключения.

2.

Откройте капот.

3.

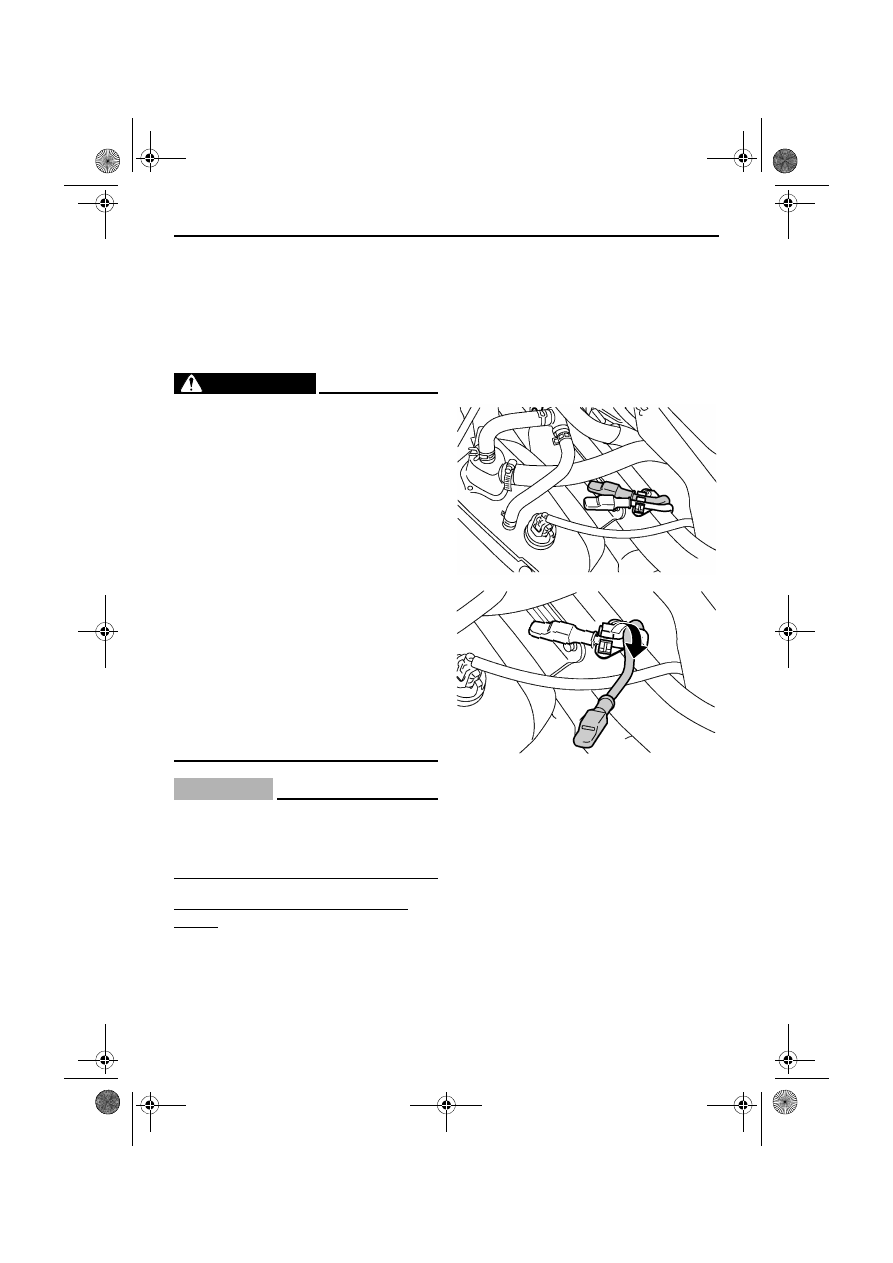

Извлеките красный (+) провод из
держателя и отведите его в сторону от
черного (–) провода. ВНИМАНИЕ:
Подсоединяйте красную (+) кабельную
перемычку к красному (+) проводу, а
черную (–) к черному (–). Будьте
внимательны, чтобы не перепутать
соединения.

 [XCS00661]

4.

Оттяните колпачок красного (+) провода
для открытия клеммы через прорезь в
колпачке, а затем подсоедините красную
(+) кабельную перемычку к красной (+)
клемме разряженной батареи.
