Система рулевого управления

Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.

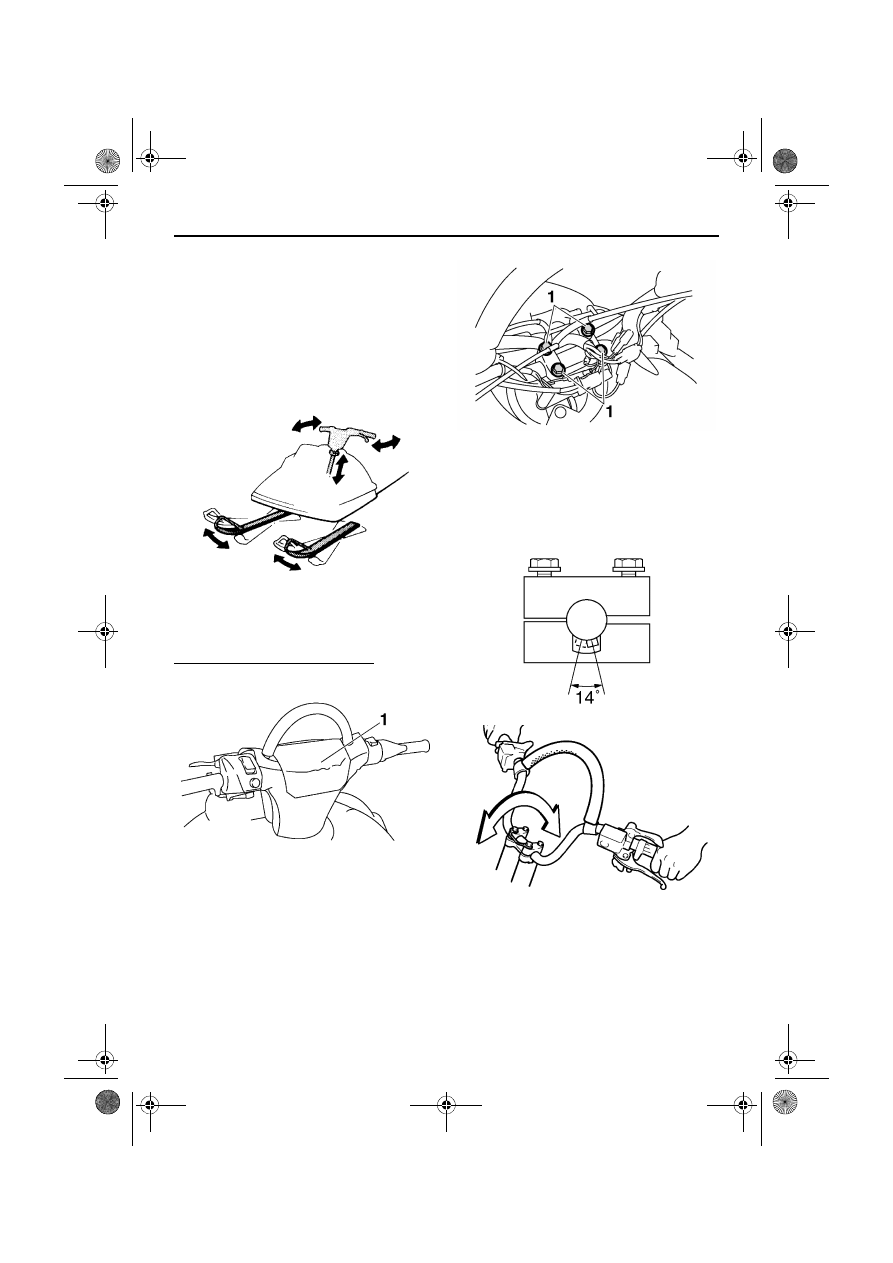

Чтобы проверить рулевую колонку

1.

Подвигайте рукоятки вверх-вниз и
вперед-назад.

2.

Поверните руль немного вправо и влево.

При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.

Чтобы отрегулировать высоту руля
1.

Снимите крышку рулевой колонки.

2.

Ослабьте болты руля.

3.

Перемещая руль вверх или вниз,
отрегулируйте его высоту в соответствии
с требуемым положением. ВНИМАНИЕ:
Выступ на руле не должен находиться в
указанной зоне.

 [XCS00571]

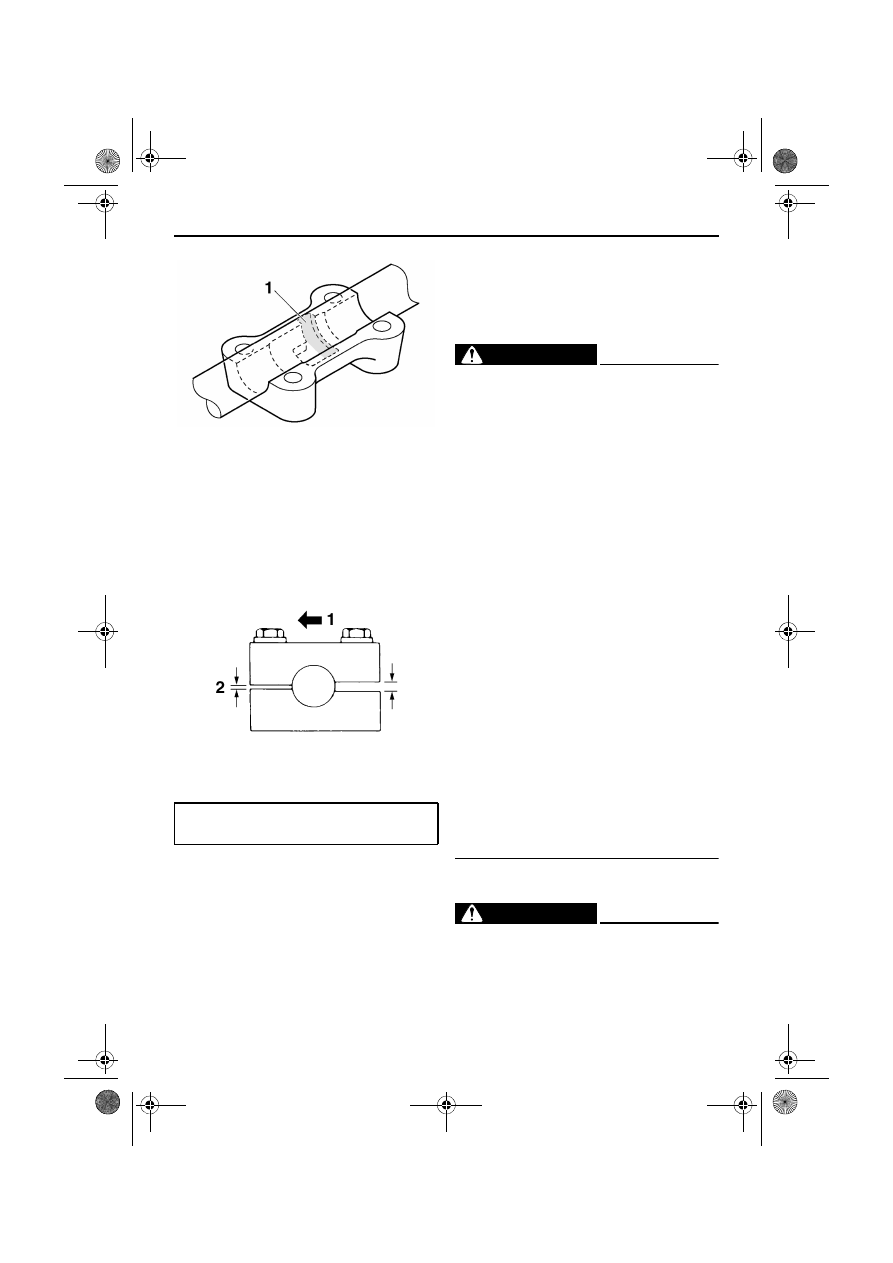

1. Крышка руля

1. Болт руля

U8JER0X0.book  Page 76  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

77

4.

Затяните передние болты держателя руля
указанным моментом, затем затяните
задние болты держателя руля указанным
моментом. ВНИМАНИЕ: Каждый
держатель руля устанавливается так,
чтобы маленький зазор был направлен
вперед.

 [XCS00582]

5.

Установите верхнюю держателя руля.

XSU12176

Приводная гусеница и
направляющие гусеницы

Приводная гусеница

ОСТОРОЖНО

XWS00481

Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:

●

Не разрешайте никому стоять за
снегоходом при работающем двигателе.

●

Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.

●

Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на
которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение
трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

Проверка приводной гусеницы

ОСТОРОЖНО

XWS00490

При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или
отказ приводной гусеницы может привести

1. Место, где не должен устанавливаться

выступ

1. Вперед
2. Маленький зазор

Крутящий момент затяжки болтов руля:

23 Нм (2.3 м·кгс, 17 фут·фунт силы)

U8JER0X0.book  Page 77  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

78

к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.

Проверьте центрирование и провисание
приводной гусеницы и проверьте гусеницу на
отсутствие износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)

Проверка центрирования приводной гусеницы
1.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

2.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

3.

Проверьте выравнивание гусеницы
относительно направляющих. Если
центрирование отличается от указанного,
отрегулируйте приводную гусеницу.

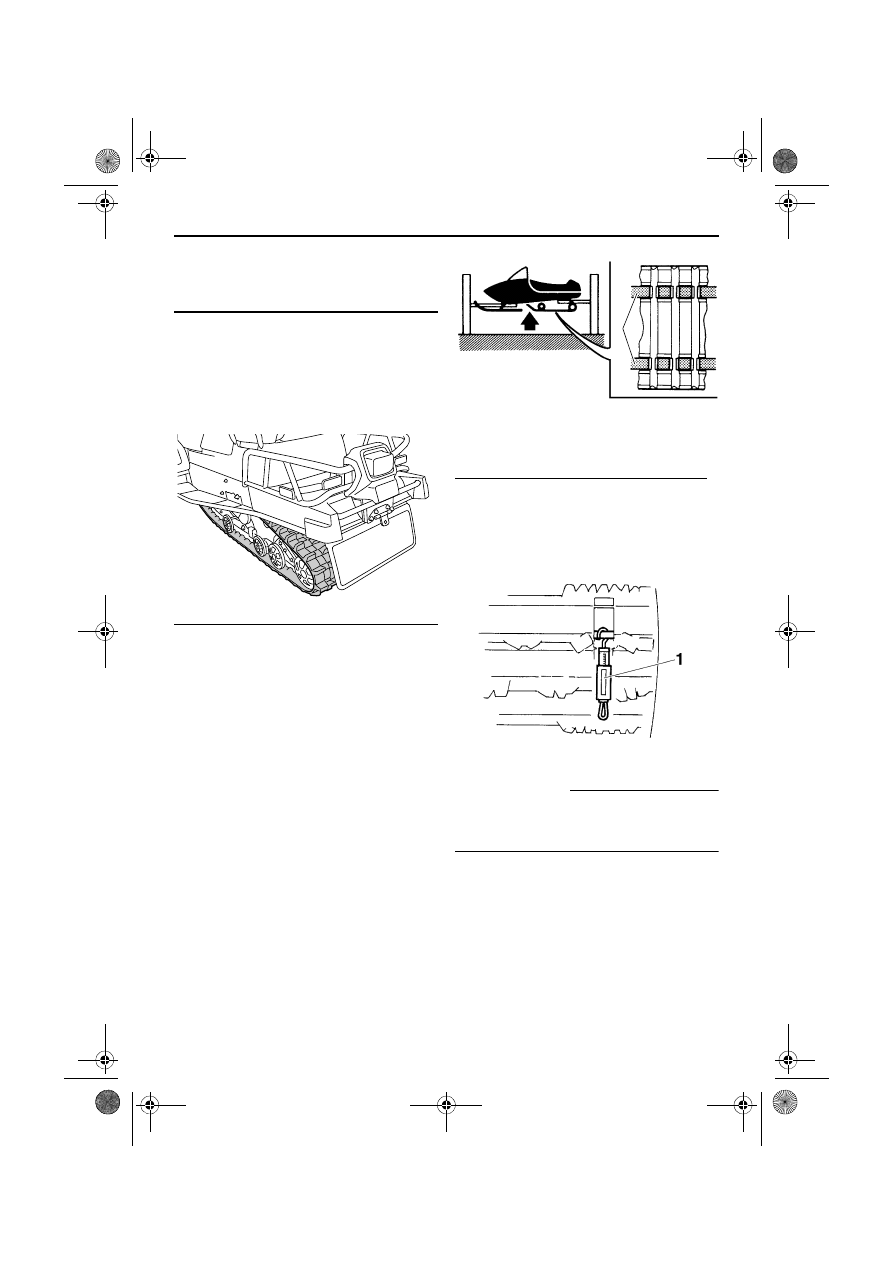

Измерение провисания приводной гусеницы
1.

Положите снегоход набок.

2.

Измерьте провисание гусеницы при
помощи пружинного безмена. Потяните
за центр приводной гусеницы с усилием
100 Н (10 кгс, 22 фунт силы).

ПРИМЕЧАНИЕ

Измерьте зазор между направляющей
гусеницы и краем отверстия для гусеницы с
обеих сторон.

1. Направляющая гусеницы

1. Пружинный безмен

1

U8JER0X0.book  Page 78  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

79

3.

Если провисание отличается от
указанного, отрегулируйте гусеницу.

Регулировка центрирования и провисания
приводной гусеницы
1.

Ослабьте гайку задней оси.

2.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

3.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

4.

Отцентрируйте приводную гусеницу,
поворачивая левую и правую
регулировочные гайки.

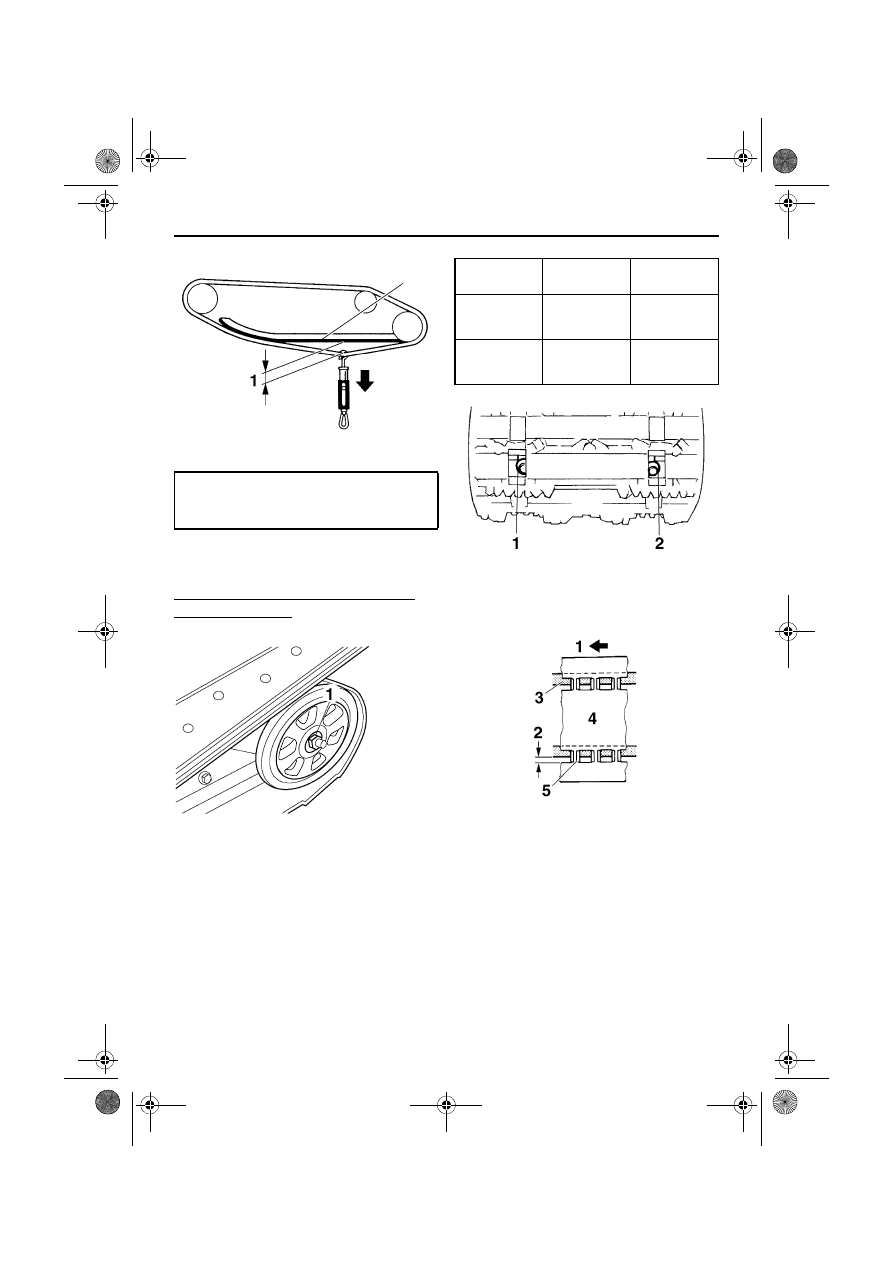

Смещена вправо
