Расположение наклеек с важными указаниями

8

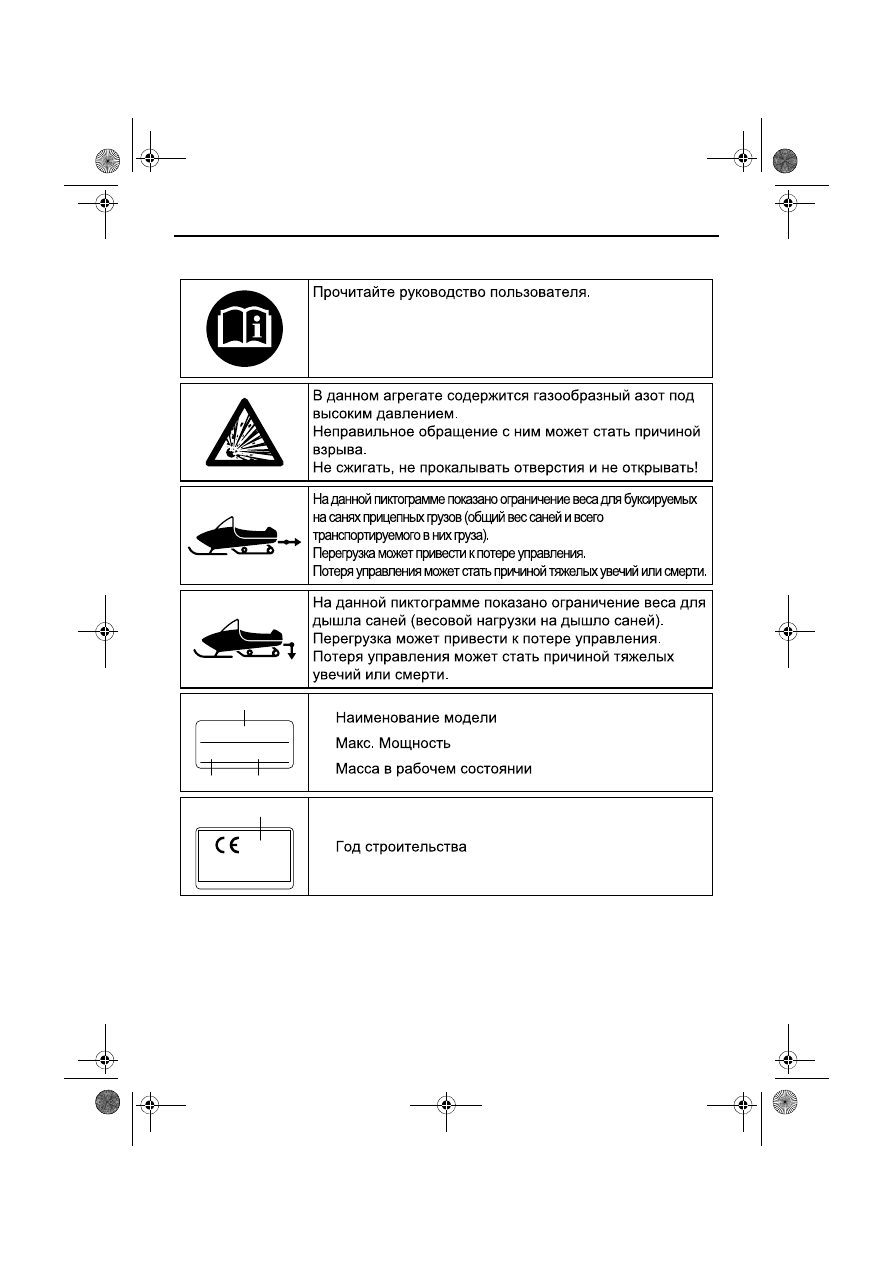

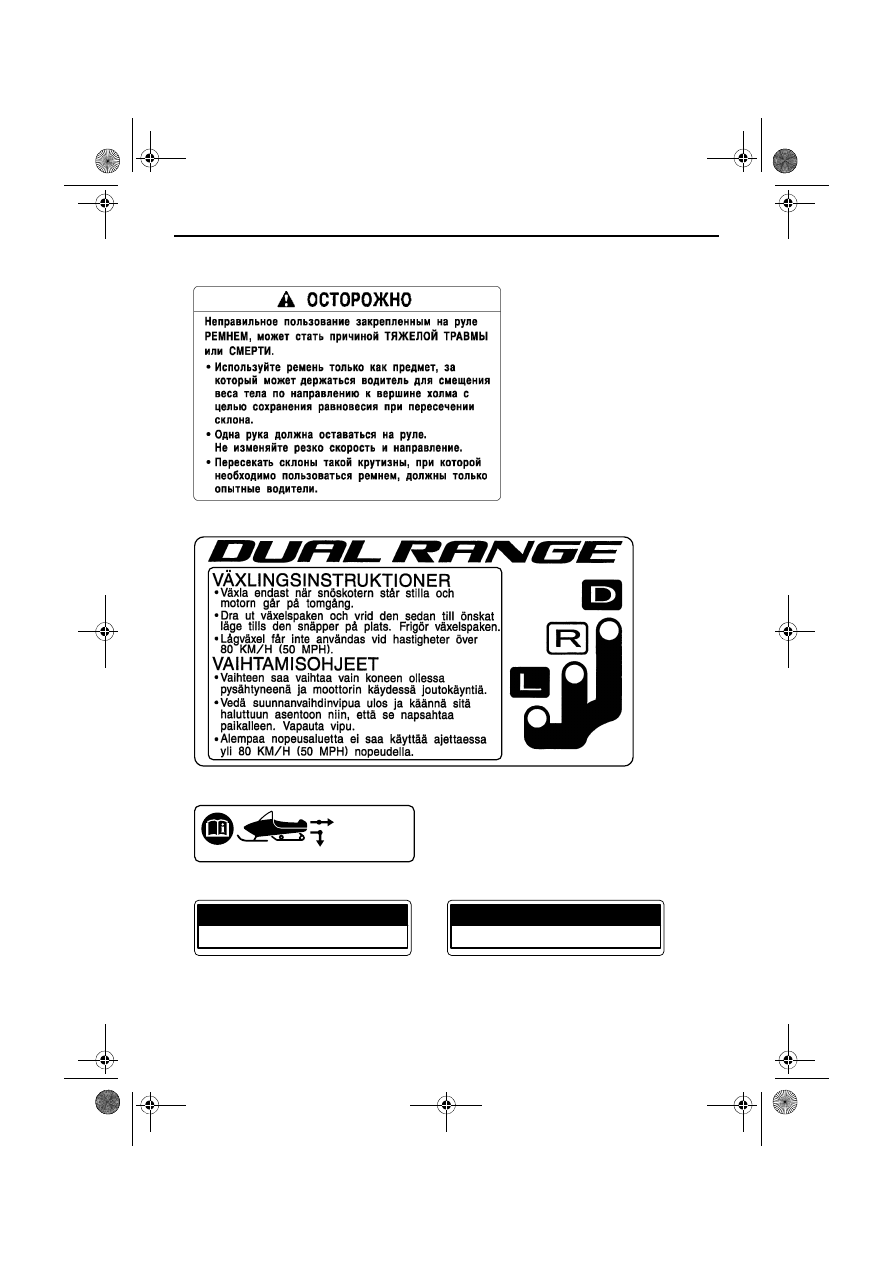

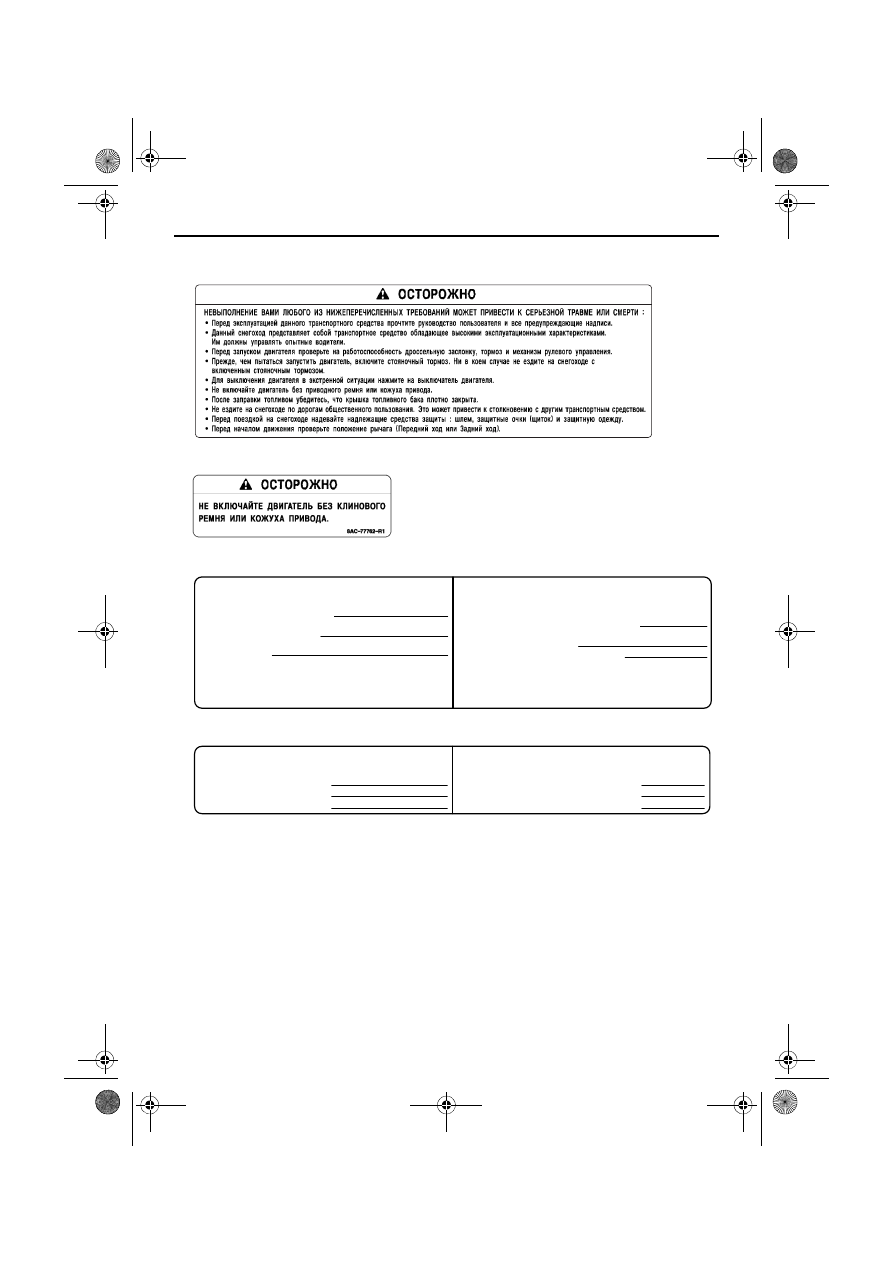

Ознакомьтесь с приведенными ниже пиктограммами и прочитайте пояснительный текст.

******

*** kW *** kg

1

2

3

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN

****

1

1

2

3

1

U8JER0X0.book  Page 8  Thursday, April 5, 2012  1:56 PM

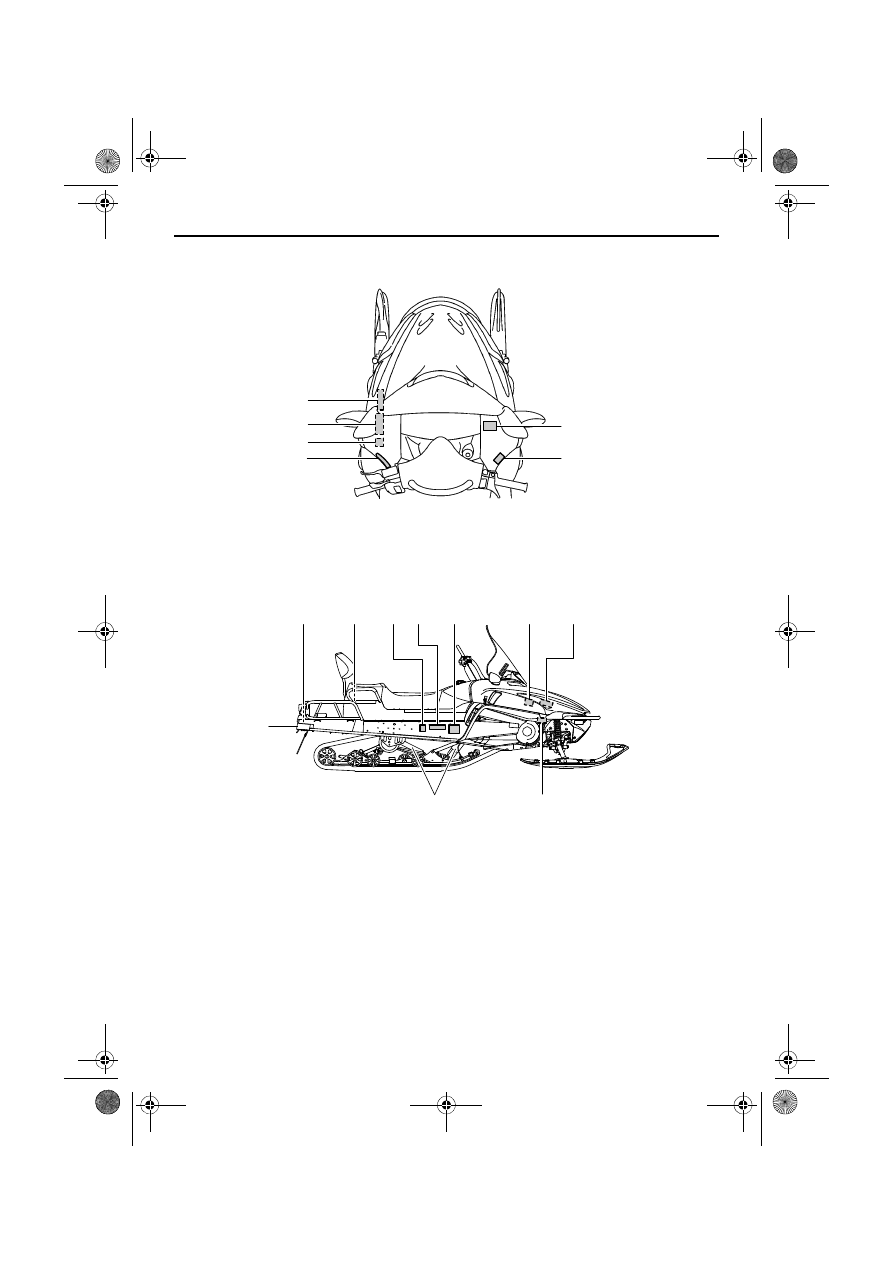

Расположение наклеек с важными указаниями

9

Для РОССИИЯ

8

7

11

10

12

13

14

15

1

2

6

5

3

4

16

9

U8JER0X0.book  Page 9  Thursday, April 5, 2012  1:56 PM

Расположение наклеек с важными указаниями

10

DRIVE

1. CHAIN CASE OIL Q’TY
2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE

* POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION
PRÉALABLE.

350 cm³ (11.8 oz)

GL-3 75W or 80W

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

350 cm³

GL-3 75W or 80W

8JD-47578-00

30 ~ 35 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG
2.SPARK PLUG GAP
3.IDLE SPEED

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE
2.ECARTEMENT DES ÉLECTRODES
3.RÉGIME DE RALENTI

CR8E(NGK)
0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
1400 ± 100 r/min

CR8E(NGK)
0.7 ~ 0.8 mm

1400 ± 100 r/min

8ES

8ES-1417E-00

8GS-77761-R1

1

2

3

4

U8JER0X0.book  Page 10  Thursday, April 5, 2012  1:56 PM

Расположение наклеек с важными указаниями

11

8GS-77763-S0

5kg  {11lbs}

MAX.BELASTNING/RASKAIN TAAKKA

8FN-24897-10

20kg  {44lbs}

MAX.BELASTNING/RASKAIN TAAKKA

8FM-24897-11

8FN-77761-R1

<

 1176 N

<

   147 N

8HF-2817S-00

5

6

7

8

9

U8JER0X0.book  Page 11  Thursday, April 5, 2012  1:56 PM
