ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

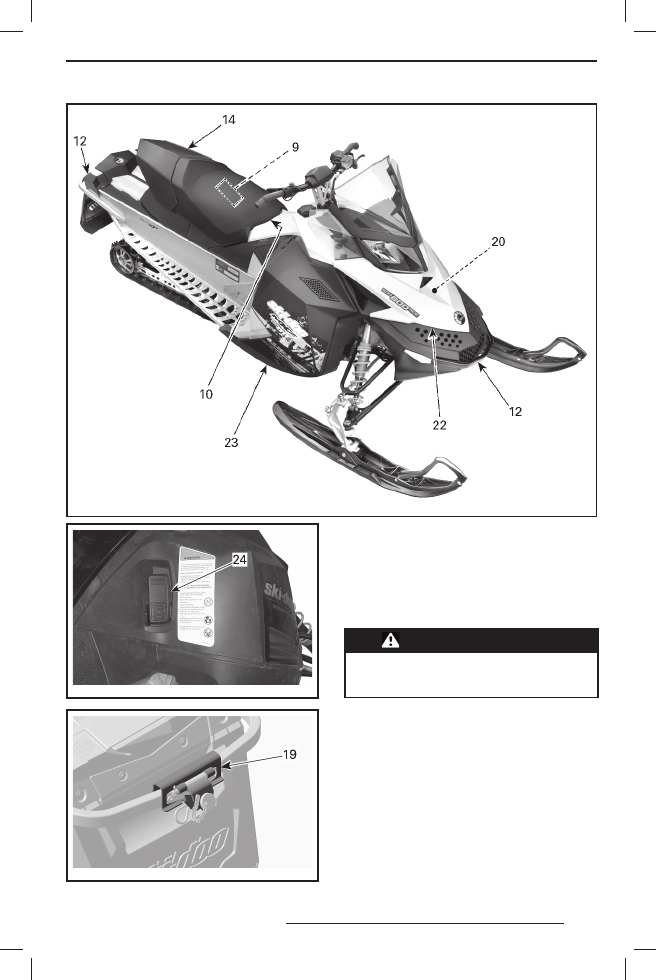

mmo2 011 -009 -002_a

mmo2 011 -009 -003_b

mmo2 008 -003 -069_j

RENEGADE (МОДЕЛИ ДЛЯ ЕВРОПЕЙСКОГО
РЫНКА)

1) Руль

Руль предназначен для изменения направ-
ления движения снегохода. Когда Вы по-
ворачиваете руль вправо или влево, в ту
же сторону поворачиваются и лыжи, изме-
няя тем самым направление движения сне-
гохода.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

2) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки располагает-
ся на правой стороне руля.
Рычаг дроссельной заслонки приводит-
ся в действие большим пальцем. Нажатие
на рычаг дроссельной заслонки приводит
к увеличению оборотов двигателя. При пол-
ном отпускании рычага дроссельной заслон-
ки двигатель автоматически переходит в ре-
жим холостого хода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

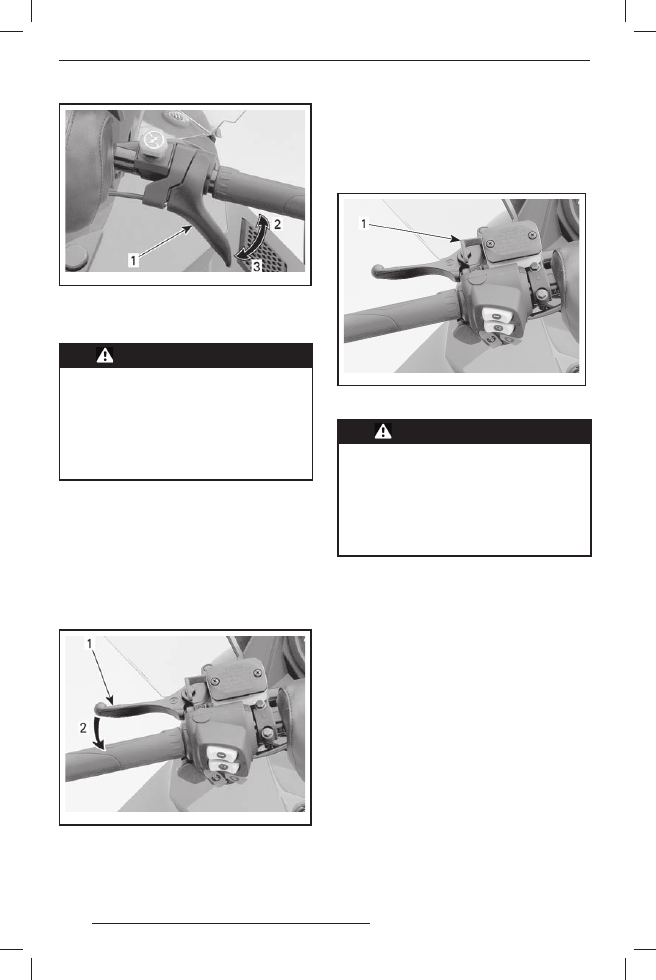

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

ПРЕДОСТЕРЕЖЕНИЕ

Проверяйте работу рычага дрос-

сельной заслонки перед каждым

пуском двигателя. Отпущенный

рычаг должен самостоятельно

возвращаться в исходное поло-

жение. Если рычаг дроссельной

заслонки неисправен, не запу-

скайте двигатель.

3) Рычаг тормоза

Рычаг тормоза располагается на левой сто-
роне руля.
Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение.
Эффективность торможения зависит от при-
ложенного к рычагу усилия, а также от харак-
тера местности и снежного покрова.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Приведение тормоза в действие

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза располагается
на левой стороне руля.
Стояночный тормоз необходимо задейство-
вать во время стоянки снегохода.

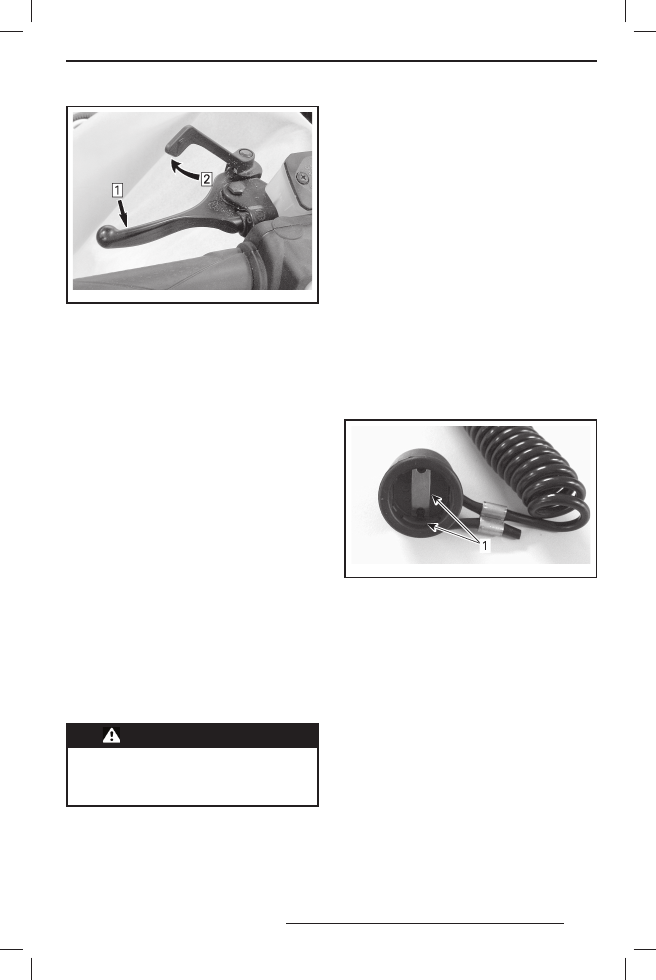

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При длительном нажа-

тии на рычаг тормоза во время

движения снегохода возможно

повреж дение тормозной систе-

мы, потеря тормозного эффек-

та и/или возгорание снегохода.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его,
как указано ниже, с помощью блокировоч-
ного рычага.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — МЕХАНИЗМ ВКЛЮЧЕНИЯ
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

Выключение стояночного тормоза

Нажмите рычаг тормоза. Рычаг стояночного
тормоза должен автоматический вернуться
в исходное положение.
Всегда выключайте стояночный тормоз, пре-
жде чем начать движение.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство) рас-
полагается на левой стороне консоли.
Чтобы обеспечить возможность запуска дви-
гателя, необходимо надеть колпачок шну-
ра безопасности на контактное устройство.
ПРИМЕЧАНИЕ: Если запрограммированный
ключ DESS (колпачок шнура безопасности)
правильно установлен на контактное устрой-
ство, должны прозвучать два коротких звуко-
вых сигнала. Если Вы слышите другую ком-
бинацию звуковых сигналов, см. раздел «СИ-
СТЕМА МОНИТОРИНГА» для определения
кода неисправности DESS.
Если требуется заглушить двигатель снего-
хода, потяните за шнур безопасности и стя-
ните колпачок с выключателя.

ПРЕДОСТЕРЕЖЕНИЕ

В с е гд а з а к р е п л я й т е с в о б о д -

ный конец шнура безопасности

к одежде, прежде чем запустить

двигатель снегохода.

DESS (цифровая кодируемая проти-

воугонная система)

В колпачок шнура безопасности интегриро-
ван ключ DESS, который позволяет защи-
тить снегоход от угона и является аналогом
ключа зажигания.
В колпачке шнура безопасности находится
электронная микросхема, постоянное за-
поминающее устройство которой содержит
уникальный цифровой код.
Авторизованный дилер Ski-Doo заносит в па-
мять системы DESS Вашего снегохода дан-
ные соответствующего ключа, после чего
снегоход сможет работать с данным ключом.
При попытке воспользоваться не запрограм-
мированным ключом DESS двигатель заве-
дётся, но не сможет развить частоту враще-
ния, достаточную для включения вариатора
и движения снегохода.
Убедитесь, что ключ DESS чист от загряз-
нений и снега.

mmo2 011 -004 -100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ (КЛЮЧ DESS)
1. Отсутствие загрязнений и снега

Дополнительные ключи DESS

Система DESS снегохода может быть за-
программирована авторизованным диле-
ром Ski-Doo для работы с 8-ю различными
ключами.
Мы рекомендуем приобрести у дилера Ski-
Doo дополнительные ключи. Если Вы владе-
ете несколькими снегоходами Ski-Doo, осна-
щёнными системой DESS, каждый из них мо-
жет быть запрограммирован авторизован-
ным дилером Ski-Doo для работы с ключа-
ми других снегоходов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

6) Выключатель двигателя

Выключатель двигателя располагается
на правой стороне руля.
Используйте этот выключатель для останов-
ки двигателя в экстренной ситуации.
Для остановки двигателя следует нажать
на кнопку (переведя её тем самым в поло-
жение OFF).

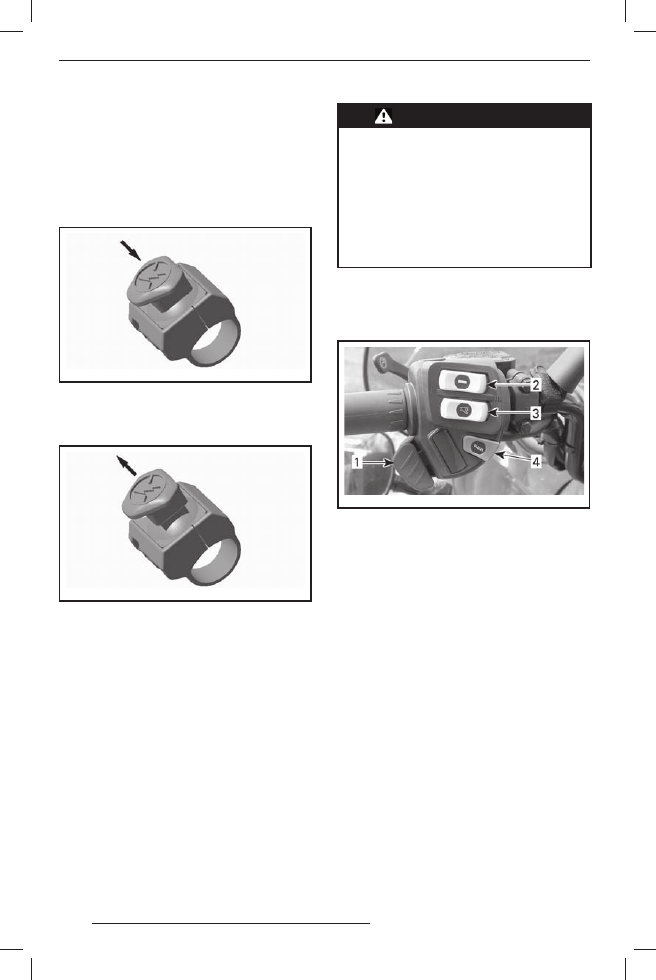

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (выкл.)

Чтобы обеспечить возможность запуска
двигателя, выключатель должен находить-
ся в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (вкл.)

Каждый водитель снегохода должен осво-
иться с этой функцией несколько раз заглу-
шив, таким образом, двигатель и запустив
его снова. В опасных ситуациях эта процеду-
ра остановки двигателя должна выполнять-
ся рефлекторно.

ПРЕДОСТЕРЕЖЕНИЕ

Если вык лючатель был приве-

дён в действие в экстренной си-

т уации, причиной которой ста-

ла неожиданно возникша я не -

исправность, необходимо уста-

новить причину и устранить не-

исправность, прежде чем вновь

запустить двигатель. Обращай-

тесь к авторизованному дилеру

Ski-Doo.

7) Многофункциональный

переключатель

Многофункциональный переключатель рас-
полагается на левой стороне руля.

mmo2 007 -003 -003_a

1. Переключатель света фар
2. Переключатель обогрева рукояток руля
3. Переключатель обогрева рычага дроссель-

ной заслонки

4. Кнопка START

Кнопка START

Нажмите данную кнопку, чтобы запустить
двигатель. Более подробно процедура запу-
ска двигателя описана в главе «ПУСК ДВИ-
ГАТЕЛЯ» раздела «УКАЗАНИЯ ПО ЭКСПЛУ-
АТАЦИИ».

Переключатель света фар

С помощью данного переключателя осу-
ществляется переключение ближнего/даль-
него света фар. Фары автоматически вклю-
чаются при запуске двигателя.

Переключатель обогрева рукояток

ПРИМЕЧАНИЕ: Обогрев функционирует
только тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.
Установите переключатель в положение, при
котором будет достигаться желаемая сте-
пень обогрева рукояток руля.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
