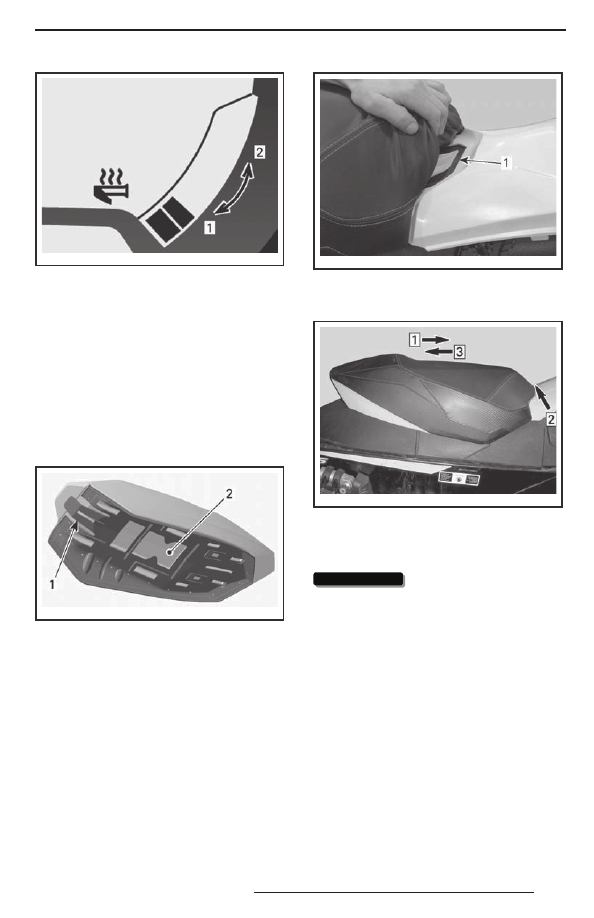

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

12) Защёлка сиденья

Чтобы получить доступ к Руководству по экс-
плуатации (располагается в основании си-
денья) или для выполнения операций тех-
нического обслуживания, сиденье может
быть снято.
Защёлка располагается в передней части
сиденья.

mmo2 007 -009 -071_a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

Снятие сиденья

Чтобы получить доступ к Руководству по экс-
плуатации, расположенному под сиденьем,
потяните переднюю часть подушки сиденья,
энергично подайте сиденье вперёд, чтобы
освободить защёлку, а затем потяните за-
щёлку, чтобы отпереть сиденье.

mmo2 013 -004 -018_a

1. Защёлка сиденья

Потяните и удерживайте защёлку, после
чего сдвиньте сиденье назад.

mmo2 013 -004 -019_a

Шаг 1: Подайте сиденье вперёд
Шаг 2: Нажмите и удерживайте защёлку сиденья
Шаг 3: Потяните сиденье назад

Установка сиденья

ВНИМАНИЕ

ВНИМАНИЕ

 Движение на снегохо-

де с любым объектом, располо-

женным  м еж д у  сиденьем  и  то -

пливным баком, может привести

к повреждению топливного бака.

НЕ РАЗМЕЩАЙТЕ какие-либо объ-

екты меж ду сиденьем и топлив-

ным баком.

Установите сиденье на место.
Подайте сиденье вперёд, пока оно не зафик-
сируется на месте.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

mmo2 013 -004 -019_b

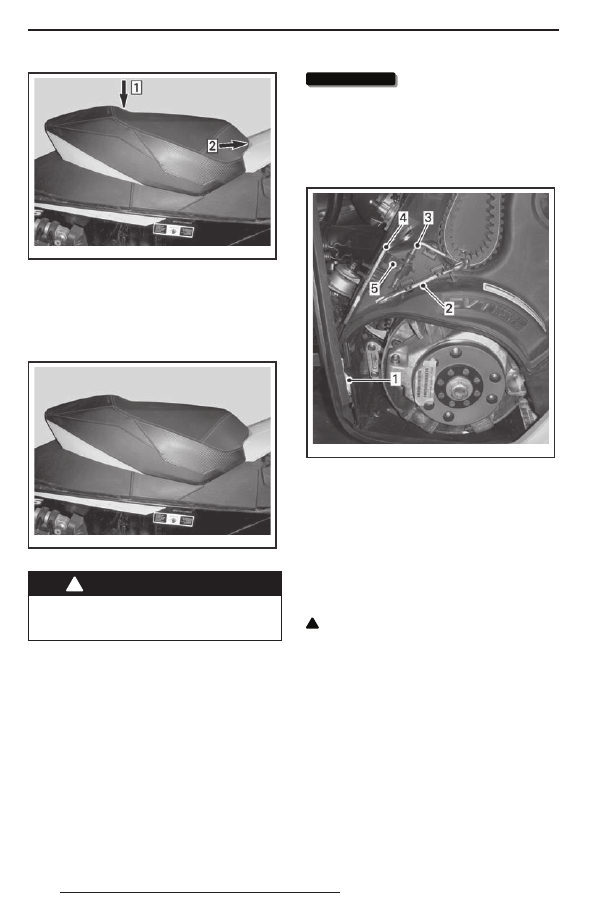

Шаг 1: Установите сиденье на место
Шаг 2:  Подайте сиденье вперёд, пока оно

не зафиксируется на месте.

ПРИМЕЧАНИЕ: При правильной установке
сиденья Вы должны услышать характерный
щелчок. Попробуйте сдвинуть сиденье, что-
бы проверить, надёжно ли оно закреплено.

mmo2 013 -004 -019

СИДЕНЬЕ УСТАНОВЛЕНО

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каж дой поездкой прове-

р я й т е  н а д ё ж н о с т ь  к р е п л е н и я

сиденья.

13)  Возимый комплект

инструментов

В комплект снегохода входит набор инстру-
ментов, необходимый для проведения эле-
ментарного технического обслуживания.
Комплект инструментов располагается непо-
средственно на защитном кожухе ведущего
шкива вариатора.

ВНИМАНИЕ

ВНИМАНИЕ

 Убедитесь, что ком-

плек т  инструментов  правильно

установлен и надёжно закреплён,

чтобы не допустить его контакт

с компонентами вариатора (CVT).

Приспособление для разведения

фланцев ведомого шкива встав-

лено в пусковой зажим.

mmo2 013 -004 -016_a

ТИПОВОЙ ВАРИАНТ
1. Пусковой шнур
2. Ключ
3.  Приспособление для разведения фланцев

ведомого шкива

4. Приспособление для регулировки
5. Пусковой зажим

14)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъёма
снегохода вручную.

!

 ОСТОРОЖНО Избегайте получе-

ния травм, при поднимании снего-

хода применяйте правильную тех-

нику подъёма — используйте силу

ног. Не поднимайте заднюю часть

снегохода, если у Вас для этого

недостаточно сил. Для подъёма

снегохода используйте соответ-

ствующие технические средства

или  обратит есь  к  ком у- н и буд ь

за помощью.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

45

mmo2 013 -004 -022_a

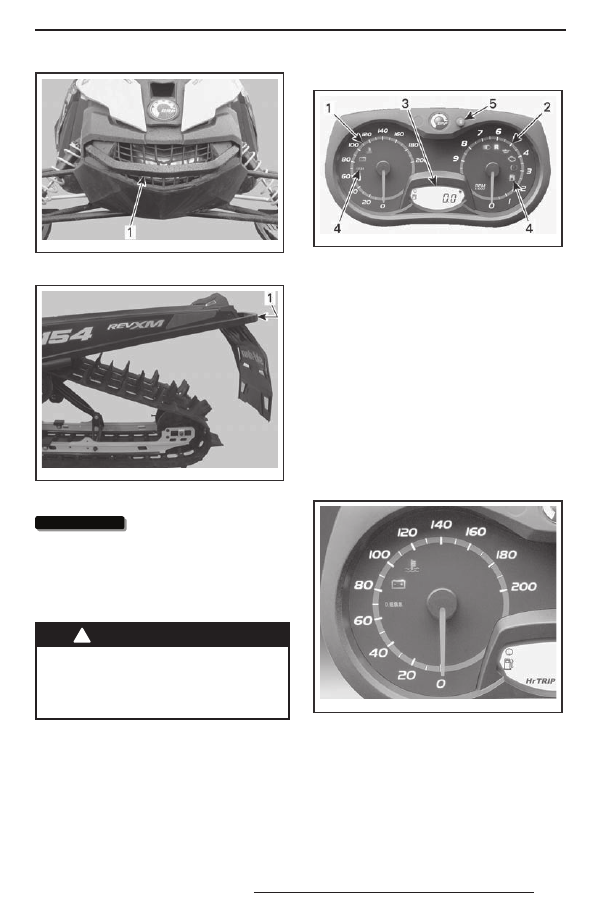

ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер

mmo2 013 -004 -023_a

ЗАДНЯЯ ЧАСТЬ
1. Задний бампер

ВНИМАНИЕ

ВНИМАНИЕ

  Не  буксируйте  и  не

поднимайте снегоход за лыжи.

15)  Аналого-цифровой

информационный центр

(стандарт)

ТОЛЬКО МОДЕЛИ MXZ TNT

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с при-

боров  отвлекает  внимание  во-

дителя от управления снегохо-

дом и особенно от наблюдения

за окружающей обстановкой.

Описание информационного центра

mmo2 013 -004 -041_a

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5.  Кнопка SET (S), расположенная на информа-

ционном центре

ПРИМЕЧАНИЕ: Информационный центр
настроен на заводе для показаний в Бри-
танской системе мер, однако, его настройку
можно изменить для показаний единиц в Ме-
трической системе мер. Для этого следует
обратиться к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения снегохода
в километрах или в милях в зависимости
от выбранной установки.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленча-
того вала двигателя в оборотах в минуту
(об/мин). Для получения фактической часто-
ты вращения коленчатого вала необходимо
показания прибора умножить на 1000.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

mmo2 013 -004 -043

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 013 -004 -041_b

1. Цифровой дисплей

Многофункциональный дисплей использу-
ется для:
–  отображения сообщения WELCOME при

активации электрооборудования;

–  отображения сообщения распознавания

ключа;

–  отображения различных параметров, вы-

бранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активированных
функциях или неисправностях;

–  отображения кодов неисправностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  выполнять  уста-

новки  режимов  информацион-

ного центра во время движения

снегохода.

4)  Сигнальные лампы

и предупреждающие сообщения

mmo2 013 -004 -042_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ
