Снегоход Ski-Doo rev-xs / rev-xm. Руководство - часть 10

ПРЕДОСТЕРЕЖЕНИЕ

Ес ли пово дом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь к авторизован-

ному дилеру Ski-Doo.

7) Многофункциональный

переключатель (кроме

Summit)

Многофункциональный переключатель рас-
положен слева на руле.

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка включения электронного реверса/за-

пуска двигателя

2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/

включения электронного реверса

Нажмите, чтобы запустить двигатель моде-
лей с электрическим стартером. Подробно
процедура пуска описана в главе «ПУСК
ДВИГАТЕЛЯ» раздела «ОСНОВНЫЕ ОПЕ-
РАЦИИ».
При работающем двигателе нажмите дан-
ную кнопку для включения электронного
реверса. См. главу «ВКЛЮЧЕНИЕ ЭЛЕК-
ТРОННОГО РЕВЕРСА (RER)» в разделе
«ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фары нажмите переключатель. Приборы
освещения автоматически включаются при
работающем двигателе.

Выключатель электрообогрева

рукояток руля

МОДЕЛИ С АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
2000 об/мин.
Выберите интенсивность обогрева рукояток
руля, создающую комфортную температуру
для Ваших рук.

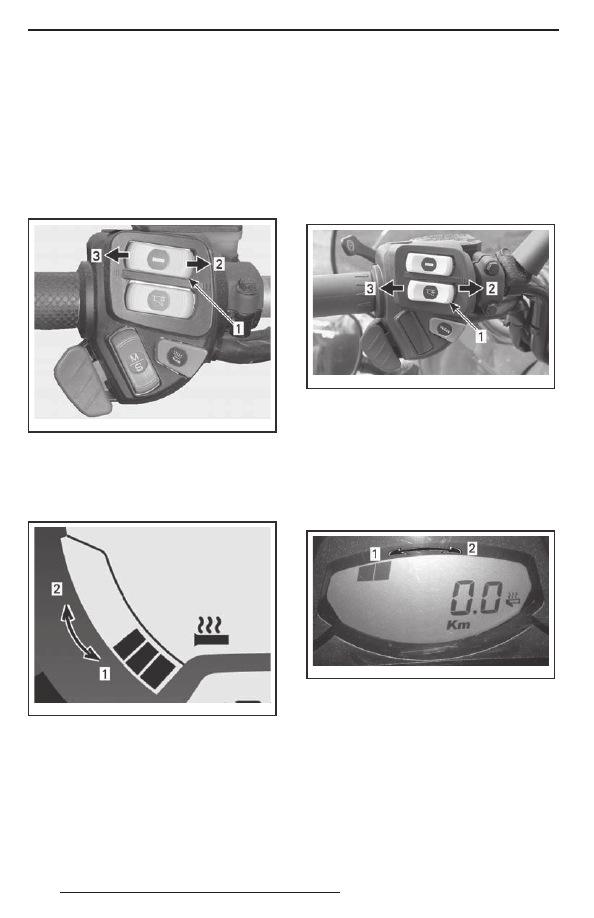

mmo2 007 -003 -003_f

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При отпускании выключате-
ля дисплей возвращается в режим отобра-
жения уровня топлива в баке.
Интенсивность обогрева отображается
на цифровом дисплее.

mmo2 013 -004 -039_a

ДИСПЛЕЙ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

МОДЕЛИ С МНОГОФУНКЦИОНАЛЬНЫМ
АНАЛОГО-ЦИФРОВЫМ ИНФОРМАЦИОН-
НЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
2000 об/мин.
Выберите интенсивность обогрева рукояток
руля, создающую комфортную температуру
для Ваших рук.

mmo2 008 -003 -009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается
на цифровом дисплее.

mmo2 007 -009 -043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

Выключатель электрообогрева

рычага дроссельной заслонки

МОДЕЛИ С АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: Обогрев функционирует
только тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.
Выберите интенсивность обогрева рычага,
создающую комфортную температуру для
большого пальца Вашей руки.

mmo2 007 -003 -003_g

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выключа-
тель интенсивность обогрева отображается
на цифровом дисплее. При отпускании ди-
сплей возвращается в режим отображения
уровня топлива в баке.

mmo2 013 -004 -040_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.
МОДЕЛИ С МНОГОФУНКЦИОНАЛЬНЫМ
АНАЛОГО-ЦИФРОВЫМ ИНФОРМАЦИОН-
НЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: Обогрев функционирует
только тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Выберите интенсивность обогрева рычага,
создающую комфортную температуру для
большого пальца Вашей руки.

mmo2 008 -003 -009_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выключа-
тель интенсивность обогрева отображается
на многофункциональном дисплее инфор-
мационного центра. При отпускании дисплей
возвращается в режим отображения уровня
топлива в баке.

mmo2 007 -009 -044_b

ДИСПЛЕЙ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

Кнопка Mode/Set (режим/установка)

МОДЕЛИ С МНОГОФУНКЦИОНАЛЬНЫМ
АНАЛОГО-ЦИФРОВЫМ ИНФОРМАЦИОН-
НЫМ ЦЕНТРОМ
Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.
– При нажатии вверх она имеет те же функ-

ции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

8) Кнопка запуска

двигателя/включения

реверса (только Summit)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 013 -004 -014_c

1. Кнопка запуска двигателя/включения

реверса

9) Переключатель света

фар (только Summit)

10) Выключатель

электрообогрева

рукояток руля (только

Summit)

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
2000 об/мин.
Выберите интенсивность обогрева рукояток
руля, создающую комфортную температуру
для Ваших рук.

mmo2 013 -004 -014_a

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается
на дисплее информационного центра.

mmo2 007 -009 -043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

11) Выключатель

электрообогрева рычага

дроссельной заслонки

(только Summit)

ПРИМЕЧАНИЕ: Обогрев рычага дроссель-
ной заслонки функционирует только тогда,
когда частота вращения коленчатого вала
превышает 2000 об/мин.
Выберите интенсивность обогрева рычага,
создающую комфортную температуру для
большого пальца Вашей руки.

mmo2 013 -004 -014_b

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее
3. Холоднее

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
