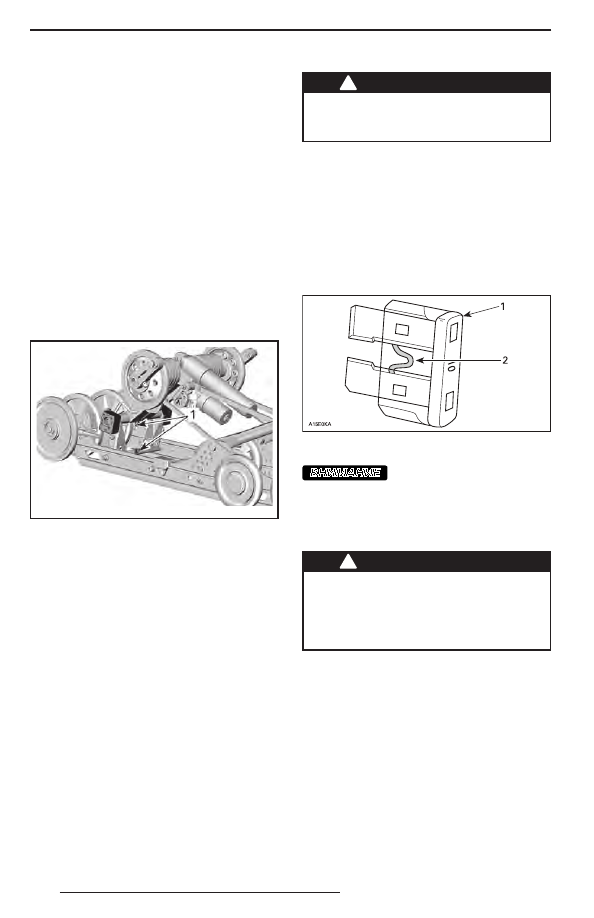

130

Состояние ленточного

ограничителя
Проверьте  ленточный  ограничитель

на наличие трещин и признаков изно-

са. Проверьте затяжку резьбовых кре-

пёжных деталей. Проверьте состояние

отверстий в ленточном ограничителе.

При необходимости заменить. Затяните

гайку крутящим моментом (10 ± 1) Н•м.
Смазка компонентов подвески
Смажьте компоненты задней подвески

в местах расположения пресс-маслёнок

синтетической смазкой SUSPENSION

GREASE (P/N 293 550 033). Периодич-

ность обслуживания указана в разделе

«РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-

ЖИВАНИЯ».

mmr201 2-005-001_a

rMOTION
1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески
Визуально проверьте затяжку крепёж-

ных элементов рулевого управления

и передней подвески (шаровые опо-

ры и шаровые шарниры рычагов и тяг

рулевого привода, болты шарнирного

крепления, болты крепления лыж и цапф

лыж, и т. д.). При необходимости обрати-

тесь к авторизованному дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков
Проверьте состояние лыж и твёрдо-

сплавных коньков. При обнаружении

признаков износа деталей обратитесь

к авторизованному дилеру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей
Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ВНИМАНИЕ

Запрещается использо-

вать предохранитель с более высоким

номиналом во избежание поврежде-

ния электрических компонентов и/

или возможного возгорания.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

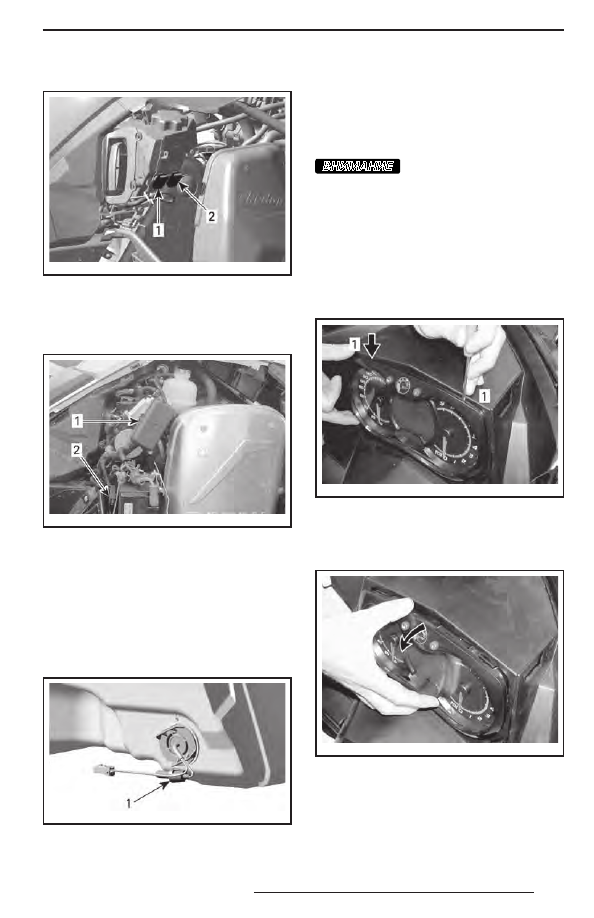

Расположение предохранителей
Снимите правую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

131

Все модели, кроме 1200 4-TEC

mmo2 007 -009-017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1. Предохранитель системы зарядки (30 А)
2. Предохранитель 5 A — START/RER

1200 4-TEC

mmo2 009 -005-022_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Блок предохранителей
2. Предохранитель системы зарядки (30 А)

Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Все модели
Предохранитель датчика уровня топлива

располагается за глушителем впуска.

mmo2 007 -009-016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего осветительного прибора.
Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до  стеклянной  колбы,  очистите

её изопропиловым спиртом, который

не оставляет плёнку на стекле.
1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

mmo2 007 -009-061_a

1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-

рону.

mmo2 007 -009-062_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

132

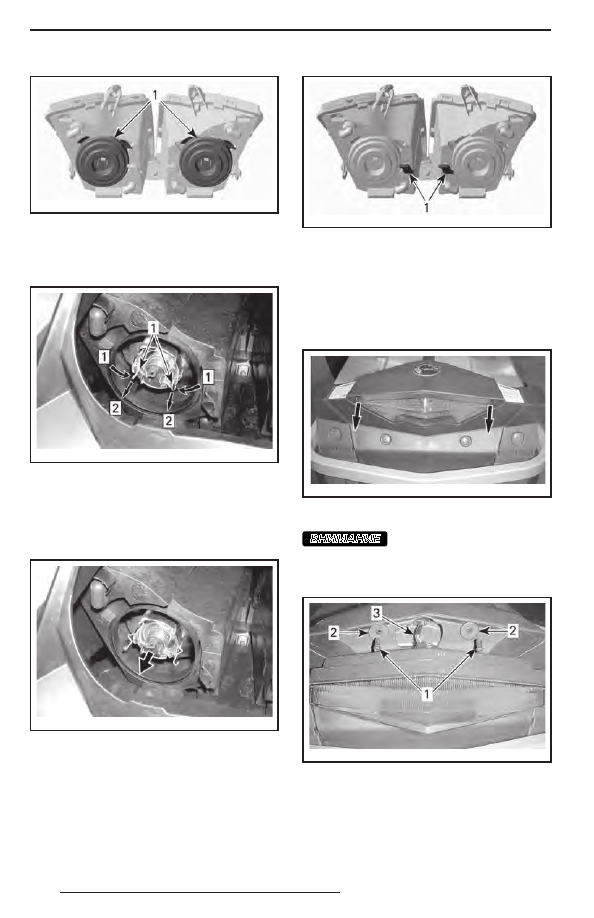

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последователь-

ности, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики
Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря
Одноместные модели
1.  Аккуратно, одновременно потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

mmr200 8-039-012_a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ

ВНИМАНИЕ

Если при снятии корпус

фонаря слишком сильно отклонить

в сторону, штифты могут сломаться

и корпус фонаря придётся заменить.

mmr200 8-039-006_a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

133

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

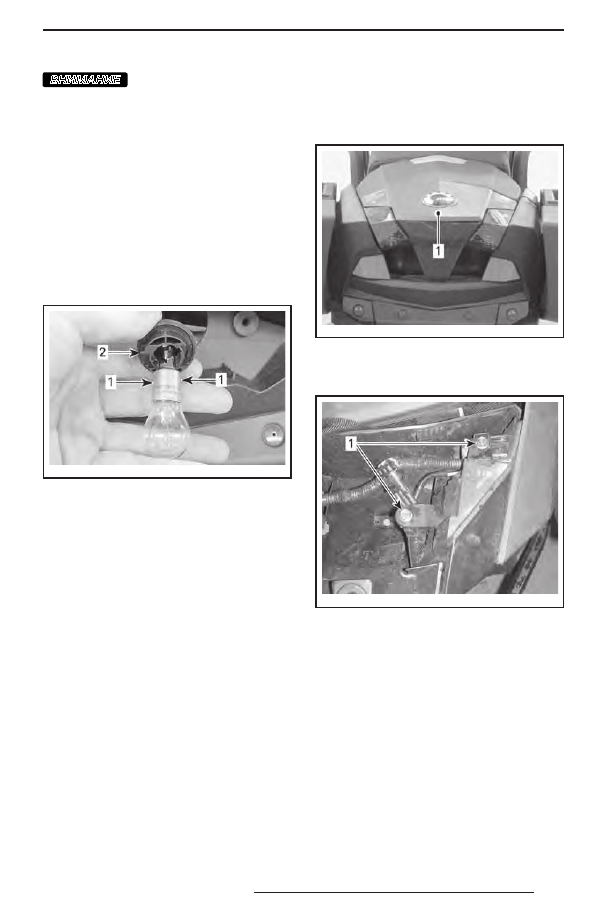

ВНИМАНИЕ

Во избежание повреж-

дения жгута проводов не вытаскивай-

те корпус фонаря слишком сильно.
2.  Повернув патрон лампы против ча-

совой стрелки, снимите его с корпу-

са фонаря.

3.  Нажав и повернув лампу против часо-

вой стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ:  Обратите  внимание

на расположение держателей на корпусе

лампы и при установке совместите их с

соответствующим фиксатором патрона.

mmr200 8-039-008_a

1. Держатели лампы
2. Фиксатор на патроне

Двухместные модели
Чтобы получит доступ к лампам:
1.  Снимите крышку заднего фонаря, по-

тянув вверх её заднюю часть.

mmo2 009 -005-026_a

1. Крышка заднего фонаря

2.  Выверните винты крепления корпуса

заднего фонаря.

mmo2 009 -005-023_a

1. Винты крепления корпуса заднего фонаря

3.  Поверните патрон против часовой

стрелки и снимите его с корпуса зад-

него фонаря.
