54

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре корот-

ких звуковых

сигнала каждые

5 минут

LOW OIL

Двухтактные двигатели: Низкий уровень инжек-
ционного масла. Остановите снегоход в безопас-
ном месте и долейте инжекционное масло.

Четырехтактные двигатели: низкое давле-
ние моторного масла. Остановите снегоход
в безопасном месте и проверьте уровень
масла. При необходимости доведите уро-
вень масла до нормы. Если уровень масла
в норме, прекратите эксплуатацию снего-
хода и свяжитесь с дилером Ski-Doo.

—

—

Низкий уровень топлива. Дисплей показы-
вает одно деление. Дозаправьте топливо
как можно раньше.

Продолжитель-

ные сигналы,

повторяющиеся

с небольшой

частотой

REVERSE

Реверс включён.

3 коротких зву-

ковых сигнала

REV. FAIL

Режим реверса не включился — попытай-
тесь снова.

—

—

Включён дальний свет фар.

—

—

WARM UP

Двигатель и/или инжекционное масло нуж-
даются в прогреве перед началом работы.
Частота вращения принудительно ограни-
чена до момента достижения необходимой
температуры (до 10 минут во время движе-
ния). Режим прогрева может включиться
после перезапуска, при эксплуатации при
очень низких температурах.

5) Кнопка MODE (M)

Кнопка используется для просмотра по-
казаний многофункционального дисплея.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой MODE (M) на много-
функциональном переключателе, ко-
торая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра,
настройки и сброса параметров, ото-
бражаемых на многофункциональном
дисплее.

Для сохранения настроек двигатель
должен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой SET (S) на многофунк-
циональном переключателе, которая
имеет аналогичное назначение.

Функциональные возможности
информационного центра

ТОЛЬКО МОДЕЛИ С МНОГОФУНКЦИО-
НАЛЬНЫМ АНАЛОГО-ЦИФРОВЫМ ИН-
ФОРМАЦИОННЫМ ЦЕНТРОМ

Многофункциональный цифровой дисп-
лей отображает разнообразную необхо-
димую водителю информацию, которая
выводится в реальном времени. Для
выбора языка отображения информа-
ции обратитесь к авторизованному ди-
леру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки
режимов информационного центра
во время движения снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

55

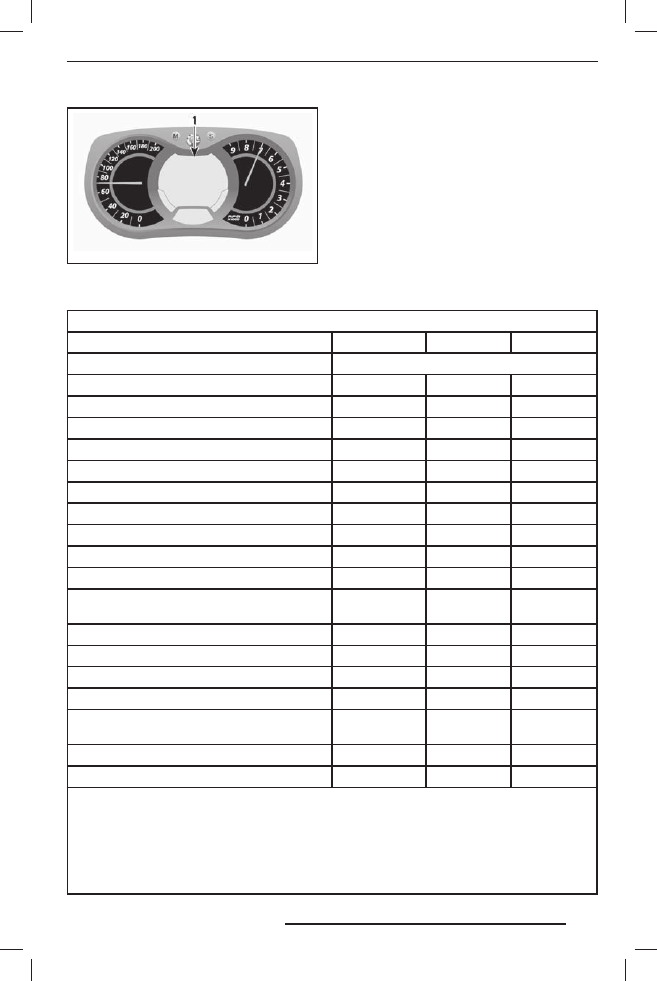

mmo2007-009-066_ u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Когда происходит первое включение
информационного центра, цифровой
дисплей по умолчанию отображает по-
следний выбранный параметр.

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

600 HO E-TEC

800R E-TEC

1200 4-TEC

A) Спидометр

Отображаются по умолчанию

B) Тахометр (об/мин)

X

X

X

C) Одометр

X

X

X

D) Счётчик пробега за поездку «A» или «B»

X

X

X

E) Счётчик моточасов

X

X

X

F) Часы

X

X

X

G) Уровень топлива

X

X

X

H) Альтиметр

X

X

N.A.

I) Максимальная скорость

X

X

X

J) Средняя скорость

X

X

X

K) Интенсивность обогрева рукояток

X

X

X

L)  Интенсивность обогрева рычага дроссель-

ной заслонки

X

X

X

M) Средний расход топлива

X

X

X

N) Суммарный расход топлива

X

X

X

O) Дисплей сообщений

X

X

X

P) Температура охлаждающей жидкости

X

X

X

(1)

Q)  Режим записи параметров прохождения

круга

(1)

Opt

Opt

Opt

R) Пневматическая подвеска (ACS)

(2)

Opt

Opt

Opt

S) Режим консервации двигателя E-TEC

X

X

N.A.

X = символом X обозначаются стандартные функции; Opt = дополнительное оборудование;
N.A. = не доступно

(1)

  Возможность отображения температуры, компаса и режима записи параметров прохождения

круга могут быть легко добавлены к функциональным возможностям Вашего снегохода в ре-
зультате установки специального дополнительного модуля, который приобретается отдельно.
Для получения дополнительной информации обращайтесь к авторизованному дилеру Ski-Doo.

(2)

 Указывается для моделей SE.

56

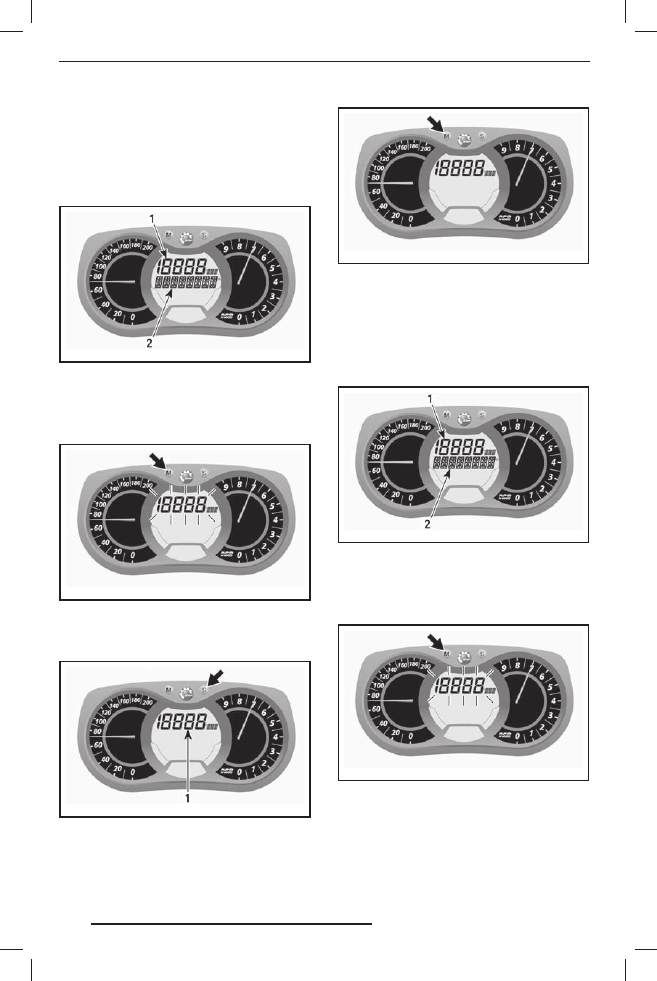

A) Спидометр

В дополнение к аналоговому спидоме-
тру скорость также может отображать-
ся на многофункциональном дисплее.

Скорость может отображаться как
на дисплее 1, так и на дисплее 2.

mmo2007-009-066_ q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2007-009-066_ m

При мигающем дисплее нажимайте
кнопку SET (S) для выбора режима спи-
дометра.

mmo2007-009-066_ n

1. Режим спидометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

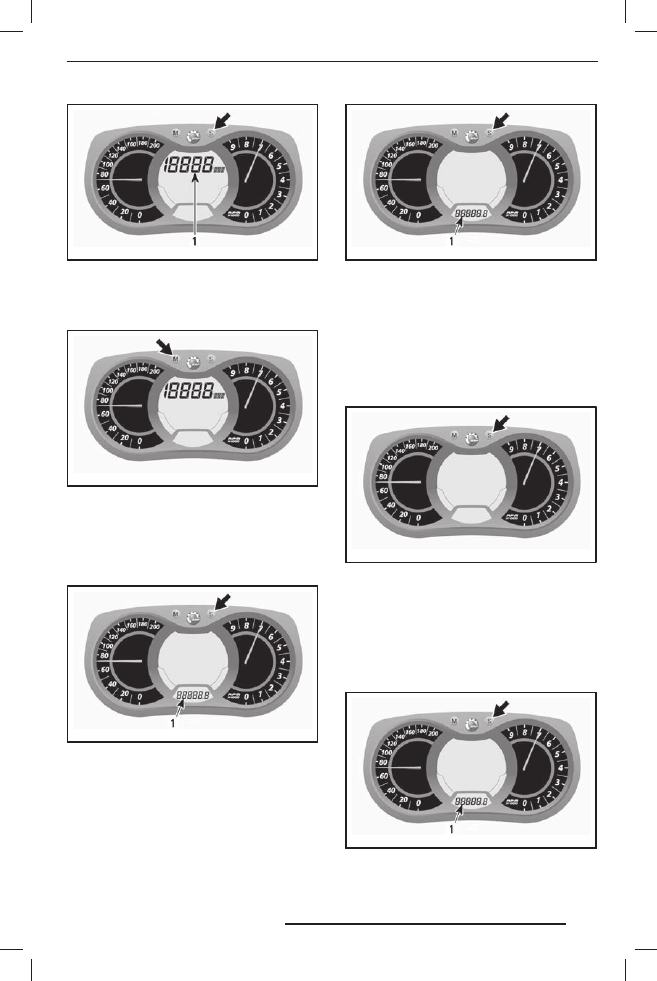

mmo2007-009-066_ o

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру
частота вращения также может отобра-
жаться на многофункциональном дисплее.

Частота вращения может отображаться
как на дисплее 1, так и на дисплее 2.

mmo2007-009-066_ q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажмите кнопку
MODE (M), затем выполните следующее:

mmo2007-009-066_ m

При мигающем дисплее нажимайте кноп-
ку SET (S) для выбора режима тахометра.

57

mmo2007-009-066_ n

1. Режим тахометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2007-009-066_ o

C) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажимай-
те кнопку SET (S).

mmo2007-009-066_ p

1. Режим одометра (км/ мили)

D)  Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A/TRIP B) нажимайте
кнопку SET (S).

mmo2007-009-066_ p

1.  Режим счётчика пробега за поездку

(TRIP A/TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

ПРИМЕЧАНИЕ: На моделях с двигате-
лем E-TEC сброс показаний счётчика
TRIB B приведёт также к обнулению
счётчика СУММАРНОГО РАСХОД А
ТОПЛИВА.

mmo2007-009-066_ k

E) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажимайте кнопку SET (S).

mmo2007-009-066_ p

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).
