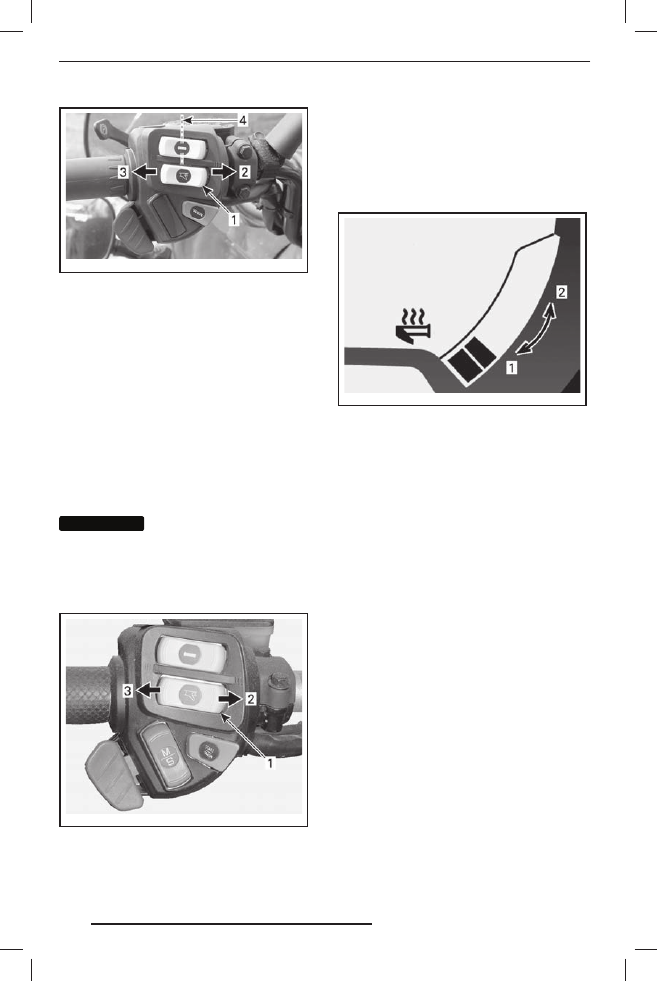

mmo2007-003-003_ c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

Модели с многофункциональным
аналого-цифровым информационным
центром

ПРИМЕЧАНИЕ: Обогрев рычага дрос-
сельной заслонки функционирует только
тогда, когда частота вращения коленча-
того вала превышает 2000 об/мин.

Выберите интенсивность обогрева ры-
чага, создающую комфортную темпера-
туру для большого пальца Вашей руки.

ВНИМАНИЕ

Данный переключатель

также используется для регулировки
подвески с пневмоподкачкой ACS.
Для получения дополнительной ин-
формации обратитесь к разделу «НА-
СТРОЙКА ПОДВЕСКИ СНЕГОХОДА».

mmo2008-003-009_ d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выклю-
чатель интенсивность обогрева ото-
бражается на многофункциональном
дисплее информационного центра.
При отпускании дисплей возвращается
в режим отображения уровня топлива
в баке.

mmo2007-009-044_ b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

ПРИМЕЧАНИЕ: Данный переключатель
также используется для регулировки
подвески с пневмоподкачкой ACS. Для
получения дополнительной информа-
ции обратитесь к разделу «НАСТРОЙКА
ПОДВЕСКИ СНЕГОХОДА».

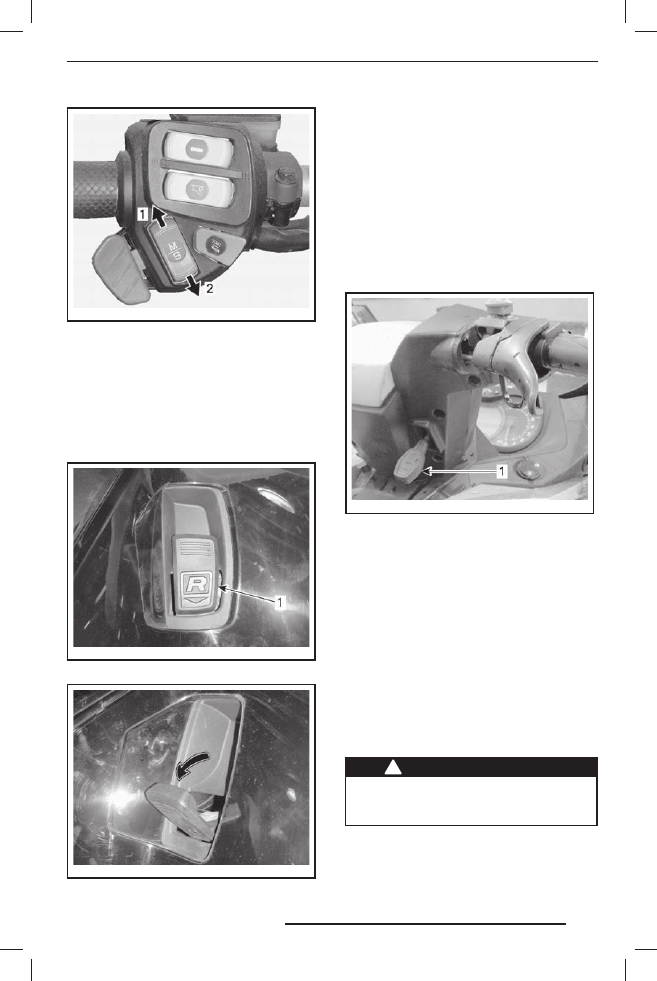

Кнопка Mode/Set
(режим/установка)

Модели с многофункциональным
аналого-цифровым информационным
центром

Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.

– При нажатии вверх она имеет те же

функции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же

функции, что и кнопка SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2008-003-009_ b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

8) Рычаг переключения

передач

Модели с ручным переключением

Данный рычаг предназначен для вклю-
чения передачи заднего хода.

mmo2009-005-015_ a

1. Рычаг включения передачи заднего хода

mmo2009-005-016_ a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАД-
НЕГО ХОДА

Более подробная информация приве-
дена в главе «ВКЛЮЧЕНИЕ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА» раздела «ОСНОВНЫЕ
ОПЕРАЦИИ».

9) Регулировка положения

руля

На указанных выше моделях предусмо-
трена возможность регулировки руля
по высоте. Регулировка выполняется
в следующей последовательности:

1. Потяните рычаг блокировки вверх.

mmo2009-005-017_ a

1. Рычаг блокировки механизма регулировки

положения руля.

2. Установите руль в нужное положе-

ние и зафиксируйте его, нажав рычаг
блокировки.

ПРИМЕЧАНИЕ: На других моделях руль
может устанавливаться в необходимое
фиксированное положение, обращай-
тесь к авторизованному дилеру Ski-Doo.

10) Зеркала

Каждое из зеркал может быть отрегу-
лировано в соответствии с пожелания-
ми водителя посредством аккуратного
нажатия на углы зеркального элемента.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется
на неподвижном снегоходе, оста-
новленном в безопасном месте.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

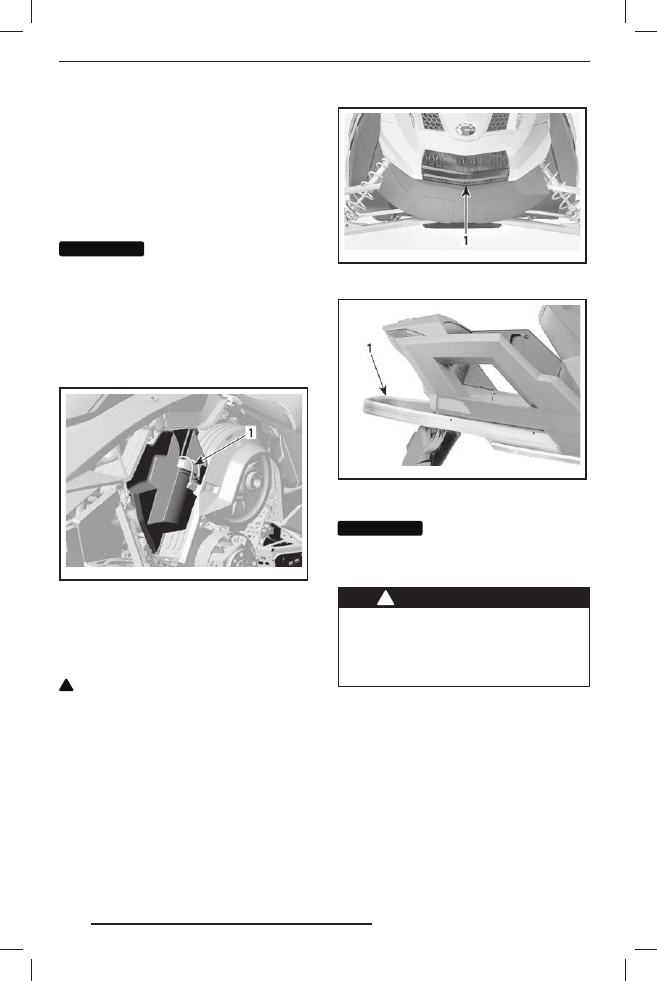

11) Возимый комплект

инструментов

В комплект снегохода входит набор
инструментов, необходимый для про-
ведения элементарного технического
обслуживания.

Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убе д ите с ь, что ком -

п л е к т и н с т ру м е н то в п ра в и л ьн о
установлен и надёжно закреплён,
чтобы не допустить его контак т
с деталями вариатора.

Чтобы снять комплект инструментов
с защитного кожуха шкива, отстегните
петлю с нижней части кожуха и извле-
ките футляр с инструментами вперёд.

mmo2008-003-061_ a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

12) Передний бампер

Используйте рукоятк у / бампер д ля
подъёма снегохода вручную.

ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преиму-
щественно используйте силу ног.
Не предпринимайте попыток под-
нять переднюю или заднюю части
снегохода, если это превосходит
Ваши физ ичес кие воз можнос ти.
Для подъёма снегохода используй-
те соответствующие технические
средства или обратитесь к кому-
нибудь за помощью.

mmo2009-005-007_ a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

mmo2009-005-008_ a

ЗАДНИЙ
1. Задний бампер

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

13) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

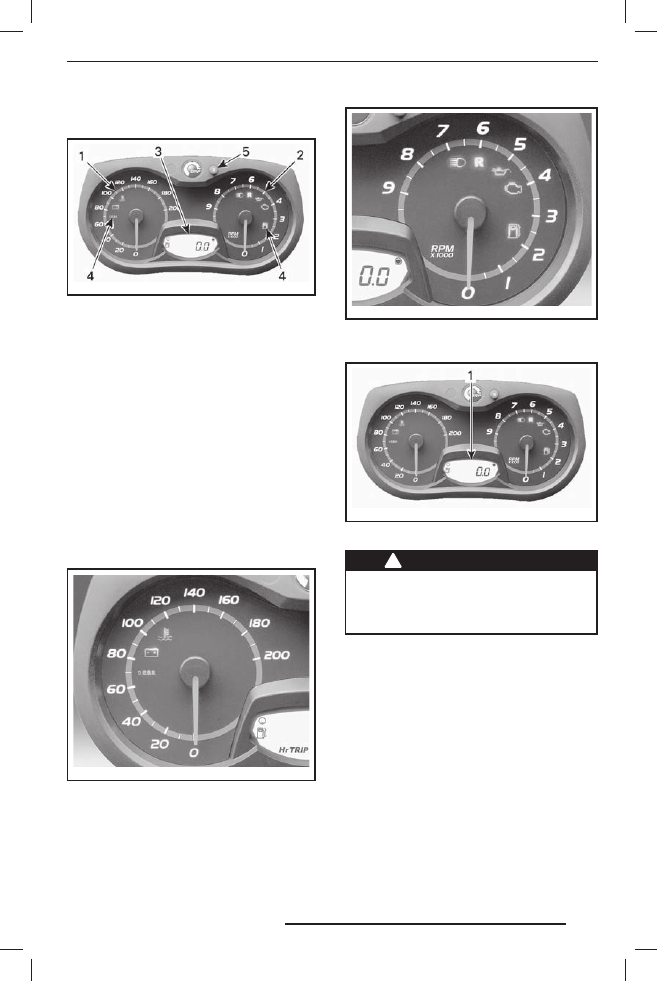

Описание информационного
центра

mmo2008-003-013_ g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного центра
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ : Ин ф о р м а ц и о н н ы й
центр настроен на заводе для показа-
ний в Британской системе мер, однако,
его настройку можно изменить для по-
казаний единиц в Метрической систе-
ме мер. Для этого следует обратиться
к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения снего-
хода (в километрах или в милях в зави-
симости от выбранной установки).

mmo2008-003-01 4

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2008-003-01 9

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2008-003-013_ h

1. Цифровой дисплей

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-
ки режимов информац ионного
центра во время движения снего-
хода.

Многофункциональный дисплей ис-
пользуется для:

– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров раз-

личных функций или режимов работы;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

– отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
