Снегоход Ski-Doo rev-xp. Руководство - часть 18

29) Выключатель обогрева

рукояток руля и рычага
дроссельной заслонки
(Freeride)

ПРИМЕЧАНИЕ: На моделях с двигате-
лями E-TEC обогрев функционирует
только тогда, когда частота враще-
ния коленчатого вала двигателя выше
2000 об/мин.

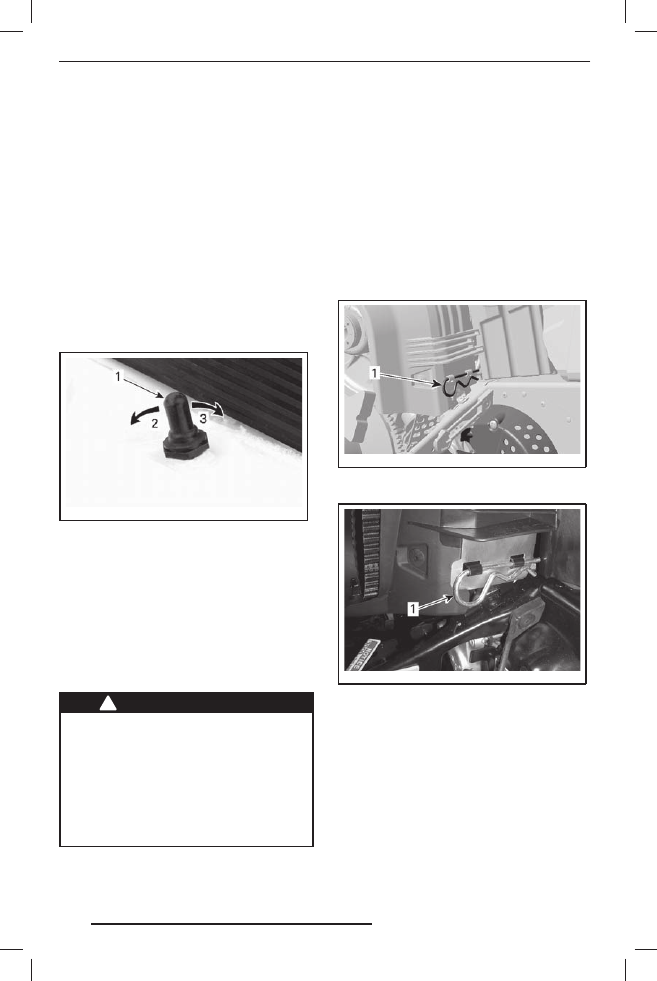

Выключатель обогрева рукояток и ры-
чага дроссельной заслонки располага-
ется на правой стороне консоли.

Установите переключатель в положе-
ние, обеспечивающее необходимую
интенсивность обогрева.

mmo2 011 -001 -004_a

1. Выключатель обогрева рукояток руля и рыча-

га дроссельной заслонки

2. Слабый обогрев
3. Сильный обогрев

Когда выключатель располагается в сред-
нем положении, обогрев выключен.

30) Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня
вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кож ухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.

Откройте левую боковую панель мотор-
ного отсека.

Извлеките проволочный фиксатор.

mmo2 008 -003 -063_a

MX Z/RENEGADE/GSX/GT
1. Проволочный фиксатор

mmo2 013 -003 -003_a

FREERIDE/SUMMIT
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из пе-
редних выступов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.

Поместите передний левый вырез ко-
жуха над длинным выступом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

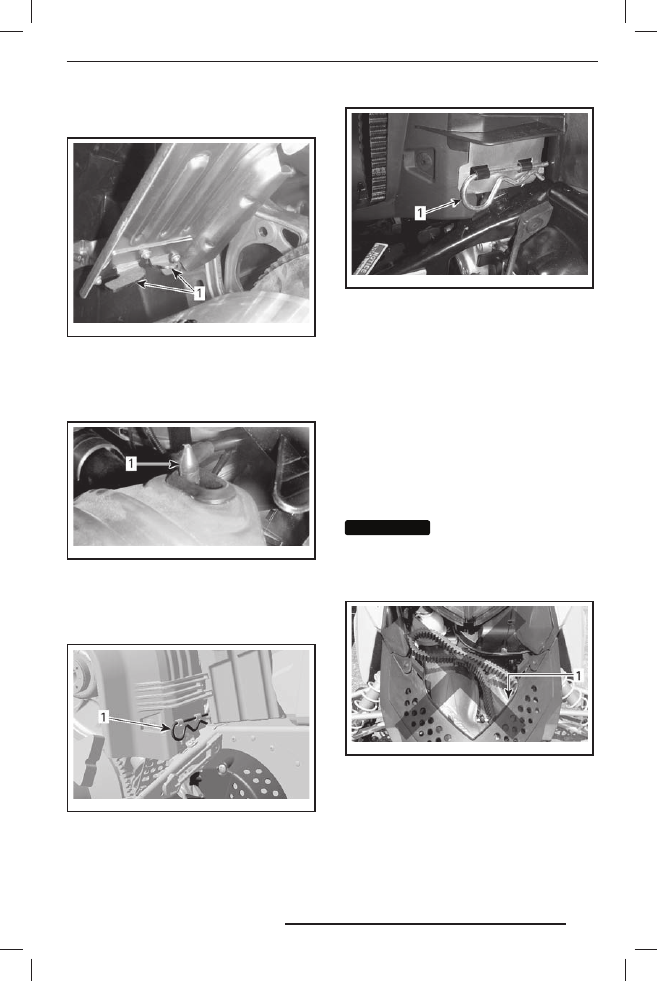

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.

mmo2 009 -003 -010_a

ТИПОВОЙ ВАРИАНТ
1. Выступы

Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.

mmo2 009 -003 -011_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец

Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.

mmo2 008 -003 -063_a

MX Z/RENEGADE/GSX/GT
1. Проволочный фиксатор

mmo2 013 -003 -003_a

FREERIDE/SUMMIT
1. Проволочный фиксатор

31) Держатель запасного

ремня вариатора

Модели с одним воздухозаборником

Запасной ремень вариатора следует
хранить в специальном держателе.

ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.

Уложите запасной ремень и закрепите
его с помощью застёжки типа «липуч-
ка», как показано на рисунке.

ВНИМАНИЕ

Во избежание повреж-

дения ремня вариатора, закреплён-
ного в держателе, убедитесь в от-
сутствии его контакта с выпускной
трубой.

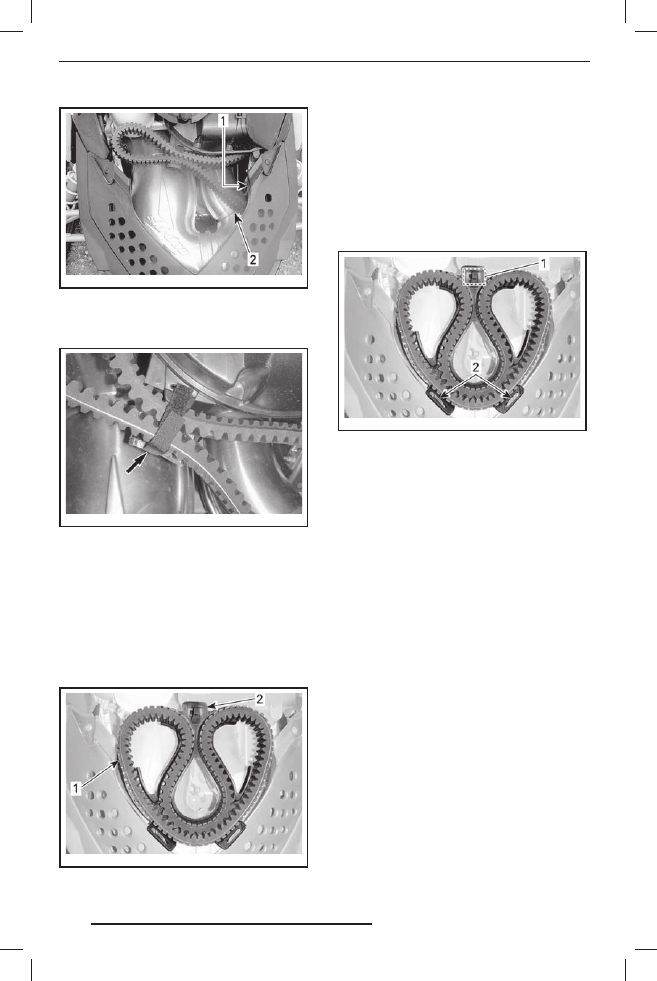

mmo2 008 -003 -056_a

НЕВЕРНАЯ УСТАНОВКА
1. Ремень вариатора касается выпускной трубы

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

mmo2 008 -003 -018_a

ВЕРНАЯ УСТАНОВКА
1. Ремень вариатора над бампером
2. Убедитесь в отсутствии контакта с выпускной

трубой

mmo2 009 --003-008_ a

ЗАКРЕПИТЕ ЗАСТЁЖКОЙ ТИПА «ЛИПУЧКА»

Модели с двумя воздухозаборниками

Запасной ремень вариатора следует
хранить в специальном держателе.

ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.

Установите запасной ремень вариато-
ра, как показано на рисунке.

mmo2 011 -001 -006_a

1. Ремень вариатора
2. Держатель ремня вариатора

Убедитесь, что держатель ремня ва-
риатора правильно установлен на сне-
гоходе.

– Вставьте верхний фиксатор (под верх-

ней частью держателя) в паз правого
винта глушителя шума впуска воздуха.

– Разместите удерживающие пазы над

фиксаторами крышки нижнего под-
дона.

mmo2 011 -001 -006_b

1. Верхний фиксатор (под)
2. Пазы над фиксаторами крышки нижнего

поддона

Модели Freeride и Summit

Запасной ремень вариатора может хра-
ниться в держателе, расположенном
на защитном кожухе ремня вариатора.

ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.

Расположите запасной ремень вариа-
тора в посадочном месте защитного
кожуха ремня вариатора.

Закрепите его на месте, введя в заце-
пление с удерживающими фиксаторами.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

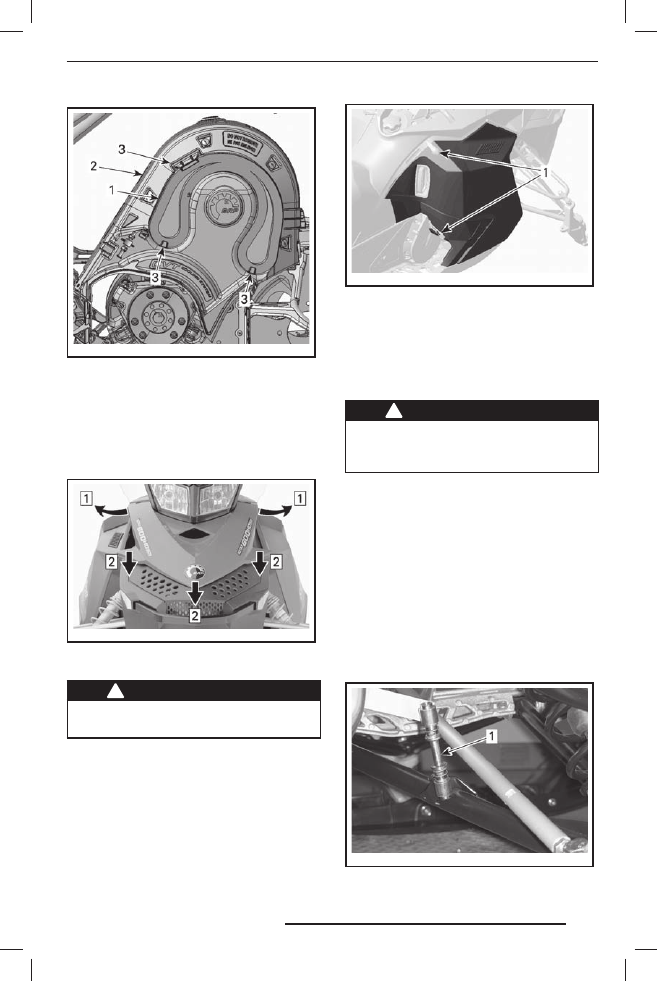

mmo2 012 -005 -907_a

1. Запасной ремень вариатора.
2. Защитный кожух ремня вариатора
3. Удерживающие фиксаторы

32) Капот

Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.

mmo2 008 -003 -015_a

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода со снятым капотом.

33) Боковые панели

Для открывания боковой панели рас-
тяните и отстегните защёлки.

mmo2 008 -003 -075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Для снятия боковой панели открой-
те её, а затем поднимите. Освободи-
те нижнюю петлю из прорези, затем,
опустив панель, освободите верхнюю
петлю.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

34) Быстросъёмная

тяга стабилизатора
поперечной
устойчивости

Быстросъёмная тяга стабилизатора по-
перечной устойчивости располагается
с правой стороны.

Снимите быстросъёмную тягу без ис-
пользования специальных инструмен-
тов, чтобы улучшить управляемость
при движении вдоль склона и в глубо-
ком снегу.

mmo2 013 -003 -002_a

ТИПОВОЙ ВАРИАНТ
1. Быстроразъёмное соединение

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:54
