Нажмите и удерживайте кнопку SET (S)
для активизации режима настройки.

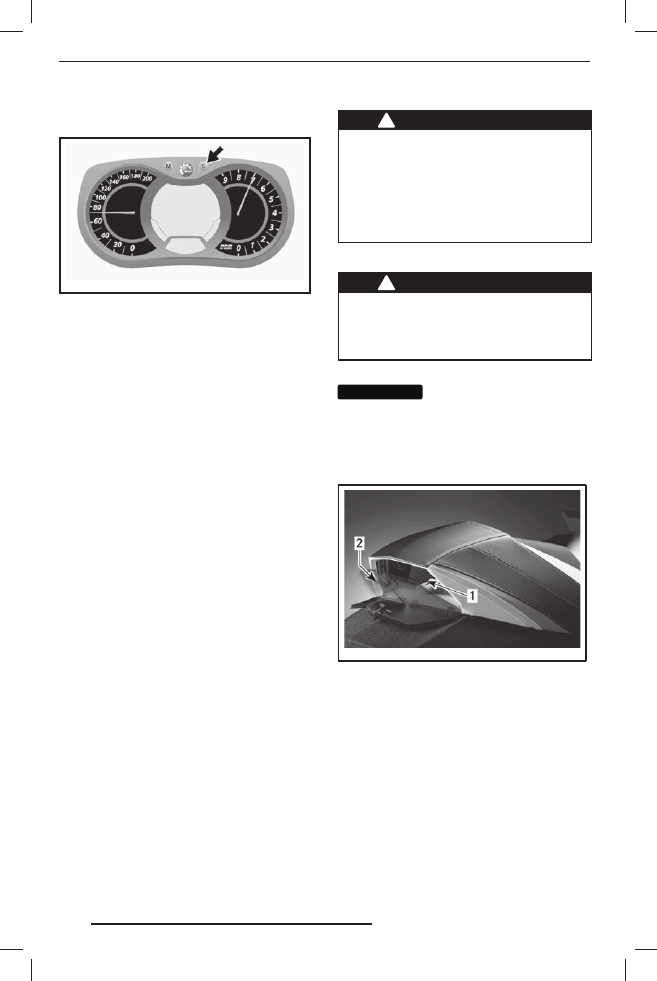

mmo2 007 -009 -066_k

Для изменения значения в поле «часы»,
во время мигания соответствующего
значения, нажимайте кнопку SET (S).

Для перехода в режим изменения значе-
ния в поле «минуты», при мигании значе-
ния в поле «часы», нажмите кнопку MODE
(M). Для изменения значения в поле «ми-
нуты» нажимайте кнопку SET (S).

Нажмите кнопку MODE (M) для сохра-
нения настройки часов и выхода.

Выбор единиц измерения
(км/ч или миль/ч)

Можно установить метрические едини-
цы измерения или единицы измерения,
принятые в Великобритании и США.
Обратитесь к авторизованному диле-
ру Ski-Doo.

Выбор языка отображения информации

Предусмотрена возможность измене-
ния языка сообщений информационно-
го центра. Для изменения языковых на-
строек и настройки информационного
центра в соответствии с Вашими пред-
почтениями обращайтесь к авторизо-
ванному дилеру Ski-Doo.

17) Захват на руле

Модели Summit и Renegade Backcountry

Специальный захват на руле предназна-
чен для того, чтобы водитель держался
за него во время движения по склону.

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для
буксировки или подъёма снего-
хода. Его единственное назначе-
ние — служить опорой во время
движения по ск лону. При этом
одна рука всегда должна держать-
ся за руль.

18) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н ы е о тд е л е н и я д о л ж н ы
быть надёжно закрыты и в них
не должны располагаться острые,
тяжёлые или хрупкие предметы.

Все модели, кроме Grand Touring

ВНИМАНИЕ

МАКСИМАЛЬНАЯ гру-

зоподъёмность 1,8 кг (груз должен
быть равномерно распределён).

Поверните защёлку вправо, а затем
потяните вниз правую сторону крыш-
ки, чтобы открыть багажное отделение.

mmo2 013 -003 -001_a

1. Багажное отделение
2. Защёлка

Сначала подайте левую сторону крыш-
ки обратно вверх, а затем нажмите
на правую часть крышки и поверните
защёлку вправо, чтобы запереть.

Grand Touring

Багажное отделение располагается
в задней части сиденья.

Руководство по эксплуатации распола-
гается в багажном отделении.

Просто открывается и закрывается бла-
годаря застёжке-молнии.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

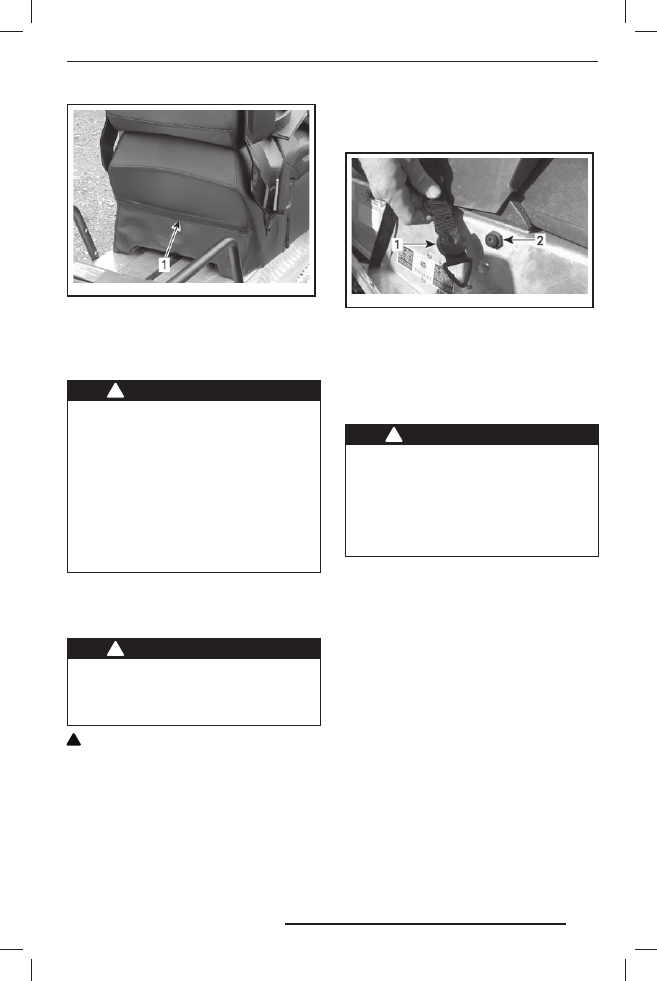

mmo2 010 -003 -008_a

1. Застёжка-молния багажного отделения

19) Задняя багажная

площадка

Только Grand Touring

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике
должны быть надёжно закрепле-
ны. Не перевозите хрупкие пред-
меты. Груз на багажнике может
ухудшить управляемость снего-
хода. Отрег улируйте под веск у
в соответствии с нагрузкой. Гру-
зоподъёмность задней багажной
площадки ограничена : МАКСИ-
МУМ — 15,8 кг. При перевозке гру-
за снижайте скорость движения.

20) Сумка тоннельного

типа (не показана)

Только GSX LE

ПРЕДОСТЕРЕЖЕНИЕ

Сумка тоннельного типа должна
быть надёжно закрыта и в ней
не должны располагаться острые,
тяжёлые и хрупкие предметы.

ОСТОРОЖНО Максимальная мас-

са груза, размещаемого в данной
сумке, — 1,4 кг (груз должен быть
равномерно распределён).

Сумка тоннельного типа крепится
к тоннелю с помощью ремней и заце-
пов. Для установки, прикрепите пласти-
ковые наконечники ремней к зацепам
на тоннеле и отрегулируйте ремни.

Для снятия сумки тоннельного типа,
потяните пластиковые наконечники
ремней вниз, и снимите их с зацепов.

msi20 09-005 -004

1. Ремень
2. Зацеп

21) Пассажирское сиденье

Только Grand Touring

Фиксированное пассажирское сиденье
со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Во в рем я д вижени я с негоход а
п а с с а ж и р ( - ы ) д о л же н с и д е т ь
на своём месте, опираясь ногами
на подножки и держась руками
за поручни. Соблюдайте это про-
стое правило, и риск падения пас-
сажира будет сведён к минимуму.

22) Задние поручни

Только Grand Touring

Задние поручни служат для того, чтобы
пассажир мог за них держаться.

23) Выключатель обогрева

поручней пассажира

Только Grand Touring

Выключатель может занимать одно
из трёх фиксированных положений.
Установите его в такое положение,
при котором будет обеспечиваться ком-
фортная температура для Ваших рук.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

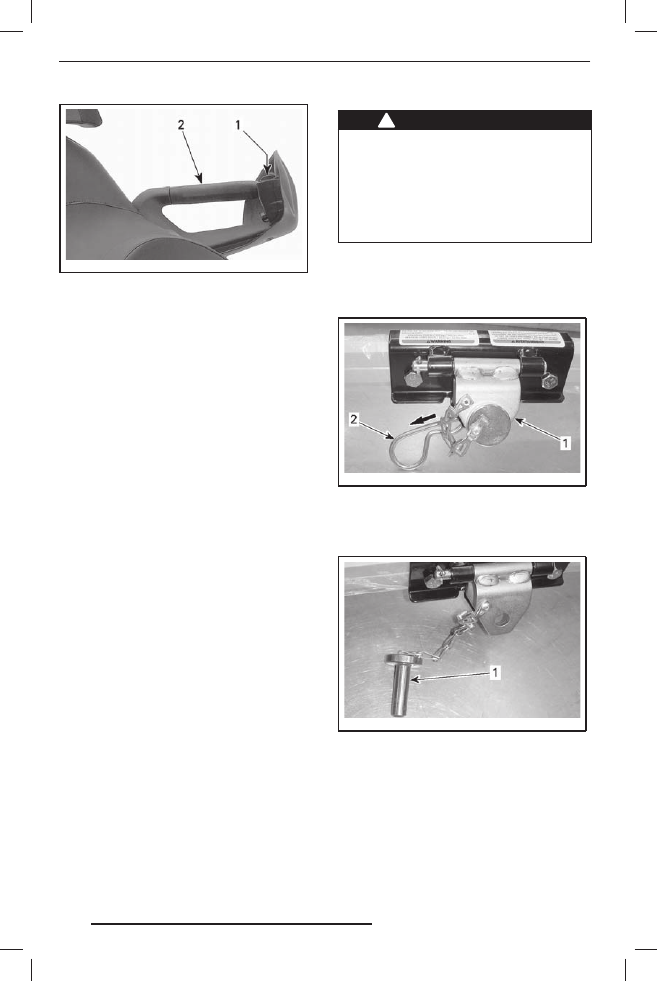

mmo2 008 -003 -022_a

ЛЕВАЯ ЗАДНЯЯ РУКОЯТКА
1. Выключатель
2. Левая задняя рукоятка

24) Гнездо для

подключения
электрообогрева
забрала шлема

Только Grand Touring и GSX

К этому гнезду можно подк лючить
электрообогрев забрала шлема. На-
пряжение подаётся только при работа-
ющем двигателе. В комплект снегохода
входит удлинительный витой провод.

25) Электрическая розетка

(12 В)

Только GSX LE

Электрическая розетка предназначена
для подключения электроприборов, на-
пряжение питания которых составляет
12 В. Напряжение подаётся только при
работающем двигателе.

26) Сцепное устройство

(только модели для
Европы)

Сцепное устройство можно использо-
вать для буксировки различных грузов.
Используйте буксировочную тягу.

ПРИМЕЧАНИЕ: Допустимый вес бук-
сируемого груза указан в табличке
на корпусе снегохода. Не перегружай-
те снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-
ровки груза запрещено. Исполь-
зуйте жёсткую буксирную тяг у.
Груз, буксируемый на канате, мо-
жет врезаться в снегоход при вне-
запном торможении или на скло-
не и опрокинуть его.

Порядок пользования сцепным
устройством

Сняв проволочный фиксатор, отсоеди-
ните сцепное устройство от опоры.

mmo2 010 -009 -003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устрой-
ства и присоедините буксирную тягу.

mmo2 010 -009 -004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволоч-
ного фиксатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53

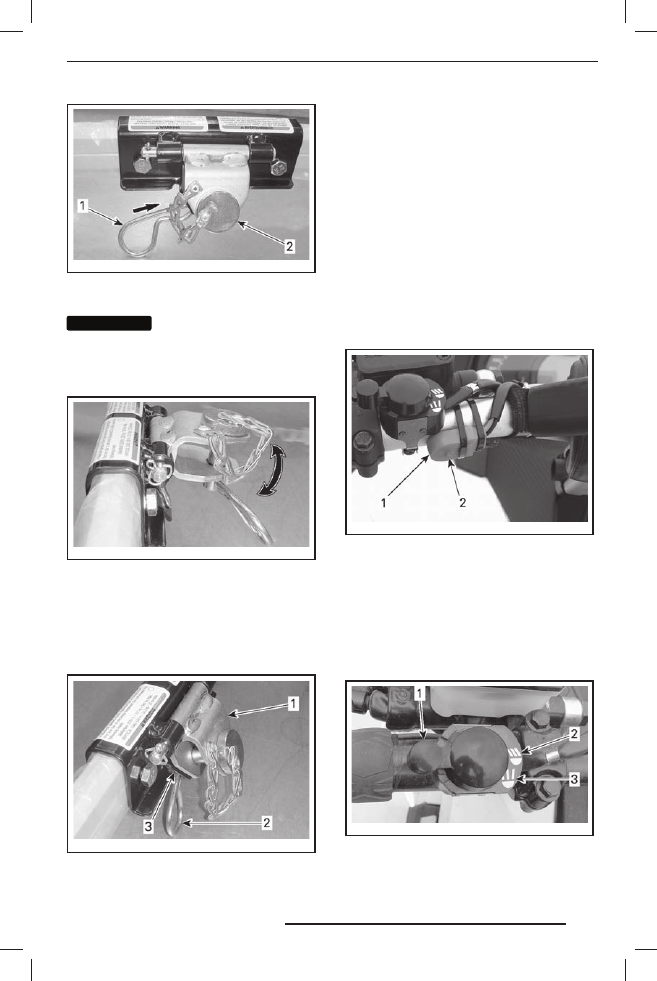

mmo2 010 -009 -003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсоединяйте сцеп-
ное устройство от опоры. Убедитесь,
что при буксировке сцепное устрой-
ство перемещается свободно.

mmo2 010 -009 -005_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО ДОЛЖ-
НО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Что б ы из б еж ат ь п ояв ления ш у м а
во время движения, когда сцепное
устройство не используется, закре-
пляйте его на основании с помощью
проволочного фиксатора.

mmo2 010 -009 -006_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

27) Кнопка Start/RER

(Freeride)

Кнопка START/RER (пуск /включение
электронного реверса) располагается
на левой стороне руля.

Нажмите, чтобы запустить двигатель
моделей с электрическим стартером.
Подробно процедура пуска описана
в главе «ЗАПУСК ДВИГАТЕЛЯ» раздела
«ОСНОВНЫЕ ОПЕРАЦИИ».

Когда двигатель запущен, нажмите
кнопку, чтобы включить электронный
реверс. См. главу «ВКЛЮЧЕНИЕ ЭЛЕК-
ТРОННОГО РЕВЕРСА (RER)» в разделе
«ОСНОВНЫЕ ОПЕРАЦИИ».

mmo2 011 -001 -003_a

1. Кнопка Start/RER
2. Нажать здесь

28) Переключатель света

фар (Freeride)

Переключатель света фар располага-
ется на левой стороне руля.

Переключатель используется для вклю-
чения ближнего или дальнего света фар.

mmo2 010 -007 -006_a

ТИПОВОЙ ВАРИАНТ
1. Переключатель света фары
2. Ближний свет
3. Дальний свет

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

20.09.2012 15:18:53
