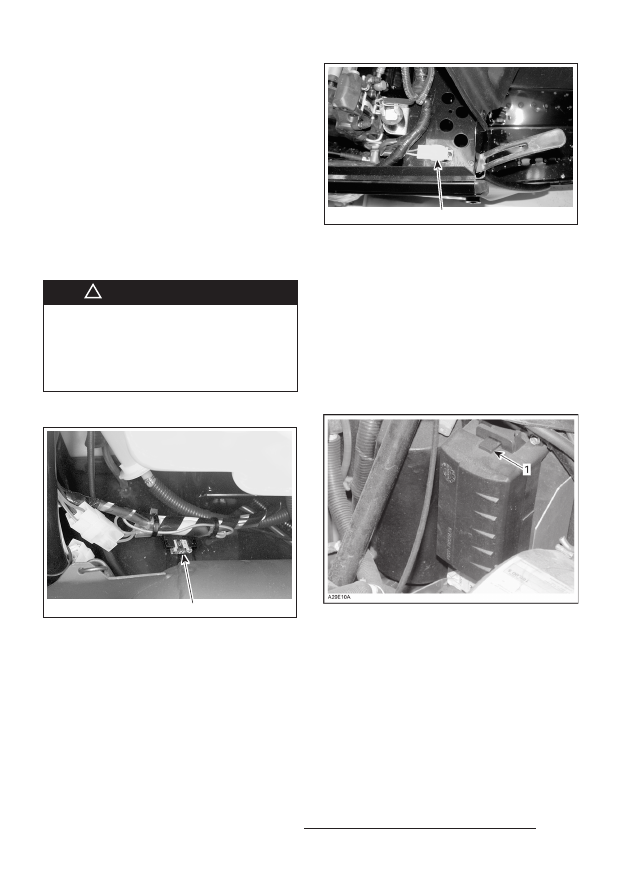

Предохранитель системы запуска
двигателя и электророзетки

Skandic Series, кроме SWT V3800

Цепи системы запуска двигателя и электро
розетка (если имеется) защищены предохра
нителем на 20 А. Расположение предохрани
теля показано на рисунках ниже. В случае
отказа электрического стартера или элект
ророзетки в первую очередь проверьте и при
необходимости замените предохранитель.

ОСТОРОЖНО. Не используйте предохрани
тель, рассчитанный на больший ток — это
может привести к серьезному повреждению
электрических компонентов и/или возгора
нию снегохода.

ПРЕДОХРАНИТЕЛЬ СИСТЕМЫ ЭЛЕКТРИ
ЧЕСКОГО ПУСКА ДВИГАТЕЛЯ И ЭЛЕКТРО
РОЗЕТКИ – SKANDIC LT E/WT 550/SWT
1. Держатель предохранителя

Skandic WT 550/SWT 550 F/LT E

Skandic WT 600/SUV

A29E0LA

1

1

A29E0YA

ПРЕДОХРАНИТЕЛЬ СИСТЕМЫ ЭЛЕКТРИ
ЧЕСКОГО ПУСКА ДВИГАТЕЛЯ И ЭЛЕКТРО
РОЗЕТКИ – SKANDIC WT 600/SUV
1. Держатель предохранителя

Expedition TUV Series/Skandic
SWT V3800

SDI Models

Откройте бокс предохранителей. Для этого
нажмите защелку на крышке блока и откинь
те ее. Табличка с обозначениями предохра
нителей находится на крышке.

Установите и устраните причину пе'
регорания предохранителя, прежде
чем снова пускать двигатель. При не'
обходимости обратитесь за помо'
щью к дилеру SKI'DOO.

       ПРЕДОСТЕРЕЖЕНИЕ

!

1. Защелка крышки

46

25) Багажное отделение

Все багажные отделения должны
быть надежно закрыты. Не оставляй'
те в багажных отделениях тяжелые
или хрупкие предметы.

Багажное отделение расположено под сиде
ньем. Для доступа к багажному отделению
поднимите защелку и снимите сиденье.

       ПРЕДОСТЕРЕЖЕНИЕ

!

SKANDIC LT/WT/SUV
1. Поднимите защелку сиденья

A22H0JA

1

A29H01A

SKANDIC SWT 550 F
1. Поднимите защелку сиденья

Во избежание травм не пытайтесь
поднять тяжелый снегоход в одиноч'
ку. Пользуйтесь подъемными устрой'
ствами и приспособлениями, позо'
вите кого'нибудь на помощь.

       ПРЕДОСТЕРЕЖЕНИЕ

!

1

A03H0KA

ТИПОВОЙ ВАРИАНТ
1. Передние рукоятки

ОСТОРОЖНО. Не используйте лыжи для бук
сировки или подъема снегохода.

Все модели 4–ТЕС

ОСТОРОЖНО. Не используйте передний
бампер для подъема снегохода.

Модели 4'ТЕС

1. Бокс предохранителей
2. Защелка крышки

24) Передние рукоятки/передний

бампер

Используйте передние рукоятки и бампер
для подъема снегохода вручную.

47

26) Задняя багажная площадка

Предметы на задней багажной пло'
щадке должны быть надежно закреп'
лены. Не перевозите хрупкие пред'
меты. Тяжелый груз на задней багаж'
ной площадке может ухудшить уп'
равляемость снегохода.

ОСТОРОЖНО. Отрегулируйте подвеску в
соответствии с нагрузкой. Грузоподъем
ность этой площадки ограничена. При пере
возке груза передвигайтесь осторожно. Не
ровности дороги преодолевайте на малой
скорости.

27) Возимый комплект инструментов

Снегоход укомплектован инструментами,
необходимыми для проведения основных
операций по техническому обслуживанию.

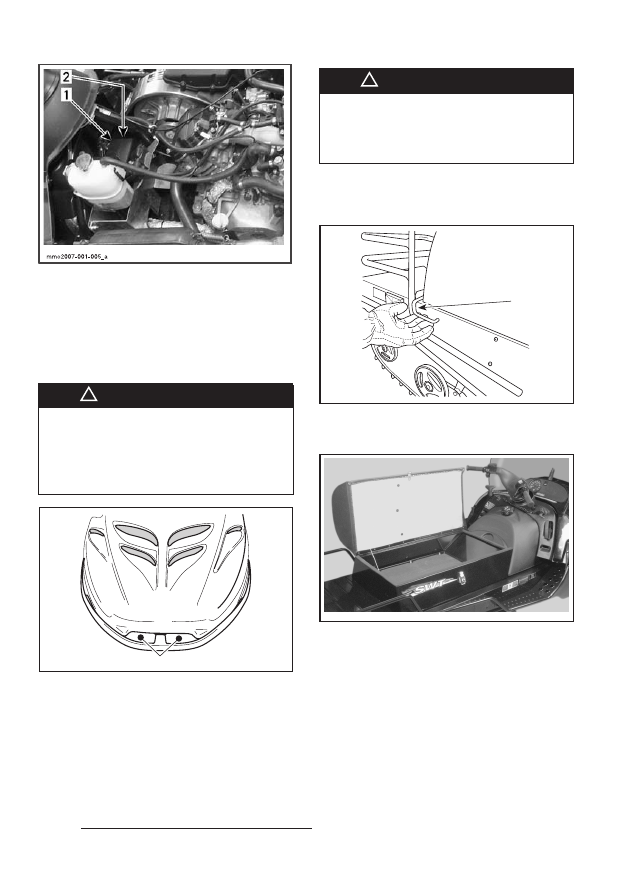

28) Держатель запасных свечей

зажигания

Только Skandic LT/LT E

В моторном отсеке имеется специальное от
деление для хранения запасных свечей за
жигания. В нем свечи защищены от влаги и
механических воздействий, которые могут
нарушить регулировку и повредить свечи.

       ПРЕДОСТЕРЕЖЕНИЕ

!

1

A29D1RA

SKANDIC LT/LT E
1. Держатель запасных свечей зажигания

Затяните свечи в держателе свечным ключом
(имеется в комплекте инструментов), чтобы
они не выпали от вибрации во время движе
ния снегохода.

ПРИМЕЧАНИЕ.  Запасные свечи зажигания
не входят в комплект поставки снегохода.

ПРИМЕЧАНИЕ. Перед установкой свечи за
жигания проверьте искровой зазор (см. Тех
нические характеристики).

ОСТОРОЖНО. Не регулируйте искровой за
зор свечей BR9ECS.

29) Ремень сиденья

Ремень сиденья предназначен для того, что
бы пассажир держался за него во время дви
жения снегохода.

30) Буксирный крюк

Буксирный крюк можно использовать для
буксировки различных устройств и грузов.
Используйте жесткую сцепку.

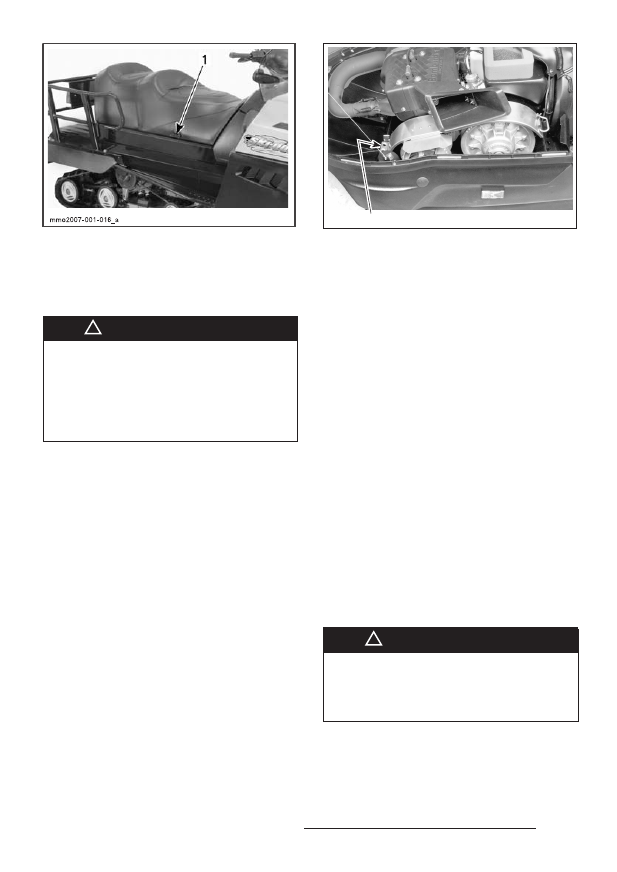

31) Щитки и кожухи

ТИПОВОЙ ВАРИАНТ – EXPEDITION TUV/
SKANDIC SWT V800
1. Поднимите защелку сиденья

Пуск двигателя со снятым кожухом
ремня вариатора, с открытым капо'
том и/или снятыми боковыми пане'
лями категорически запрещен.

       ПРЕДОСТЕРЕЖЕНИЕ

!

48

Некоторые узлы снегохода ограждены щит
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи
мися деталями механизмов и оберечь води
теля или пассажира от случайного прикосно
вения к сильно нагретым деталям двигателя.
Все щитки и кожухи должны всегда стоять на
своем месте. Не регулируйте движущиеся
детали механизмов при работающем двига
теле.

32) Ветровое стекло

Ветровое стекло защищает водителя от по
рывов ветра и снега, делая поездку более
комфортабельной.

33) Топливный кран

Skandic LT/LT E

Поверните топливный кран в положение OFF,
чтобы перекрыть поступление топлива в дви
гатель при транспортировке снегохода или
во время хранения.

ПРИМЕЧАНИЕ. Топливный кран находится в
моторном отсеке.

Все модели, кроме Skandic LT/LT E

Эти модели оснащены автоматическим топ
ливным краном.

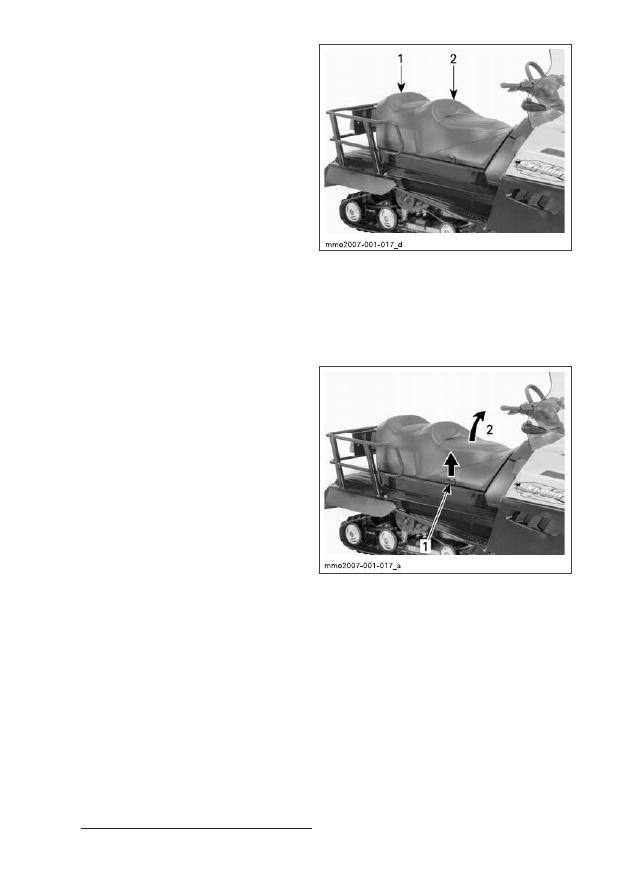

34) Модульное сиденье

Expedition TUV Series/
Skandic SWT V3800

Эти 2местные модели можно легко превра
тить в одноместные. В частности, такое пре
образование очень удобно, если Вы хотите
увеличить место для перевозки багажа или
груза.

ТИПОВОЙ ВАРИАНТ
1. Сиденье пассажира (удаляемое)
2. Сиденье водителя

Чтобы удалить сиденье пассажира, подними
те защелку сиденья, затем переверните си
денье водителя.

ТИПОВОЙ ВАРИАНТ
1. Защелка сиденья
2. Перевернуть сиденье водителя

Сдвиньте сиденье пассажира вперед, подни
мите и снимите сиденье .

ОСТОРОЖНО. На моделях с поручнями для
пассажиров отсоедините разъем электро
обогрева поручней, перед тем как снимать
сиденье.
