Защитный кожух ремня ва-

риатора

Снятие защитного кожуха ремня ва-

риатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

– со снятым кожухом ремня вари-

атора и щитками;

– с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите колпачок шнура безопасности
(ключ DESS).
Откройте левую боковую панель моторного
отсека, см. раздел «КОРПУС».
Извлеките фиксирующую шпильку.

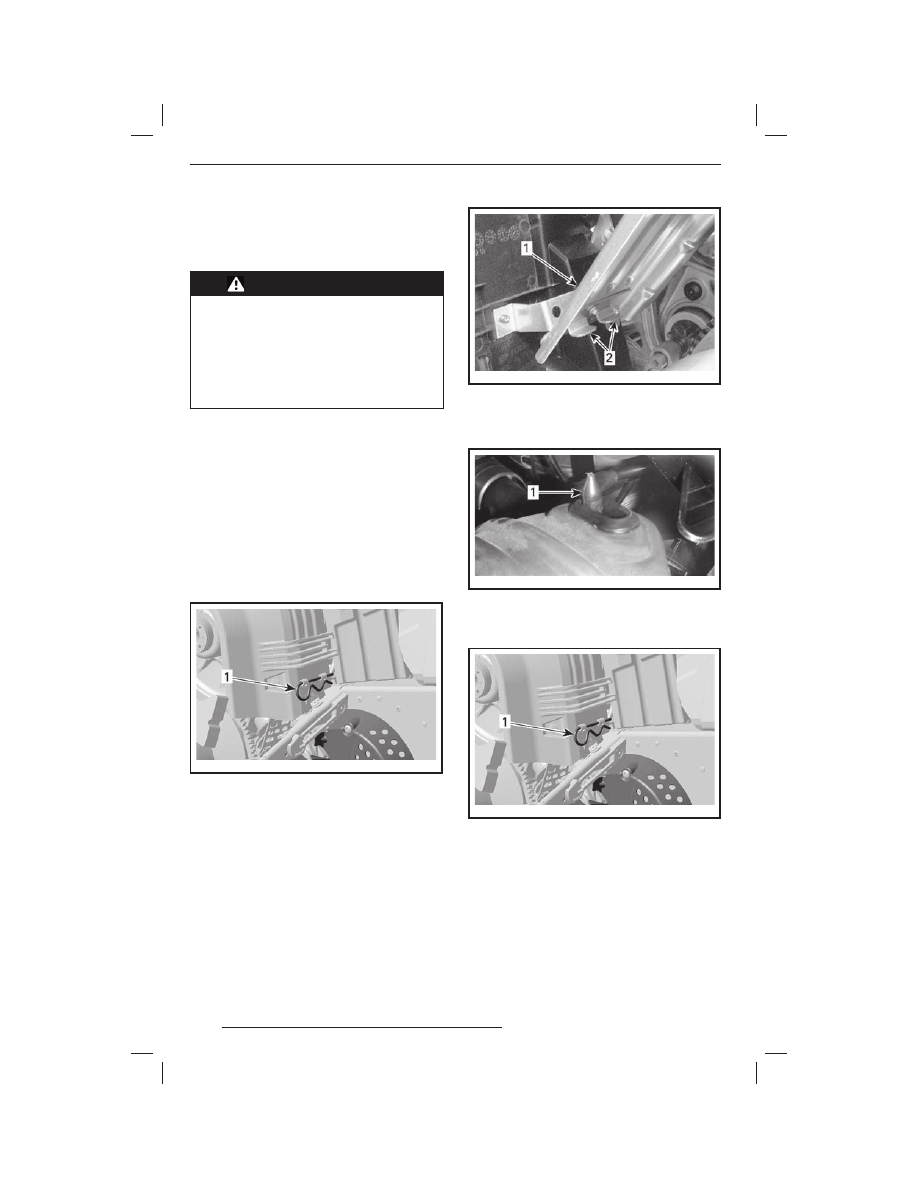

mmo2 008 -003 -063_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующая шпилька

Поднимите кожух за его заднюю часть
и выньте из передних выступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Совместите прорези кожуха с выступами.

mmo2 009 -004 -035_a

1. Кожух
2. Выступы

Установите уплотнитель на фиксирующий
палец.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью шпильки.

mmo2 008 -003 -063_a

1. Фиксирующая шпилька

Ремень вариатора

Проверка ремня вариатора

Проверьте ремень вариатора на отсутствие
трещин, потертостей или ненормального из-
носа (неравномерный износ, односторонний
износ, отсутствие внутренних зубцов, рас-
трескивание текстильного корда). Причина-
ми ненормального износа могут быть нару-
шение регулировки шкивов вариатора, на-
чало движения снегохода при излишне вы-
соких оборотах двигателя, когда

гусеница

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

приморожена, резкое начало движения без
прогрева двигателя, наличие задиров, за-
грязнений или следов коррозии на шкивах
вариатора, попадание масла на ремень или
деформация запасного ремня. Обратитесь
к дилеру Ski-Doo.

Замена ремня вариатора (регулято-

ры винтового и кольцевого типа)

Снятие ремня вариатора

Снимите к люч DESS с контактного
устройства.

2. Откройте левую боковую панель, см. гла-

ву «КОРПУС».

3. Снимите защитный кожух, как описано

в разделе «СНЯТИЕ КОЖУХА РЕМНЯ
ВАРИАТОРА».

4. Чтобы развести половинки ведомого

шкива вставьте специальное приспосо-
бление, входящее в комплект возимого
инструмента, в резьбовое отверстие ре-
гулятора (см. рисунок).

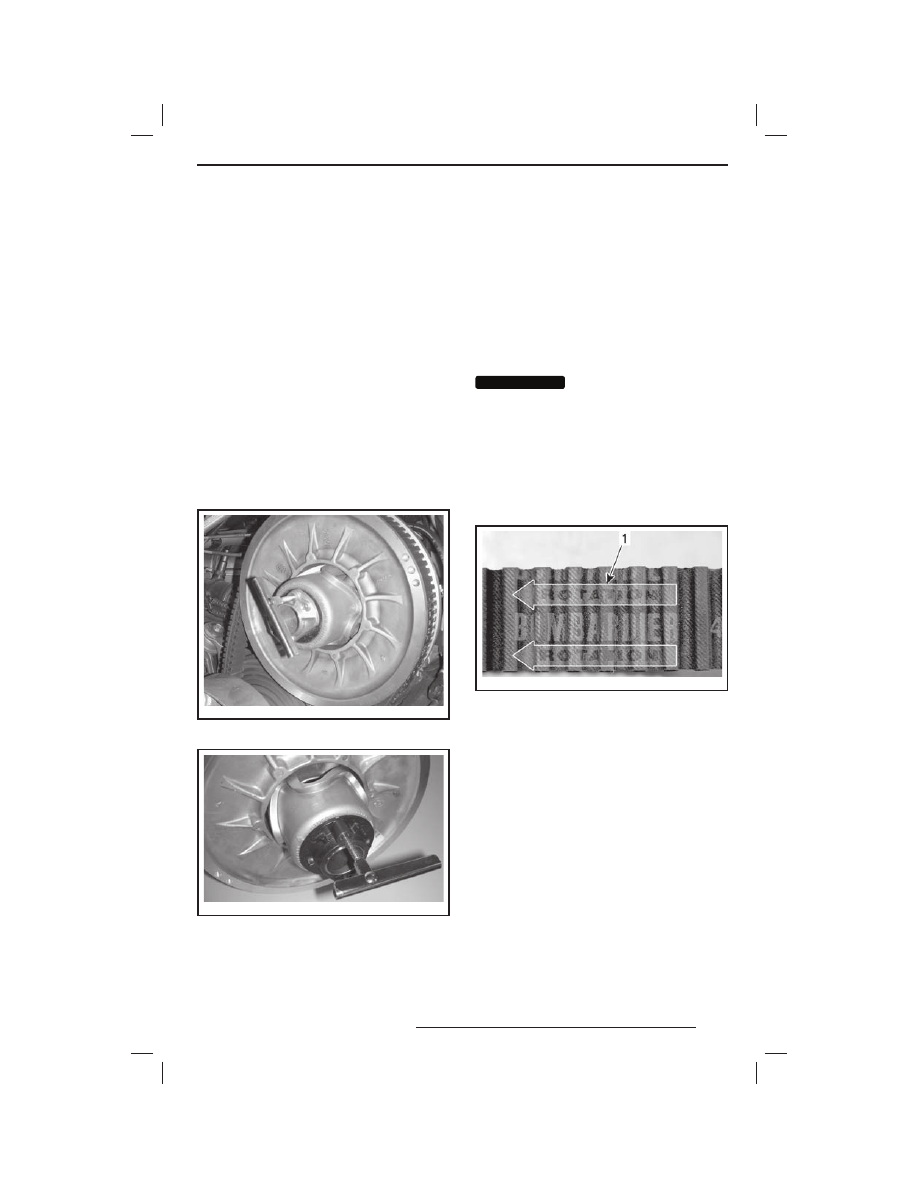

mmo2 009 -010 -001

РЕГУЛЯТОР ВИНТОВОГО ТИПА

mmo2 010 -003 -010_a

РЕГУЛЯТОР КОЛЬЦЕВОГО ТИПА

5. Заворачивая приспособление, разведи-

те половинки ведомого шкива.

6. Перетащив ремень через верхний край,

снимите ремень сначала с ведомого,
а затем ведущего шкивов.

Установка ремня вариатора

1. При необходимости разведите половин-

ки ведомого шкива, см. «СНЯТИЕ РЕМ-
НЯ ВАРИАТОРА».

2. Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разрыва

или повреж дения корда ремня за-

прещается применять усилие или

какие-либо рычаги для установки

ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок службы
ремня достигается, если ремень установлен
таким образом, что стрелки, нанесённые на
нем, совпадают с направлением его рабо-
чего движения.

mmo2 008 -003 -045_a

1. Стрелки, указывающие направления рабоче-

го движения ремня

3. Выверните и снимите приспособление

для разведений ведомого шкива.

4. Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное
положение между половинками.

5. Если установлен новый ремень, произве-

дите регулировку ремня по высоте. См.
«РЕГУЛИРОВКА РЕМНЯ ПО ВЫСОТЕ».

6. Установите защитный кожух ремня ва-

риатора, см. «УСТАНОВКА ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».

7. Закройте боковую панель, см. «КОРПУС».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Регулировка ремня вариатора

по высоте (вариант с регулятором

кольцевого типа)

После установки нового ремня вариато-
ра необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последова-
тельности:
1. Снимите к люч DESS с контактного

устройства.

2. Откройте левую боковую панель, см.

«КОРПУС».

3. Снимите защитный кожух ремня вариа-

тора, см. «СНЯТИЕ ЗАЩИТНОГО КОЖУ-
ХА РЕМНЯ ВАРИАТОРА».

4. Отпустите фиксирующий винт.

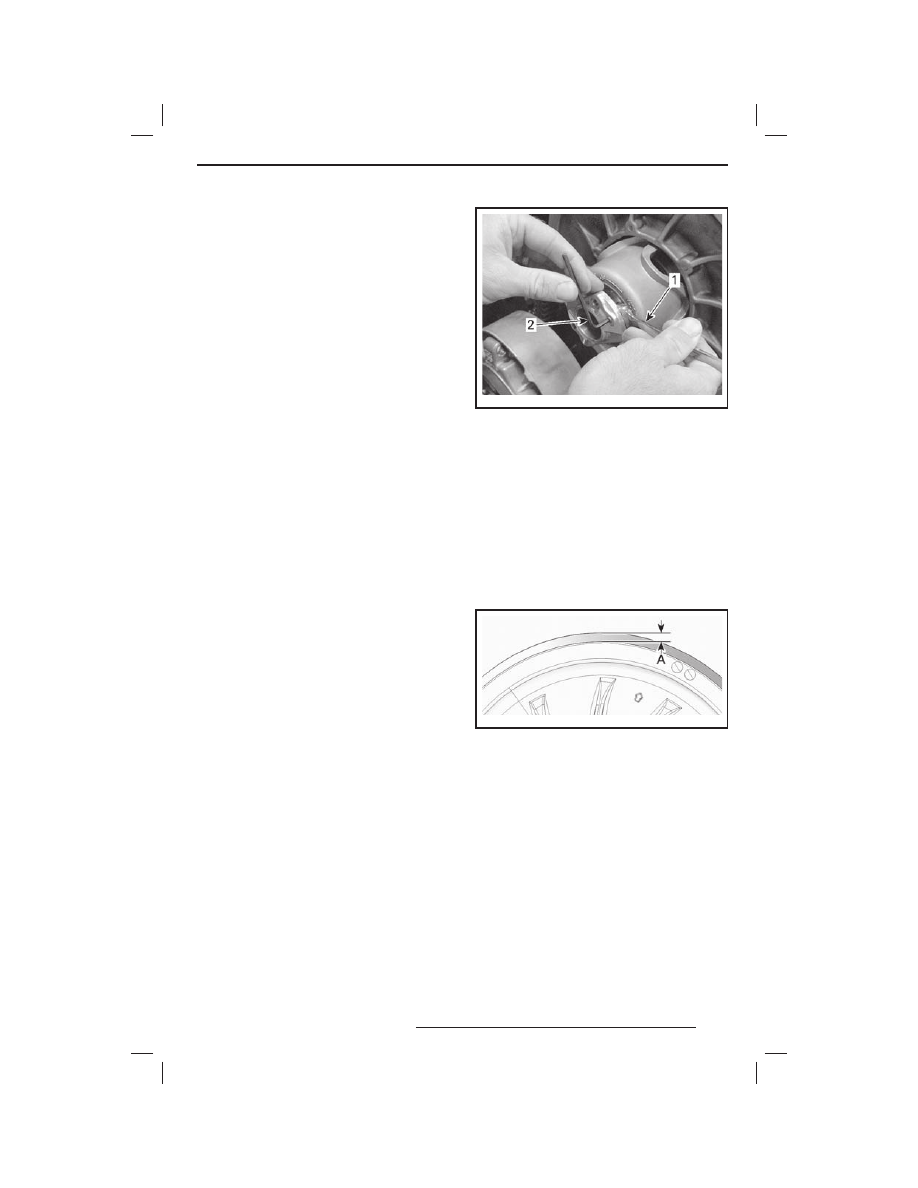

mmo2 010 -003 -011_a

1. Регулятор
2. Фиксирующий винт

5. Используя специальное приспособление

для регулировки подвески, входящее
в комплект возимого инструмента, пово-
рачивайте кольцевой регулятор на чет-
верть оборота за раз, после чего прово-
рачивайте ведомый шкив, чтобы ремень
занял правильное положение между по-
ловинками шкива.

mmo2 010 -003 -012_a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ: Регулятор кольцевого типа
имеет левую резьбу.
РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ ЗУБ-
ЧАТОЙ ПОВЕРХНОСТИ
Повторяйте шаг 5, пока внешняя по -
верхность ремня вариатора не окажется
на 2 мм выше края ведомого шкива.

mmr200 9-081-0 01_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. A = 2 мм

РЕМЕНЬ С ЗУБЧАТОЙ ВНЕШНЕЙ ПОВЕРХ-
НОСТЬЮ
Повторяйте шаг 5, пока нижние поверхно-
сти канавок внешней зубчатой поверхности
ремня вариатора не совпадут с краем ве-
домого шкива.

mmr200 8-040-1 08_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2. Канавки зубчатой поверхности ремня вари-

атора

РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ
ПРИМЕЧАНИЕ: Вращение регулятора коль-
цевого типа против часовой стрелки при-
водит к опусканию наружной поверхности
ремня вариатора относительно края шки-
ва. И наоборот, при вращении регулятора
по часовой стрелке поверхность ремня под-
нимается.
6. Надёжно затяните фиксирующий винт.

По возможности используйте динамо-
метрический ключ. Момент затяжки
(5,5 ± 0,5) Н•м.

7. Установите защитный кожух, см. главу

«УСТАНОВКА ЗАЩИТНОГО КОЖУХА
РЕМНЯ ВАРИАТОРА».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8. Закройте боковую панель, см. «КОР-

ПУС».

ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, при запуске двигате-
ля, снегоход может «ползти» — это указыва-
ет на то, что ремень перетянут.
Если снегоход «ползёт», произведите по-
вторную регулировку ремня вариатора, опу-
стив его внешнюю поверхность относитель-
но края ведомого шкива. При необходимо-
сти повторяйте регулировку, пока движение
снегохода не прекратится.

Включение передачи заднего хода

ПРИМЕЧАНИЕ: Если внешняя поверхность
ремня находится слишком высоко над краем
ведомого шкива, передача заднего хода мо-
жет не включаться или её включение может
быть затруднено. Если включение передачи
заднего хода не происходит правильно, убе-
дитесь в правильной регулировке ремня ва-
риатора. При необходимости опустите внеш-
нюю поверхность ремня относительно края
ведомого шкива вариатора.

Регулировка высоты ремня вариа-

тора (регулятор винтового типа)

устройства.

2. Откройте левую боковую панель, см.

«КОРПУС».

3. Снимите защитный кожух, как описано

в параграфе «СНЯТИЕ КОЖУХА РЕМНЯ
ВАРИАТОРА».

4. Удерживая от проворачивания устано-

вочные винты шестигранным ключом
3 мм, отверните обе контргайки рожко-
вым ключом 10 мм.

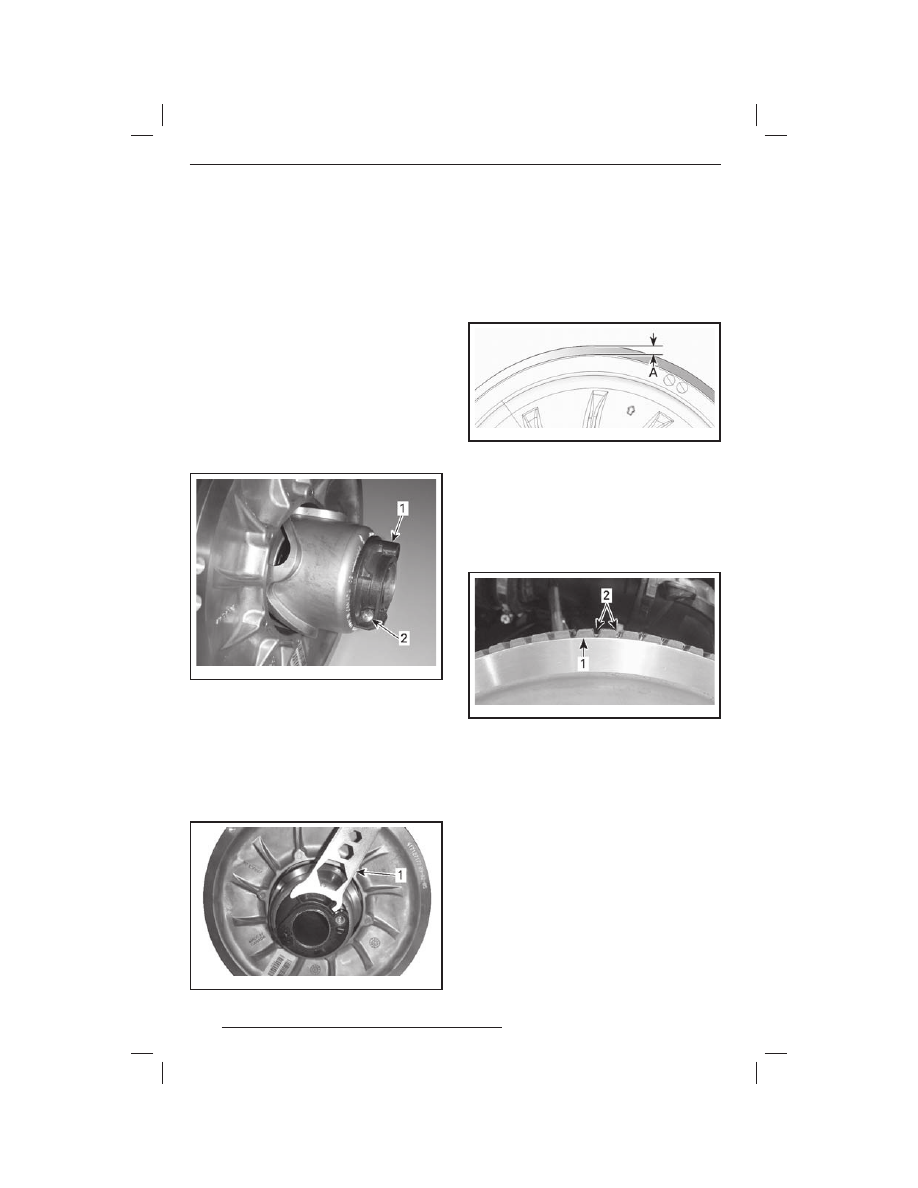

mmo2 009 -010 -002_a

ОТВОРАЧИВАНИЕ КОНТРГАЕК
1. Шестигранный ключ 3 мм
2. Рожковый ключ 10 мм

5. Поворачивайте установочные винты

по одному на ¼ оборота за один раз, по-
сле чего проворачивайте ведомый шкив,
чтобы ремень занял правильное положе-
ние между половинками шкива.

РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ ЗУБ-
ЧАТОЙ ПОВЕРХНОСТИ
Повторяйте шаг 5, пока внешняя по -
верхность ремня вариатора не окажется
на 2 мм выше края ведомого шкива.

mmr200 9-081-0 01_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
A=2 мм

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
