101

ПОДВЕСКА

Свечи зажигания

Снятие свечи зажигания

1.  Потянув за наконечник свечного прово-

да, осторожно снимите его со свечи за-
жигания.

ВНИМАНИЕ

ВНИМАНИЕ

Тянуть за высоковольт-

ный  провод  категорически  запреща-

ется.

2.  Для выворачивания свечи зажигания  ис-

пользуйте  свечной  ключ  и  стержень  от-
вёртки  из  комплекта  возимого  инстру-
мента. Не выворачивайте свечу до конца.

3.  Очистите  поверхности  головки  блока

прилегающие к свече зажигания.

ВНИМАНИЕ

ВНИМАНИЕ

Попадание

частиц

грязи и пыли в камеру сгорания мо-

жет  привести  к  серьёзным  повреж-

дениям двигателя.

4.  Выверните свечу полностью.

Установка свечи зажигания

1.  Измерьте  зазор  свечи  зажигания.  См.

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

ПРИМЕЧАНИЕ: Зазор не подлежит регули-
ровке.  Если  зазор  неправильный,  замени-
те свечу.
2.  Нанесите Loctite 767 (P/N 293 800 070)

на резьбу свечи.

3.  Рукой заверните свечу в свечное отвер-

стие.

4.  Для заключительной операции исполь-

зуйте одну из процедур:
–  С использованием динамометриче-

ского  ключа  (рекомендуется)  затя-
ните свечу моментом 27 Н•м;

–  С помощью ключа из комплекта воз-

имого инструмента: новую свечу за-
верните на 1/2 оборота, а свечу быв-
шую в употреблении на 1/10 оборота.

5.  Подсоедините

наконечник

высоко-

вольтного провода.

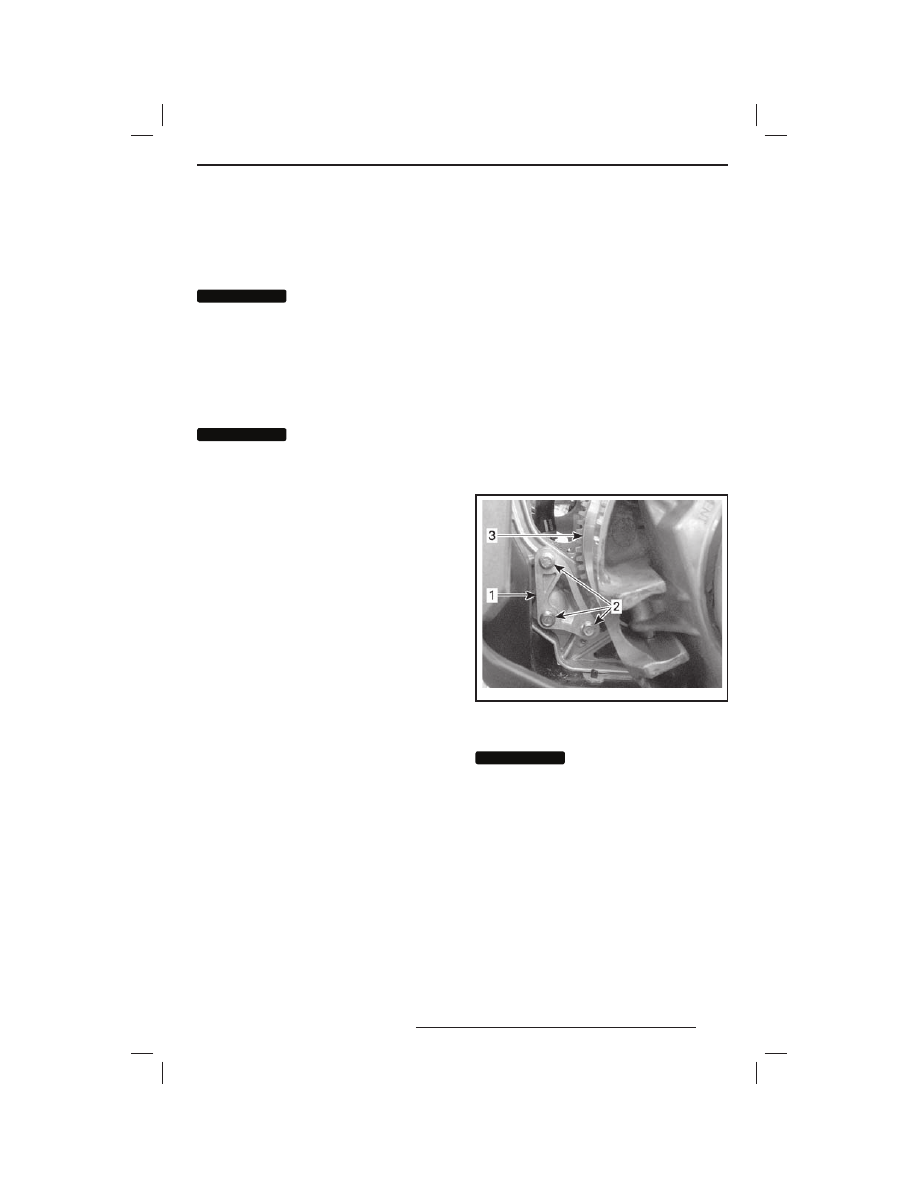

Упор двигателя

Регулировка упора двигателя

Упор  двигателя  находится  возле  левой
опоры двигателя перед ведущим шкивом.
1.  Снимите ключ DESS с выключателя.
2.  Снимите  левую  боковую  панель,  как

описано  в  разделе  «КАПОТ  И  БОКО-
ВЫЕ ПАНЕЛИ».

3.  Снимите  защитный  кожух  ремня  вари-

атора, как описано в параграфе «СНЯ-
ТИЕ  КОЖУХА  РЕМНЯ  ВАРИАТОРА»
данного раздела.

4.  Отпустите  три  болта  крепления  упора

(не выворачивайте болты полностью).

5.  Пальцами надавите вниз на упор двига-

теля, затягивая при этом болты до каса-
ния их головки с поверхностью упора.

6.  Затяните болты моментом 10 Н•м.

mmo2 009 -003 -013

1. Упор двигателя
2. Болты упора двигателя
3. Ведущий шкив

ВНИМАНИЕ

ВНИМАНИЕ

Если упор и его болты

неверно  установлены,  возможно

серьёзное  повреждение  ведущего

шкива.

102

Предохранители

Снятие/проверка предохранителей

Система  электрооборудования  защищена
предохранителями.
Проверяйте  состояние  предохранителей  и
меняйте их при необходимости.

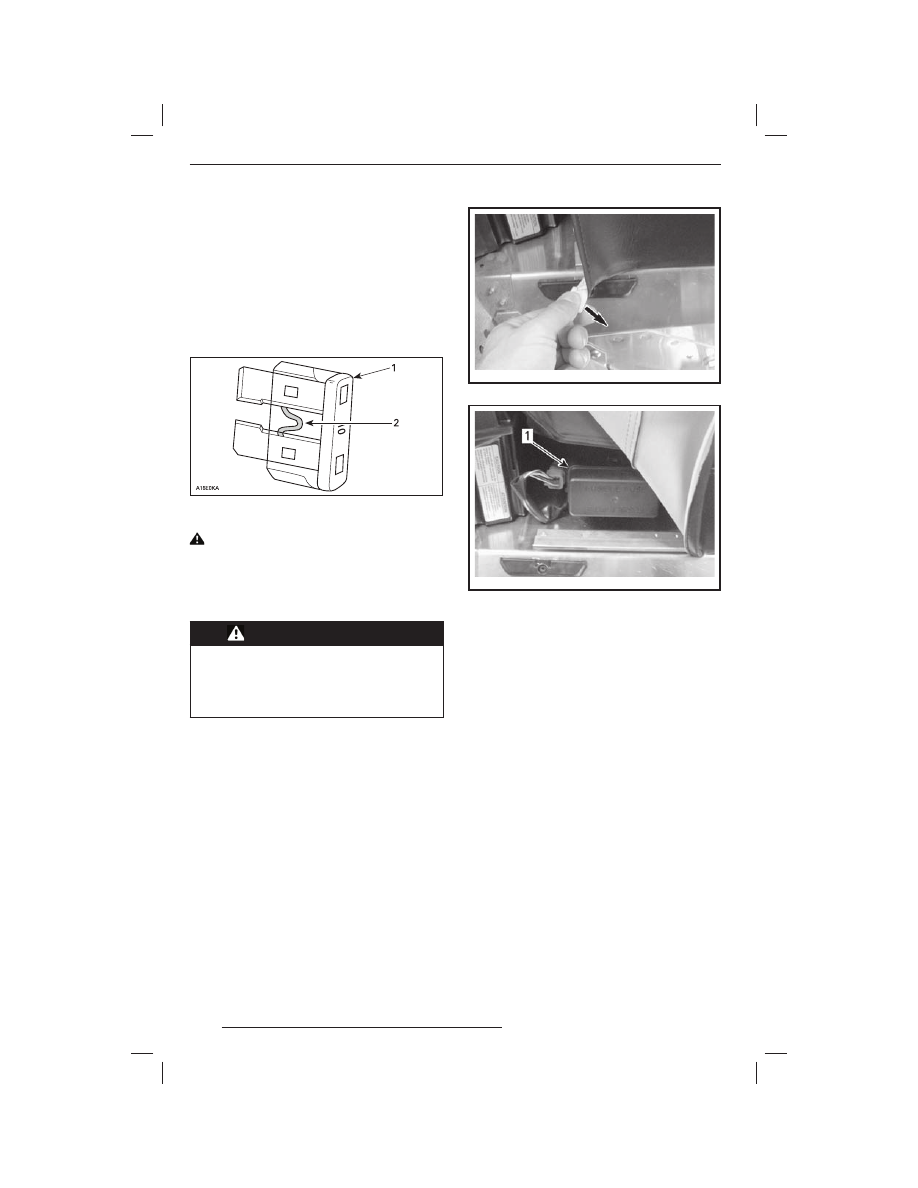

Чтобы  извлечь  предохранитель  из  держа-
теля, потяните за него. Проверьте, не опла-
вилась ли нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

  ОСТОРОЖНО  Запрещается  ис-

пользовать  предохранитель  с  бо-

лее  высоким  номиналом  во  избе-

жание  повреждения  электрических

компонентов и/или возможного воз-

горания.



ПРЕДОСТЕРЕЖЕНИЕ

В  случае  перегорания  предохра-

нителя,  прежде  чем  запускать

двигатель,  найдите  и  устраните

причину  неисправности.  Обрати-

тесь за помощью к дилеру LYNX.

Расположение предохранителей

Блок  предохранителей  расположен  под
обивкой левой передней части сиденья.
Для  идентификации  предохранителей  см.
табличку  на  крышке  блока  и  раздел  «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей сни-
мите часть обивки, как показано на рисунке.

mmo2 009 -004 -036

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004 -037_a

БЛОК ПРЕДОХРАНИТЕЛЕЙ

Установите  обивку  на  место,  зацепив  за
алюминиевый выступ.

ЭЛЕКТРООБОРУДОВАНИЕ

103

Чистка и защитная смазка

Очистите снегоход от грязи и следов ржав-
чины.
Для  чистки  снегохода  пользуйтесь  только
фланелевой тканью (или аналогичной).

  О СТОР ОЖ НО  М я г к а я  ф л а н е -

левая  ткань  не  оставляет  царапин

на  обрабатываемых  поверхностях.

Пользуйтесь  фланелью  для  про-

тирки ветрового стекла и капота.

Для  очистки  снегохода  от  масел,  грязи  и
копоти  пользуйтесь  чистящим  средством
Heavy Duty Cleaner (P/N 293 110 001) (аэро-
зольный  баллон 400 г)  и (P/N 293 110 002)
(емкость 4 л).

  ОСТОРОЖНО  Не  п р и м е н я й те

Heavy Duty Cleaner для  чистки  та-

бличек и виниловых деталей.

Для ухода за виниловыми и пластиковыми
деталями  предназначено  чистящее  сред-
ство Vinyl & Plastic Cleaner (P/N 413 711 200,
6 бутылей по 1 л).
Для удаления царапин с поверхности ветро-
вого  стекла  и  капота  пользуйтесь  комплек-
том Scratch Remover Kit (P/N 861 774 800).

  О С Т О Р О Ж Н О   З а п р е щ а е т с я

применять  сильные  моющие  сред-

ства,  обезжириватели,  краскора-

створители,  ацетон,  вещества,  со-

держащие хлор, и другие агрессив-

ные  средства  для  чистки  корпуса

снегохода  и  пластмассовых  дета-

лей.

Для  чистки  шкивов  рекомендуем  пользо-
ваться  чистящим  средством Pulley Flange
Cleaner (P/N 413 711 809).
Осмотрите корпус снегохода, устраните за-
меченные дефекты.
Закрасьте  мелкие  точечные  дефекты  на
металлических  деталях.  На  все  металли-
ческие  детали,  включая  хромированные
стержни амортизаторов, распылите защит-
ную смазку XP-S Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус  снегохода  и  все  окрашенные  детали
рамы.
ПРИМЕЧАНИЕ:  Наносите  пасту  только  на
поверхности  с  блестящей,  глянцевой  от-
делкой.  Накройте  снегоход  чехлом,  чтобы
во  время  хранения  на  его  корпусе  не  ска-
пливалась пыль.

  ОСТОРОЖНО  Снегоход  должен

храниться  в  сухом  прохладном  ме-

сте.  Накройте  снегоход  непрозрач-

ным чехлом, чтобы защитить пласт-

массовые  детали  и  лакокрасочное

покрытие  от  воздействия  солнеч-

ных лучей.

Приподнимите  заднюю  часть  снегохода
так,  чтобы  гусеница  не  касалась  опорной
поверхности. Поставьте снегоход на меха-
ническую  опору  с  широким  основанием  и
отражательной панелью сзади.



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять  тяжёлый  снегоход  в  оди-

ночку.  Пользуйтесь  подъёмными

устройствами  и  приспособлени-

ями  или  позовите  кого-нибудь  на

помощь.

ПРИМЕЧАНИЕ:  Не  ослабляйте  натяжение
гусеничной ленты.

Замена ламп

После  замены  перегоревшей  лампы  про-
верьте  работоспособность  осветительно-
го прибора.

Головная оптика

  ОСТОРОЖНО  Во  избежание  со-

кращения  срока  службы  галоген-

ных  ламп  не  касайтесь  пальцами

стеклянной  колбы  лампы.  Если  Вы

дотронулись  до  стеклянной  колбы,

очистите  её  изопропиловым  спир-

том,  который  не  оставляет  плёнку

на стекле.

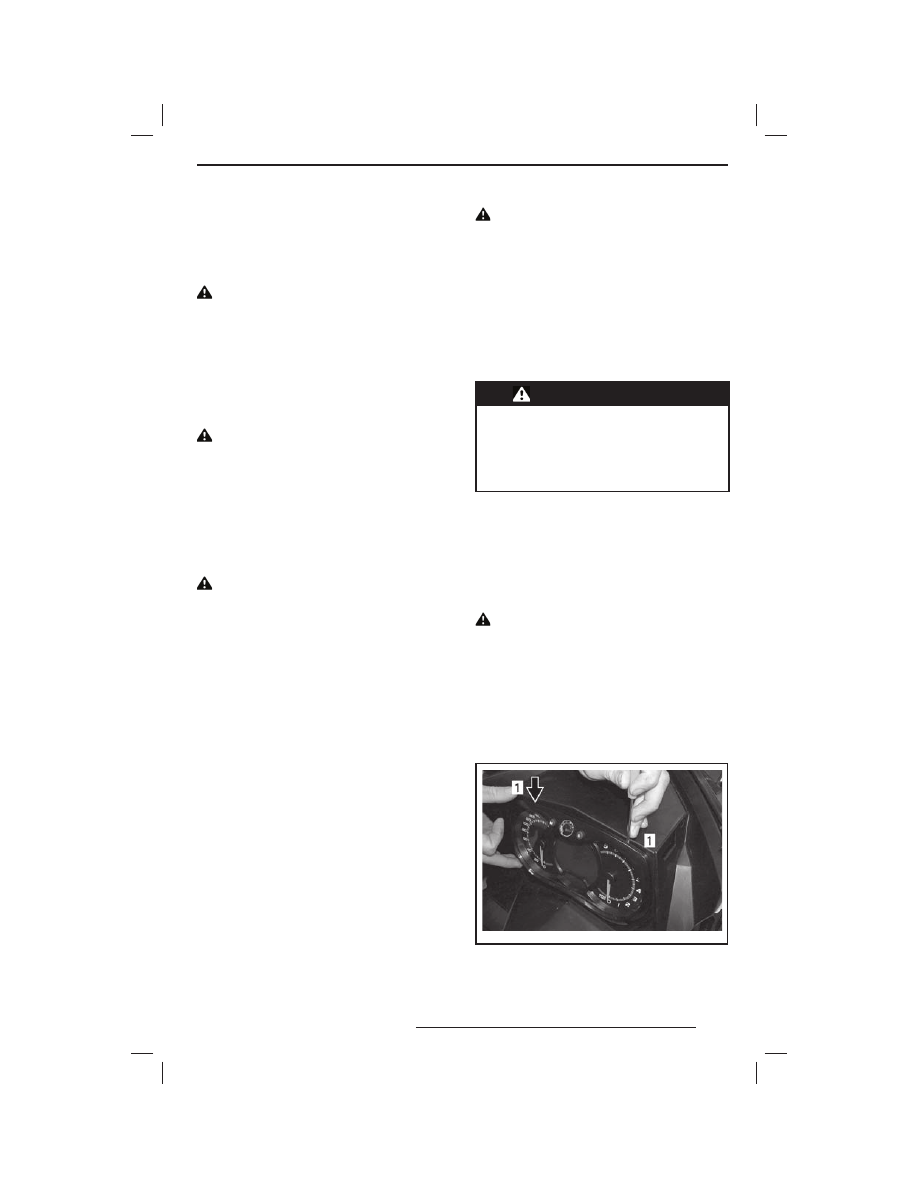

С помощью маленькой отвёртки освободи-
те защёлки многофункционального центра.

mmo2 007 -009 -061_a

1.  Защёлка

КОРПУС/РАМА

104

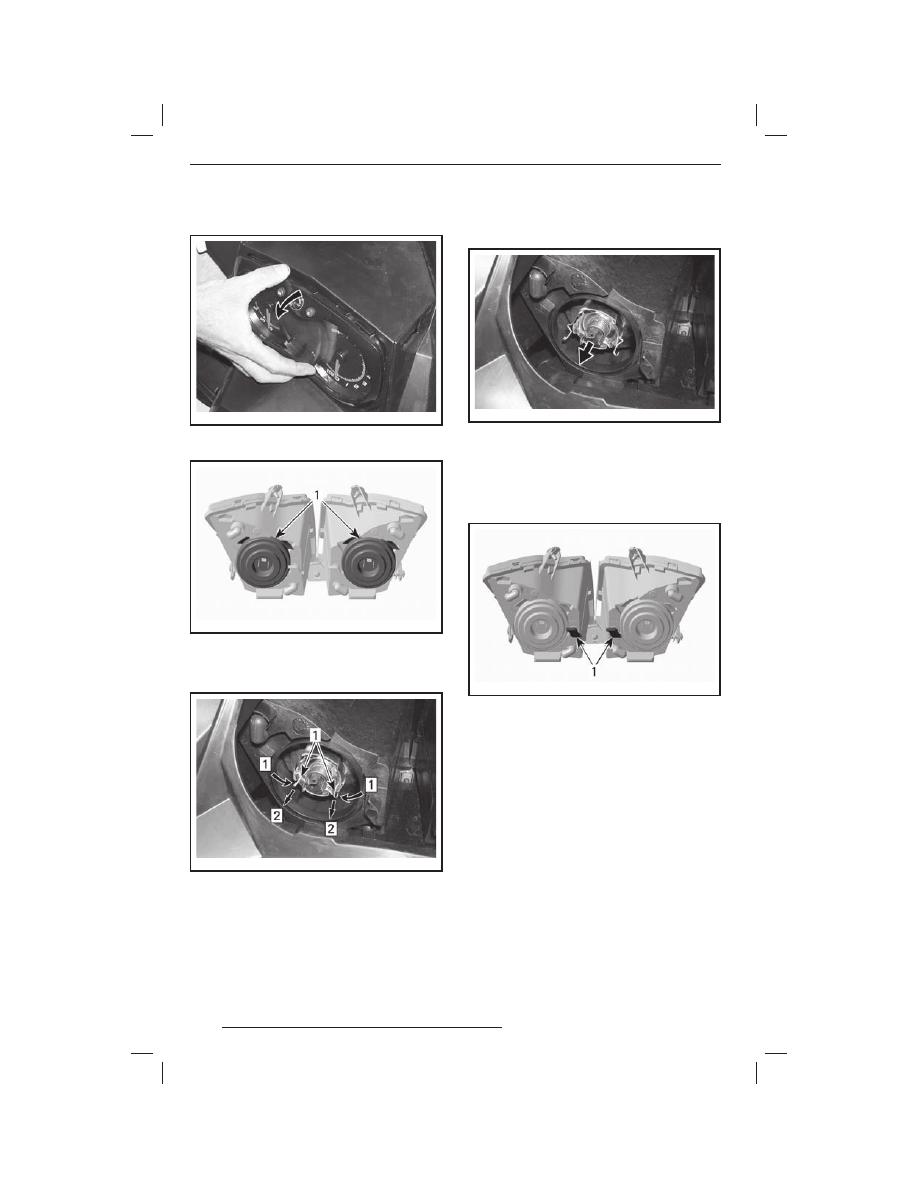

Осторожно  потяните  многофункциональ-
ный центр и отведите его в сторону.

mmo2 007 -009 -062_a

Разъедините разъем перегоревшей лампы.
Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

Одновременно сожмите и потяните оба конца
фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Нажмите обе стороны
Шаг 2: Потяните для освобождения
1.  Защёлка

Выньте  лампу  и  замените  её.  Установка
осуществляется в последовательности, об-
ратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр, как
описано  в  разделе  «ЗАМЕНА  ЛАМП».  Для
регулировки направления пучка света вра-
щайте рукоятки.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Задний фонарь

1.  Отверните  винты  крепления  заднего

фонаря и извлеките световой блок.

КОРПУС/РАМА
