ПРЕДОСТЕРЕЖЕНИЕ

Во  время  заправки  топливом  дви-

гатель  должен  быть  выключен.

Бензин  является  горючим  и  взры-

воопасным  продуктом.  Произво-

дите  заправку  на  открытом  воз-

духе  или  в  хорошо  проветривае-

мом  помещении.  Не  курите  вбли-

зи  топливного  бака,  не  подносите

к нему открытое пламя или искря-

щие  предметы.  Медленно  отвора-

чивайте  крышку  топливного  бака.

Если при этом слышен свист, сви-

детельствующий  о  наличии  избы-

точного  давления  в  баке,  покажи-

те  снегоход  дилеру — возможно,

потребуется  ремонт.  Эксплуата-

ция снегохода на это время запре-

щена. Не переполняйте топливный

бак;  не  заправляйте  бак  доверху,

если собираетесь оставить снего-

ход  в  теплом  помещении.  При  на-

греве топливо может начать выте-

кать из-под крышки заливной гор-

ловины.  Вытирайте  все  подтеки

топлива  с  корпуса  снегохода.  Ре-

гулярно проверяйте состояние то-

пливной системы.

ПРИМЕЧАНИЕ:  Пока  крышка  топливно-
го  бака  не  закрыта  и  не  затянута  как  сле-
дует, не садитесь на сиденье и не опирай-
тесь на него.

20) Капот и боковые панели

Капот



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода со снятым капотом.

Снятие капота
1.  Снимите  верхние  боковые  панели  как

указано ниже.

2.  Расстегните  резиновые  замки  с  обеих

сторон.

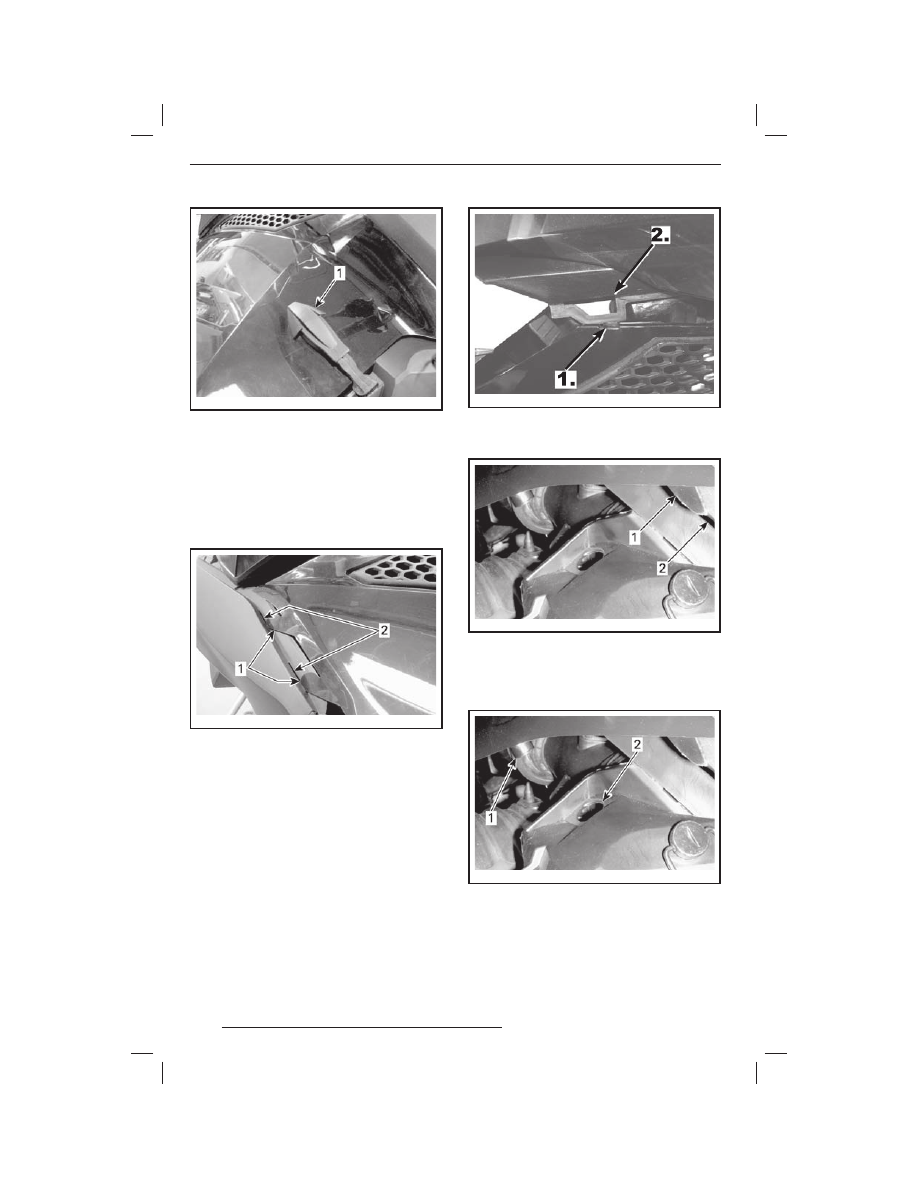

mmo2009-004-038_a

1. Резиновый замок

3.  Сдвиньте капот вперёд, чтобы высвобо-

дить выступы капота из пазов.

Установка капота
1.  Совместите  выступы  на  передней  и

центральной  частях  капота  с  соответ-
ствующими пазами.

mmo2 009 -004 -039_a

1. Выступы
2. Пазы

2.  Задвиньте капот до упора.
3.  Застегните резиновые замки.

Верхние боковые панели



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

Снятие верхней боковой панели
1.  Расстегните резиновый замок.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

50

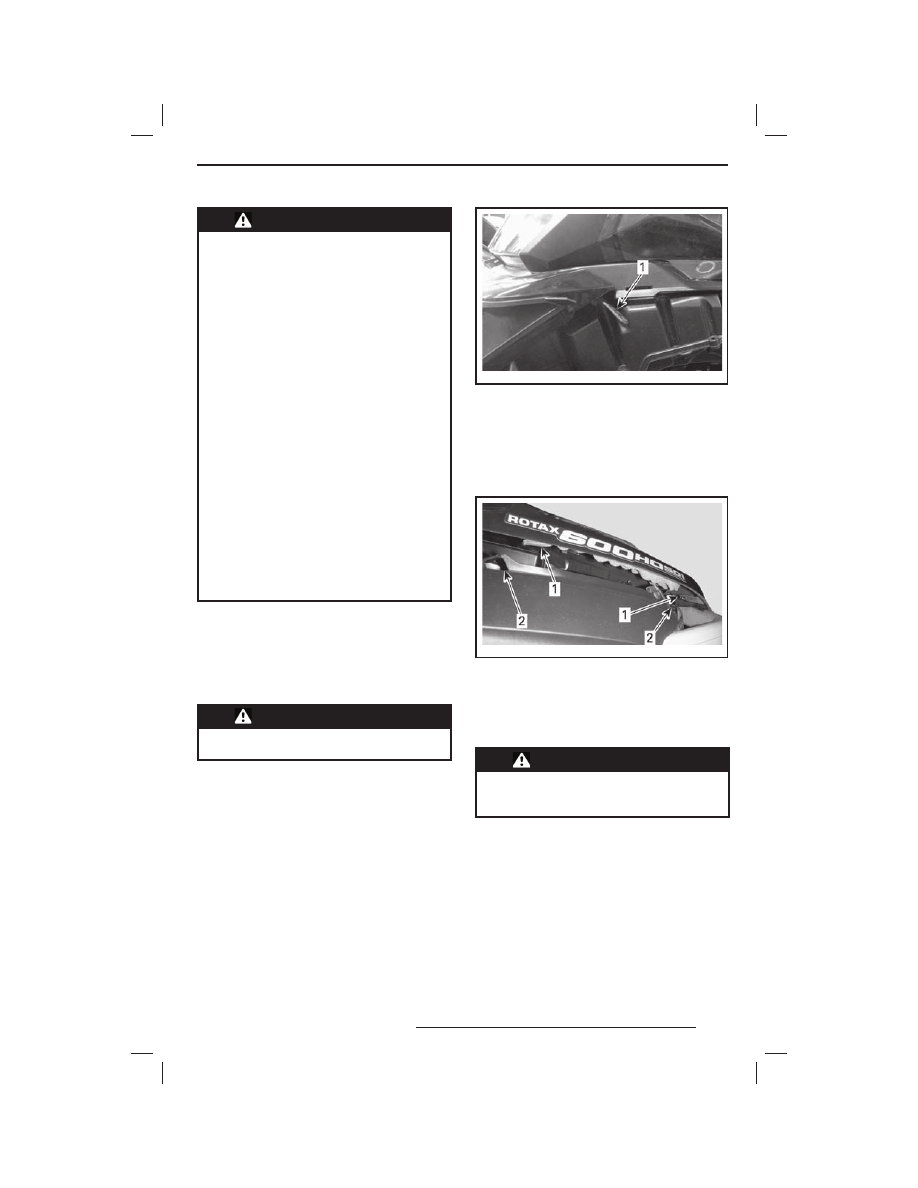

mmo2 009 -004 -040_a

1. Резиновый замок

2.  Приподнимите  заднюю  часть  панели,

чтобы  высвободить  пластиковый  вы-
ступ.

3.  Сдвиньте панель назад.
Установка боковой панели
1.  Вставьте передние нижние выступы па-

нели в соответствующие пазы консоли.

mmo2 009 -004 -042_a

1. Выступы
2. Пазы

2.  Вставьте  верхние  центральные  высту-

пы в пазы консоли.

mmo2 009 -004 -043_l

1. Выступ
2. Паз

3.  Вставьте задний выступ в пазы консоли.

mmo2 009 -004 -041_a

1. Выступ
2. Паз

4.  Совместите  оба  цилиндрических  вы-

ступа  с  соответствующими  отверстия-
ми на нижней боковой панели.

mmo2 009 -004 -041_b

1. Цилиндрический выступ
2. Отверстие

5.  Застегните резиновый замок.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

Нижние боковые панели



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

Открытие нижней боковой панели
1.  Снимите  верхнюю  боковую  панель  как

указано выше.

2.  Расстегните резиновый замок.

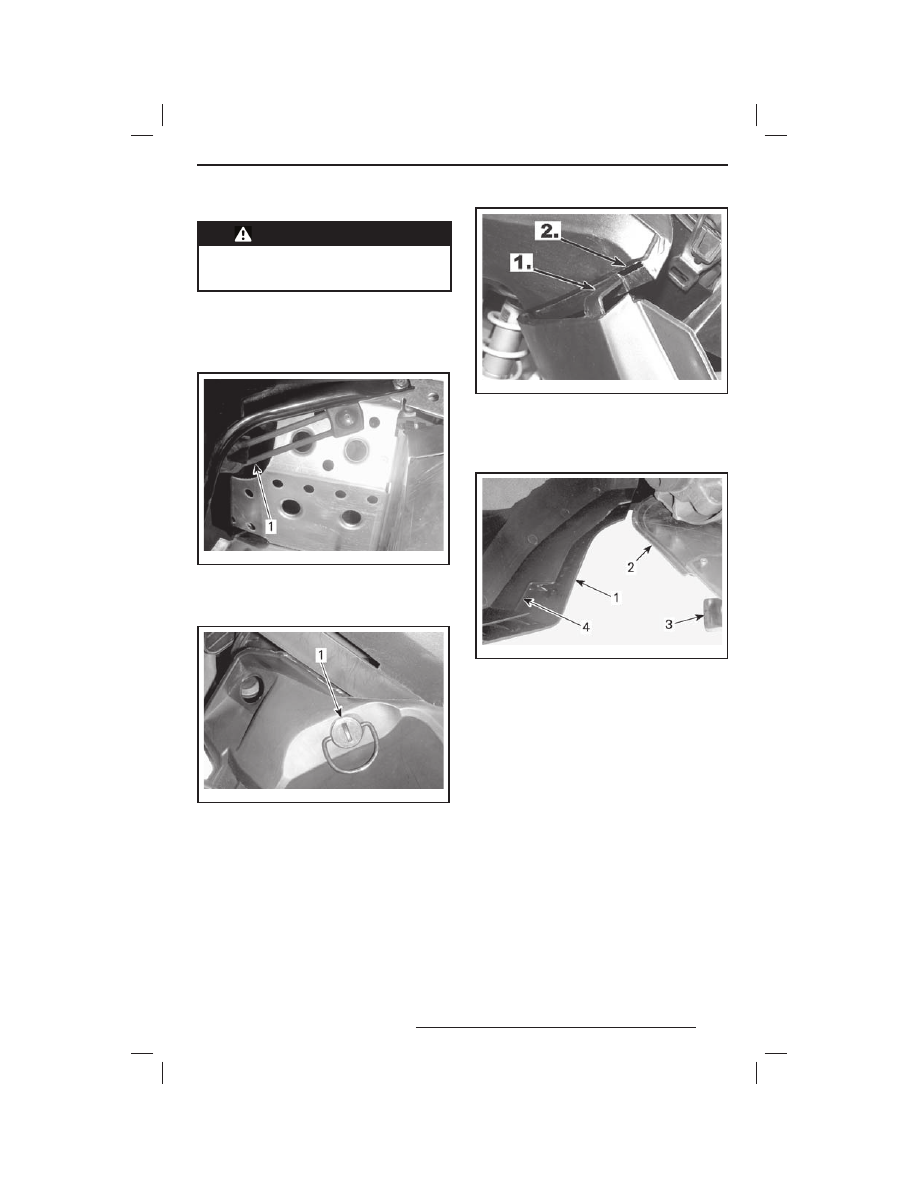

mmo2 009 -004 -044_a

1. Резиновый замок

3.  Поверните фиксатор на ¼ оборота про-

тив часовой стрелки.

mmo2 009 -004 -045_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть па-

нели и откройте.

Закрытие нижней боковой панели
1.  Вставьте  передний  верхний  выступ  в

соответствующий паз.

mmo2 009 -004 -046_L

1. Выступ
2. Паз

2.  Установите нижнюю часть панели на алю-

миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.

mmo2 009 -004 -047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3.  Вставьте нижний задний выступ панели

в паз.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

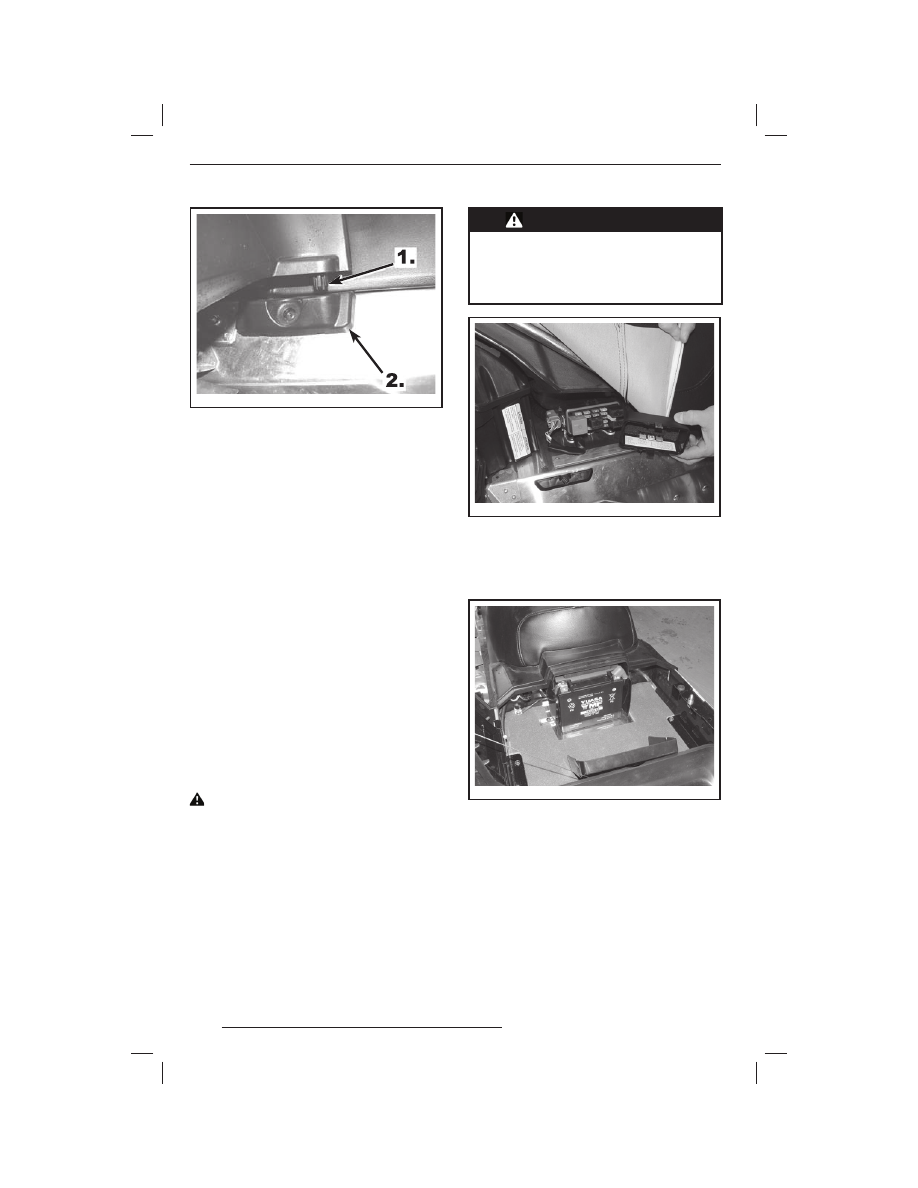

mmo2 009 -004 -048_l

1. Выступ
2. Паз

4.  Застегните резиновый замок.
5.  Поверните  фиксатор  на ¼ оборота  по

часовой стрелке.

Снятие/установка нижней боковой панели
–  Откройте  нижнюю  боковую  панель  как

описано выше.

–  Поднимите  переднюю  часть  панели  и

освободите нижнюю часть из паза.

–  Освободите  верхнюю  часть  панели,

опустив панель.

Процедура установки выполняется в обрат-
ном порядке.

21) Предохранители

Электрическая  система  защищена  предо-
хранителями,  см.  раздел  «ЭЛЕКТРООБО-
РУДОВАНИЕ».
Блок предохранителей расположен в левой
части снегохода под обивкой сиденья.
Для  доступа  к  блоку  предохранителей  от-
кройте  нижнюю  боковую  панель,  затем  от-
ведите  в  сторону  нижнюю  левую  часть
обивки сиденья.

  ОСТОРОЖНО  Не  используйте

предохранитель,  рассчитанный  на

больший  ток  это  может  привести  к

серьёзному  повреждению  электри-

ческих  компонентов  и/или  возгора-

нию снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Установите  и  устраните  причи-

ну  перегорания  предохранителя,

прежде  чем  снова  пускать  двига-

тель.  При  необходимости  обрати-

тесь за помощью к дилеру LYNX.

Fuses

Аккумуляторная батарея

Батарея  расположена  в  отсеке  под  пасса-
жирским сиденьем. Для получения доступа
к батарее снимите крышку.

Battery

22) Рукоятка/бампер

Используйте рукоятку и бампер для подъё-
ма передней части снегохода вручную.
