ДЛЯ ВСЕХ МОДЕЛЕЙ XU

mmo2 008 -003 -009_d

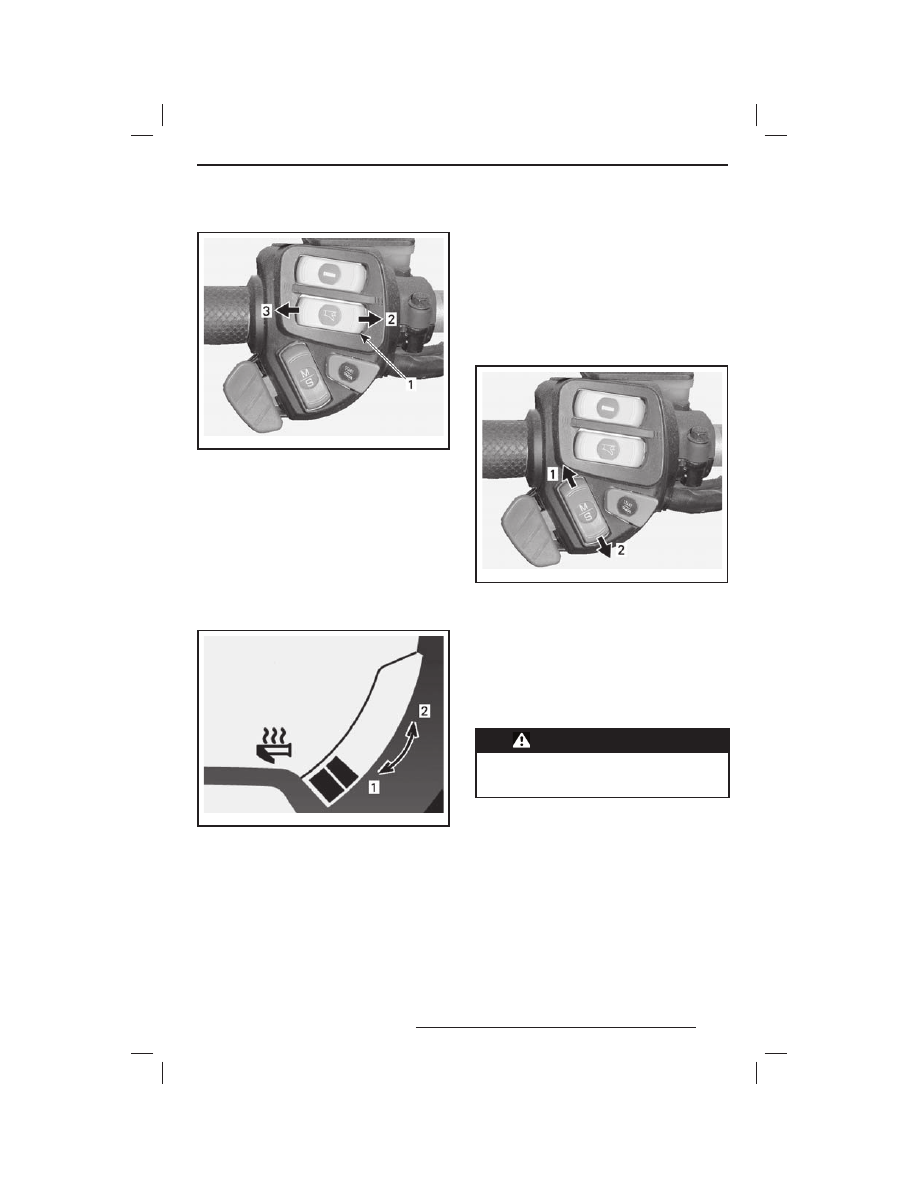

1.  Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее

Отсутствие столбцов на индикаторе степе-
ни обогрева рычага дроссельной заслонки
означает, что обогрев выключен.
ПРИМЕЧАНИЕ:  Индикатор  появляется  на
дисплее при нажатии на выключатель обо-
грева рычага дроссельной заслонки. После
отпускания выключателя дисплей вернётся
к показаниям уровня топлива.

mmo2 007 -009 -044_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

Кнопка Mode/Set (Режим/Установка)

ВСЕ МОДЕЛИ XU
Этой  кнопкой  можно  пользоваться  вместо
двух  кнопок  сверху  на  аналоговом/цифро-
вом информационном центре для облегче-
ния его настройки.
–  При  нажатии  вверх  она  имеет  те  же

функции, что и кнопка MODE (M).

–  При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Функция MODE (РЕЖИМ)
2. Функция SET (УСТАНОВКА)

12) Руль

Руль  служит  для  изменения  направления
движения  снегохода.  При  повороте  руля
влево  или  вправо  лыжи  поворачиваются
соответственно  влево  или  вправо,  меняя
направление движения снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий  поворот  при  движении  за-

дним  ходом  может  привести  к  по-

тере контроля над снегоходом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

13) Регулировка положения

руля (только для Grand

Tourer)

МОДЕЛИ GRAND TOURER
В  модели Grand Tourer есть  возможность
регулирования положения руля. Вы можете
выбрать одно из 4 положений руля.

Handleba r

14) Захват на руле

МОДЕЛИ COMMANDER
Захват на руле служит для того, чтобы во-
дитель мог держаться за него во время дви-
жения вдоль склона.

Mo untain s trap

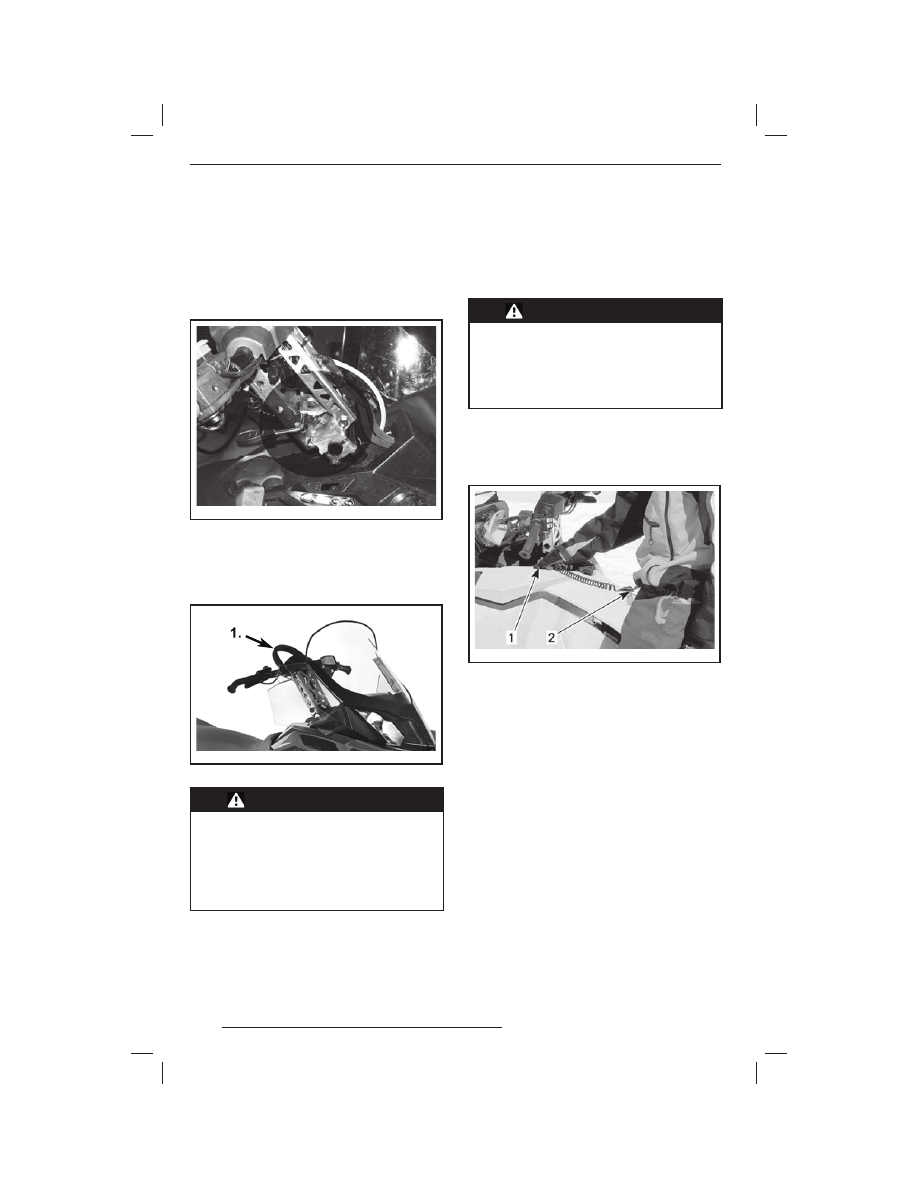

1. Захват на руле



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  использовать  спе-

циальный захват на руле для бук-

сировки,  подъёма  снегохода  и

других  целей,  кроме  временно-

го  пользования  во  время  преодо-

ления склона. При этом одна рука

всегда должна держаться за руль.

15) Выключатель со шнуром

безопасности

Общие сведения

Система с вытяжным шнуром безопасности
(ключ DESS) останавливает двигатель, если
водитель случайно падает со снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Чтобы  предотвратить  случайный

пуск  двигателя,  угон  или  несанк-

ционированное

использование

снегохода  детьми  или  посторон-

ними лицами, не оставляйте шнур

безопасности на снегоходе.

Использование

Перед  пуском  двигателя  прикрепите  шнур
безопасности  к  петле  на  одежде,  а  колпа-
чок (ключ DESS) наденьте на выключатель.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Прикрепите конец шнура к петле на одежде

Для экстренной остановки двигателя сдёр-
ните  колпачок  шнура  безопасности  с  вы-
ключателя.

DESS (Цифровая кодируемая проти-

воугонная система)/Выключатель

двигателя

Система DESS со  шнуром  безопасности
предназначена  для  защиты  снегохода  от
угона  и  является  аналогом  ключа  зажига-
ния. При отсоединении колпачка шнура (на-
пример, в случае падения водителя со сне-
гохода) двигатель останавливается.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

Ключ DESS, входящий  в  комплект  постав-
ки снегохода, содержит электронный чип с
уникальным  цифровым  кодом,  постоянно
хранящимся в его памяти. Дилер LYNX за-
носит этот код в память электронного бло-
ка ECM (Блок управления двигателем) сне-
гохода. После считывания и распознавания
кода  система  позволяет  двигателю  снего-
хода  развивать  частоту  вращения  свыше
3000 об/мин.
При попытке воспользоваться другим клю-
чом DESS двигатель заведётся, но не смо-
жет  развить  частоту  вращения,  достаточ-
ную для включения вариатора и движения
снегохода.
Следите  за  тем,  чтобы  в  колпачке  шнура
безопасности не было грязи и снега.

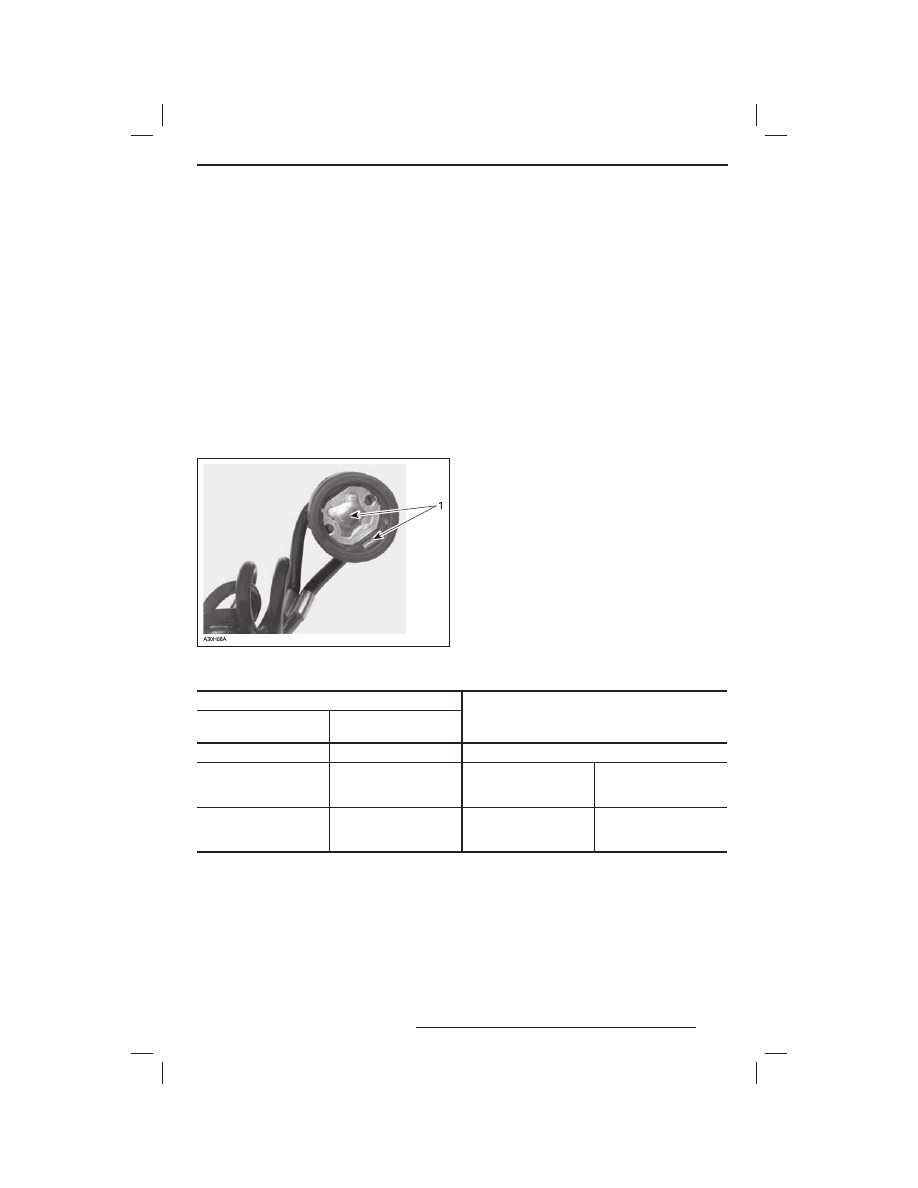

КЛЮЧ СИСТЕМЫ DESS
1. Очистите от грязи и снега

Дополнительные ключи системы

DESS

Дилер LYNX может  запрограммировать  в
блок ЕСМ 8 ключей.
Мы рекомендуем приобрести дополнитель-
ные ключи у Дилера LYNX. Если Вы владе-
ете  несколькими  снегоходами LYNX, осна-
щёнными системой DESS, Дилер может за-
программировать  ключи  таким  образом,
что каждый из снегоходов сможет работать
с ключом другого снегохода.

Коды сигнальной лампы системы

DESS

ПРИМЕЧАНИЕ:  Если,  несмотря  на  приня-
тые меры, предупредительные сигналы не
прекращаются, обратитесь к дилеру LYNX.

ПРЕДУПРЕДИТЕЛЬНЫЕ СИГНАЛЫ

ОПИСАНИЕ

ЗВУКОВОЙ СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ

2 коротких

WELCOME...

Приветственное сообщение, правильный ключ

Периодические корот-

кие звуковые сигналы с

длинной паузой

CHECK KEY

Невозможно опознать
ключ (плохой контакт)

Убедитесь, что ключ не

загрязнён и правильно

установлен

Периодические корот-

кие звуковые сигналы с

короткой паузой

BAD KEY

Неправильный или не-
запрограммированный

ключ

Используйте правиль-

ный (запрограммиро-

ванный) ключ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

16) Выключатель двигателя

Выключатель имеет нажимно-отжимную кон-
струкцию.  Для  аварийной  остановки  двига-
теля нажмите на кнопку выключателя (поло-
жение OFF) и одновременно нажмите рычаг
тормоза. Для пуска двигателя кнопку следует
перевести в верхнее положение (ON).

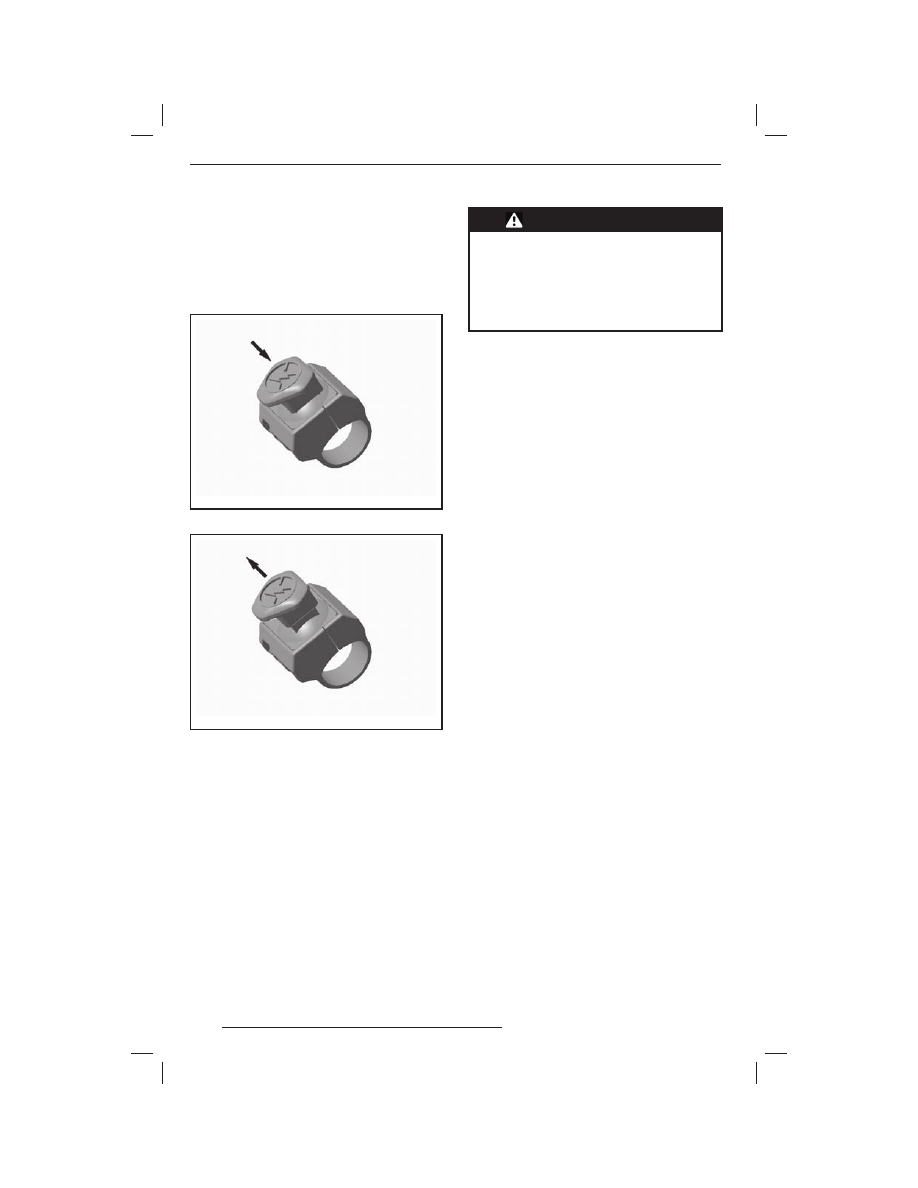

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (ВЫКЛЮЧЕНО)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (ВКЛЮЧЕНО)

Все  водители  должны  тщательно  ознако-
миться  с  работой  этого  устройства  путём
многократного  использования  при  первой
поездке  и  в  дальнейшем  для  любой  оста-
новки  двигателя.  Процедура  остановки
двигателя должна быть освоена водителем
на  уровне  рефлекса,  чтобы  быть  готовым
воспользоваться ей в экстренной ситуации.



ПРЕДОСТЕРЕЖЕНИЕ

Если  поводом  для  аварийной

остановки  двигателя  послужи-

ла  какая-то  неисправность,  то  пе-

ред запуском двигателя необходи-

мо  найти  и  устранить  её  причину.

Обратитесь  за  помощью  к  дилеру

LYNX.

17) Рукоятка ручного стартера

Рукоятка  ручного  стартера  находится  с
правой стороны снегохода. Для включения
стартера  медленно  потяните  рукоятку  до
появления  ощутимого  сопротивления,  за-
тем  резко  дёрните.  Медленно  верните  ру-
коятку в исходное положение.

18) Рычаг переключения пе-

редач

Используется для переключения передач.
Модель оснащена коробкой передач с дву-
мя передачами переднего хода, передачей
заднего хода и нейтралью.
См. раздел «РАБОТА КОРОБКИ ПЕРЕДАЧ»
настоящего Руководства.
ПРИМЕЧАНИЕ:  Для  перевода  рычага  из
нейтрали  в  положение  соответствующее
включению  передачи  заднего  хода,  необ-
ходимо нажать на рычаг.

Переключение передач

Эти модели оснащены 4-позиционным ры-
чагом переключения передач. Две переда-
чи переднего хода, задняя передача и ней-
траль между 1-й передачей и передачей за-
днего хода.
ПРИМЕЧАНИЕ:  Переключение  передач
в  движении  возможно  только  между 1-й  и
2-й  передачами,  при  этом  двигатель  дол-
жен  работать  в  режиме  холостого  хода,  а
скорость  движения  не  должна  превышать
20 км/ч.

19) Крышка топливного бака

Для  заправки  снегохода  топливом  отвер-
ните  крышку.  После  заправки  заверните
крышку и туго затяните её.
