ПОДВЕСКА

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное движение снегохода
по обледеневшей поверхности или по зер-
нистому снегу приводит к перегреву и преж-
девременному износу накладок опорных по-
лозьев гусеницы.

Состояние ленточного огра-

ничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. При необходимости замените
его. Момент затяжки гайки крепления 9 Н•м.

Смазка компонентов задней

подвески

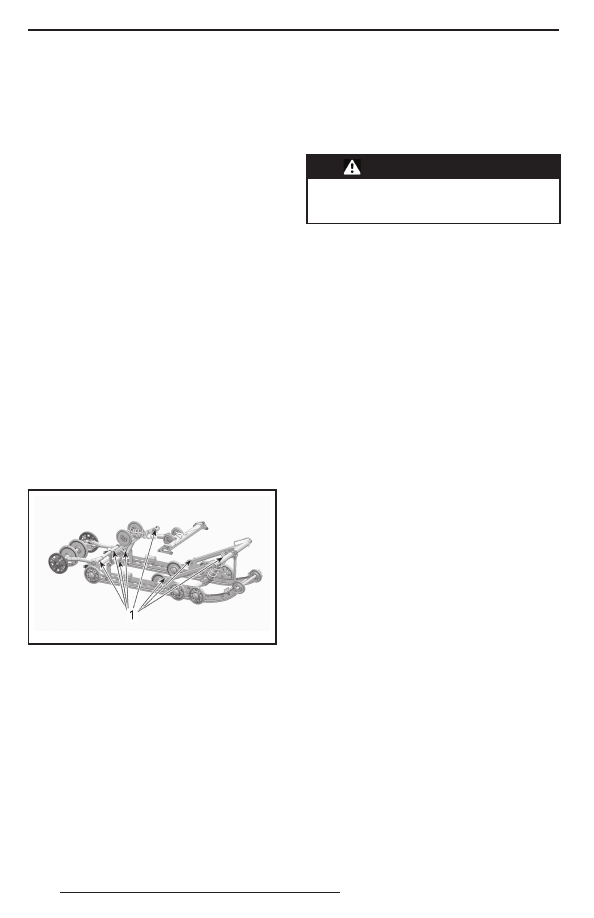

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293 550
033). Периодичность обслуживания указана
в разделе «РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ».

fmo2012-003-015_b

1. Пресс-масленки

Рулевое управление и пе-

редняя подвеска

Визуально проверьте затяжку крепёжных
элементов рулевого управления и передней
подвески (шаровые опоры и шаровые шар-
ниры рычагов и тяг рулевого привода, бол-
ты шарнирного крепления, болты крепления
лыж и цапф лыж, и т. д.). При необходимости
обратитесь к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков износа
обратитесь к дилеру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

ЭЛЕКТРООБОРУДОВАНИЕ

Рекомендуемые свечи за-

жигания

ОСТОРОЖНО Используйте толь-

ко рекомендованные свечи зажига-

ния, указанные ниже. Замена све-

чей зажигания должна выполнять-

ся авторизованным дилером Lynx.

МОДЕЛЬ/ТИП СВЕЧИ

ЗАЖИГАНИЯ

МЕЖЭЛЕКТРОДНЫЙ

ЗАЗОР

NGK PZFR6F

0,8 + 0/–0,1 мм

Не регулируется

ОСТОРОЖНО Регулировка ме-

жэлектродного зазора этих свечей

не допускается.

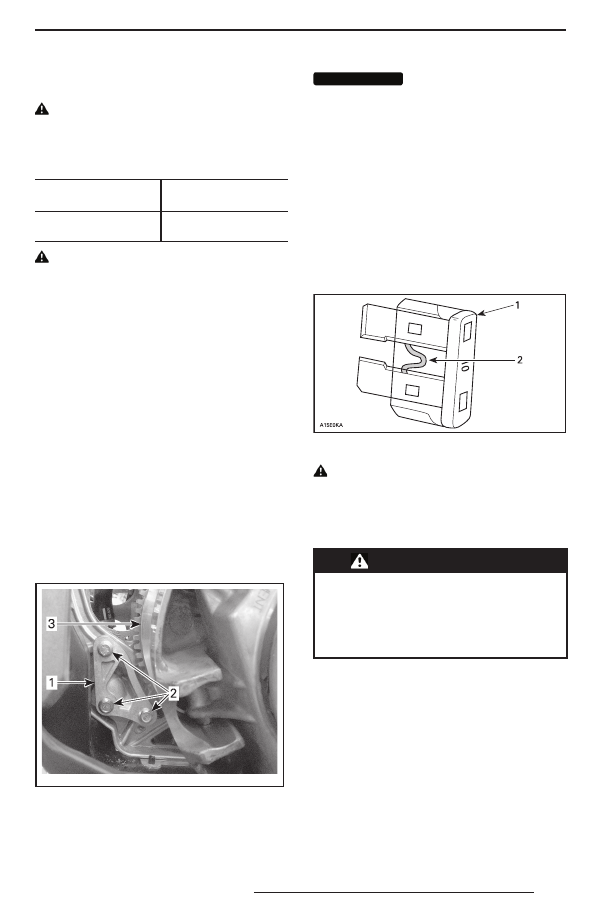

Упор двигателя

Регулировка упора двигателя

Упор двигателя находится на левой передней
опоре двигателя, перед ведущим шкивом.
1. Снимите ключ DESS с контактного устрой-

ства.

2. Снимите левую нижнюю боковую панель,

см. главу «КАПОТ И БОКОВЫЕ ПАНЕЛИ».

3. Снимите защитный кожух ремня вариа-

тора, как описано в разделе «СНЯТИЕ
КОЖУХА РЕМНЯ ВАРИАТОРА» данного
раздела.

4. Ослабьте три болта крепления упора

к опоре двигателя, не снимая их.

5. Пальцами надавите вниз на упор двигате-

ля, затягивая при этом болты до касания
их головки с поверхностью упора.

6. Затянуть винты моментом 10 Н•м.

mmo2 009 -003 -013

1. Упор двигателя
2. Болты упора двигателя
3. Ведущий шкив

ВНИМАНИЕ

Если упор двигателя

и болты его крепления установле-

ны неправильно, возможный се-

рьезные повреждения шкива ва-

риатора.

Предохранители

Снятие/проверка предохранителей

Система электрооборудования защищена
предохранителями. Держатели предохра-
нителей располагаются в моторном отсеке.
Проверьте и, при необходимости, замените
предохранитель.
Извлеките предохранитель из держателя.
Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ОСТОРОЖНО Запрещается ис-

пользовать предохранитель с бо-

лее высоким номиналом во избе-

жание повреждения электрических

компонентов и/или возможного

возгорания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя, преж де чем запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Lynx.

Расположение предохранителей

Блок предохранителей располагается под
обивкой левой передней части сиденья.
Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

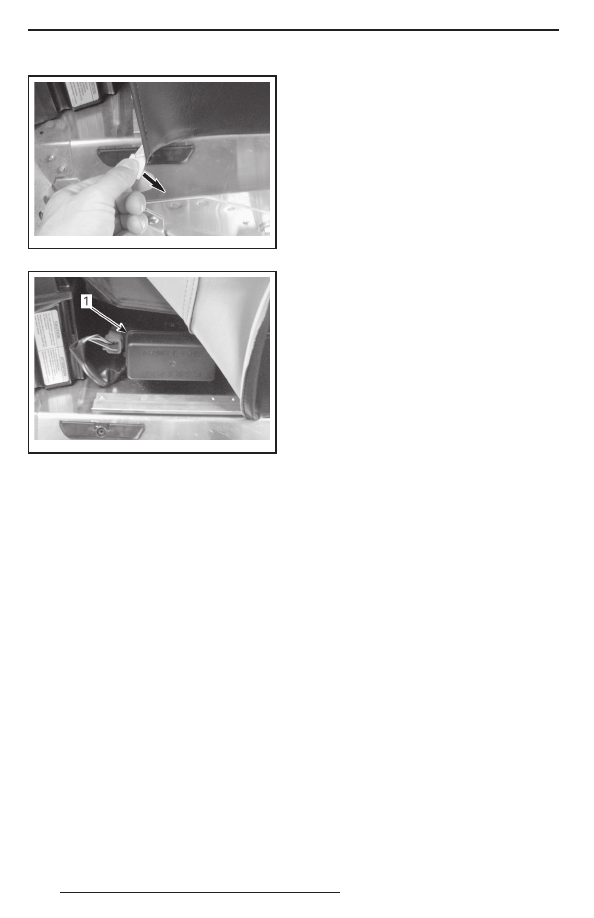

Для доступа к блоку предохранителей сни-
мите часть обивки, как показано на рисунке.

mmo2 009 -004 -036

ПОТЯНИТЕ ЛЕНТУ

mmo2 009 -004 -037_a

БЛОК ПРЕДОХРАНИТЕЛЕЙ

Установите обивку на место, зацепив
за алюминиевый выступ.

ЭЛЕКТРООБОРУДОВАНИЕ

КОРПУС/РАМА

Чистка и защитная смазка

Очистите снегоход от грязи и следов ржав-
чины.
Для чистки снегохода пользуйтесь только
фланелевой (или аналогичной) тканью.

ОСТОРОЖНО Мягкая фланеле-

вая ткань не оставляет царапин

на обрабатываемых поверхно -

стях. Пользуйтесь фланелью для

протирки ветрового стекла и ка-

пота.

Для чистки снегохода, включая его нижний
поддон и металлические детали, пользуй-
тесь чистящим средством Heavy duty cleaner
(P/N 293 110 001 (аэрозольный баллон 400 г)
и 293 110 002 (ёмкость 4 л)).

ОСТОРОЖНО Не применяйте

Heavy Duty Cleaner для чистки таб-

личек и виниловых деталей.

Для ухода за виниловыми и пластиковыми
деталями предназначено чистящее сред-
ство Vinyl & Plastic Cleaner (P/N 413 711 200,
6 бутылей по 1 л).
Для удаления царапин с поверхности ветро-
вого стекла и капота пользуйтесь комплек-
том Scratch Remover Kit (P/N 861 774 800).

ОСТОРОЖНО Запрещается при-

менять сильнодействующие мою-

щие средства, обезжириватели,

краскорастворители, ацетон, ве-

щества, содержащие хлор, и дру-

гие агрессивные сре дс тва д ля

чистки корпуса снегохода и пласт-

массовых деталей.

Протрите тарелки обоих шкивов чистящим
средством Pulley Flange Cleaner (P/N 413 711
809).
Осмотрите корпус снегохода, устраните за-
меченные дефекты.
Закрасьте мелкие точечные дефекты на ме-
таллических деталях. На все металлические
детали, включая хромированные стержни
амортизаторов, распылите защитную смазку
Bombardier Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус снегохода и все окрашенные детали
рамы.
ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой от-
делкой. Накройте снегоход чехлом, чтобы
во время хранения на его корпусе не скапли-
валась пыль.

ОСТОРОЖНО Снегоход должен

храниться в су хом прох ла дном

месте, накрытый непрозрачным

чехлом. Это позволит защитить

пластмассовые детали и лакокра-

сочное покрытие от грязи и воз-

действия солнечных лучей.

Приподнимите заднюю часть снегохода, что-
бы гусеница не касалась опорной поверх-
ности. Установите опору с широким основа-
нием с отражающим щитком.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночку. Пользуйтесь подъ-

ё м н ы м и ус т р о й с т в а м и и пр и -

способлениями, позовите кого-

нибудь на помощь.

ПРИМЕЧАНИЕ: Не ослабляйте натяжение
гусеничной ленты.

Замена ламп

После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.

Фары

ОСТОРОЖНО Во избежание сок-

ращения срока службы галоген-

ных ламп не касайтесь пальцами

стек лянной колбы лампы. Если

Вы дотронулись до стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

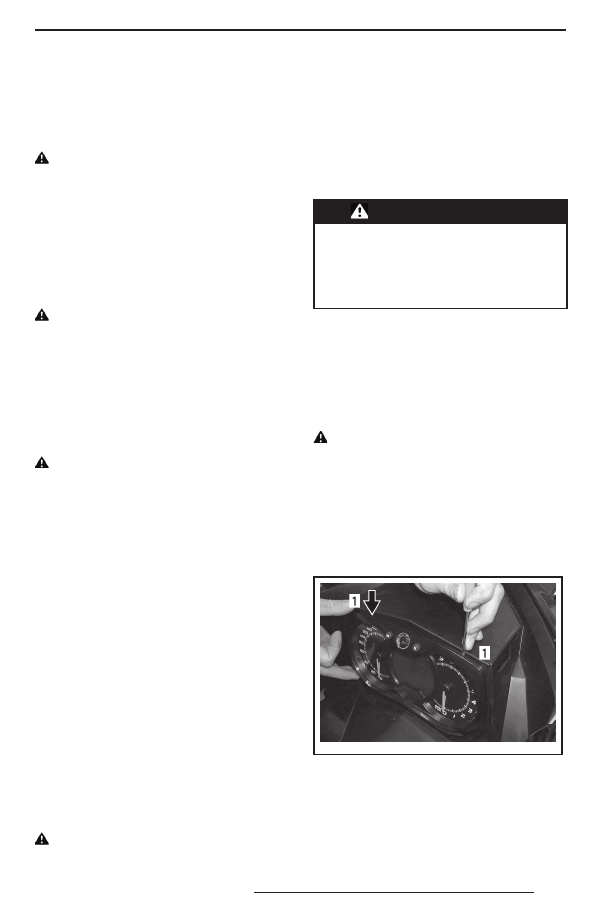

С помощью маленькой отвёртки освободите
защёлки информационного центра.

mmo2 007 -009 -061_a

1. Защёлки

Осторожно потяните многофункциональный
центр и отведите его в сторону.
