50

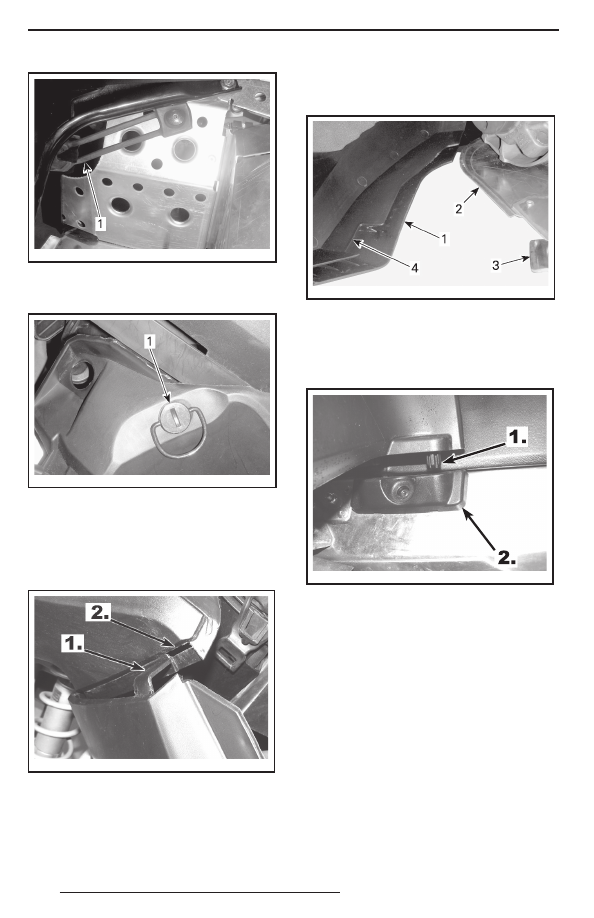

mmo2 009 -004 -044_a

1. Резиновый фиксатор

3.  Поверните фиксатор на ¼ оборота против

часовой стрелки.

mmo2 009 -004 -045_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть па-

нели и откройте.

Закрывание нижней боковой панели

1.  Вставьте передний верхний выступ в соот-

ветствующий паз.

mmo2 009 -004 -046_L

1. Выступ
2. Паз

2.  Установите нижнюю часть панели на алю-

миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.

mmo2 009 -004 -047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3.  Вставьте нижний задний выступ панели

в паз.

mmo2 009 -004 -048_l

1. Выступ
2. Паз

4.  Закрепите резиновый фиксатор.
5.  Закройте фиксатор, повернув его на ¼

оборота по часовой стрелке.

Снятие/установка нижней боковой

панели

–  Откройте нижнюю боковую панель как опи-

сано выше.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

–  Поднимите переднюю часть панели и осво-

бодите нижнюю часть из паза.

–  Освободите верхнюю часть панели, опус-

тив панель.

Процедура установки выполняется в обрат-
ном порядке.

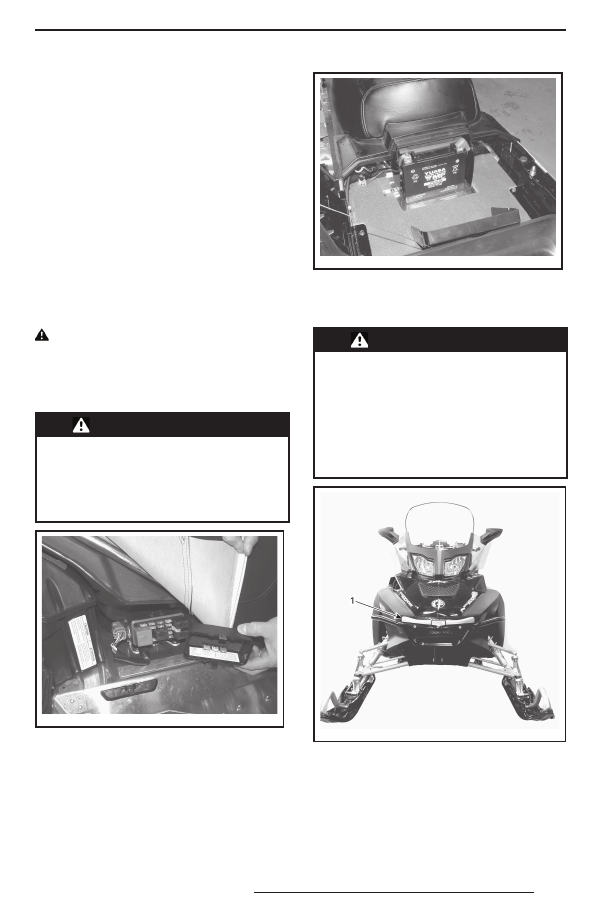

20) Предохранители

Электрическая система защищена предох-
ранителями, более подробная информация
приведена в разделе «ЭЛЕКТРООБОРУДО-
ВАНИЕ».
Блок предохранителей расположен в левой
части снегохода под обивкой сиденья. Для
доступа к блоку предохранителей откройте
нижнюю боковую панель, затем отведите
в сторону нижнюю левую часть обивки си-
денья.

 ОСТОРОЖНО Запрещается ис-

пользовать предохранитель с бо-

лее  высоким  номиналом  во  из-

б е ж а н и е   п о в р е ж д е н и я   э л е к т-

р и ч е с к и х   к о м п о н е н т о в   и / и л и

возможного возгорания.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя,  преж де  чем  запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Lynx.

fmo2012-003-005

Аккумуляторная батарея

Батарея расположена в отсеке под пасса-
жирским сиденьем. Чтобы получить доступ
к аккумуляторной батарее, снимите крышку,
нажав на её выступы, расположенные с обе-
их сторон.

fmo2012-003-004

21) Рукоятка/бампер

Используйте рукоятку/бампер для подъёма
снегохода вручную.



ПРЕДОСТЕРЕЖЕНИЕ

Практикуйте правильную технику

подъёма, преимущественно ис-

пользуйте силу ног. Во избежа-

ние травм не пытайтесь поднять

тяжёлый  снегоход  в  одиночку.

Для подъёма снегохода исполь-

зуйте  соответствующие  техни-

ческие средства или обратитесь

к кому-нибудь за помощью.

fmo2012-003-006_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

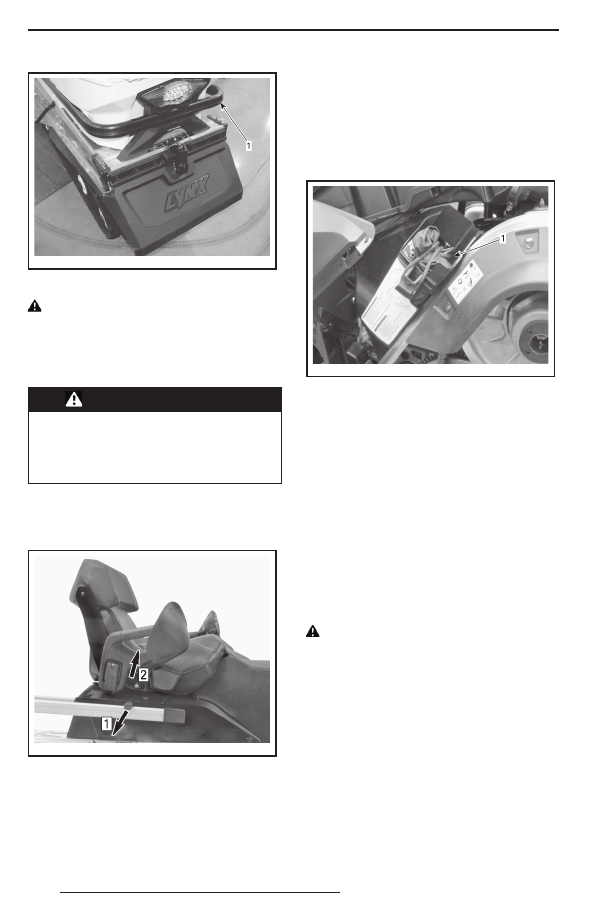

fmo2012-003-007_a

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

 ОСТОРОЖНО Не буксируйте и не

поднимайте снегоход за лыжи.

22) Багажное отделение

Багажное отделение расположено за води-
тельским сиденьем.



ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н о е   о тд е л е н и е   д о л ж н о

быть надёжно закрыто. Не остав-

л я й т е  в  б а г а ж н о м  о тд е л е н и и

ос трые,  т яжёлые  или  хрупкие

предметы.

Чтобы открыть крышку, необходимо потя-
нуть и удерживать резиновый фиксатор,
затем поднять правую часть крышки или
пассажирского сиденья, если установлено.

mmo2 009 -004 -024_a

1. Потяните резиновый фиксатор
2. Поднимите правую часть крышки

23)  Возимый комплект ин-

струментов

В комплект снегохода входит набор инстру-
ментов, необходимый для проведения эле-
ментарного технического обслуживания.
Чехол для инструментов находится в мотор-
ном отсеке на кожухе вариатора.

fmo2012-003-008_a

1. Возимый комплект инструментов

24)  Место для хранения запас-

ных свечей зажигания

В чехле комплекта возимого инструмента
предусмотрено место для хранения запас-
ных свечей зажигания, это позволяет пре-
дохранить их от воздействия влаги, а также
защитить от грязи и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор, см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
П РИ М ЕЧ А Н И Е:  C o m m an d e r  Lim ite d:
Commander Limited: Свечи зажигания нахо-
дятся в комплекте Army.

 ОСТОРОЖНО Не пытайтесь ре-

г улировать зазор свечи зажига-

ния.

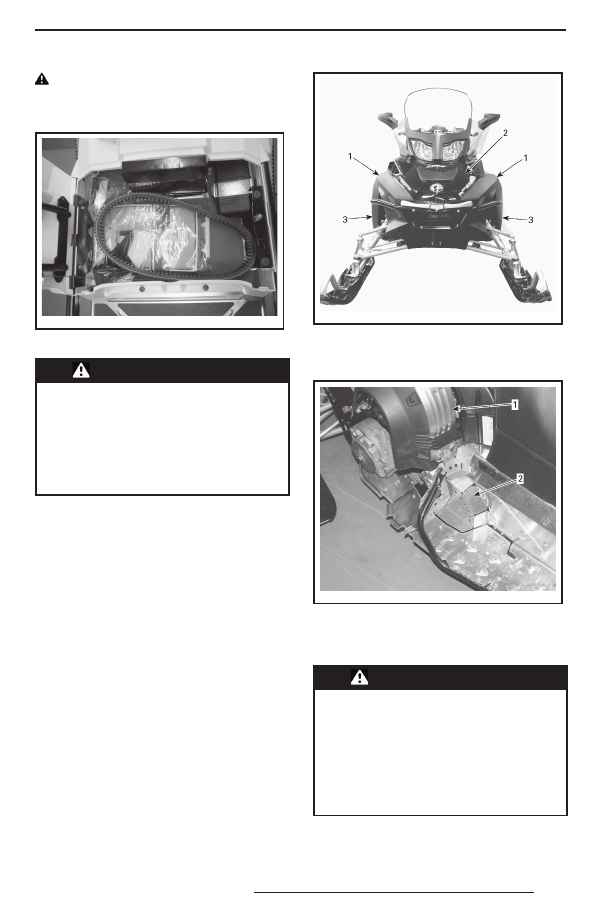

25) Запасной ремень вариатора

Запасной ремень можно хранить в багажном
отделении под сиденьем.
ПРИМЕЧАНИЕ: Запасной ремень вариато-
ра поставляется со снегоходом Commander
Limited.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

53

  ОСТОРОЖНО  Убе дитесь,  что

вещи, которые хранятся в багаж-

ном отделении не повредят запас-

ной ремень вариатора.

fmo2012-003-014

26) Щитки и кожухи



ПРЕДОСТЕРЕЖЕНИЕ

Пуск и работа двигателя с нена-

дёжно установленным/закреплён-

ным кожухом ремня вариатора,

с открытым или снятым кожухом

тормозного  диска,  снятым  или

открытым капотом, снятыми или

открытыми боковыми панелями

категорически запрещается.

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи-
мися деталями механизмов и оберечь води-
теля или пассажира от случайного прикосно-
вения к сильно нагретым деталям двигателя.
Не регулируйте движущиеся детали меха-
низмов при работающем двигателе.

fmo2012-003-006_b

ТИПОВОЙ ВАРИАНТ
1. Верхние боковые панели
2. Капот
3. Боковые панели

fmo2012-003-009_a

1. Кожух
2. Кожух тормозного диска

27) Гусеница



ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на гусеницу

шипы,  ес ли  это  не  разрешено

инс т рукциями BRP. Ус тановка

шипов  на  нерекомендованный

тип гусеницы увеличивает опас-

ность разрыва и сход гусеницы

с направляющих катков, что мо-

жет  привести  к  получению  се-

рьёзных травм и гибели.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
