46

mmo2 008 -003 -012_a

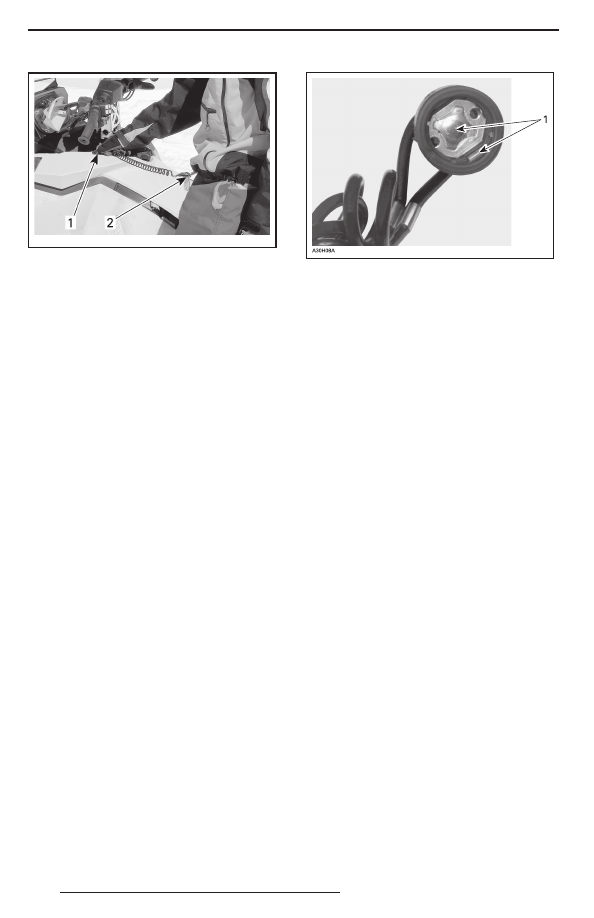

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Закрепите на одежде

Для экстренной остановки двигателя сдёр-
ните колпачок шнура безопасности (ключ
DESS) с выключателя.

Ключ цифровой кодируемой проти-

воугонной системы (DESS, Digitally

Encoded Security System)/выключа-

тель двигателя

Система DESS со шнуром безопасности
предназначена  для  защиты  снегохода
от угона и является аналогом ключа за-
жигания. При отсоединении колпачка шну-
ра (например, в случае падения водителя)
двигатель выключается.
В колпачок шнура безопасности (ключ DESS),
входящего в комплект поставки снегохода,
встроена электронная схема с уникальным
цифровым кодом. Дилер заносит этот код в па-
мять модуля управления двигателем (ЕСМ,
Engine Control Module) Вашего снегохода. По-
сле считывания и распознавания кода систе-
ма позволяет двигателю снегохода развивать
обороты свыше 3000 об/мин.
При установке колпачка шнура безопасности
с другим кодом запуск двигателя возможен,
но максимальная частота вращения будет
недостаточна для включения вариатора
и движения снегохода.
Следите, чтобы в колпачке шнура безопас-
ности не было грязи и снега.

DESS KEY
1. Отсутствие загрязнений и снега

Дополнительные ключи DESS

Дилер Lynx может запрограммировать ЕСМ
для  работы  с 8-ю  различными  ключами
DESS.
Рекомендуем приобрести у авторизованного
дилера Lynx дополнительные ключи DESS.
Если Вы владеете несколькими снегохода-
ми, оборудованными системой DESS, авто-
ризованный дилер Lynx может запрограм-
мировать их таким образом, чтобы каждый
из них мог работать с ключами DESS от дру-
гих снегоходов.

Коды сигнальной лампы DESS

ПРИМЕЧАНИЕ: Если, несмотря на принятые
меры, предупреждающие сигналы не прек-
ращаются, обратитесь к дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

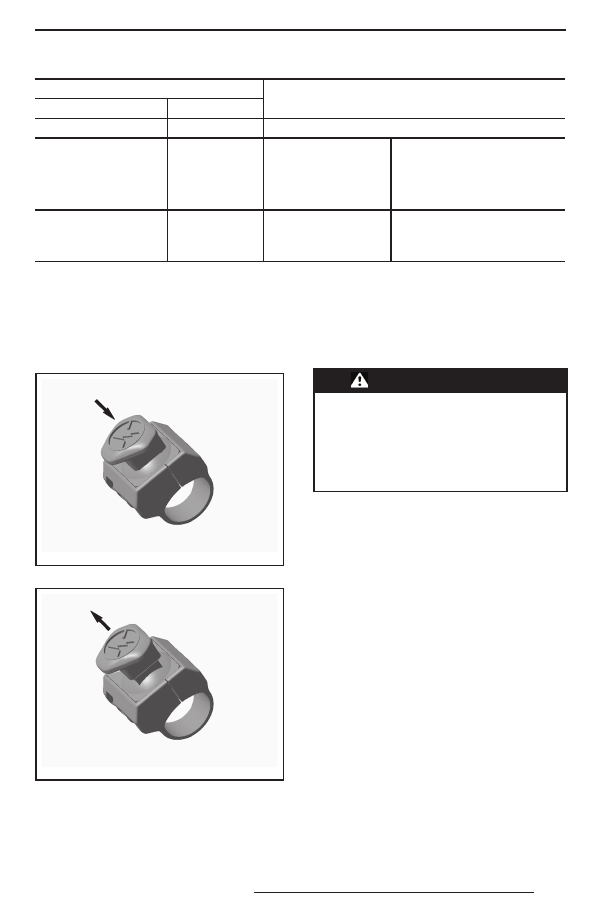

ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

ОПИСАНИЕ

ЗВУКОВОЙ СИГНАЛ

СООБЩЕНИЕ

2 коротких

WELCOME...

Приветственное сообщение, правильный ключ

Короткие звуковые

сигналы, повторяющие

с небольшой частотой

CHECK KEY

Невозможно чтение

ключа (ненадёжное

соединение)

Следите, чтобы в колпачке шнура

безопасности не было грязи и сне-

га.  Очистить  колпачок  от  грязи

и снега. Переустановить колпачок,

пустить двигатель. Движение сне-

гохода невозможно.

Короткие звуковые

сигналы, повторяющие

с высокой частотой

BAD KEY

Неверный или незапрог-

раммированный ключ

Использовать  правильно  запро-

граммированный  или  перепро-

граммированный  ключ.  Движе-

ние снегохода невозможно.

15) Выключатель двигателя

Выключатель имеет нажимно-отжимную конст-
рукцию. Для аварийной остановки двигателя
выберите положение кнопки OFF (выкл.) (на-
жата вниз) и одновременно нажмите тормоз.
Для пуска двигателя кнопку следует пере-
вести в положение ON (отжата вверх).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Водитель должен уметь уверенно пользо-
ваться кнопкой аварийного выключения
двигателя. Рекомендуем потренироваться
в запуске и выключении двигателя с помо-
щью этой кнопки. Приобретённые навыки
будут очень полезны, если Вы окажетесь
в экстремальной ситуации.



ПРЕДОСТЕРЕЖЕНИЕ

Ес ли  пово дом  д ля  аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь к авторизован-

ному дилеру Lynx.

16)  Рукоятка ручного стартера

Ручной стартер располагается на правой
стороне снегохода, за боковой панелью.
Чтобы включить механизм ручного стартера,
медленно потяните рукоятку на себя и, когда
почувствуете сопротивление, энергично дёр-
ните рукоятку. Медленно верните рукоятку
в исходное положение.

17)  Рычаг переключения пе-

редач

С помощью данного рычага осуществляет-
ся переключение передач. Коробка передач
данного снегохода имеет две передачи для
движения вперёд, передачу заднего хода
и нейтраль.
См. главу «ФУНКЦИОНИРОВАНИЕ КОРОБ-
КИ ПЕРЕДАЧ» раздела «УКАЗАНИЯ ПО ЭКС-
ПЛУАТАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

ПРИМЕЧАНИЕ:  Чтобы  перевести  рычаг
переключения из нейтрали в положение
заднего хода, необходимо нажать рукоятку
рычага переключения передач вниз.

Переключение передач

Эти модели оснащены 4-позиционным ры-
чагом переключения передач. Две переда-
чи переднего хода, задняя передача и ней-
траль, между 1-й передачей и передачей
заднего хода.
ПРИМЕЧАНИЕ:  Переключение  передач
в движении возможно только между 1-й и 2-й
передачами, при этом двигатель должен ра-
ботать в режиме холостого хода, а скорость
движения не должна превышать 20 км/ч.

18) Крышка топливного бака

Для долива топлива отверните пробку, а по-
сле заправки плотно заверните её.



ПРЕДОСТЕРЕЖЕНИЕ

Во  в р ем я  з а пра в к и  топливом

двигатель должен быть выклю-

чен. Топливо является пожаро-

и  в зрывоопасным  продук том.

Производите заправку на откры-

том воздухе или в хорошо вен-

тилируемом помещении. Не ку-

рите поблизости и не подносите

к снегоходу открытое пламя или

искрящие предметы. Медленно

отворачивайте крышку топлив-

ного  бака.  Если  при  отворачи-

вании  крышки  с лыш ен  свис т,

свидетельствующий о наличии

избыточного или недостаточного

давления в баке, покажите сне-

гоход дилеру — возможно, тре-

буется небольшой ремонт. Эксп-

луатация снегохода на это вре-

мя запрещена Не переполняйте

топливный бак; не заправляйте

бак доверху, если собираетесь

оставить снегоход в теплом по-

мещении. При увеличение тем-

пературы топливо расширяется

и может вытечь. Вытирайте все

потеки топлива с корпуса снего-

хода. Регулярно проверяйте сос-

тояние топливной системы.

ПРИМЕЧАНИЕ: Пока крышка топливного
бака не закрыта и не затянута как следует,
не садитесь на сиденье и не опирайтесь
на него.

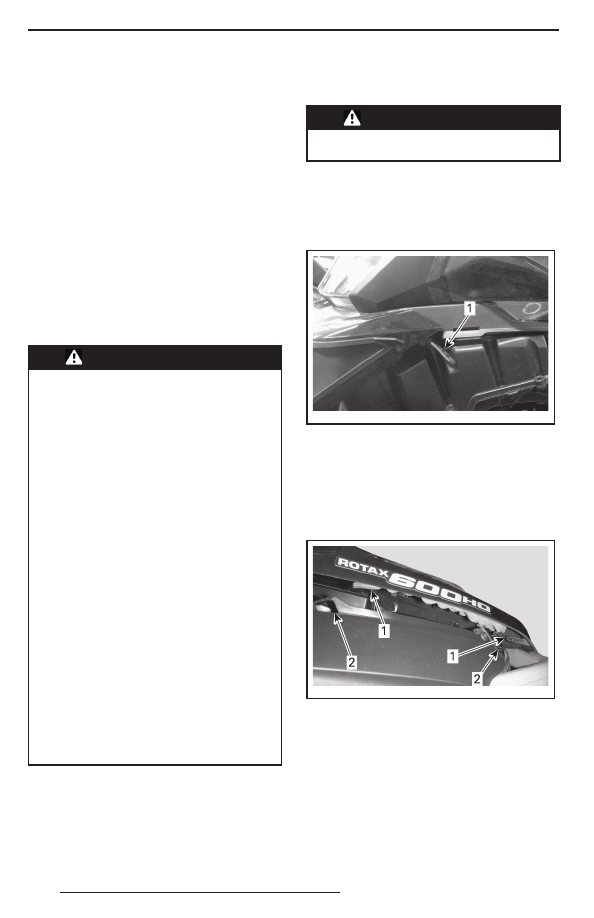

19) Капот и боковые панели

Капот



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

Снятие капота

1.  Снимите верхние боковые панели как ука-

зано ниже.

2.  Освободите резиновые фиксаторы с обе-

их сторон.

mmo2 009 -004 -038_a

1. Резиновый фиксатор

3.  Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1.  Совместите выступы на передней и цен-

тральной частях капота с соответствую-
щими пазами в нижнем поддоне.

mmo2 009 -004 -039_a1

1. Выступы
2. Пазы

2.  Сдвиньте капот к фарам до упора.
3.  Закрепите резиновые фиксаторы.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

49

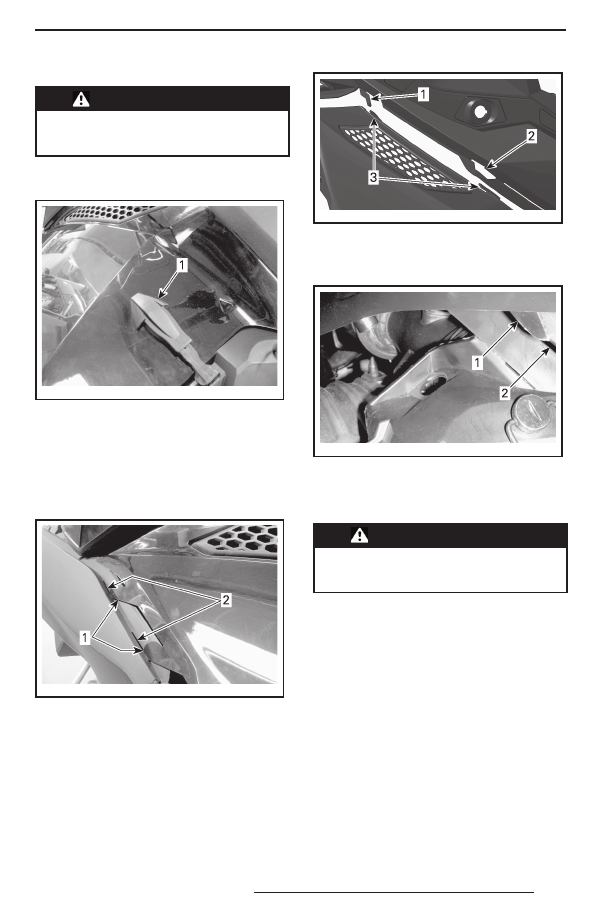

Верхние боковые панели



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие верхней боковой панели

1.  Освободите резиновый фиксатор.

mmo2 009 -004 -040_a

1. Резиновый фиксатор

2.  Поднимите заднюю часть панели, чтобы

вывести пластиковый фиксатор из консоли.

3.  Переместите панель назад.

Установка верхней боковой панели

1.  Вставьте передние нижние выступы пане-

ли в соответствующие пазы.

mmo2 009 -004 -042_a

1. Выступы
2. Пазы

2.  Закрепите центральный верхний фиксатор

панели на консоли.

mmo2 011 -006 -100_a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3.  Вставьте задний выступ в паз консоли.

mmo2 009 -004 -041_a

1. Задний выступ
2. Паз консоли

4.  Застегните резиновый фиксатор.

Нижние боковые панели



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Открывание нижней боковой панели

1.  Снимите верхнюю боковую панель, см.

выше.

2.  Освободите резиновый фиксатор.
