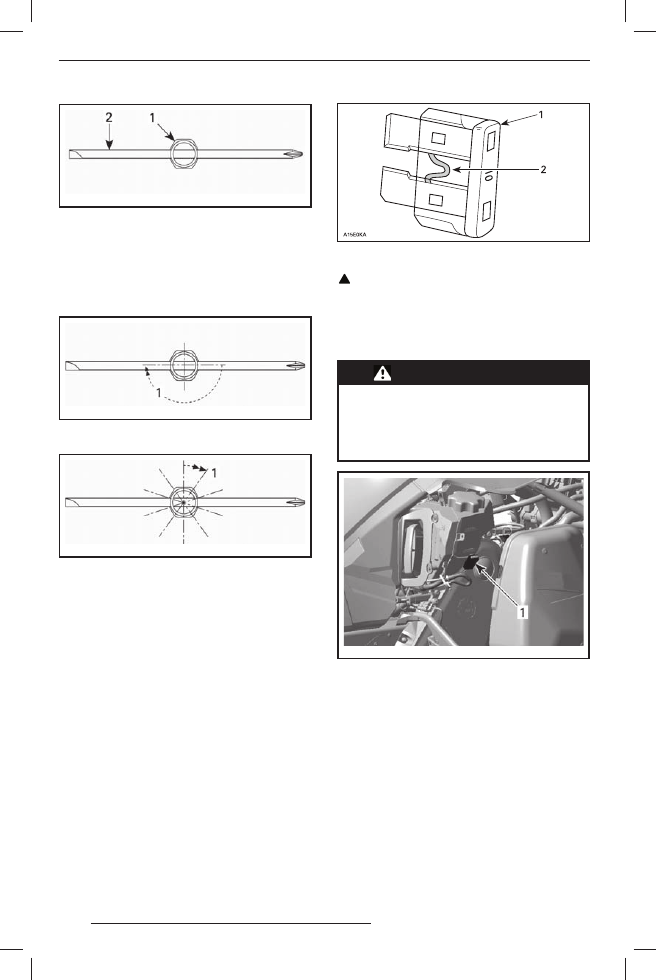

106

mmo2 008 -008 -008_a

ВИД СВЕРХУ
1. Торцевая головка 16 мм
2. Стержень отвёртки

Затяните свечи зажигания, как показано
на рисунках ниже.
ПРИМЕЧАНИЕ: Убедитесь в правильном по-
ложении свечи зажигания и её шайбы.

mmo2 008 -008 -006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Заверните на 1/2 оборота

mmo2 008 -008 -007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Заверните на 1/10 оборота

Использование динамометрического
ключа
Затяните свечи за жигания моментом
27,5 Н•м.

Снятие/проверка предохра-

нителей

Система электрооборудования защищена
предохранителями. Держатели предохра-
нителей располагаются в моторном отсеке.
Проверяйте состояние предохранителей
и меняйте их при необходимости.
Чтобы извлечь предохранитель из держате-
ля, потяните за него. Проверьте, не оплави-
лась ли нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ОСТОРОЖНО Во избежание по-

вреждения электрических компо-

нентов и/или возможного возгора-

ния запрещается использовать

предохранитель с более высоким

номиналом.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя, преж де чем запускать

двигатель, найдите и устраните

причину неполадки. Обратитесь

за помощью к дилеру LYNX.

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1. Главный предохранитель 5 А

ЭЛЕКТРООБОРУДОВАНИЕ

17.12.2010 17:40:11

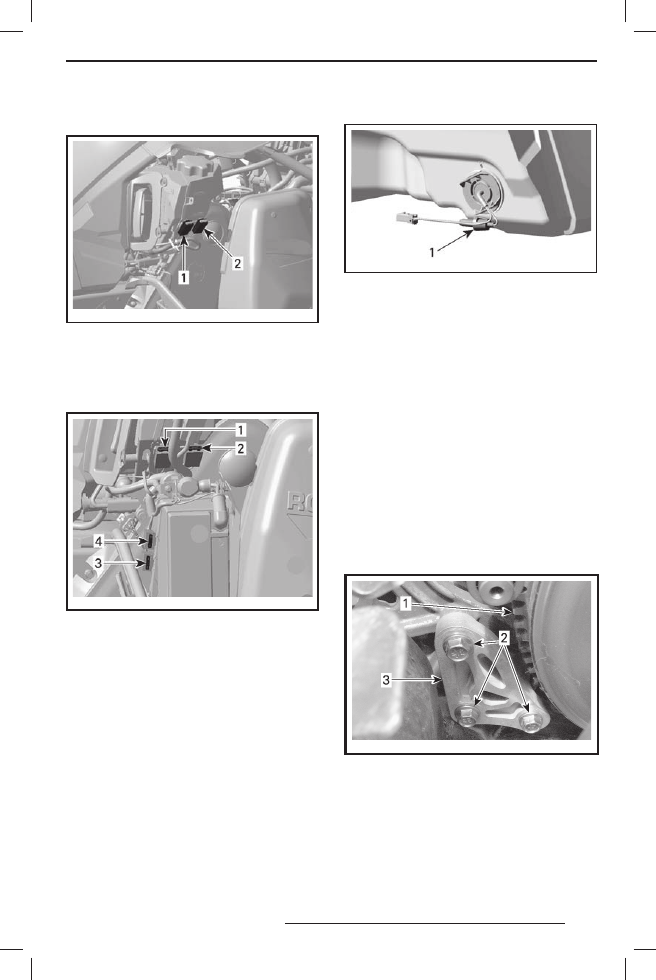

107

ДВИГАТЕЛИ 550

Ручной стартер

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Предохранитель фары 15 А (КРАСНО-

ОРАНЖЕВЫЙ провод)

2. Предохранитель аксессуаров 15 А (КРАСНО-

ЖЕЛТЫЙ провод)

Электрический стартер

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Предохранитель 15 А — фары (КРАСНО-ОРАН-

ЖЕВЫЙ провод)

2. Предохранитель 15 А — аксессуары (КРАС-

НО-ЖЕЛТЫЙ провод)

3. Предохранитель 30 А — системы зарядки
4. Предохранитель 5 А — ECM (модуль управ-

ления двигателем)

Электрический датчик уровня топлива

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ШУМА ВПУСКА ВОЗДУХА
1. Предохранитель 0,25 А

Упор двигателя (600 HO E-TEC)

Регулировка упора двигателя

Упор двигателя находится на левой перед-
ней опоре двигателя, перед ведущим шкивом.
1. Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2. Снимите левую боковую панель, см. раз-

дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ».

3. Снимите защитный кожух ремня вари-

атора, см. раздел «ОРГАНЫ УПРАВЛЕ-
НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

4. Ослабьте три болта крепления упора

к опоре двигателя, для того чтобы поя-
вилась возможность перемещения в вер-
тикальной плоскости (0,5—1 оборот).

mmo2 010 -009 -007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

ЭЛЕКТРООБОРУДОВАНИЕ

17.12.2010 17:40:11

108

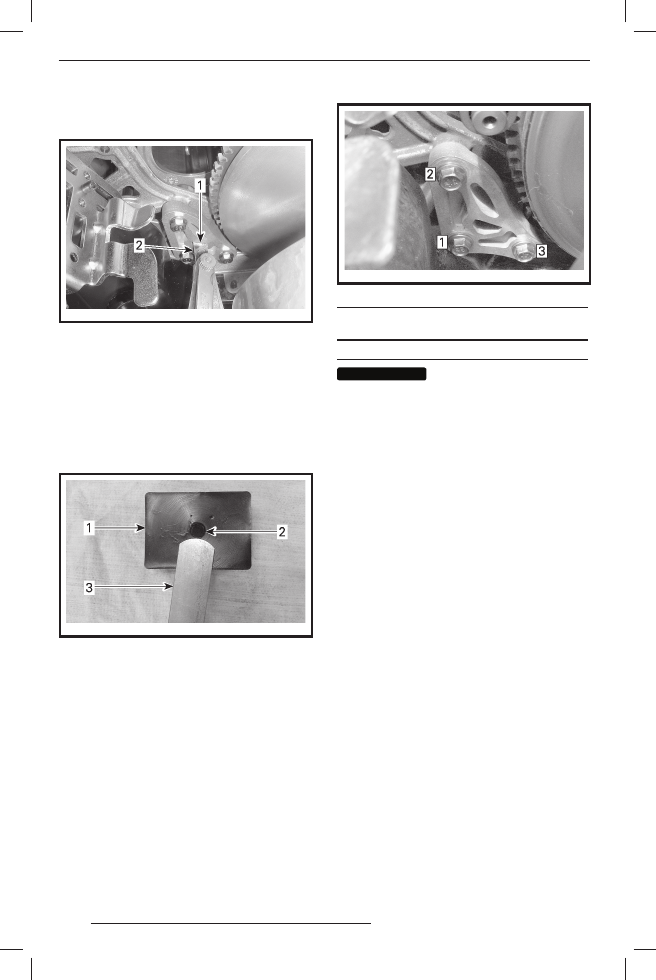

5. Вставьте щуп (0,5 мм) в отверстие упора

(см. рисунок).

mmo2 010 -009 -001_a

1. Отверстие
2. Щуп

6. Вставьте щуп между упором двигателя

и резиновым ограничителем (на двига-
теле).

ПРИМЕЧАНИЕ: Не вставляйте щуп слиш-
ком глубоко, так как он пройдёт над выпу-
клостью, расположенной на поверхности ре-
зинового ограничителя, что внесёт погреш-
ность в регулировку. См. рисунок.

mmo2 010 -009 -002_a

1. Резиновый ограничитель
2. Выпуклость
3. Щуп

7. В указанной на рисунке последователь-

ности затяните болты указанным момен-
том, будьте осторожны не зажмите щуп.

mmo2 010 -009 -007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ

УПОРА ДВИГАТЕЛЯ, Н•М

10 ± 2

ВНИМАНИЕ

Если болты или упор

установлены неверно, возможно

серьёзное повреждение ведуще-

го шкива.

17.12.2010 17:40:11

109

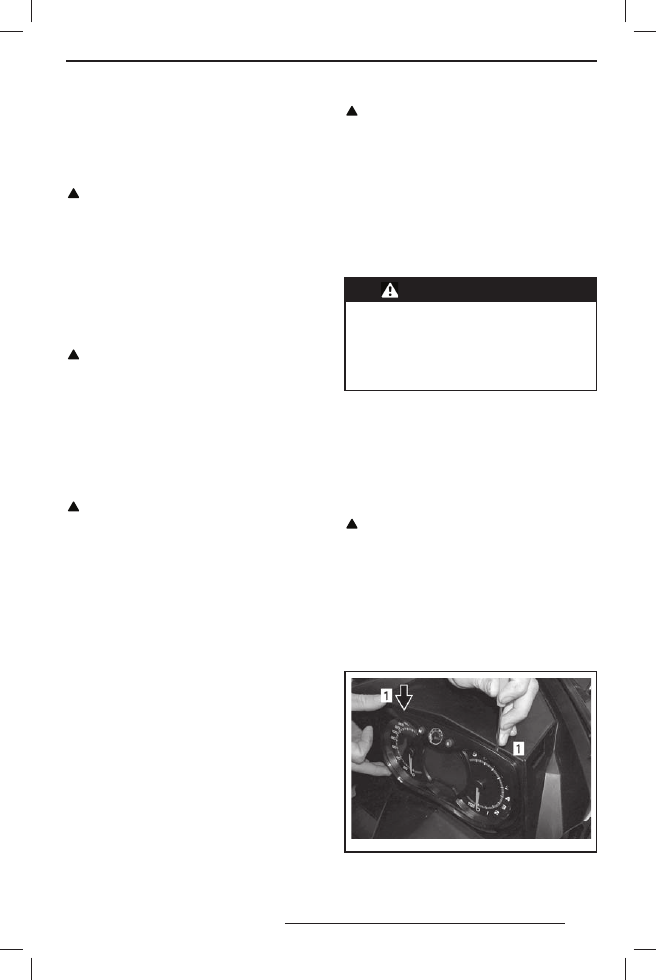

Чистка и защитная смазка

Очистите снегоход от грязи и следов ржав-
чины.
Для чистки снегохода пользуйтесь только
фланелевой тканью (или аналогичной).

ОСТОРОЖНО Пользуйтесь фла-

нелью д ля протирки ветрового

стекла и капота. Мягкая фланеле-

вая ткань не оставляет царапин

на обрабатываемых поверхно -

стях.

Для очистки снегохода от масел, грязи и ко-
поти пользуйтесь чистящим средством
Heavy Duty Cleaner (P/N 293 110 001) (аэро-
зольный баллон 400 г) и (P/N 293 110 002)
(ёмкость 4 л).

ОСТОРОЖНО Не применяйте

Heavy Duty Cleaner для чистки та-

бличек и виниловых деталей.

Для ухода за виниловыми и пластиковыми
деталями предназначено чистящее сред-
ство Vinyl & Plastic Cleaner (P/N 413 711 200,
6 бутылей по 1 л).
Для удаления царапин с поверхности ветро-
вого стекла и капота пользуйтесь комплек-
том Scratch Remover Kit (P/N 861 774 800).

ОСТОРОЖНО Запрещается при-

менять сильнодействующие мою-

щие средства, обезжириватели,

краскорастворители, ацетон, веще-

ства, содержащие хлор, и другие

агрессивные средства для чистки

корпуса снегохода и пластмассо-

вых деталей.

Для чистки шкивов рекомендуем пользо-
ваться чистящим средством Pulley Flange
Cleaner (P/N 413 711 809).
Осмотрите корпус снегохода, устраните за-
меченные дефекты.
Закрасьте мелкие точечные дефекты на ме-
таллических деталях. На все металлические
детали, включая хромированные стержни
амортизаторов, распылите защитную смаз-
ку XP-S Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус снегохода и все окрашенные детали
рамы.
ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой от-
делкой. Накройте снегоход чехлом, чтобы
во время хранения на его корпусе не скапли-
валась пыль.

КОРПУС/РАМА

ОСТОРОЖНО Снегоход должен

храниться в су хом прох ла дном

месте. Накройте снегоход непро-

зрачным чехлом, чтобы защитить

пластмассовые детали и лакокра-

сочное покрытие от воздействия

солнечных лучей.

Приподнимите заднюю часть снегохода так,
чтобы гусеница не касалась опорной поверх-
ности. Поставьте снегоход на механическую
опору с широким основанием и отражатель-
ной панелью сзади.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночку. Пользуйтесь подъ-

ёмными устройствами и приспо-

соблениями или позовите кого-

нибудь на помощь.

ПРИМЕЧАНИЕ: Не ослабляйте натяжение
гусеничной ленты.

Замена ламп

После замены перегоревшей лампы про-
верьте работоспособность осветительно-
го прибора.

Головная оптика

ОСТОРОЖНО Во избежание со-

кращения срока службы галоген-

ных ламп не касайтесь пальцами

стек лянной колбы лампы. Если

Вы дотронулись до стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

С помощью маленькой отвёртки освободи-
те защёлки многофункционального центра.

mmo2 007 -009 -061_a

1. Защёлки

17.12.2010 17:40:11
