Снегоход Lynx Xtrim 800R BoonDocker. Руководство - часть 25

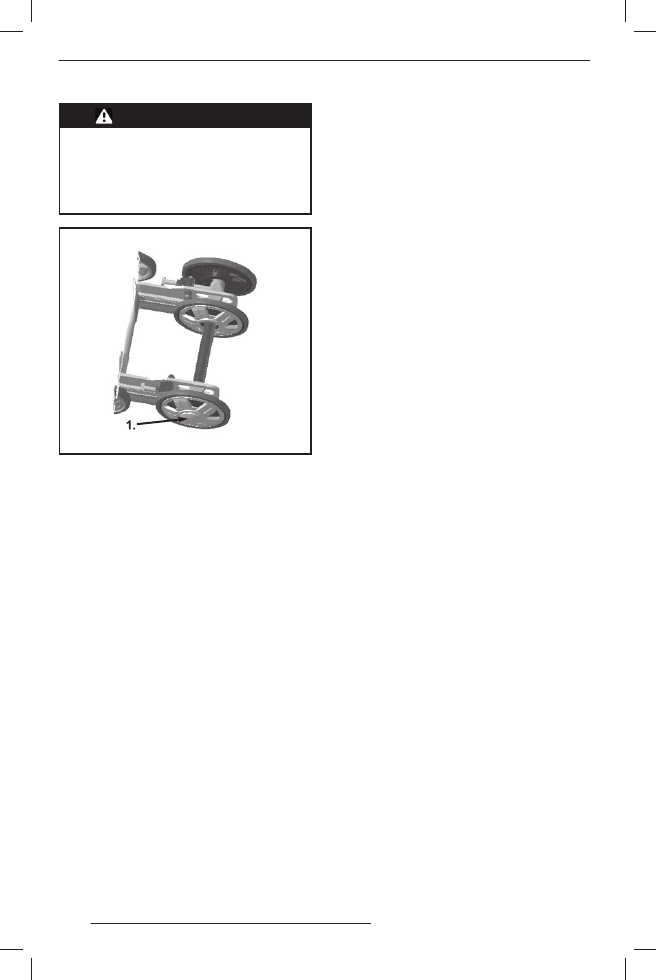

102

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные бол-

ты направляющих катков надёж-

но затянуты, чтобы избежать са-

мопроизвольного демонтажа на-

правляющего катка и последую-

щего заклинивания гусеницы.

Ty p12

ТИПОВОЙ ВАРИАНТ
1. Затянуть (48 Н•м)

Пустите двигатель и на малой скорости дви-
жения гусеничной ленты проверьте симме-
тричность её положения относительно опор-
ных полозьев.
Опустите снегоход на опорную поверхность.
Установите на место колпачки задних кат-
ков (если имеются).

СИСТЕМА ПРИВОДА

17.12.2010 17:40:11

103

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении снегохо-
да по снежному покрову снег играет роль
смазки и охладителя поверхности скольже-
ния. Продолжительное движение снегохода
по жёсткому или обледеневшему снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного огра-

ничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. Отверстия не должны иметь
видимых деформаций. При необходимости
замените ленточный ограничитель. Затяни-
те гайку крутящим моментом 11 Н•м.

ЗАДНЯЯ ПОДВЕСКА

17.12.2010 17:40:11

104

Визуально проверьте затяжку крепёжных
элементов рулевого управления и передней
подвески (шаровые опоры и шаровые шар-
ниры рычагов и тяг рулевого привода, бол-
ты шарнирного крепления, болты крепления
лыж и цапф лыж, и т. д.). При необходимости
обратитесь к дилеру LYNX.

Состояние лыж и коньков

Проверьте состояние лыж, твёрдосплавных
коньков. При обнаружении признаков износа
деталей обратитесь к дилеру LYNX.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки лыж ухудшают управляе-

мость снегохода.

РУЛЕВОЕ УПРАВЛЕНИЕ И ПЕРЕДНЯЯ ПОДВЕСКА

17.12.2010 17:40:11

105

Рекомендуемые свечи за-

жигания

ОСТОРОЖНО Используйте толь-

ко указанные ниже свечи зажига-

ния. При установке свеча должна

быть затянута указанным момен-

том.

Свечи зажигания

МОДЕЛИ С ДВИГАТЕЛЕМ E-TEC
Проверка состояния или замена свечей за-
жигания должны выполняться авторизован-
ным дилером Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

На двигателях HO E-TEC всег-

да отсоединяйте оба топливных

инжектора перед выполнением

тестов со свечами за жигания.

В противном случае пары бензи-

на могут воспламениться от ис-

кры и привести к пожару.

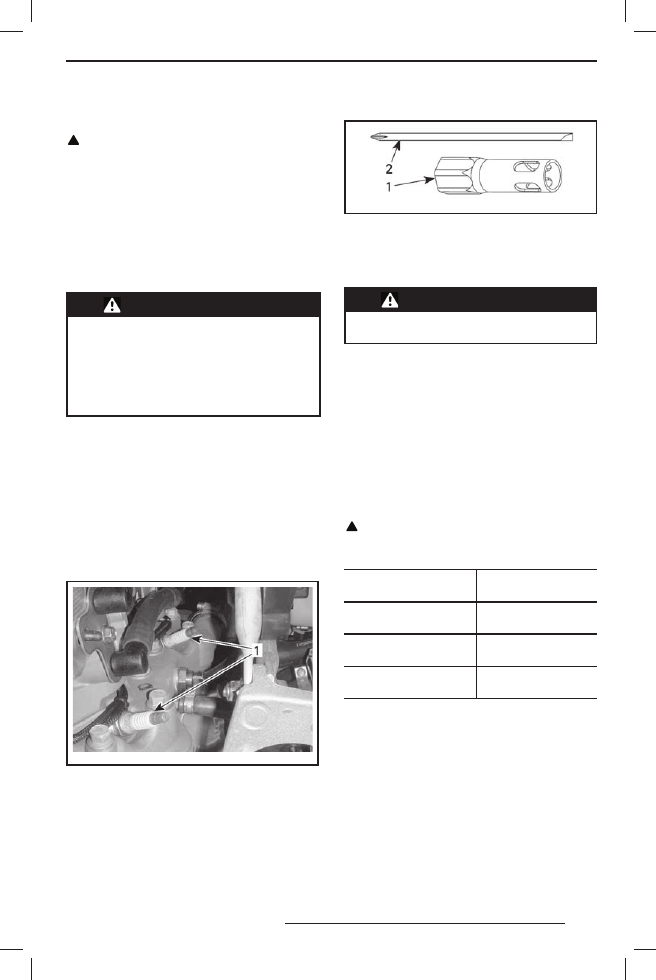

Снятие/установка свечи за-

жигания (только 550)

Снятие

Снимите левую боковую панель.
Снимите кожух ремня вариатора, как описа-
но в разделе «СНЯТИЕ И УСТАНОВКА ЗА-
ЩИТНОГО КОЖУХА РЕМНЯ ВАРИАТОРА».
Отсоедините высоковольтные провода
от свечей зажигания.

mmo2 008 -008 -027_a

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

С помощью ключа из комплекта возимо-
го инструмента отверните свечу зажигания
на один оборот.

ЭЛЕКТРООБОРУДОВАНИЕ

mmo2 008 -008 -009

1. Торцевая головка 16 мм
2. Стержень отвёртки

Очистите свечи зажигания и головки цилин-
дров, по возможности используйте сжатый
воздух.

ПРЕДОСТЕРЕЖЕНИЕ

Поль зуясь сжатым воз д у хом,

всегда одевайте защитные очки.

Полностью выверните свечи зажигания
и выньте их.

Установка свечи зажигания

Убедитесь в отсутствии загрязнений на при-
легающих поверхностях свечи зажигания
и головки цилиндра прежде, чем устанав-
ливать свечи зажигания.
Проверьте зазор между электродами с по-
мощью щупа.
Замените свечу зажигания, если она не со-
ответствует спецификациям.

ОСТОРОЖНО Не допускается

регулировка зазора меж ду элек-

тродами этих свечей зажигания.

МОДЕЛЬ/ТИП СВЕЧИ

ЗАЗОР МЕЖДУ

ЭЛЕКТРОДАМИ, ММ

Rave 550/

NGK BR9ES

0,45 ± 0,05

Rave 600 HO E-TEC/

NGK PZFR6F

0,8

+0,05

не регулируется

Rave 800R E-TEC/

NGK PFR7AB

0,75 ± 0,05

не регулируется

Вверните свечу зажигания в головку цилин-
дра от руки до упора.
Окончательно заверните свечу зажигания
ключом из комплекта возимого инструмен-
та или с помощью динамометрического клю-
ча и торцевой головки.
Использование инструментов из возимо-
го комплекта
Используйте торцевую головку 16 мм и стер-
жень отвёртки из комплекта возимого ин-
струмента.

–0,1

17.12.2010 17:40:11
