Снегоход Lynx Adventure Grand Tourer 1200 4-TEC. Руководство - часть 13

mmo2 011 -006 -100_a

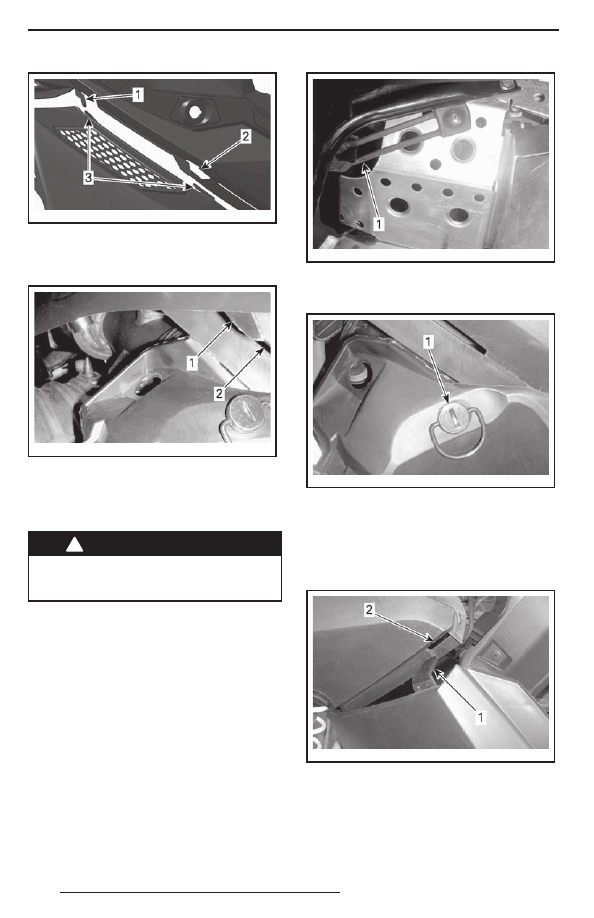

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3. Вставьте задний выступ в паз консоли.

mmo2 009 -004 -041_a

1. Задний выступ
2. Паз консоли

4. Застегните резиновый фиксатор.

29) Нижние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Открывание нижней боковой панели

1. Снимите верхнюю боковую панель, см.

выше.

2. Освободите резиновый фиксатор.

mmo2 009 -004 -044_a

1. Резиновый фиксатор

3. Поверните фиксатор на ¼ оборота против

часовой стрелки.

mmo2 009 -004 -045_a

1. Фиксатор

4. Слегка приподнимите заднюю часть па-

нели и откройте.

Закрывание нижней боковой панели

1. Вставьте фиксатор панели в паз нижнего

поддона.

mmo2 011 -006 -101_a

1. Нижний фиксатор боковой панели
2. Паз нижнего поддона

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

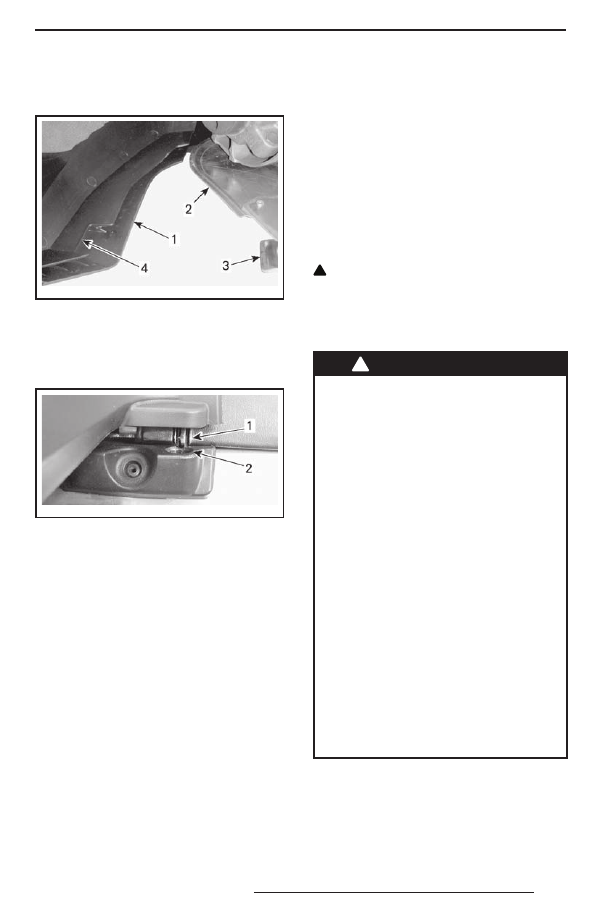

2. Установите нижнюю часть панели на алю-

миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.

mmo2 009 -004 -047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3. Вставьте выступ панели в паз, располо-

женный на тоннеле.

mmo2 011 -006 -102_a

1. Штифт
2. Отверстие туннеля

4. Застегните резиновый фиксатор.
5. З а к р о й те ф и кс ато р, п о в е р н у в е г о

на ¼ оборота по часовой стрелке.

Снятие/установка нижней боковой

панели

1. Откройте нижнюю боковую панель как

описано выше.

2. Поднимите переднюю часть панели

и освободите нижнюю часть из паза.

3. Освободите верхнюю часть панели, опу-

стив панель.

Процедура установки выполняется в обрат-
ном порядке.

30) Рукоятка ручного стартера

Ручной стартер располагается на правой
стороне снегохода, за боковой панелью.
Чтобы привести в действие механизм руч-
ного стартера, медленно потяните рукоятку
на себя и, когда почувствуете сопротивле-
ние, энергично дёрните её. Медленно вер-
ните рукоятку в исходное положение.

31) Место для хранения

запасной свечи зажигания

В футляре для комплекта возимого инстру-
мента предусмотрено место для хранения
запасных свечей зажигания, это позволя-
ет предохранить их от воздействия влаги,
а также защитить от грязи и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте межэлектродный зазор,
см. раздел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИ-
СТИКИ».

ОСТОРОЖНО Не пытайтесь регу-

лировать зазор свечи зажигания.

32) Крышка топливного бака

Для долива топлива отверните пробку, а по-
сле заправки плотно заверните её.

ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом дви-

гатель должен быть выключен.

Топливо является пожаро- и взры-

воопасным продуктом. Произво-

дите заправку на открытом возду-

хе или в хорошо вентилируемом

помещении. Не курите поблизо-

сти и не подносите к снегоходу

открытое пламя или искрящие

предметы. Медленно отворачи-

вайте крышку топливного бака.

Если при отворачивании крышки

слышен свист, свидетельствую-

щий о наличии избыточного или

недостаточного давления в баке,

покажите снегоход дилеру — воз-

можно, требуется небольшой ре-

монт. Эксплуатация снегохода

на это время запрещена. Не пере-

полняйте топливный бак; не за-

правляйте бак доверху, если со-

бираетесь оставить снегоход в те-

плом помещении. При увеличение

температуры топливо расширяет-

ся и может вытечь. Вытирайте все

потеки топлива с корпуса снегохо-

да. Регулярно проверяйте состоя-

ние топливной системы.

ПРИМЕЧАНИЕ: Пока крышка топливного
бака не закрыта и не затянута как следует,
не садитесь на сиденье и не опирайтесь
на него.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

33) Багажный кофр

XTRIM

COMMANDER LIMITED 600 E-TEC

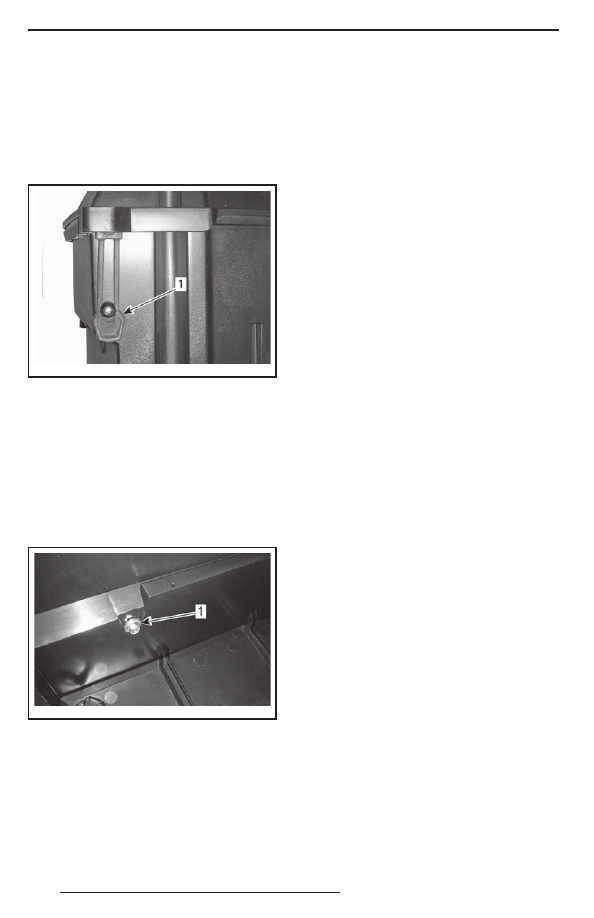

Открывание/закрывание крышки

кофра для перевозки грузов

Чтобы открыть крышку, освободите оба ре-
зиновых фиксатора и поднимите крышку
вверх.

mmo2 010 -002 -011_a

1. Резиновый фиксатор

При закрывании крышки необходимо обе-
спечить попадание выступов на крышке
в резиновые втулки кофра. Закрепите рези-
новые фиксаторы.

Снятие/установка багажного кофра

Чтобы снять кофр со снегохода откройте
крышку и выверните четыре винта его кре-
пления к задней багажной площадке. Хра-
ните винты для последующей установки
кофра.

mmo2 010 -002 -013_a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления

Перед установкой багажного кофра убеди-
тесь, что поверхность туннеля чистая. Уста-
новите кофр на направляющие багажника.

Заверните четыре винта крепления кофра
Затяните моментом (10 ± 1) Н•м.

34) Лопата

Лопата располагается на правой стороне
снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТОПЛИВО И МАСЛО

Рекомендуемое топливо

Используйте неэтилированный бензин, со-
держащий МАКСИМУМ 10% этанола. К ми-
нимальному октановому числу используе-
мого топлива предъявляются следующие
требования:

ТИП

ТОПЛИВА

ДВИГАТЕЛЬ

МИН.

ОКТАНОВОЕ

ЧИСЛО

Топливо,

которое может

содержать

МАКСИМУМ

до 10% этанола

600 HO

E-TEC

95 E10

1200 4-TEC

ВНИМАНИЕ

Используйте октано-

вое число, соответствующее типу

топлива. Никогда не эксперимен-

тируйте с другими сортами топли-

ва. Использование нерекомендо-

ванного топлива может привести

к повреж дениям двигателя или

системы подачи топлива.
Топливный антифриз

При использовании топлива с кислород-
ными добавками специальный топливный
антифриз и водопоглощающие присадки
не применяются.

Заправка топливом

Для долива топлива отверните пробку, а по-
сле заправки плотно заверните её.

ПРЕДОСТЕРЕЖЕНИЕ

– Преж де чем прист упить к за-

правке, остановите двигатель.

М е д л е н н о о т в о р а ч и в а й т е

крышку топливного бака.

– Если при этом слышен свист,

свидетельствующий о наличии

избыточного давления в баке,

покажите снегоход дилеру —

возможно, требуется неболь-

шой ремонт. Эксплуатация сне-

гохода на это время запрещена.

– То п л и в о я в л я е т с я п о ж а р о -

и взрывоопасным продуктом.

– Не поль зуйт есь ис точником

открытого огня для проверки

уровня топлива.

– Не курите и убедитесь, что по-

близости отсутствуют источни-

ки открытого огня или искр.

– Производите заправк у на от-

крытом воздухе или в хорошо

вентилируемом помещении.

– Не переполняйте топливный

бак; н е заправ ляйте бак до -

верху, если собираетесь оста-

вить снегоход в теплом месте.

При увеличение температуры

топливо расширяется и может

вытечь.

– Вытирайте все потеки топлива

с корпуса снегохода.

Рекомендуемое масло

600 HO E-TEC

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ

ИНЖЕКЦИОННОЕ МАСЛО

600 HO E-TEC

XPS SYNTHETIC BLEND

2-STROKE OIL

(P/N 619 590 103)

XPS SYNTHETIC 2-STROKE OIL

(P/N 619 590 106)
