Снегоход Lynx Adventure Grand Tourer 1200 4-TEC. Руководство - часть 11

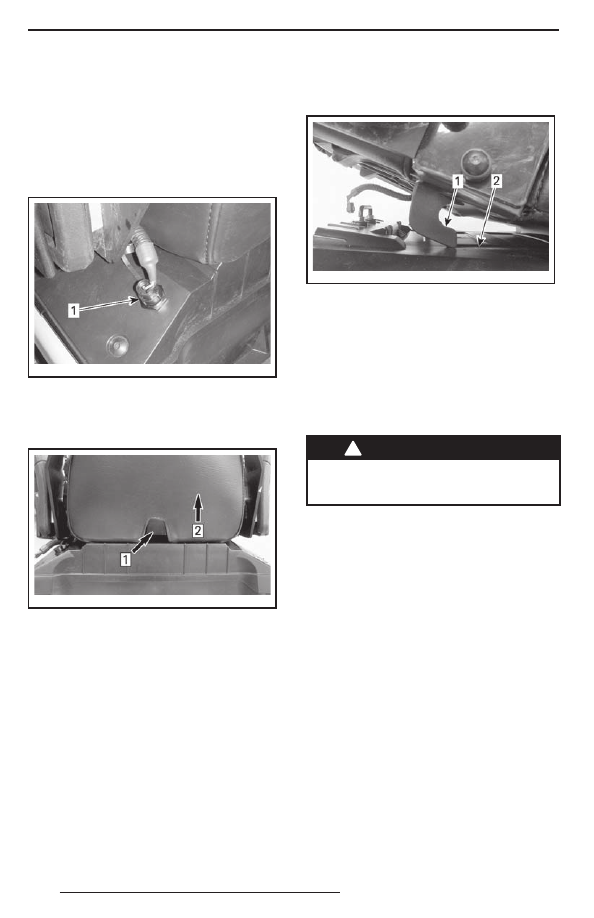

Снятие пассажирского сиденья

Для снятия пассажирского сиденья выпол-
ните следующее:
1. Отсоедините разъём аксессуаров, повер-

нув пластмассовый корпус против часовой
стрелки.

ПРИМЕЧАНИЕ: Разъём находится на левой
стороне багажного отделения.

mmo2 009 -004 -016_a

1. Разъём аксессуаров

2. Установите на разъём резиновую заглушку.
3. Нажмите на рычажок замка и поднимите

заднюю часть сиденья.

mmo2 009 -004 -017_a

Шаг 1: Нажмите на рычажок
Шаг 2: Поднимите заднюю часть сиденья

4. Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья вы-
полните следующее:
1. Повернув сиденье к передней части,

установите его на крышку багажного от-
деления.

2. Слегка наклоните пассажирское сиденье

вперёд, вставьте крюки в пазы крышки
багажного отделения.

mmo2 009 -004 -018_a

1. Крюк
2. Паз

3. Сдвиньте сиденье вперёд по направле-

нию к водительскому сиденью и нажмите
на заднюю часть, чтобы защёлкнуть кре-
пление.

ПРИМЕЧАНИЕ: При правильной установке
сиденья Вы должны услышать характерный
щелчок. Попробуйте сдвинуть сиденье, что-
бы проверить, надёжно ли оно закреплено.

ПРЕДОСТЕРЕЖЕНИЕ

Перед каж дой поездкой прове-

р я й т е н а д ё ж н о с т ь к р е п л е н и я

сиденья.

4. Присоедините разъём аксессуаров.

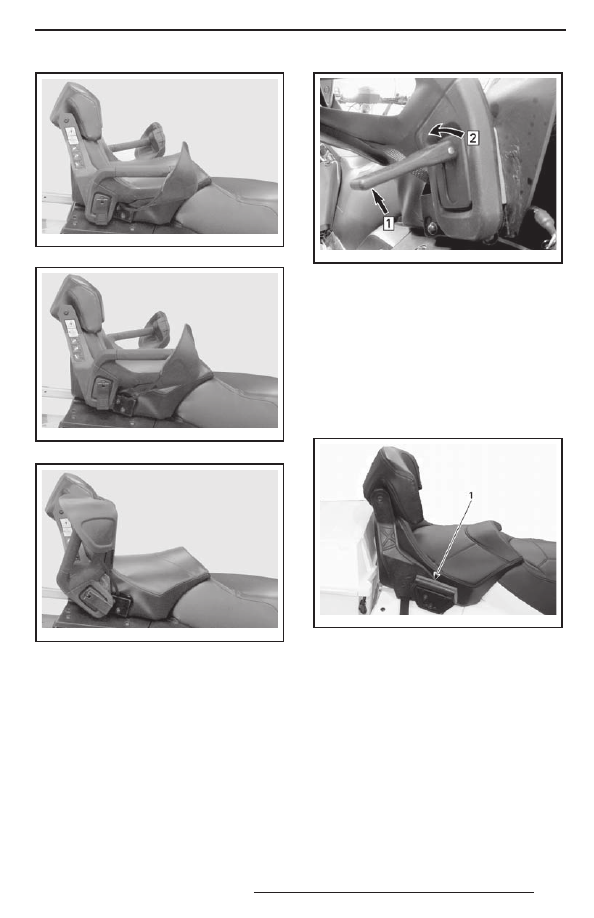

15) Рукоятки для пассажира

МОДЕЛИ GRAND TOURER
Поручни могут быть зафиксированы в трёх
положениях:

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -004 -019

НИЖНЕЕ

mmo2 009 -004 -020

ВЕРХНЕЕ

mmo2 009 -004 -021

ПОРУЧНИ ПОДНЯТЫ

Для установки поручней в желаемое поло-
жение:
1. Поднимите рычажок и поверните его на

несколько оборотов, пока поручень не
получит возможность свободно переме-
щаться.

mmo2 009 -004 -022_a

Шаг 1: Поднимите
Шаг 2: Отверните

2. В соответствии с табличкой на правой ча-

сти спинки установите поручни в желае-
мое положение.

3. Вращайте рычажок, чтобы зафиксировать

положение поручня.

4. Опустите рычажок.
XTRIM

COMMANDER 600 E-TEC LTD

Поручни располагаются с обеих сторон пас-
сажирского сиденья.

fmo2012-003-020_a

1. Поручень пассажирского сиденья

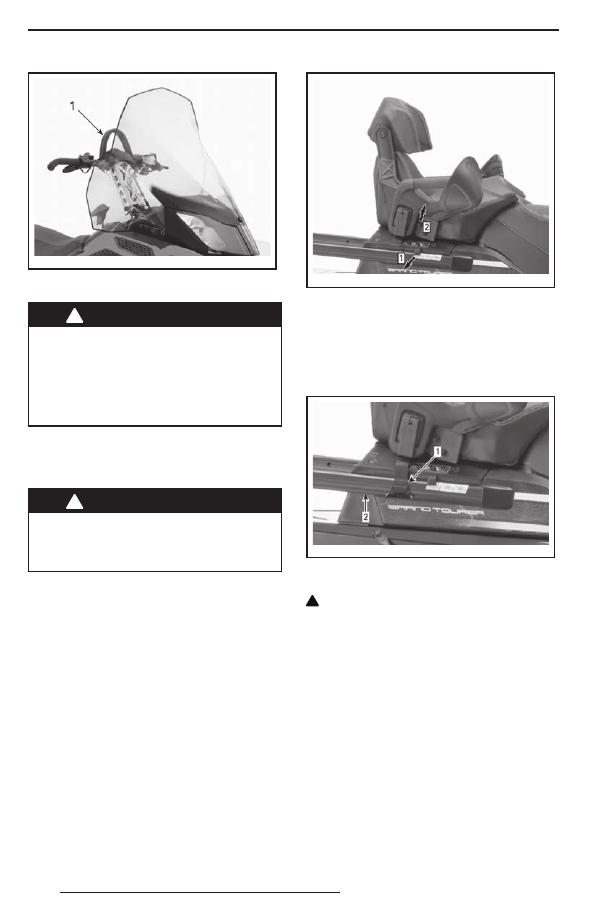

16) Захват на руле (модели

Commander)

Специальный захват на руле предназначен
для того, чтобы водитель держался за него
во время движения по склону.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2009-004-093_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом

д л я букс ир ов к и и л и по дъ ём а

с н е г охо д а. Ег о е д и н с тв е н н о е

назначение — служить опорой

во время движения по ск лону.

При этом одна рука всегда долж-

на держаться за руль.

17) Багажное отделение

Багажное отделение расположено за води-
тельским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н о е о тд е л е н и е д о л ж н о

быть надёжно закрыто. Не остав-

л я й т е в б а г а ж н о м о тд е л е н и и

острые или хрупкие предметы.

Чтобы открыть крышку, необходимо потя-
нуть и удерживать резиновый фиксатор,
затем поднять правую часть крышки или
пассажирского сиденья, если установлено.

fmo2009-004-024_a

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите
на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пасса-
жирское сиденье, закрепляйте ремень без-
опасности на бампере, как показано ниже.

fmo2010-002-012_a

1. Ремень безопасности
2. Задний бампер

ОСТОРОЖНО Закрывая крышку

с установленным пассажирским

сиденьем, закрепляйте ремень

безопасности.

18) Задняя багажная

площадка

Задняя багажная площадка может использо-
ваться для размещения личных предметов
(багажа), канистры с топливом или багаж-
ного кофра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

дол ж ны быть н а д ёж н о з а к р е -

плены. Не перевозите хрупкие

предметы. Тяжёлый груз на за-

днем багажнике может ухудшить

управляемость снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Отрег улируйте подвеск у в со -

ответствии с нагрузкой. Грузо-

подъёмность задней багажной

площадки ограничена: МАКСИ-

МУМ — 30 кг. При перевозке груза

передвигайтесь осторожно. Не-

ровности преодолевайте на ма-

лой скорости.

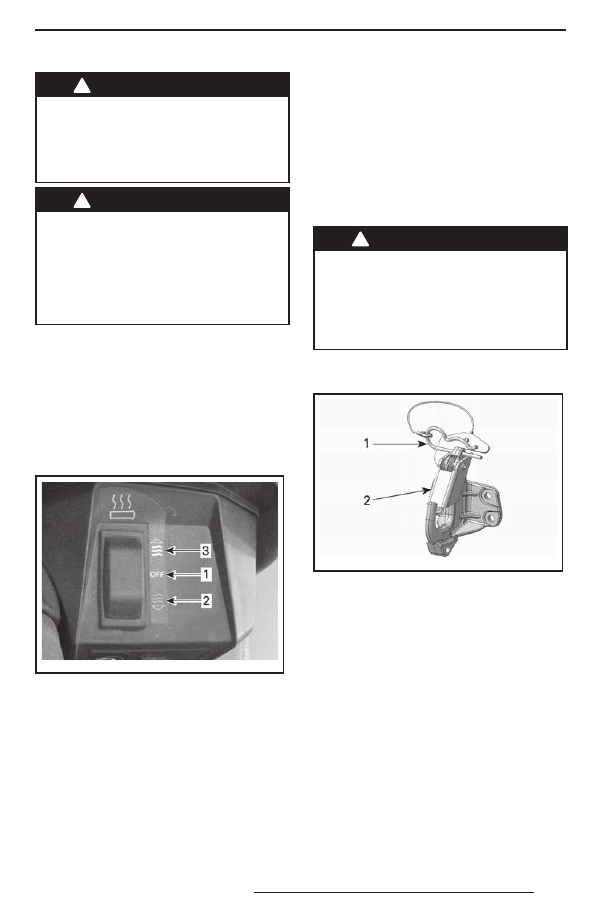

19) Выключатель обогрева

поручней пассажира

КРОМЕ МОДЕЛЕЙ XTRIM

COMMANDER

600 E-TEC И XTRIM

COMMANDER 600

E-TEC LTD
Выключатель находится на левом поручне
пассажира.
Отрегулируйте интенсивность обогрева, как
показано на рисунке.

mmo2 009 -005 -010_a

1. Выключено («OFF»)
2. Тепло
3. Горячо

20) Электрическая розетка

(12 В)

На всех моделях электрическая розетка
(12 В) устанавливается в передней части
снегохода, рядом с рулевой колонкой.
Электрическая розетка предназначена для
подключения электроприборов, напряжение
питания которых составляет 12 В.

21) Сцепное устройство

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
При присоединении какого-либо оборудова-
ния, всегда следуйте рекомендациям про-
изводителя.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для бук-

сировки груза запрещено. Ис-

пользуйте жёстк ую буксирную

штангу. Груз, буксируемый на ка-

нате, может врезаться в снегоход

при внезапном торможении или

на склоне и опрокинуть его.

Сцепное устройство J-типа

Присоединение к сцепному устройству

mmo2 011 -007 -012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла буксируе-

мого оборудования над крюком сцепного
устройства.

3. Нажмите на дышло, отклонив предохра-

нительную защёлку.

4. Закрепите предохранительную защёлку,

установив проволочный фиксатор.

Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёлку

вперёд, чтобы снять дышло с крюка.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
