РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

(ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ)

ПРИМЕЧАНИЕ: Регулярное проведение технического обслуживания в соответствии с регла-
ментом не исключает необходимость проведения контрольного осмотра снегохода перед
поездкой.

КАЖДЫЕ 1500 КМ

Модели с цепной передачей: Отрегулировать приводную цепь

Модели с коробкой передач: проверить уровень масла

КАЖДЫЕ 3000 КМ ИЛИ 1 ГОД (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Проверить состояние всех термозащитных кожухов

Заменить уплотнительные кольца ведущего шкива вариатора (только 1200 4-TEC)

Осмотреть и очистить ведущий шкив вариатора

Затянуть болт крепления ведущего шкива указанным моментом

Проверить преднатяг ведомого шкива вариатора

Очистить ведомый шкив вариатора

Отрегулировать натяжение и отцентровать гусеницу

Проверить состояние тормозного шланга, накладок тормозных колодок и тормозного диска

Проверить состояние рулевого механизма

Проверить состояние передней подвески

Проверить состояние задней подвески и ленточного ограничителя. Подвеска PPS (модели REX): заме-
нить ленточный ограничитель.

Смазать переднюю и заднюю подвески, если снегоход используется в условиях повышенной влажности
(мокрый снег, дождь, лужи)

Замена масла/обслуживание амортизаторов Т/А (разборных) на всех моделях.

КАЖДЫЕ 6000 КМ ИЛИ ИЛИ В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить моторное масло и фильтр

Смазать шлицевую часть первичного вала коробки передач (QRS) (модели XU)

КАЖДЫЕ 6000 КМ ИЛИ 2 ГОДА (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить топливный фильтр на выходе топливного насоса

Заменить скользящие втулки ведущего шкива вариатора и проверить состояние направляющих (только
1200 4-TEC)

Заменить тормозную жидкость

Проверить трос привода дроссельной заслонки

29.08.2012 10:36:18

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ)

КАЖДЫЕ 10 000 КМ ИЛИ 3 ГОДА

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить свечи зажигания

КАЖДЫЕ 20 000 КМ

Проверить и, при необходимости, отрегулировать зазор клапанов (только 1200 4-TEC)

КАЖДЫЕ 5 ЛЕТ

Заменить охлаждающую жидкость

29.08.2012 10:36:18

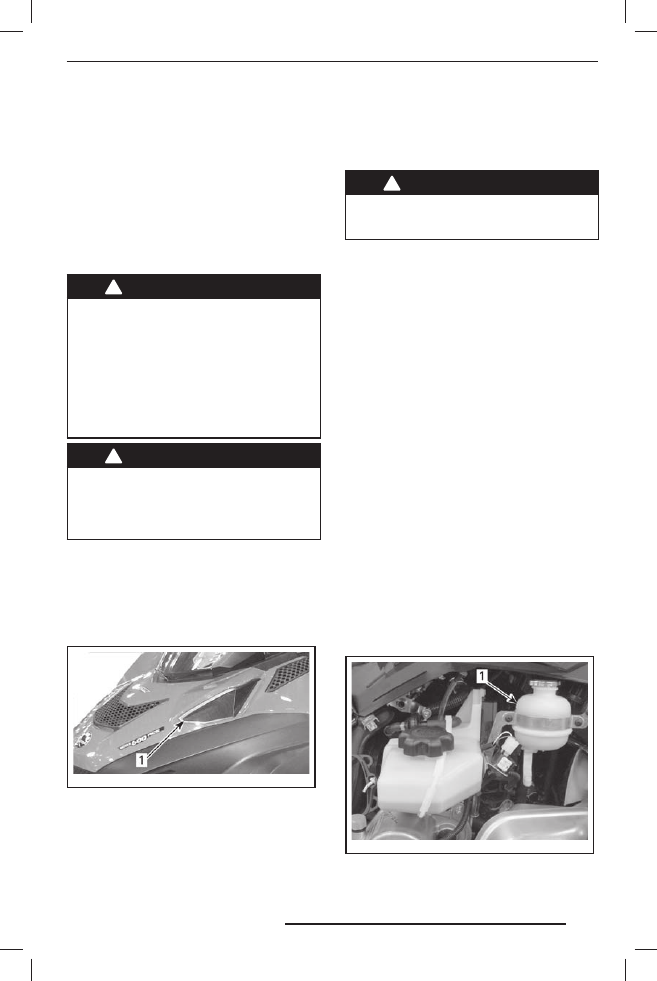

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указания
для выполнения основных процедур техни-
ческого обслуживания. Вы можете сами вы-
полнять эти процедуры при наличии у Вас
необходимых инструментов и квалификации
механика. В противном случае Вам следует
обратиться к авторизованному дилеру Lynx.
Другие важные операции регламента являют-
ся более сложными и при их выполнении тре-
буется использование специальных инстру-
ментов и приспособлений, поэтому их следует
выполнять специалистам дилера Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите

ключ DESS и выполняйте техни-

ческое обслуживание, следуя опи-

санным ниже процедурам. Если

не выполнять указания по выпол-

нению процедур, то есть вероят-

ность получения травм от горячих

или подвижных частей, от систе-

мы электрооборудования, хими-

катов и других опасностей.

ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа

потребовалось снимать крепёж-

ные элементы (например, само-

контрящиеся части и др.), всегда

меняйте их на новые.

Воздушный фильтр

Проверка воздушного фильтра

Обратите внимание на то, чтобы фильтр
предварительной очистки воздуха был пра-
вильно установлен, был чистым и в хорошем
состоянии.

fmo2012-003-019_a

1. Воздушный фильтр

Чтобы снять воздушный фильтр просто вы-
тяните его.

Установите фильтр на место и убедитесь,
что он надёжно закреплён.

Охлаждающая жидкость

(кроме 550F)

ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-

тельного бачка, когда двигатель

горячий.

Уровень охлаждающей жидкости

Расширительный бачок системы охлаж-
дения располагается за правой верхней
боковой панелью. Процедура открывания
боковой панели приведена в разделе «ОР-
ГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».
Метка, соответствующая уровню охлаждаю-
щей жидкости в системе охлаждения холод-
ного двигателя, располагается над хомутом
крепления расширительного бачка.
Проверять уровень охлаждающей жидкости
следует при комнатной температуре и сня-
той крышке расширительного бачка. При
этом уровень жидкости должен располагать-
ся вровень с меткой нижнего уровня на рас-
ширительном бачке (холодный двигатель).
ПРИМЕЧАНИЕ: Уровень жидкости при бо-
лее низкой температуре может быть немного
ниже метки.
Если требуется долить охлаждающую жид-
кость, снимите переднее крепление расши-
рительного бачка и, чтобы получить доступ
к крышке, слегка отведите бачок в сторону.
Если необходимо добавить большое коли-
чество охлаждающей жидкости, а также для
её замены, обращайтесь к авторизованному
дилеру Lynx.

mmo2 009 -004 -028_b

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок

29.08.2012 10:36:18

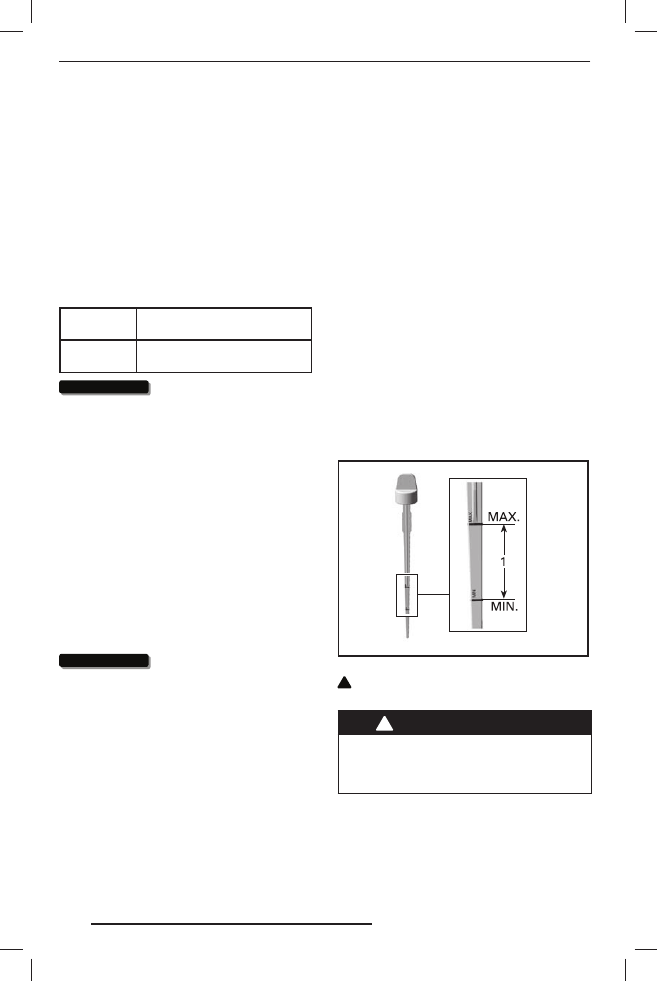

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Рекомендуемая охлаждающая

жидкость

Используйте антифриз на основе этиленгли-
коля с содержанием ингибиторов коррозии,
специально предназначенных для двигате-
лей внутреннего сгорания из алюминия.
Система охлаждения должна быть запол-
нена готовой охлаждающей жидкостью BRP
(P/N 219 700 362) или смесью дистиллиро-
ванной воды и антифриза (50% дистилли-
рованной воды, 50% антифриза).

Моторное масло (600 ACE)

Рекомендуемое моторное масло

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ МОТОРНОЕ

МАСЛО

600 ACE

XPS 4-STROKE SYNTHETIC OIL

(ALL CLIMATE) (P/N 619 590 114)

ВНИМАНИЕ

Двигатель снегохода

сконструирован и прошёл эксплу-

атационные испытания с исполь-

з о в а н и е м м а с л а B R P X P S ™

Synthetic 4 - stroke oil. Компания

BRP настоятельно рекомендует

на протяжении всего срока экс-

плуатации использовать масло

BRP XPS Synthetic 4-stroke oil. По-

вреждения, вызванные использо-

ванием масла, которое не реко-

мендовано для данного двигате-

ля, не будут устраняться в рамках

гарантийного обслуживания.

Если рекомендованное масло не доступно,
используйте рекомендованное BRP синтети-
ческое масло SAE 0W40, которое классифи-
цируется как SM согласно требованиям API.

Проверка уровня моторного масла

ВНИМАНИЕ

Проверяйте и, при не-

обходимости, доводите до нормы

уровень моторного масла каждые

10 моточасов пробега. Не перели-

вайте. Эксплуатация снегохода

с недостаточным или избыточным

ко л ич е с т в о м м а с л а в с и с т е м е

смазки может привести к серьёз-

ным поломкам двигателя. Насухо

вытирайте все потеки.

Установите снегоход на ровную горизонталь-
ную поверхность и выполните проверку уров-
ня масла в следующей последовательности:
1. Запустите двигатель и дайте ему прогреть-

ся до нормальной рабочей температуры.
Двигатель достигает нормальной рабочей
температуры, когда задний теплообменник
становится тёплым — это является призна-
ком того, что термостат открыт.

2. Дайте двигателю поработать на оборотах

холостого хода приблизительно в течение
30 секунд.

3. Остановите двигатель.
4. Снимите защитный кожух ремня вариато-

ра, см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,
ПРИБОРЫ, ОБОРУДОВАНИЕ».

5. Извлеките масляный щуп и протрите его.
6. Полностью вставьте масляный щуп в мас-

лоналивную трубку.

7. Вновь извлеките масляный щуп и проверь-

те уровень масла. Уровень масла должен
располагаться между метками «MIN»
и «MAX», см. рис. Долейте моторное мас-
ло при необходимости.

mmo2 009 -005 -027_a

1. Уровень масла между метками «MIN» и «MAX»

ОСТОРОЖНО Моторное масло

может быть очень горячим.

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насу хо вс е потеки

масла. Масло является продук-

том, опасным в пожарном отно-

шении.

29.08.2012 10:36:18
