ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 011 -007 -001_a

ТИПОВОЙ ВАРИАНТ

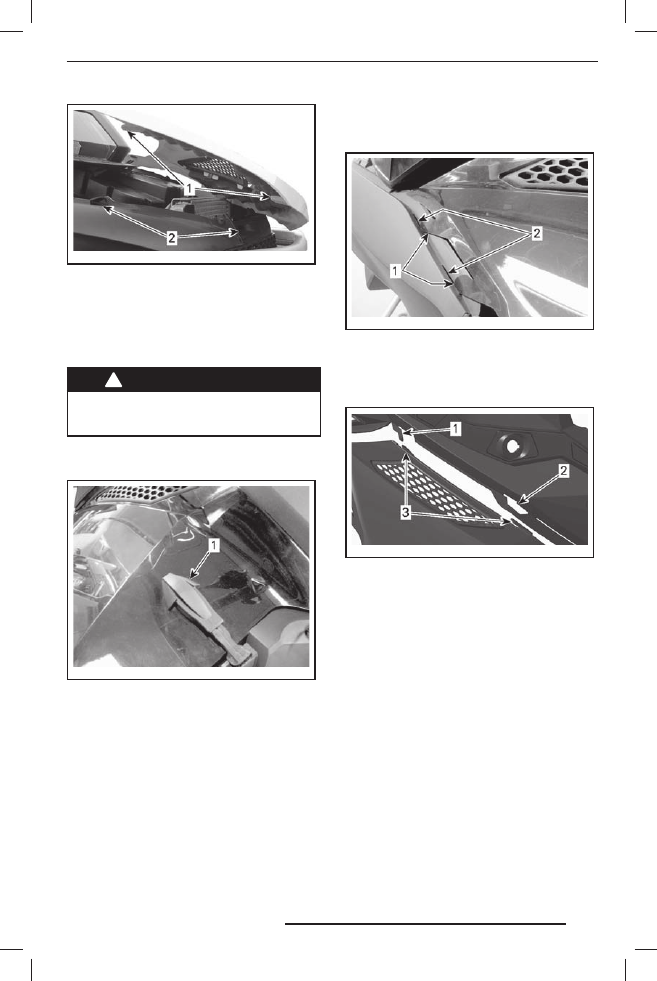

1. Фиксаторы капота
2. Пазы нижнего поддона

2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.

22) Верхние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие верхней боковой панели

1. Освободите резиновый фиксатор.

mmo2 009 -004 -040_a

ТИПОВОЙ ВАРИАНТ
1. Резиновый фиксатор

2. Поднимите заднюю часть панели, чтобы

вывести пластиковый фиксатор из консоли.

3. Переместите панель назад.

Установка верхней боковой панели

1. Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004 -042_a

ТИПОВОЙ ВАРИАНТ
1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2. Закрепите центральный верхний фиксатор

панели на консоли.

mmo2 011 -006 -100_a

ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3. Вставьте задний выступ в паз консоли.

29.08.2012 10:36:17

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -004 -041_a

ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли

4. Застегните резиновый фиксатор.

23) Нижние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие нижней боковой панели

1. Снимите верхнюю боковую панель, см.

выше.

2. Поверните фиксатор на ¼ оборота против

часовой стрелки.

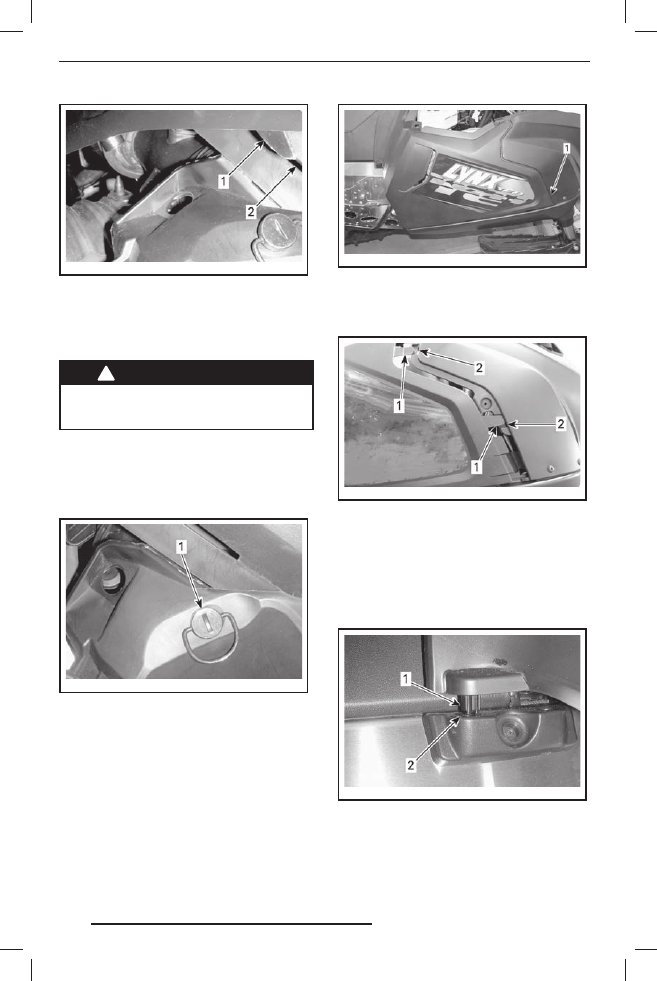

mmo2 009 -004 -045_a

1. Фиксатор

3. Нажмите и удерживайте фиксатор, затем

потяните панель вверх и назад.

fmo2012-003-022_a

1. Фиксатор

Установка нижней боковой панели

1. Расположите передние фиксаторы панели

напротив пазов нижнего поддона.

mmo2 011 -007 -003_a

1. Передние фиксаторы панели
2. Пазы нижнего поддона

2. Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

3. Переместите панель в направлении пе-

редней части снегохода.

4. Вставьте выступ панели в паз, располо-

женный на тоннеле.

mmo2 011 -007 -004_a

1. Выступ панели
2. Паз туннеля

29.08.2012 10:36:17

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

5. Закройте фиксатор, повернув его на ¼

оборота по часовой стрелке.

24) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую боковую панель, описание
операции см. в данном разделе.
Извлеките проволочный фиксатор.

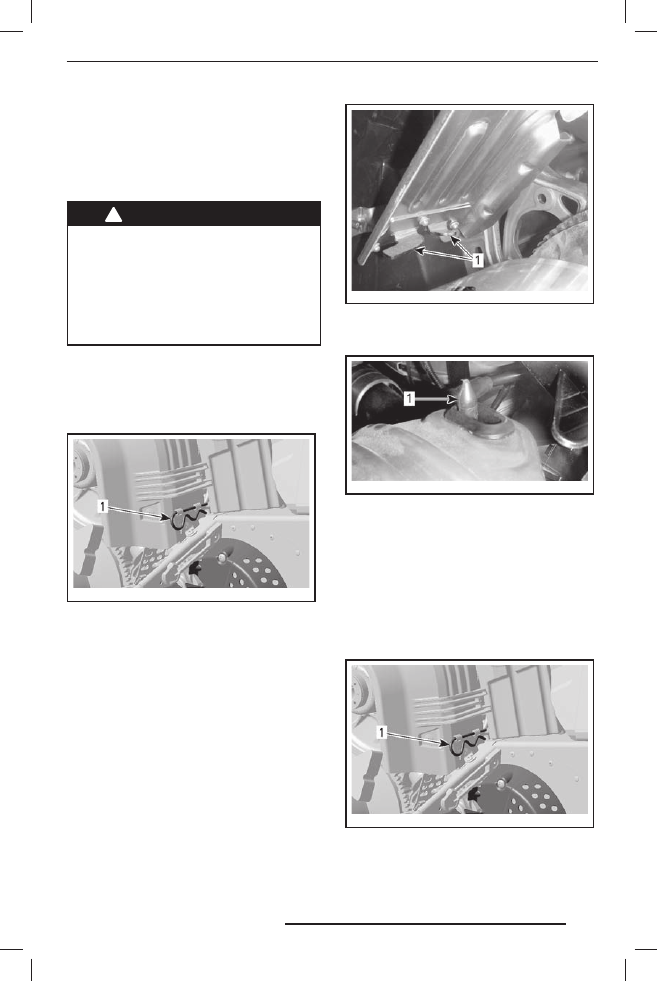

mmo2 008 -003 -063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и,
повернув наружу, извлеките из передних
выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.
Повернув кожух внутрь, введите узкий вы-
ступ в правую прорезь.

mmo2 009 -003 -010_a

1. Выступы

Установите уплотнитель на фиксирующий
палец.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

29.08.2012 10:36:17

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

25) Регулировка положения

руля

На модели 69 YETI реализована возмож-
ность быстрого изменения регулировки
руля. Руль может быть установлен в четыре
различных положения.

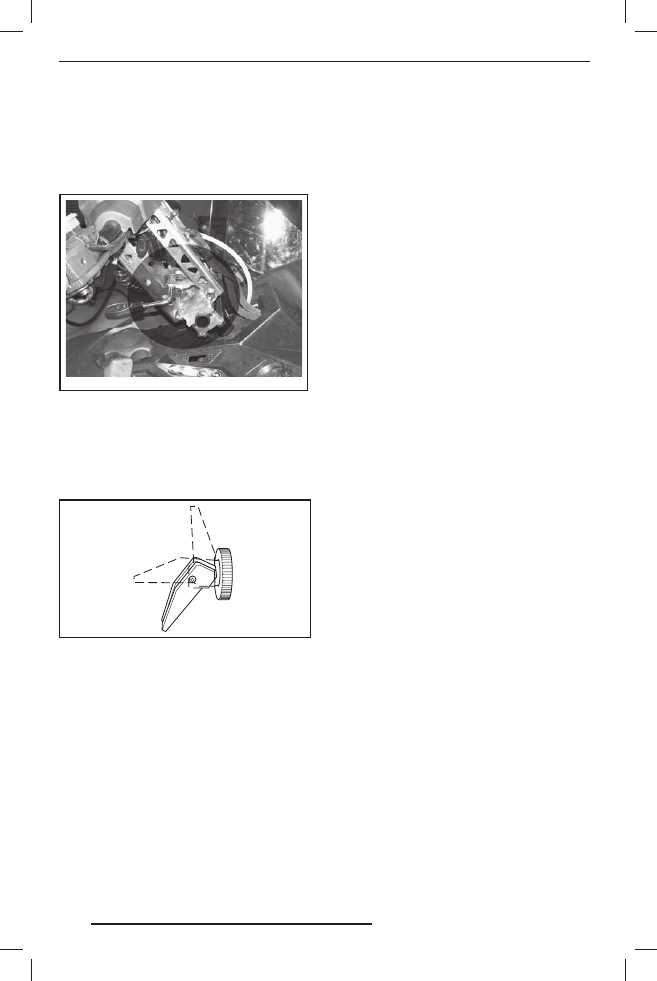

fmo2009-004-092

26) Рычаг воздушной

заслонки (59 YETI 550)

Порядок использования приведён в разделе
«УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».
Трехпозиционный рычаг воздушной заслон-
ки облегчает пуск холодного двигателя.

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Запуск холодного двигателя

ПРИМЕЧАНИЕ: Не нажимайте на рычаг
дросселя, когда воздушная заслонка за-
крыта.
Переместите рычаг воздушной заслонки
в положение «3» и пустите двигатель. Как
только двигатель начнёт работать, переве-
дите рычаг воздушной заслонки в положе-
ние «2». Через несколько секунд (максимум
10 секунд) верните рычаг воздушной заслон-
ки в положение OFF.

ПРИМЕЧАНИЕ: При низкой температуре
(ниже –20 °С), возможно, потребуется не-
сколько раз переключить рычаг воздушной
заслонки из положения OFF в положение «1»
и обратно, прежде чем запустить двигатель.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воздушную
заслонку. Если двигатель не начал работать
после двух попыток с использованием руч-
ного стартера или после двух включений
электрического стартера (по 5 секунд), по-
верните рычаг воздушной заслонки в поло-
жение «2». Пустите двигатель, не нажимая
рычаг дросселя. Когда двигатель заработа-
ет, полностью откройте воздушную заслонку
(положение OFF).
