Снегоход Lynx 69 YETI ARMY 600 E-TEC. Руководство - часть 9

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

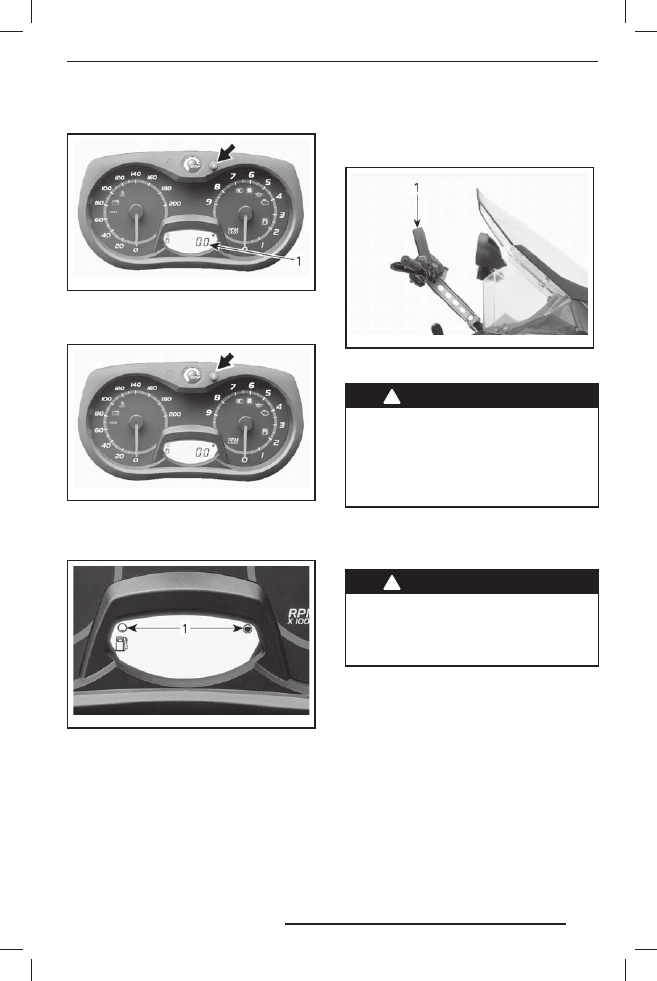

Для выбора режима счётчика моточасов
(HrTRIP) нажимайте кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_j

D) Уровень топлива

Сегментный индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

E) Режим консервации двигателя

E-TEC

Когда запущена процедура консервации,
отображается сообщение «OIL».

13) Захват на руле

Специальный захват на руле предназначен
для того, чтобы водитель держался за него
во время движения по склону.

mmo2 009 -004 -023_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом

д л я букс ир ов к и и л и по дъ ём а

с н е г охо д а. Ег о е д и н с тв е н н о е

назначение — служить опорой

во время движения по ск лону.

При этом одна рука всегда долж-

на держаться за руль.

14) Багажное отделение

Багажное отделение расположено за води-
тельским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н о е о тд е л е н и е д о л ж н о

быть надёжно закрыто. Не остав-

л я й т е в б а г а ж н о м о тд е л е н и и

ос трые, т яжёлые или хрупкие

предметы.

Чтобы открыть крышку, необходимо потя-
нуть и удерживать резиновый фиксатор,
затем поднять правую часть крышки или
пассажирского сиденья, если установлено.

29.08.2012 10:36:17

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 011 -007 -007_a

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите
на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пасса-
жирское сиденье, закрепляйте ремень без-
опасности на направляющей багажника, как
показано ниже.

mmo2 010 -002 -012_a

ТИПОВОЙ ВАРИАНТ
1. Ремень безопасности
2. Направляющая багажника

ОСТОРОЖНО Закрывая крышку

с установленным пассажирским

сиденьем, закрепляйте ремень

безопасности.

15) Задняя багажная

площадка

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

дол ж ны быть н а д ёж н о з а к р е -

плены. Не перевозите хрупкие

предметы. Тяжёлый груз на за-

днем багажнике может ухудшить

управляемость снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Отрег улируйте подвеск у в со -

ответствии с нагрузкой. Грузо-

подъёмность задней багажной

площадки ограничена: МАКСИ-

МУМ — 30 кг. При перевозке груза

передвигайтесь осторожно. Не-

ровности преодолевайте на ма-

лой скорости.

16) Электрическая розетка

(12 В)

Электрическая розетка (12 В) устанавли-
вается в передней части снегохода, рядом
с рулевой колонкой.
Электрическая розетка предназначена для
подключения электроприборов, напряжение
питания которых составляет 12 В.

17) Сцепное устройство

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
При присоединении какого-либо оборудова-
ния, всегда следуйте рекомендациям про-
изводителя.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для бук-

сировки груза запрещено. Ис-

пользуйте жёстк ую буксирную

штангу. Груз, буксируемый на ка-

нате, может врезаться в снегоход

при внезапном торможении или

на склоне и опрокинуть его.

29.08.2012 10:36:17

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

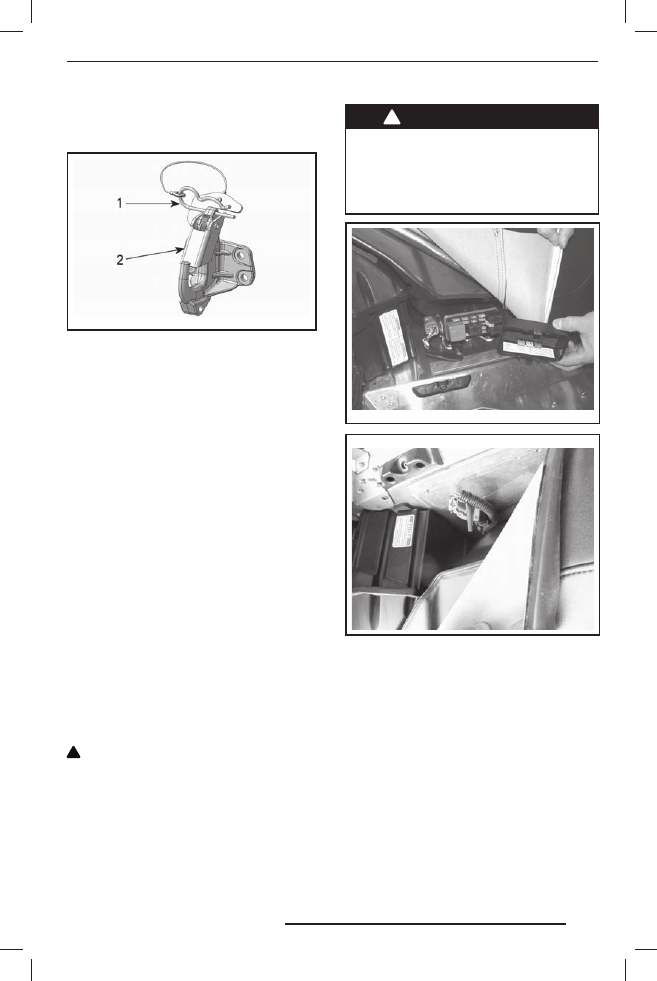

Сцепное устройство J-типа

(модели для Европейского рынка)

Присоединение к сцепному устройству

mmo2 011 -007 -012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла буксируе-

мого оборудования над крюком сцепного
устройства.

3. Нажмите на дышло, отклонив предохра-

нительную защёлку.

4. Закрепите предохранительную защёлку,

установив проволочный фиксатор.

Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёлку

вперёд, чтобы снять дышло с крюка.

3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор на место.

18) Предохранители

Электрическая система защищена предо-
хранителями, более подробная информа-
ция приведена в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ».
Блок предохранителей расположен в левой
части снегохода под обивкой сиденья. Для до-
ступа к блоку предохранителей откройте ниж-
нюю боковую панель, затем отведите в сторо-
ну нижнюю левую часть обивки сиденья.

О С Т О Р О Ж Н О З а п р е щ а е т с я

исполь зовать пр е дохранит е ль

с б о л е е в ы с о к и м н о м и н а л о м

во избежание повреждения элек-

трических компонентов и/или воз-

можного возгорания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя, преж де чем запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Lynx.

fmo2012-003-005

fmo2012-003-021

МОДЕЛЬ 550

Аккумуляторная батарея

Батарея расположена в отсеке под пасса-
жирским сиденьем. Чтобы получить доступ
к аккумуляторной батарее, снимите крышку,
нажав на её выступы, расположенные с обе-
их сторон.

29.08.2012 10:36:17

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2012-003-004

19) Рукоятка ручного

стартера

Ручной стартер располагается на правой
стороне снегохода, за боковой панелью.
Чтобы привести в действие механизм руч-
ного стартера, медленно потяните рукоятку
на себя и, когда почувствуете сопротивле-
ние, энергично дёрните её. Медленно вер-
ните рукоятку в исходное положение.

20) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на гусеницу

шипы, если это не разрешено ин-

струкциями BRP. Установка ши-

пов на нерекомендованный тип

гусеницы увеличивает опасность

разрыва и сход г усеницы с на-

правляющих катков, что может

привести к получению серьёзных

травм и гибели.

Прежде чем приступить к установке шипов
на гусеницу, необходимо обратиться к авто-
ризованному дилеру Lynx, чтобы выяснить
наличие такой возможности и узнать тип
устанавливаемых шипов.
Компания BRP не рекомендует продолжи-
тельное время и на высокой скорости дви-
гаться на снегоходе, оборудованном гусени-
цей с высокими грунтозацепами, по трассе,
покрытой плотным снегом или льдом.
Если приходиться двигаться в таких усло-
виях, снизьте скорость и, по возможности,
сократите пройденное по таким покрытиям
расстояние.

ОСТОРОЖНО Движение по трас-

се, покрытой плотным снегом или

льдом, на высокой скорости ведёт

к перегреву грунтозацепов гусени-

цы. Во избежание повреж дения

гусеницы, снизьте скорость дви-

жения и, по возможности, сокра-

тите пройденное в таких условиях

движения расстояние.

Инструкции по уходу за гусеницей содер-
жатся в главе «ГУСЕНИЦА» раздела «ТЕХ-
НИЧЕСКОЕ ОБСЛУЖИВАНИЕ» настоящего
Руководства.

21) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

Снятие капота

1. Снимите верхнюю боковую панель в со-

ответствии с описанием, приведённым
в данном разделе.

2. Освободите резиновые фиксаторы с обе-

их сторон.

mmo2 009 -004 -038_a

1. Резиновый фиксатор

3. Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1. Совместите выступы на передней и цен-

тральной частях капота с соответствую-
щими пазами в нижнем поддоне.

29.08.2012 10:36:17
