ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

94

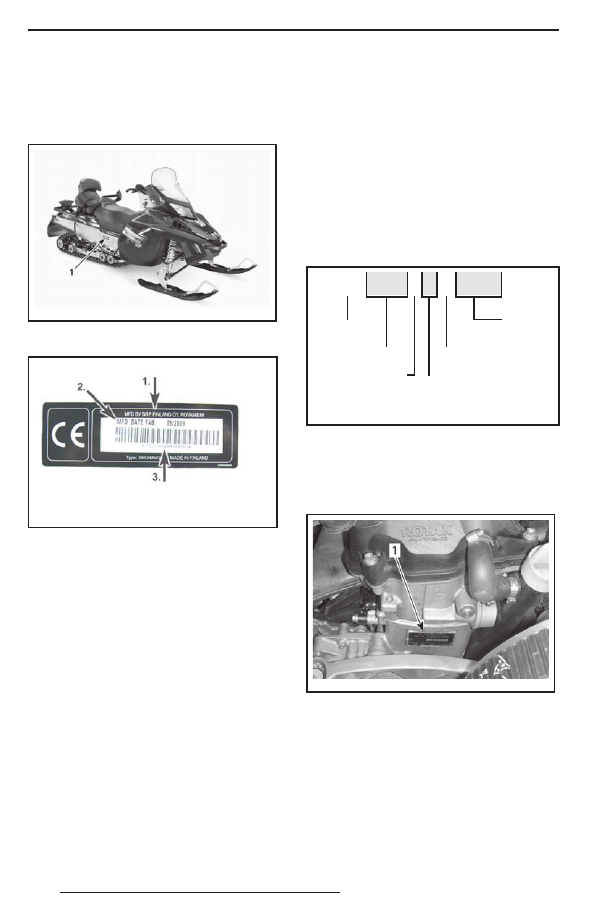

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными
снегохода

Табличка с данными снегохода находит-
ся на правой стороне туннеля

fmo2012-003-018_a

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

fm r2011 -001-00 2_a

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)

Идентификационный номер
снегохода (VIN)

Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламаци-
ей для гарантийного ремонта или при
поиске украденного снегохода. Иден-
тификационные номера необходимы
дилеру для правильного оформления
гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируют-
ся, если заводские номера двигателя
и шасси удалены или испорчены любым
способом. Мы настоятельно рекомен-
дуем Вам записать все идентифика-

ционные номера Вашего снегохода
и сообщить их в регистрирующую ор-
ганизацию.

Идентификационный номер (VIN)

Идентификационный номер снегохода
(VIN) указан в табличке. (см. выше) и вы-
бит на туннеле рядом с табличкой.

Номер модели и год выпуска снегохо-
да (модельный год) являются составной
частью идентификационного номера
снегохода (VIN). См. рисунок выше.

YH2L SCAA 0 A R 000001

Код

производителя

Номер модели

Контрольная

цифра

Серийный

номер

Место производства

Модельный год: А = 2010

В = 2011

С = 2012

и т. д.

Номер двигателя

Расположение номеров на различных
двигателях указано на приведенных
ниже рисунках.

mmo2 009 -005 -039_a

ДВИГАТЕЛЬ 1200 4-TEC
1. Номер двигателя

Вибрации на сиденье (EN 1032, ISO
5008) не более 0,5 м/с

2

.

Вибрации на руле (EN 1032, ISO 5008)
не более 2,5 м/с

2

.

95

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

1200 4-TEC

Тип двигателя

Rotax 1203, жидкостное охлаждение, четы-

рехтактный, два распределительных вала

верхнего расположения (DOHC) с промежу-

точным валом, сухой картер

Количество цилиндров

3

Рабочий объём, см

3

1170,7

Диаметр цилиндра, мм

91

Ход поршня, мм

60

Частота вращения коленчатого вала, при
которой развивается максимальная мощ-
ность, об/мин

7800

Система подачи топлива

Распределённый впрыск (EFI), дроссельная

заслонка 52 мм с подогревом

Система выпуска отработавших газов

Выпускная труба, глушитель

Моторное масло

XPS 4-STROKE SYNTHETIC OIL (ALL CLIMATE)

(P/N 619 590 114)

Ёмкость резервуара системы смазки

масло заменяется с фильтром: 3,5 л

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды. Используйте готовую охлаждающую

жидкость BRP или охлаждающую жидкость,
предназначенную для использования в алю-

миниевых двигателях.

Рекомендуемое топливо

Стандартный неэтилированный бензин

(топливо, содержащее максимум 10% этанола)

Минимальное октановое число

95 (топливо, которое может содержать

МАКСИМУМ 10% этанола)

Ёмкость топливного бака, л

45

СИСТЕМА ПРИВОДА

Ведущий шкив

Тип

TRA IV LD™

Включение, об/мин

(2500 ± 100)

Тип ведомого шкива вариатора

QRS

Количество зубьев ведущей звёздочки

8

Масло для коробки передач

Синтетическое трансмиссионное масло для

гипоидных передач W75-140 API GL 5

(P/N 619 590 182)

Масло в коробке передач, мл

700

Номинальная ширина гусеницы, мм

600

Номинальная длина гусеницы, мм

3968

Высота профиля гусеницы, мм

32

Натяжение гусеницы

Прогиб, мм

40–50

Усилие

(1)

,



кг

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон.

96

ТОРМОЗНАЯ СИСТЕМА

Тормозная система

Гидравлическая, REV-XP

TM

Тормозная жидкость

DOT 4

ПОДВЕСКА

Передняя подвеска

A-LFS

Передний амортизатор

HPG 36

Максимальный ход передней подвески, мм

220

Задняя подвеска

PPS 6900

Центральный амортизатор

HPG 36

Задний амортизатор

2 x MC

Максимальный ход задней подвески, мм

340

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность генератора-магнето, Вт

12 В/490 Вт

Лампы фары (дальний/ближний свет)

2

× 60/55 Вт (H-4)

Лампа заднего фонаря

Светодиодный

Свечи
зажигания

Тип

NGK CR8EKB

(2)

Зазор, мм

Не регулируется

Пре

до

хранит

е

л

и

F 1: HIC/CDI

5 A

F 2: Топливный насос

10 A

F 3: HIC

5 A

F 4: HIC

5 A

F 5: HIC

5 A

F 6: Задний фонарь/PW HOOD

10 A

F 7: Фара

15 A

F 8: Реле/информационный центр

10 A

F 9:  Реле/информационный

центр/горный тормоз

10 A

F 10: Вентилятор

15 A

F 11:  Рабочий фонарь/проблеско-

вый маяк/звуковой сигнал

10 A

F 12:

Не используется

F 13:  Система зарядки аккумуля-

торной батареи

30 A

Ре

ле

R1:

Пусковое реле

R2:

Реле вентилятора

R3:

Реле нагрузки

МАССА И РАЗМЕРЫ

«Сухая» масса, кг

356

Общая длина, см

333,5

Общая ширина, см

128

Общая высота, см

140

Лыжная колея, мм

1080 (рег. – 42)

(1)

  Измеряется между накладкой полоза и внутренней нижней частью гусеницы

при приложенном вертикальном усилии.

ВНИМАНИЕ

ВНИМАНИЕ



(2)

Регулировка межэлектродного зазора свечей зажигания
не допускается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
