11. Если полученное значение не со-

ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».

ВНИМАНИЕ

Слишком большое на-

тяжение гусеницы приводит к по-
тере мощности и чрезмерной на-
грузке на компоненты подвески.

Регулировка натяжения гусеницы

1. Снимите колпачок шнура безопасно-

сти с контактного устройства.

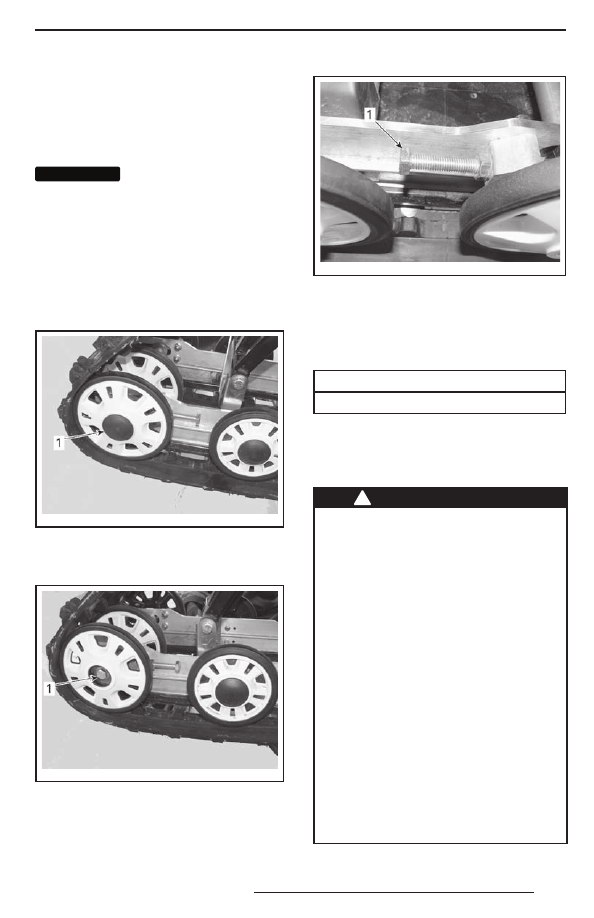

2. Снимите колпачки задних катков

(если установлены).

fm r2008 -048-00 7_a

1. Колпачок правого заднего направляющего катка

3. Ослабьте крепёжные болты задних

направляющих катков.

fm r2008 -048-00 8_a

1. Болт крепления правого заднего направляю-

щего катка

4. Вращением регулировочных болтов

установите требуемое натяжение
гусеницы.

fm r2008 -048-00 9_a

1. Правый регулировочный болт

5. Если Вам не удаётся правильно от-

регулировать натяжение гусеницы,
обратитесь к дилеру Lynx.

6. Затяните болты крепления.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7. Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-
сеницы убедитесь в отсу тствии
в ней посторонних предметов, ко-
торые могут вылететь при вклю-
чении двигателя. Следите, чтобы
руки, ноги, инструмент или одеж-
да не оказались захвачены вра-
щающимися деталями. Подними-
те и поставьте снегоход на опору
с широким основанием и отража-
тельным щитком. Убедитесь в от-
сутствии людей поблизости и по-
зади снегохода. Не проворачивай-
те гусеницу на высокой скорости.
Из быстро вращающейся гусени-
цы под действием центробежной
силы могут неожиданно вылететь
с ломанные шипы, з венья г усе -
ницы или какие-то посторонние
предметы, которые способны на-
нести травмы ногам и другим ча-
стям тела.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Пустите двигатель и слегка нажмите
на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-
щаться. Длительность работы гусеницы
в таком режиме не должна превышать
5-ти секунд.

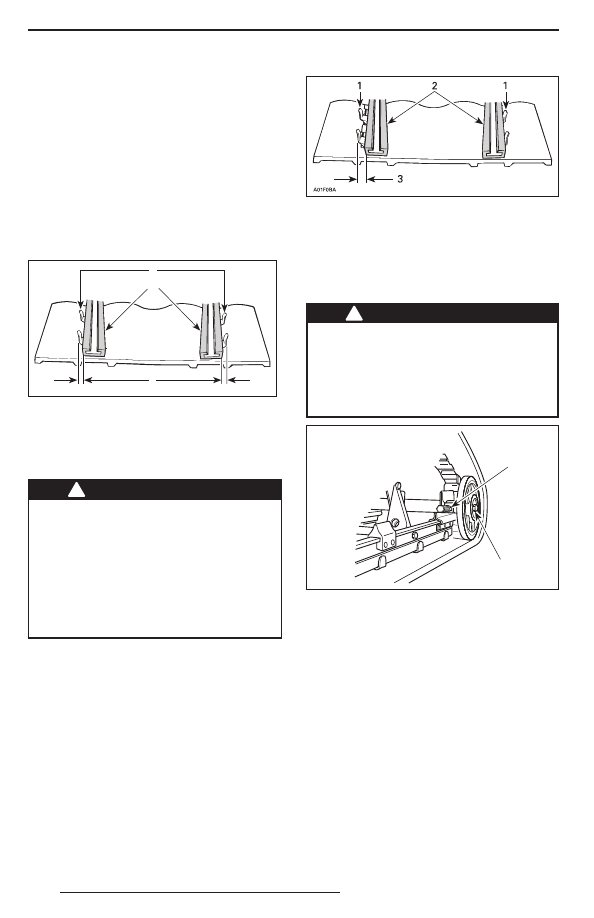

Проверьте симметричность положе-
ния гусеничной ленты относительно
накладок полозьев: расстояние между
полозьями и направляющими гребнями
гусеничной ленты должно быть одина-
ковым с обеих сторон.

A01F05A

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы
выполните следующее:

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.

1. Снимите колпачок шнура безопасно-

сти с контактного устройства.

2. Ослабьте стопорные винты заднего

направляющего катка.

3. Подтяните рег улировочный болт

на той стороне движителя, где рас-
стояние меж ду направляющими
гребнями и опорным полозом наи-
большее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

4. Затяните контргайки.

5. Затяните болты крепления направля-

ющих катков моментом (48 ± 6) Н•м.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты
направляющих катков надёжно за-
тянуты, чтобы избежать самопро-
извольного демонтажа напр25ав-
ляющего катка и последующего
заклинивания гусеницы.

A05F0E B

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6. Пустите двигатель и на малой скоро-

сти движения гусеничной ленты про-
верьте симметричность её положе-
ния относительно опорных полозьев.

7. Опустите снегоход на опорную по-

верхность.

8. Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРИМЕЧАНИЕ: При движении маши-
ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевремен-
ному износу накладок опорных поло-
зьев гусеницы.

Состояние ленточного
ограничителя

Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-
пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости заменить. Затяните
гайку крутящим моментом (9 ± 1) Н•м.

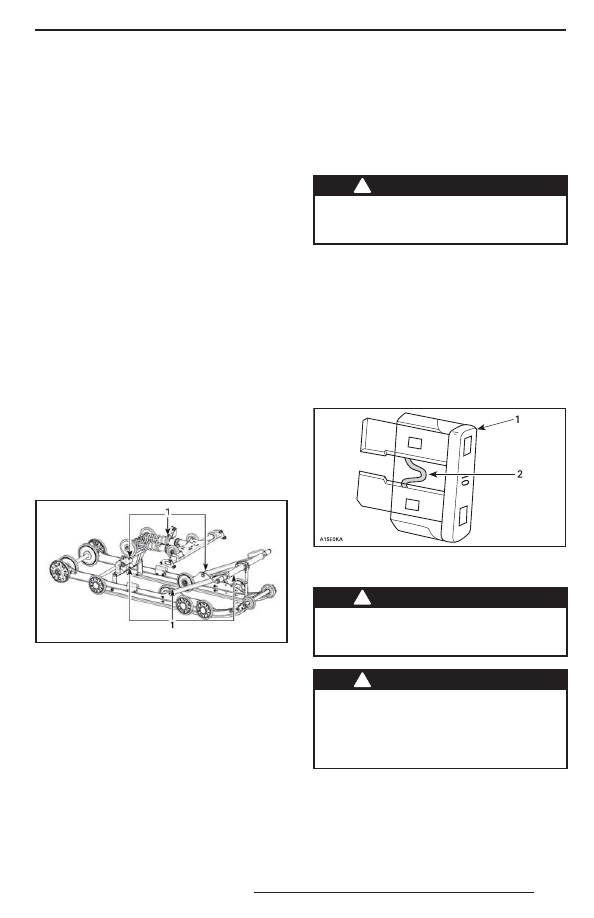

Смазка компонентов задней
подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетиче-
ской смазкой SUSPENSION GREASE (P/N
293 550 033). Периодичность обслужи-
вания указана в разделе «РЕГЛАМЕНТ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmo2013-006-014_a

1. Пресс-масленки

Проверка состояния рулевого
управления и передней подвески

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления
и передней подвески (шаровые опоры
и шаровые шарниры рычагов и тяг ру-
левого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости обра-
титесь к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении при-
знаков износа обратитесь к дилеру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защи-
щена предохранителями.

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-
хранитель с более высоким номи-
налом.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.

Расположение предохранителей

Блок предохранителей располагается
под обивкой левой передней части си-
денья.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Для идентификации предохранителей
см. табличку на крышке блока и раздел
«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

Для доступа к блоку предохранителей
снимите часть обивки, как показано
на рисунке.

mmo2 009 -004 -036_b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004 -037_a

1. Блок предохранителей

Установите обивку на место, зацепив
за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.

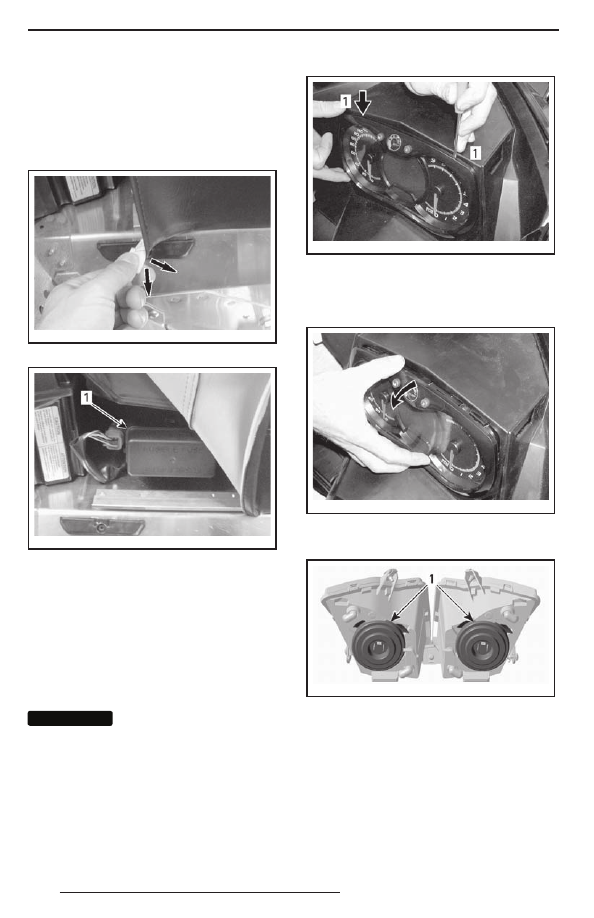

1. С помощью маленькой отвёртки

освободите защёлки информацион-
ного центра.

mmo2 007 -009 -061_a

1. Защёлки

2. Осторожно потяните многофункцио-

нальный центр и отведите его в сто-
рону.

mmo2 007 -009 -062_a

3. Отсоедините разъём перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

4. Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь
лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
