РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ)

КАЖДЫЕ 10 000 КМ ИЛИ 3 ГОДА (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить свечи зажигания

КАЖДЫЕ 20 000 КМ

Проверить и, при необходимости, отрегулировать зазор клапанов (только 1200 4-TEC)

КАЖДЫЕ 5 ЛЕТ

Заменить охлаждающую жидкость

74

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указа-
ния для выполнения основных процедур
технического обслуживания. Вы можете
сами выполнять эти процедуры при на-
личии у Вас необходимых инструментов
и квалификации механика. В противном
случае Вам следует обратиться к авто-
ризованному дилеру Lynx.

Другие важные операции регламента
являются более сложными и при их вы-
полнении требуется использование
специальных инструментов и приспосо-
блений, поэтому их следует выполнять
специалистам дилера Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите
ключ DESS и выполняйте техни-
ческое обслуживание, следуя опи-
санным ниже процедурам. Если
не выполнять указания по выпол-
нению процедур, то есть вероят-
ность получения травм от горячих
или подвижных частей, от системы
электрооборудования, химикатов
и других опасностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа
потребовалось снимать крепёж-
ные элементы (например, само-
контрящиеся части и др.), всегда
меняйте их на новые.

Воздушный фильтр

Проверка воздушного фильтра

Обратите внимание на то, чтобы фильтр
предварительной очистки воздуха был
правильно установлен, был чистым и в
хорошем состоянии.

fmo2012-003-019_a

1. Воздушный фильтр

Чтобы снять воздушный фильтр просто
вытяните его.

Установите фильтр на место и убеди-
тесь, что он надёжно закреплён.

Охлаждающая жидкость

!



ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-
тельного бачка, когда двигатель
горячий.

Уровень охлаждающей жидкости

Снимите правую верхнюю панель. См.
главу «ВЕРХНИЕ БОКОВЫЕ ПАНЕЛИ»
раздела «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».

Мет к а, с о от в етс т ву ю щ а я у р о в ню
ох лаж дающей жидкости в системе
охлаждения холодного двигателя, рас-
полагается над хомутом крепления рас-
ширительного бачка.

mmo2 009 -004 -028_b

ТИПОВОЙ ВАРИАНТ

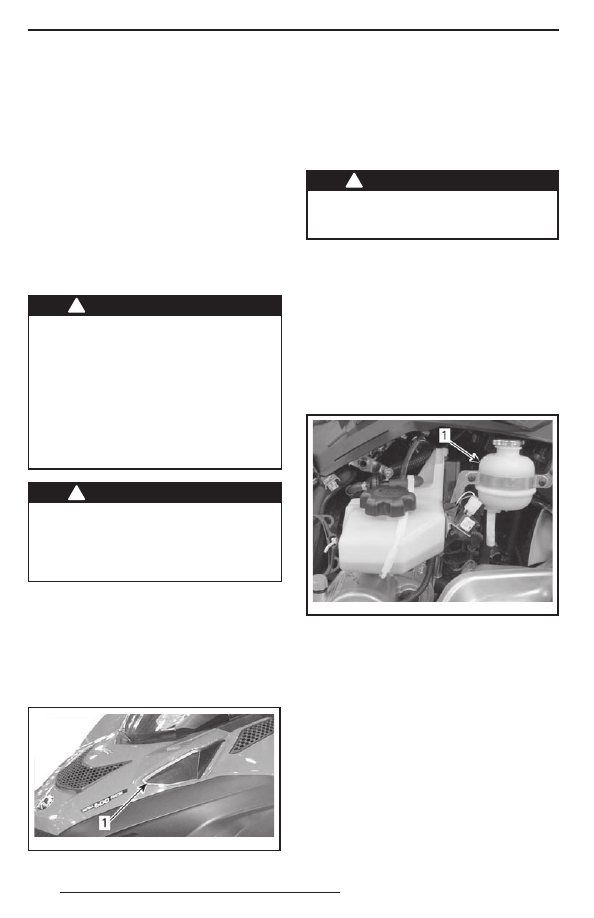

1. Метка «COLD LEVEL»

Проверять уровень охлаждающей жид-
кости следует при комнатной темпера-
туре и снятой крышке расширительно-
го бачка. При этом уровень жидкости
должен располагаться вровень с мет-
кой нижнего уровня на расширитель-
ном бачке (холодный двигатель).

ПРИМЕЧАНИЕ: Уровень жидкости при
более низкой температуре может быть
немного ниже метки.

Если требуется долить охлаждающую
жидкость, снимите переднее крепле-
ние расширительного бачка и, чтобы
получить доступ к крышке, слегка от-
ведите бачок в сторону.

75

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Если необходимо добавить большое
количество охлаждающей жидкости,
а также для её замены, обращайтесь
к авторизованному дилеру Lynx.

Рекомендуемая охлаждающая
жидкость

Используйте антифриз на основе эти-
ленгликоля с содержанием ингибито-
ров коррозии, специально предназна-
ченных для двигателей внутреннего
сгорания из алюминия.

Система охлаждения должна быть за-
полнена готовой охлаждающей жидко-
стью BRP (P/N 219 700 362) или смесью
дистиллированной воды и антифриза
(50% дистиллированной воды, 50%
антифриза).

Моторное масло (1200 4-TEC)

Уровень моторного масла

ВНИМАНИЕ

ВНИМАНИЕ

Проверяйте и, при не-

обходимости, доводите до нормы
уровень моторного мас ла перед
каждой поездкой. Не переливайте.
Эксплуатация снегохода с недоста-
точным или избыточным количе-
ством масла в системе смазки мо-
жет привести к серьёзным полом-
кам двигателя. Насухо вытирайте
все потеки.

Установите снегоход на ровную гори-
зонтальную поверхность и выполните
проверку уровня масла в следующей
последовательности:

1.  Запустите двигатель и дайте ему

прогреться до нормальной рабочей
температуры. Двигатель достигает
нормальной рабочей температуры,
когда задний теплообменник стано-
вится тёплым — это является при-
знаком того, что термостат открыт.

2.  Дайте двигателю поработать на обо-

ротах холостого хода приблизитель-
но в течение 30 секунд.

3.  Остановите двигатель.

4.  Откройте левую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».

5.  Снимите защитный кожух ремня вариа-

тора, см. «ЗАЩИТНЫЙ КОЖУХ РЕМНЯ
ВАРИАТОРА».

6.  Извлеките масляный щуп и протрите его.

7.  Полностью вставьте масляный щуп

в маслоналивную трубку.

8.  Вновь извлеките масляный щуп

и проверьте уровень масла. Уровень
масла должен располагаться между
метками «MIN» и «MA X», см. рис.
Долейте моторное масло при необ-
ходимости.

mmo2 009 -005 -027_a

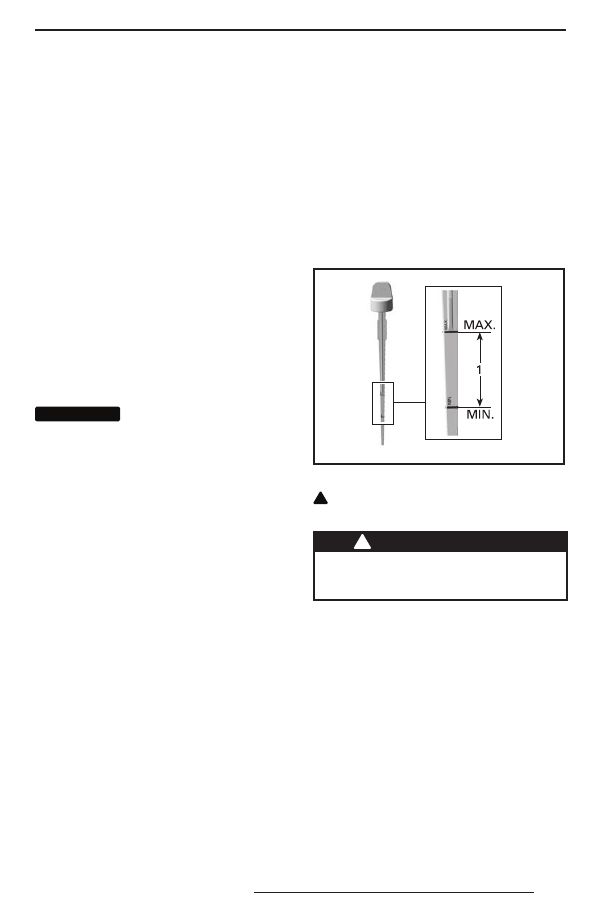

1. Уровень масла между метками «MIN» и «MAX»

!

 ОСТОРОЖНО Моторное мас ло

может быть очень горячим.

!



ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки мас-
ла. Масло является продуктом,
опасным в пожарном отношении.

Система выпуска
отработавших газов

Проверка системы выпуска
отработавших газов

Выхлопная труба глушителя должна
располагаться по центру отверстия
в нижнем поддоне. Труба не должна
иметь коррозионных повреждений и не-
плотностей в соединениях. Проверьте
надёжность крепления трубы.

Проверьте состояние крепёжных пру-
жин, замените их в случае необходи-
мости.

76

Система выпуска предназначена для
снижения уровня шума работающего
двигателя и улучшения его мощност-
ных характеристик. В некоторых стра-
нах внесение изменений в конструк-
цию выхлопной системы запрещено
законом.

ВНИМАНИЕ

ВНИМАНИЕ

О т с у т с т в и е   к а к о г о -

либо компонента системы выпуска,
конструктивные изменения или по-
вреж дения деталей мог у т с тать
причиной для серьёзных поломок
двигателя.

Свечи зажигания

Проверка состояния или замена свечей
зажигания должны выполняться авто-
ризованным дилером Lynx.

Рекомендуемые свечи зажигания

!

 ОСТОРОЖНО Используйте только

рекомендованные свечи зажигания,
указанные ниже. При установке све-
чи следует затянуть указанным мо-
ментом, процедура установки под-
робно описана в разделе «СНЯТИЕ/
УСТАНОВКА СВЕЧИ ЗАЖИГАНИЯ».

Снятие/установка свечи зажигания

Снятие

Откройте левую боковую панель.

Снимите защитный кожух, как описано
в разделе «ЗАЩИТНЫЙ КОЖУХ РЕМНЯ
ВАРИАТОРА».

Отсоедините высоковольтный провод
от свечи зажигания.

mmo2 008 -008 -027_a

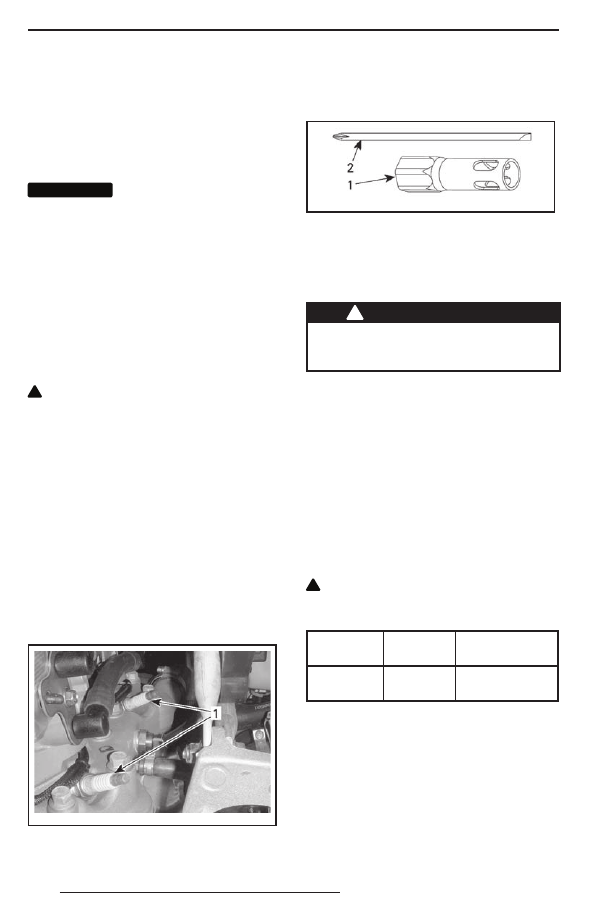

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

Используя ключ, входящий в комплект
возимого инструмента, отверните све-
чи зажигания на один оборот.

mmo2 008 -008 -009

1. Ключ «на 16»
2. Стержень отвёртки

Очистите свечи зажигания и головки
цилиндров, используя по возможности
сжатый воздух.

!



ПРЕДОСТЕРЕЖЕНИЕ

При работе со сжатым воздухом
всегда используйте средства за-
щиты глаз.

Полностью выверните свечи зажигания
и снимите их.

Установка

Прежде чем приступить к установке,
необходимо убедиться в отсутствии
нагара на контактных поверхностях
головки цилиндра и свечей зажигания.

Проверьте межэлектродный зазор свечей
зажигания, используя специальный щуп.

Если величина зазора выходит за пре-
делы диапазона допустимых значений,
свечу зажигания необходимо заменить.

!

 ОСТОРОЖНО Рег улировка ме -

жэлектродного зазора этих свечей
не допускается.

Модель

Тип свечи

зажигания

Межэлектрод-

ный зазор

1200 4-TEC

NGK

CR8EKB

Не

регулируется

Заверните свечу зажигания от руки
до упора.

Затяните свечи, используя ключ из вози-
мого комплекта инструментов или ди-
намометрический ключ и соответству-
ющую головку.
