ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

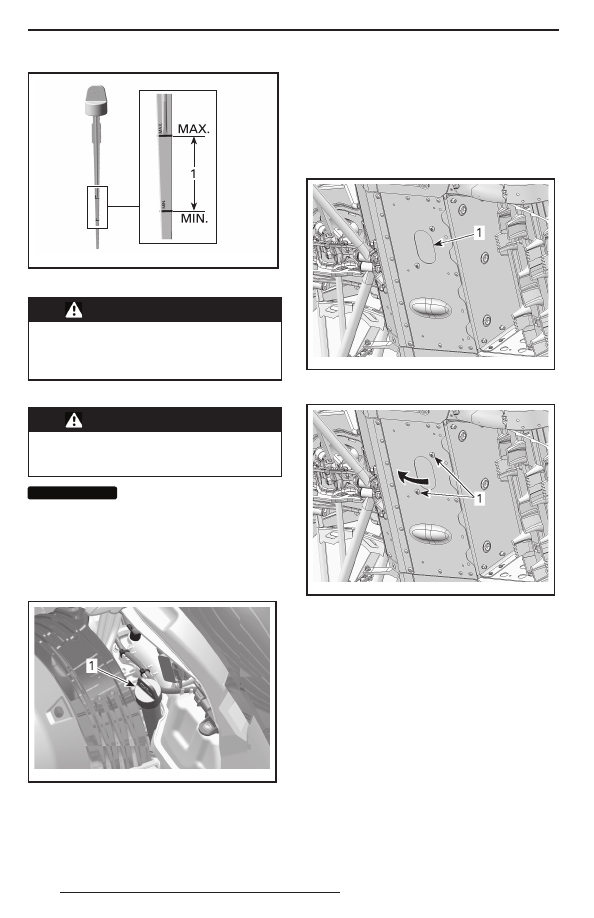

mmo2 009 -005 -027_a

1. Уровень масла между метками «MIN»

и «MAX».

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насу хо вс е потеки

масла. Масло является продук-

том, опасным в пожарном отно-

шении.

Замена моторного масла

ПРЕДОСТЕРЕЖЕНИЕ

М о т о р н о е м а с л о м о ж е т б ы т ь

очень горячим. Дождитесь, пока

моторное масло остынет.

ВНИМАНИЕ

М о т о р н о е м а с л о

и масляный фильтр заменятюся

одновременно.

1. Установите снегоход на ровной горизон-

тальной площадке.

2. Снимите левую боковую панель.
3. Извлеките щуп.

mmr201 1-070-0 03_ a

ЛЕВАЯ СТОРОНА СНЕГОХОДА
1. Щуп масляного бака

4. Доступ к пробке сливного отверстия осу-

ществляется из-под снегохода.

4.1 Выверните один винт крепления крыш-

ки технологического отверстия и отпус-
тите другой.

4.2 Поверните крышку и откройте техноло-

гическое отверстие в нижнем поддоне.

mmr201 1-070-0 60_ a

1. Крышка отверстия, обеспечивающего до-

ступ к пробкам сливных отверстий

mmr201 1-070-0 60_ b

ПОВЕРНИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО
ОТВЕРСТИЯ
1. Винты крепления

5. Очистите поверхности, прилегающие

к пробкам сливных отверстий.

6. Установите подходящую ёмкость под тех-

нологическое отверстие нижнего поддона.

7. Выверните пробки сливных отверстий

в следующей последовательности:

7.1 Пробка основного сливного отверстия.
7.2 Пробка дополнительного сливного от-

верстия.

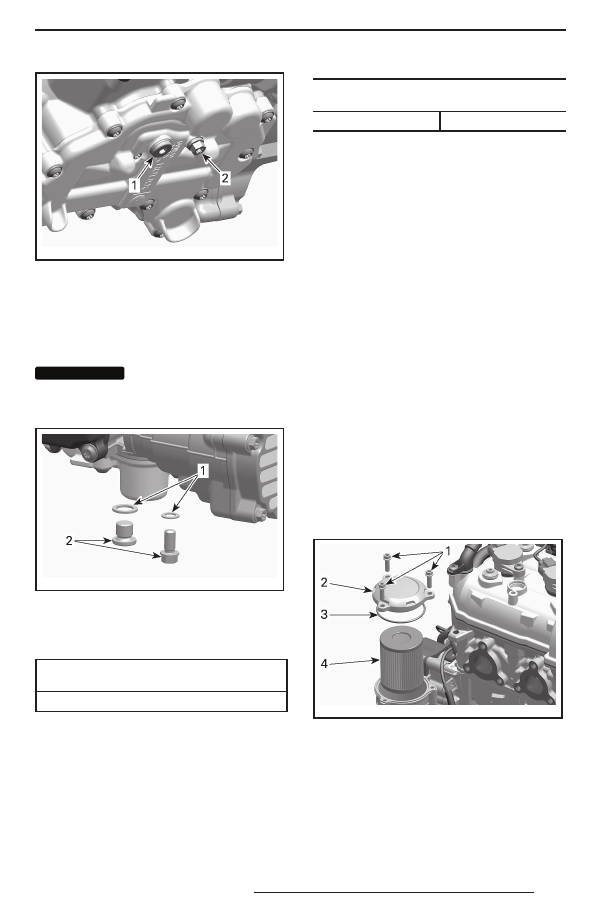

mmr201 1-070-0 53_ a

ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия
2. Пробка дополнительного сливного от-

верстия

8. Полностью слейте моторное масло.
9. Установите НОВЫЕ уплотнительные шай-

бы на пробки сливных отверстий.

ВНИМАНИЕ

Повторное использо-

в а н и е у п л о т н и т е л ь н ы х ш а й б

не допускается — всегда устанав-

ливайте новые.

mmr201 1-070-0 04_ a

1. Уплотнительная шайба
2. Пробка отверстия для слива масла

10. Установите пробки сливных отверстий

и затяните их указанным моментом.

МОМЕНТ ЗАТЯЖКИ

ПРОБОК СЛИВНЫХ ОТВЕРСТИЙ

(20 ± 2) Н•м

11. Замените МАСЛЯНЫЙ ФИЛЬТР, см. опи-

сание операции в текущем разделе.

12. Залейте рекомендованное масло и дове-

дите уровень в масляном баке до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ

МОТОРНОГО МАСЛА (ВКЛ. ФИЛЬТР)

600 ACE

2,1 л

13. Установите щуп в масляный бак и затя-

ните его.

14. Запустите двигатель и дайте ему пора-

ботать на оборотах холостого хода в те-
чение нескольких минут.

15. Убедитесь в отсутствии утечек.
16. Остановите двигатель и проверьте уро-

вень масла, как описано в текущем раз-
деле. Долейте при необходимости.

17. Утилизируйте отработавшее масло

и фильтр в соответствии с требования-
ми действующего природоохранного за-
конодательства.

Масляный фильтр

Замена масляного фильтра двигателя

Снятие масляного фильтра
1. Снимите правую боковую панель.
2. Очистите поверхности, прилегающие

к крышке масляного фильтра.

3. Выполните следующие операции:

– выверните винты крепления крышки

масляного фильтра;

– снимите уплотнительное кольцо крышки

масляного фильтра;

– извлеките масляный фильтр.

mmr201 1-070-0 07_ a

1. Винты крепления крышки масляного филь-

тра

2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

4. Утилизируйте фильтр в соответствии

с требованиями действующего природоох-
ранного законодательства.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Установка масляного фильтра
1. Проверьте впускное и выпускное отверс-

тия, расположенные в корпусе масляного
фильтра (интегрированного в крышку маг-
нето) на наличие загрязнений.

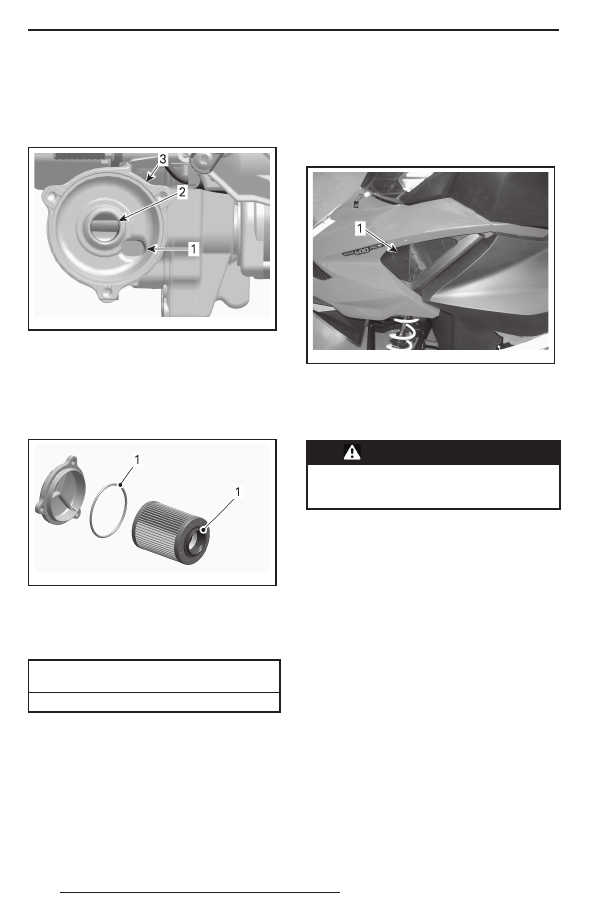

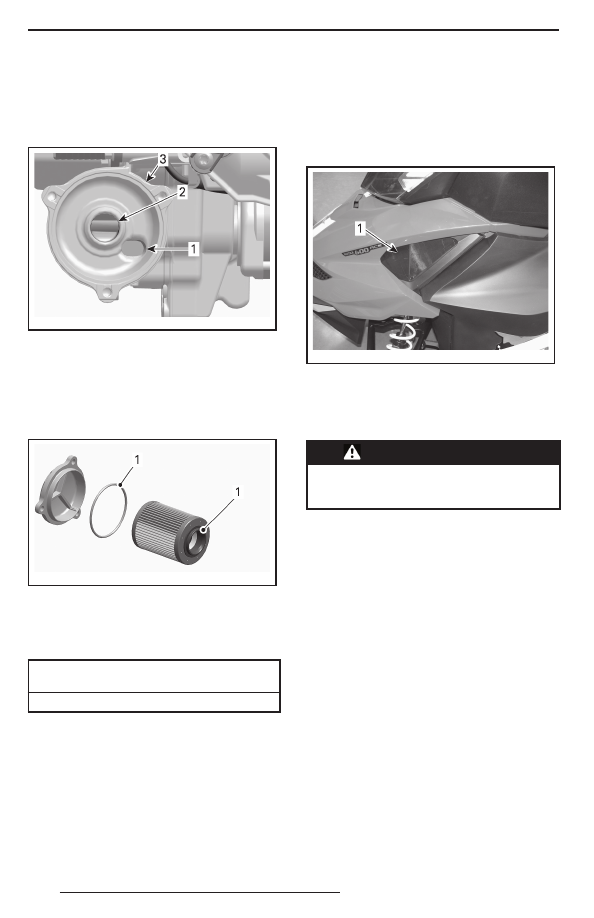

mmr201 1-070-0 08_ a

1.  Впускное отверстие — от масляного насоса
2.  Выпускное отверстие — в систему смазки
3.  Корпус масляного фильтра

2. Установите уплотнительное кольцо

на крышку масляного фильтра.

3. Нанесите масло на уплотнительные коль-

ца фильтра и крышки.

mmr201 1-070-0 09_ a

1. Нанести моторное масло

4. Установите крышку масляного фильтра.
5. Затяните винты крепления крышки масля-

ного фильтра указанным моментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ

КРЫШКИ МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

Воздушный фильтр

Проверка состояния воздушного

фильтра

Убедитесь, что фильтр предварительной
очистки воздуха правильно установлен, не заг-
рязнён и находится в исправном состоянии.

fmo2012-008-095_a

1. Воздушный фильтр

Если предфильтр требует очистки или за-
мены, обратитесь к дилеру Lynx.

Охлаждающая жидкость

ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-

тельного бачка, когда двигатель

горячий.

Уровень охлаждающей жидкости

Проверять уровень охлаждающей жидкости
следует при комнатной температуре и сня-
той крышке расширительного бачка. При
этом уровень жидкости должен располагать-
ся вровень с меткой нижнего уровня на рас-
ширительном бачке (холодный двигатель).
ПРИМЕЧАНИЕ: При низкой температуре
уровень охлаждающей жидкости может быть
чуть ниже метки на стенке бачка.
При необходимости доливки или полной за-
мены охлаждающей жидкости обратитесь
к дилеру Lynx.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

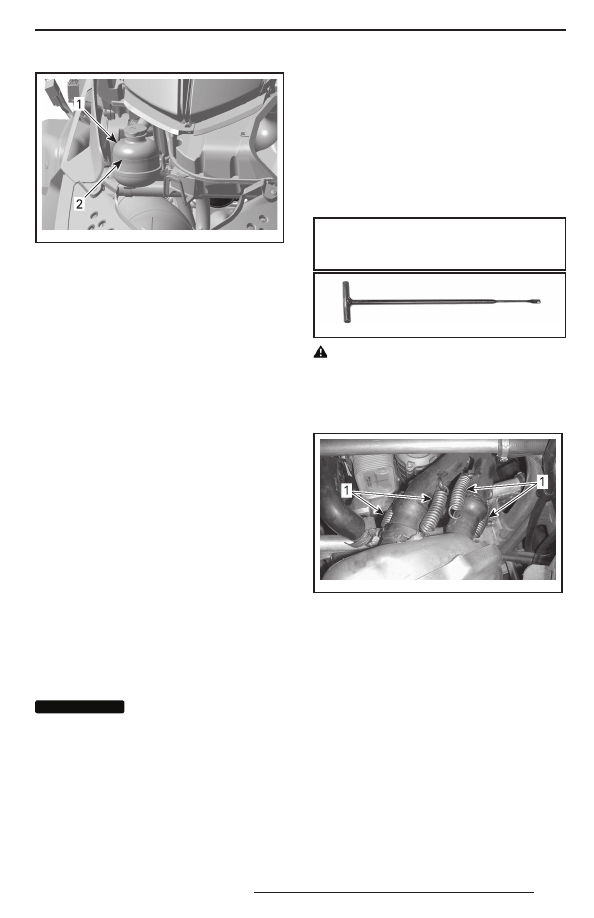

mmo2 007 -009 -010_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая жид-

кость

Используйте антифриз на основе этиленгли-
коля с содержанием ингибитора коррозии,
специально созданного для двигателей вну-
треннего сгорания из алюминия.
Система охлаждения должна быть запол-
нена готовой охлаждающей жидкостью BRP
(P/N 219 700 362) или смесью дистиллиро-
ванной воды и антифриза (50% дистилли-
рованной воды, 50% антифриза).

Система выпуска отработав-

ших газов

Проверка системы выпуска отрабо-

тавших газов

Выхлопная труба глушителя должна распо-
лагаться по центру отверстия в нижнем под-
доне. Труба не должна иметь коррозионных
повреждений и неплотностей в соединени-
ях. Проверьте надёжность крепления трубы.
Проверьте состояние крепёжных пружин, за-
мените их в случае необходимости.
Система выпуска предназначена для сни-
жения уровня шума работающего двигателя
и улучшения его мощностных характеристик.
В некоторых странах внесение изменений
в конструкцию выхлопной системы запре-
щено законом.

ВНИМАНИЕ

О тсу тс твие какого -

либо компонента системы выпу-

ска, конструктивные изменения

или повреж дения деталей могут

стать причиной для серьёзных по-

ломок двигателя.

Снятие и установка глушителя

1. Снимите следующие компоненты, см. раз-

дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».
– капот;
– правую боковую панель.

2. Используя приведённое ниже приспособ-

ление, снимите пружины крепления вы-
пускных труб к глушителю.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ

И УСТАНОВКИ ПРУЖИН

(P/N 529 035 983)

529 035 983

ОСТОРОЖНО При работе с ком-

понентами системы выпуска от-

работавших газов используйте

средства индивидуальной защиты

глаз. Проявляйте осторожность

при снятии пружин.

mmo2 011 -003 -015_a

1. Пружины крепления выпускной трубы к глу-

шителю

3. Снимите две пружины крепления глуши-

теля.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
