Снятие и установка боковой панели

Для снятия боковой панели откройте её,
а затем поднимите. Освободите нижнюю
петлю из прорези, затем, опустив панель,
освободите верхнюю петлю.
1. Откройте боковую панель в соответствии

с описанием, приведённым в текущей
главе.

2. Поднимите боковую панель, затем осво-

бодите нижнюю часть из паза.

3. Опустите боковую панель, затем освобо-

дите верхнюю часть из паза.

4. Снимите боковую панель.
Установка боковой панели осуществляется
в последовательности, обратной снятию.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

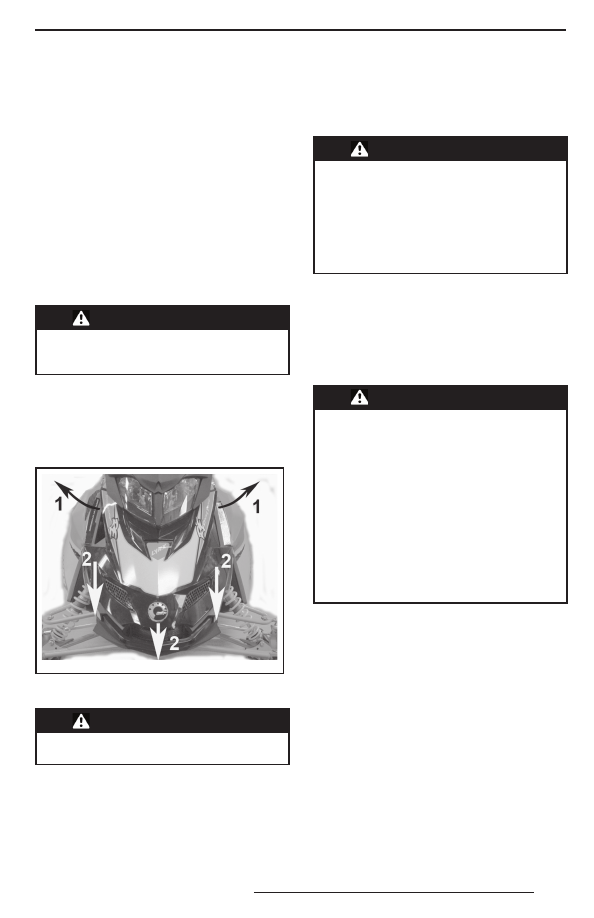

15) Капот

Снятие капота

Для открытия капота следует освободить
фиксаторы и сдвинуть капот в направлении
передней части снегохода.

fmo2012-009-001

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

16) Пассажирское сиденье

ДВУХМЕСТНЫЕ МОДЕЛИ
Фиксированное пассажирское сиденье
со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода

пасс а ж ир (- ы) д о л же н с и д е ть

на своём месте, опираясь нога-

ми о подножки и держась рука-

ми за поручни. Соблюдайте это

простое правило, и риск падения

пассажира будет сведён к мини-

муму.

17) Задние поручни

ДВУХМЕСТНЫЕ МОДЕЛИ
Задние поручни служат для того, чтобы пас-
сажир мог за них держаться.

18) Задняя багажная пло-

щадка

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны быть надёжно закреп-

л е ны. Не перевозите хрупки е

предметы. Тяжёлый груз на зад-

нем багажнике может ухудшить

управляемость снегохода. От-

регулируйте подвеску в соответ-

ствии с нагрузкой. Грузоподъём-

ность задней багажной площадки

ограничена: МАКСИМУМ — 15,8 кг.

При перевозке груза передви-

гайтесь осторожно. Неровности

дороги преодолевайте на малой

скорости.

19) Сцепное устройство

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для бук-

сировки груза запрещено. Ис-

пользуйте жёстк ую буксирную

штангу. Груз, буксируемый на ка-

нате, может врезаться в снегоход

при внезапном торможении или

на склоне и опрокинуть его.

Сцепное устройство (язычкового типа)

Чтобы прицепить оборудование к сцепному
устройству, закрепите буксировочную штан-
гу к проушине сцепного устройства, исполь-
зуя фиксирующий палец.

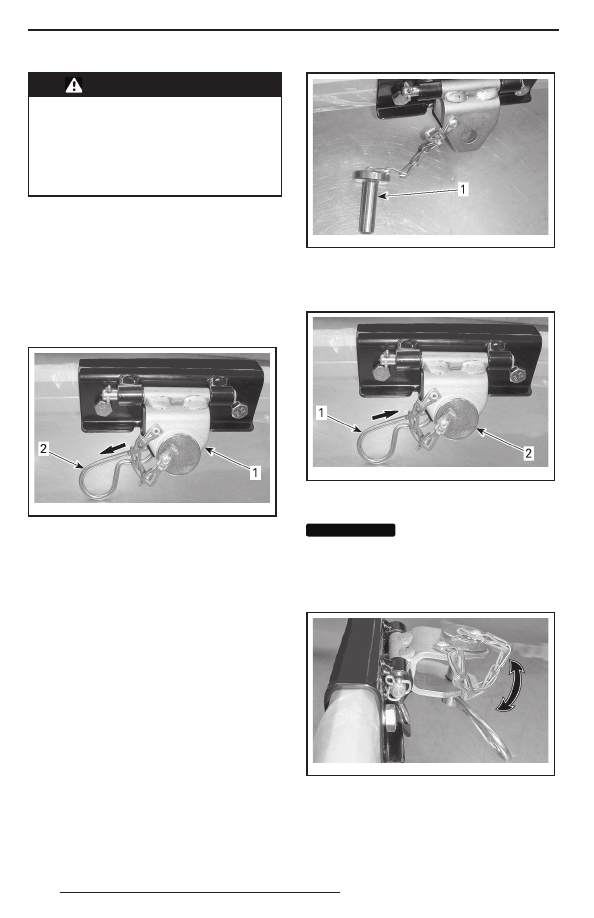

Сцепное устройство (типа C)

МОДЕЛИ XTRIM
Сняв проволочный фиксатор, отсоедините
сцепное устройство от опоры.

fmo2010-009-003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устройства
и присоедините буксирную штангу.

mmo2 010 -009 -004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволочного
фиксатора.

fmo2010-009-003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсое диняйте

сцепное ус тройс тво от опоры.

Убедитесь, что при буксировке

сцепное устройство перемещает-

ся свободно.

fmo2010-009-005_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Чтобы избежать появления шума во время
движения, когда сцепное устройство не ис-
пользуется, закрепляйте его на основании с
помощью проволочного фиксатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

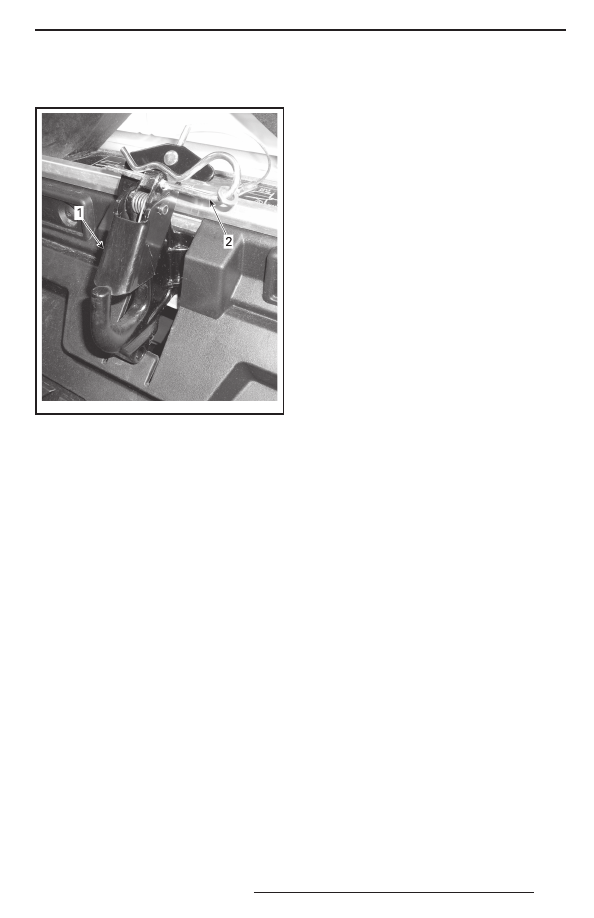

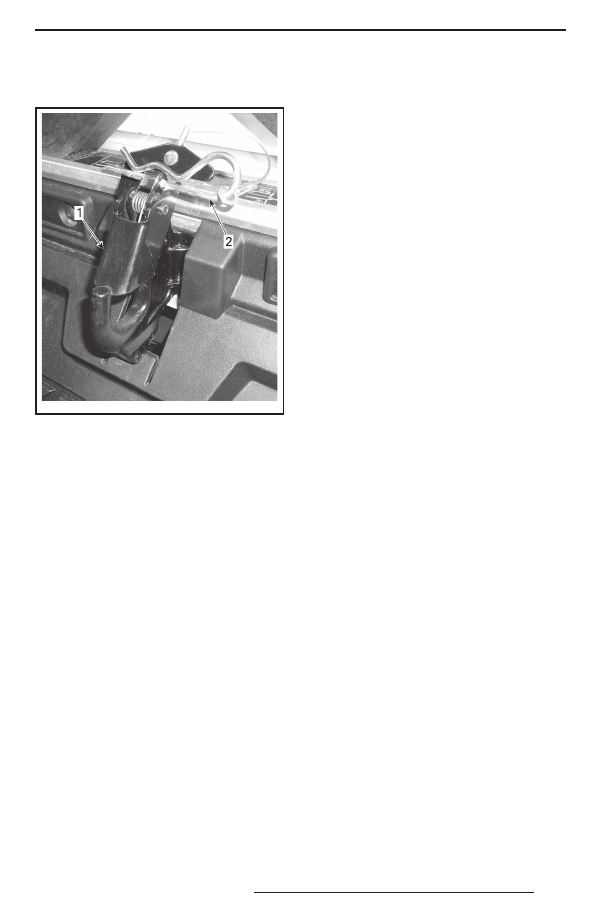

Сцепное устройство (J-типа)

МОДЕЛИ 49 RANGER

fmo2012-003-013_a

1. Крюк
2. Проволочный фиксатор

Присоединение к сцепному уст-

ройству

1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла буксируе-

мого оборудования над крюком сцепного
устройства.

3. Нажмите на дышло, отклонив предохра-

нительную защёлку.

4. Закрепите предохранительную защёлку,

установив проволочный фиксатор.

Отсоединение от сцепного уст-

ройства

1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёлку

вперёд, чтобы снять дышло с крюка.

3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор на место.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТОПЛИВО

Рекомендуемое топливо

Пользуйтесь стандартным неэтилирован-
ным бензином, который продаётся на ав-
тозаправочных станциях, или топливом
с кислородными добавками, содержащим
не более 10% этилового или метилового
спирта. Октановое число используемого
бензина указано в расположенной ниже
таб лице.

МИНИМАЛЬНОЕ ОКТАНОВОЕ ЧИСЛО

ДВИГАТЕЛЬ

95 RON E10

600 ACE

ВНИМАНИЕ

Никогда не экспери-

ментируйте с д ругими сортами

топлива. Эксплуатация снегохода

на н ер еком ен дова нных сорт а х

топ лива может привести к ухудше-

нию технических характеристик

изделия и к выходу из строя от-

ветственных деталей топливной

системы и двигателя.
Топливный антифриз

При использовании топлива с кислород-
ными добавками специальный топливный
антифриз и водопоглощающие присадки
не применяются.
При использовании стандартного неэти-
лированного бензина настоятельно реко-
мендуем добавить в топливо специаль-
ный антифриз на изопропиловой основе
(150 мл топливного антифриза на 40 л бен-
зина).
ПРИМЕЧАНИЕ: Топливный антифриз не дол-
жен содержать метилгидрата.

Заправка топливом

ПРЕДОСТЕРЕЖЕНИЕ

– То п л и в о я в л я е т с я п о ж а р о -

и взрывоопасным продуктом.

– Не поль зуйт есь ис точником

открытого огня для проверки

уровня топлива.

– Н е к у р и т е и у б е д и т е с ь , ч т о

побли зости отсутствуют источ-

ники открытого огня или искр.

– Производите заправк у на от-

крытом воздухе или в хорошо

вентилируемом помещении.

1. Остановите двигатель.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к заправ-

ке, остановите двигатель.

2. Оператор и пассажир должны сойти

со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Не позволяйте никому сидеть

на снегоходе во время заправки.

Если во время заправки произой-

дёт возгорание или взрыв, води-

тель и пассажир могут оказаться

не в состоянии быстро покинуть

опасное место.

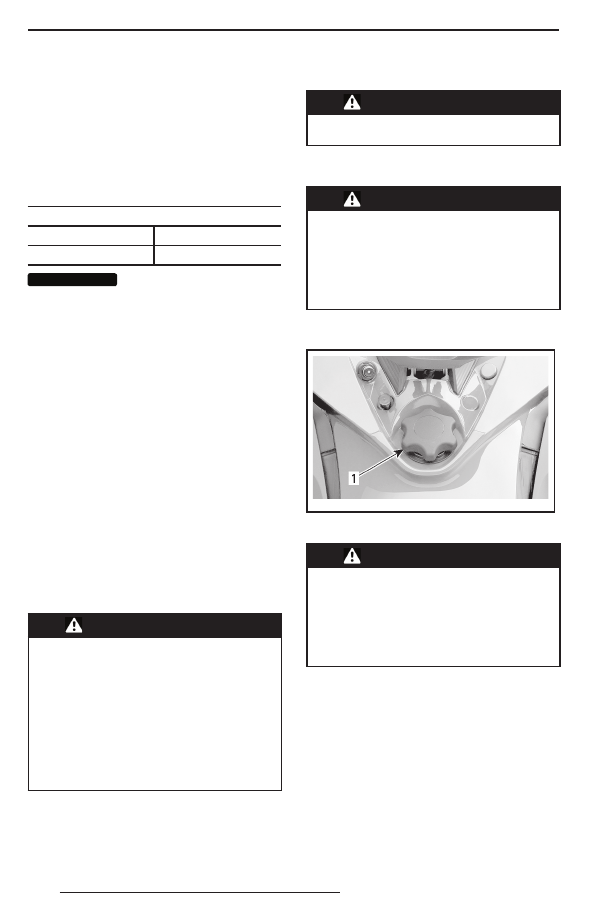

3. Медленно отверните пробку топливного

бака против часовой стрелки и снимите её.

mmo2 008 -008 -004_a

ТИПОВОЙ ВАРИАНТ
1. Крышка топливного бака

ПРЕДОСТЕРЕЖЕНИЕ

Ес ли при этом с лышен свис т,

свидетельствующий о наличии

избыточного давления в баке,

п о к а ж и т е с н е г охо д д и л е ру —

возможно, требуется небольшой

ремонт. Эксплуатация снегохода

на это время запрещена.

4. Вставьте воронку в заливную горловину

топливного бака.

5. Заливайте топливо медленно, чтобы воз-

дух успевал выходить из топливного бака
и не происходило разбрызгивание топли-
ва. Будьте внимательны: не допускайте
разлива топлива.

6. Прекратите заправку, когда уровень топ-

лива поднимется до кромки заливной гор-
ловины. Не переливайте.
