Снегоход Lynx 49 Rave 600 ACE. Руководство - часть 6

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-

димо прикрепить шнур безопас-

ности к петле на одежде.

Цифровая кодируемая противо-

угонная система (DESS) Digitally

Encoded Security System)

В колпачке шнура безопасности располага-
ется ключ DESS, который является аналогом
обычного ключа зажигания.
В колпачок шнура безопасности (ключ DESS)
встроена электронная схема с уникальным
цифровым кодом.
Авторизованный дилер запрограммировал
систему DESS вашего снегохода, чтобы она
могла распознавать ключ DESS, располо-
женный в колпачке шнура безопасности, это
обеспечивает возможность эксплуатации ва-
шего снегохода.
При использовании другого шнура безопас-
ности, на распознавание которого не запрог-
раммирована система DESS, двигатель
снегохода запустится, но частота вращения
коленчатого вала не достигнет значения,
дос таточного для включения ведущего шки-
ва вариатора и начала движения снегохода.
Убедитесь, что колпачок шнура очищен
от грязи или снега.

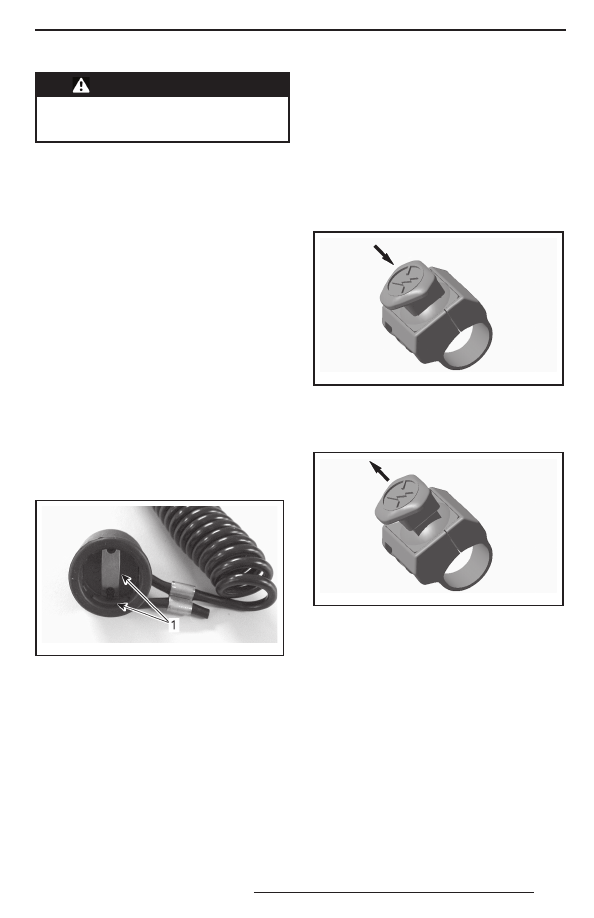

mmo2 011 -004 -100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Цифровая кодируемая противоугон-

ная система (DESS)

Авторизованный дилер Lynx может запрог-
раммировать систему DESS вашего снегохо-
да для работы с 8-ю различными ключами
DESS.
Мы рекомендуем приобрести дополнитель-
ный шнур безопасности у вашего автори-
зованного дилера Lynx. Если Вы владеете
несколькими снегоходами, оборудованны-
ми системой DESS, дилер Lynx может за-
программировать их таким образом, чтобы

каждый из них мог работать с ключами DESS
от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен справа
на руле.
Используйте этот выключатель для останов-
ки двигателя в экстренной ситуации.
Для остановки двигателя следует нажать
на кнопку (переведя её, тем самым, в поло-
жение «OFF»).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска
двигателя, выключатель должен находиться
в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой оста-
новки двигателя. Приобретённые навыки
будут очень полезны, если Вы окажетесь
в экстремальной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Ес ли пово дом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь к авторизован-

ному дилеру Lynx.

7) Многофункциональный

переключатель

Многофункциональный переключатель рас-
положен слева на руле.

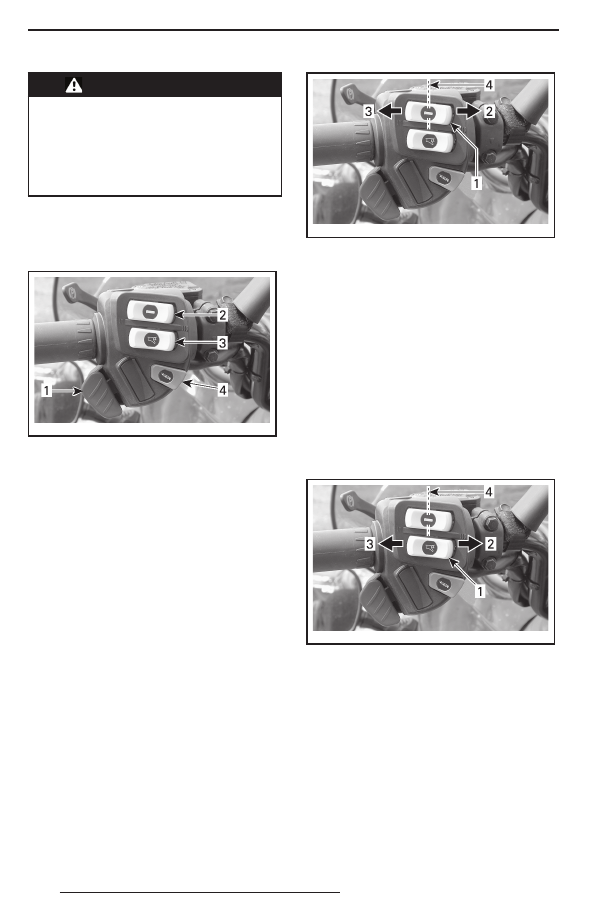

mmo2 007 -003 -003_a

1. Переключатель света фары
2. Выключатель электрообогрева рукояток

руля

3. Выключатель электрообогрева рычага

дроссельной заслонки

4. Кнопка пуска двигателя

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить двигатель.
Подробно процедура пуска описана в главе
«ПУСК ДВИГАТЕЛЯ» раздела «ОСНОВНЫЕ
ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фары нажмите переключатель. Приборы
освещения автоматически включаются при
работающем двигателе.

Выключатель электрообогрева рукоя-

ток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
2000 об/мин.
Выберите положение переключателя, ко-
торое позволит обеспечить необходимую
интенсивность обогрева и поддержание
комфортной для ваших рук температуры.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток

руля

2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Электрообогрев рычага
дроссельной заслонки функционирует толь-
ко тогда, когда частота вращения коленчато-
го вала превышает 2000 об/мин.
Выберите положение переключателя, ко-
торое позволит обеспечить необходимую
интенсивность обогрева и поддержание
комфортной для вашего большого пальца
температуры.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

8) Возимый комплект инстру-

ментов

В комплект снегохода входит набор инстру-
ментов, необходимый для проведения эле-
ментарного технического обслуживания.
Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ВНИМАНИЕ

Убедитесь, что ком-

плек т инструментов правильно

установлен и надёжно закреплён,

чтобы не допустить его контакт

с компонентами вариатора.

Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

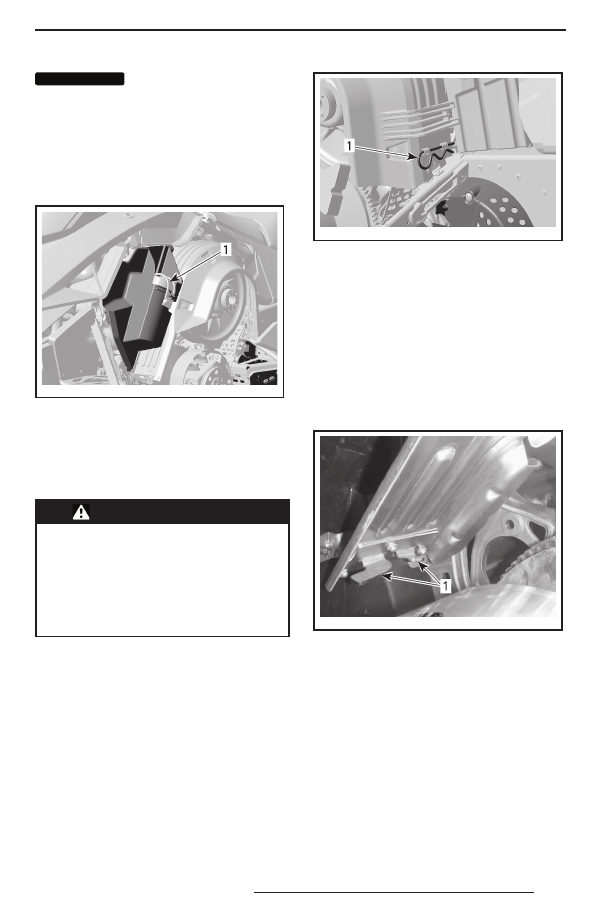

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

9) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

– со снятым кожухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель моторно-
го отсека, описание операций см. в данном
разделе.
Извлеките проволочный фиксатор

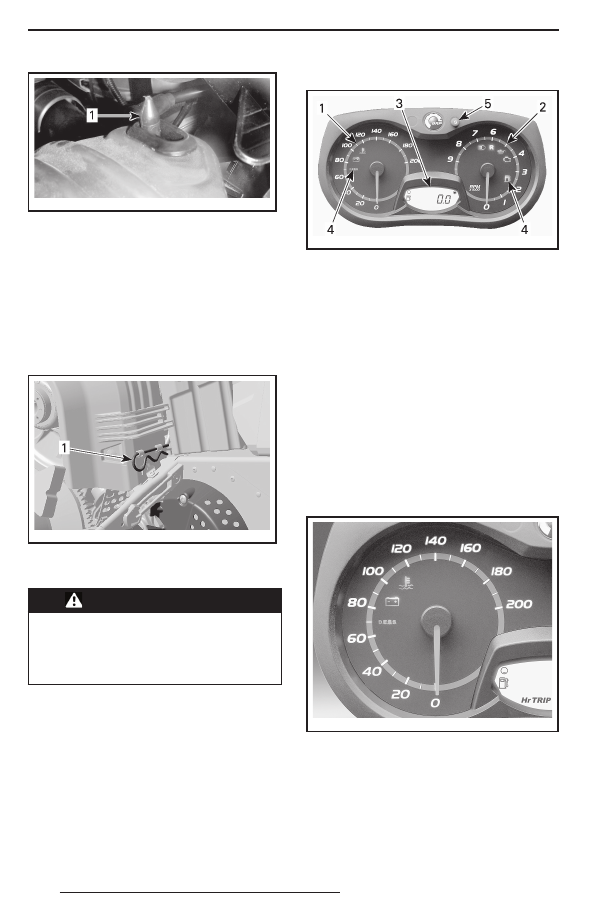

mmo2 008 -003 -063_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и,
повернув наружу, извлеките из передних
выступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.
Повернув кожух внутрь, введите узкий выс-
туп в правую прорезь.

mmo2 009 -003 -010_a

1. Выступы

Установите уплотнитель на фиксирующий
палец. Для этого, возможно, потребуется
слегка приподнять консоль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

10) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с при-

боров отвлекает внимание во-

дителя от управления снегохо-

дом и особенно от наблюдения

за окружающей обстановкой.

Описание информационного центра

mmo2 008 -003 -013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного

центра

5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: На заводе информационный
центр настроен для отображения информа-
ции в Метрической системе мер, однако его
настройку можно изменить для показаний
в единицах измерения, принятых в США
и Великобритании. Для этого следует обра-
титься к дилеру Lynx.

1) Спидометр

Отображает скорость движения снегохода
в километрах или в милях в зависимости
от выбранной установки.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленчато-
го вала двигателя в оборотах в минуту (об/
мин). Для получения фактической частоты
вращения коленчатого вала необходимо по-
казания прибора умножить на 1000.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
