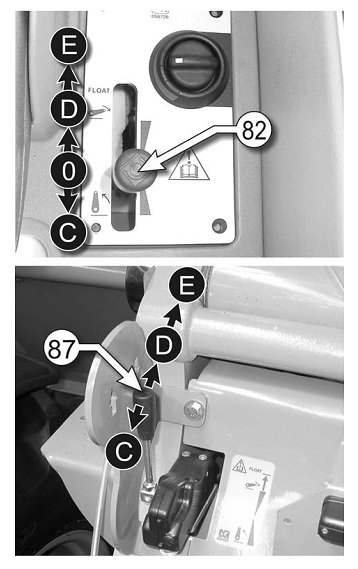

Для управления трехточечной рамой крепления используется рычаг (82) в
кабине, а также внешний рычаг
(87), установленный сзади кабины.
Скорость движения оборудования пропорциональна наклону рычага и оборотам
двигателя.
Движение автоматически прекращается при отпускании рычага.
При использовании заднего подъемного оборудования следуйте инструкциям:
- переместите рычаг (82) или (87) в позицию «C» для подъема
оборудования; при отпускании рычаг
автоматически возвращается в положение «0».
- переместите рычаг (82) или (87) в позицию «D» для опускания
оборудования; при отпускании рычаг
автоматически возвращается в положение «0».
- переместите рычаг (82) или (87) в позицию «Е» для включения
«плавающего» положения (FLOAT). Чтобы
отключить «плавающее» положение, переведите рычаг в поз. «0
Эта функция освобождает движение стрелы и рамы с навеской, позволяя
оборудованию адаптироваться к
условиям почвы. Используется с большинством
«полутяговых» навесок (напр., шкив (ворот?), сеялка, измельчитель,
дисковый культиватор и т.п.)
ВНИМАНИЕ!
Перед тем, как включить плавающее положение, опустите навеску на землю
во избежание ее
падения и риска травм персонала и повреждения навески.
ФИКСАЦИЯ НАВЕСКИ НА ТРЕХТОЧЕЧНОЙ РАМЕ КРЕПЛЕНИЯ
УСТАНОВКА ОБОРУДОВАНИЯ НА ПОГРУЗЧИК
- Навеска должна быть оснащена сферической втулкой, установленной на
нижних подъемных штифтах.

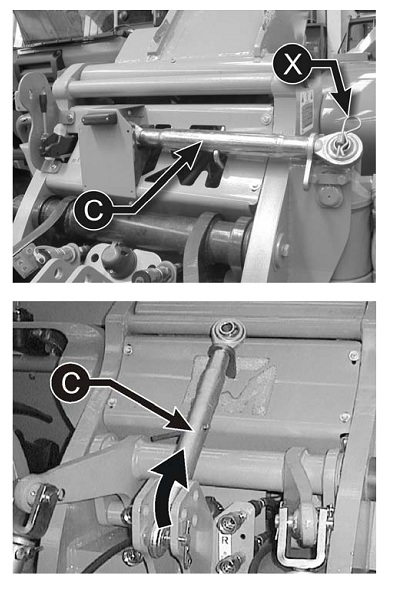

- Выньте шплинт «Х» и снимите тягу с позиции хранения.
- Вставьте тягу «С» в гнездо на машине, подходящее к данному виду работ.
- Поверните верхнюю тягу «С» вверх.
- Опустите раму трехточечного крепления. Если машина не оснащена
двухцелевой монтажной рамой и если масло не достаточно разогрелось, она
может не опуститься. В этом случае переведите рычаг управления в поз.
«ПЛАВАЮЩЕЕ ПОЛОЖЕНИЕ» и вручную помогите раме опуститься.
- Подайте машину назад да тех пор, пока оба крюка не будут располагаться
под штифтами навески.
- Выравнивая машину по поперечной линии, расположите стрелу ровно под
точками крепления на навеске.
- Поднимите раму крепления так, чтобы она автоматически зафиксировала
навеску, и проверьте, правильно ли она зафиксировалась.
- Поднимите опоры.
- Соедините верхнюю тягу «С», регулируя высоту так, чтобы проушины
совпадали с пазами на навеске.
- Вставьте ось и зафиксируйте гаечным ключом.
- Поднимите навеску и проверьте, может ли она выполнять все нужные
действия без помех.
СНЯТИЕ ОБОРУДОВАНИЕ С ПОГРУЗЧИКА
- Ровно опустите навеску на землю, проверьте, не может ли она случайно
переместиться во время отсоединения от погрузчика.
- Отрегулируйте длину верхней тяги так, чтобы она не была больше сжата,
затем выньте ось с боковой стороны навески.
- Поднимите тягу «С» вверх.
- Опустите опоры.
- Положите навеску на землю.
- Переведите рычаг управления в плавающее положение, чтобы стрела
опустилась под собственным весом и таким образом можно было отсоединить
навеску.

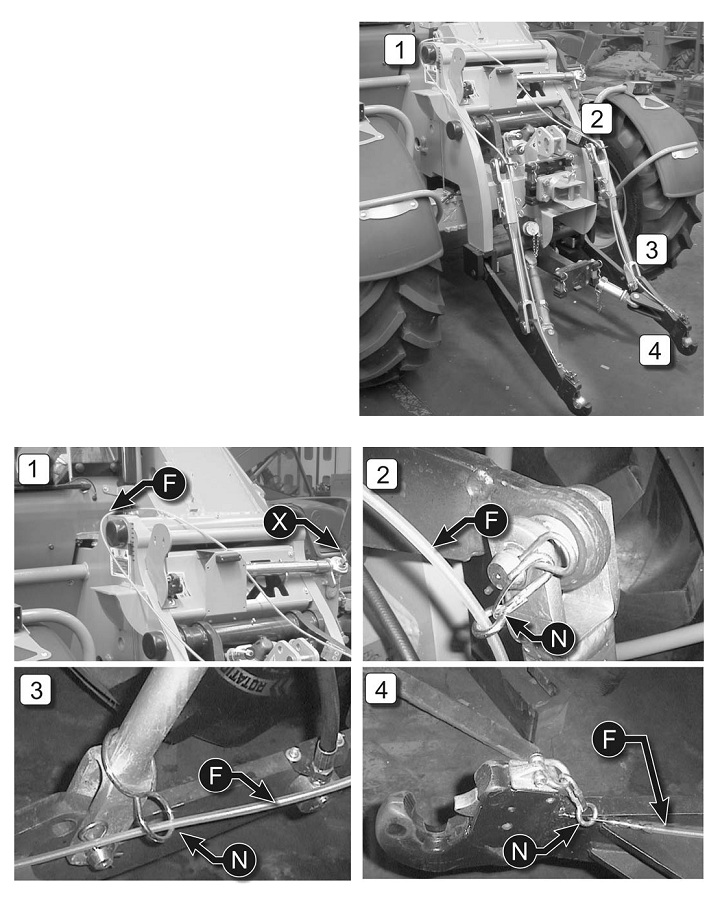

- Убедитесь, что кабель «F» протянут через каждое кольцо «N».
- Вытяните кабель «F» из кабины через отверстие на заднем стекле.
- Опустите раму крепления.
- Осторожно отведите машину от навески.
- Верните тягу в положение хранения и закрепите шплинтом «Х».
