Смазка комбайна зерноуборочного КЗС-1218 -
часть 2
Жатка для зерновых культур (рисунок 3.3)
Периодичность смазки -10 часов |
4 |
Шарниры карданного вала |
Смазка 158 или 158М |
2 |
5 |
Подшипники кожуха карданного вала |
Литол-24 |
2 |
6 |
Втулка скольжения вариатора |
Смазка графитная СКа 2/6-гЗ |
1
2 качка |
Периодичность смазки - 60 часов |
1 |
Беговая дорожка мотовила |
Литол-24 |
2 |
2 |
Правая и левая цапфы мотовила |
То же |
2 |
7 |
Храповик обгонной муфты |
« |
1 |
11 |
Подшипник угловой передачи |
« |
1
1-2
качка |
12 |
Корпус угловой передачи |
« |
1
10-12
качков |
14 |
Телескопическое соединение карданного вала |
« |
1 |
|
Периодичность смазки - 240 часов |
|
(сезонная) |
3, 13 |
Подшипники шнека |
Литол-24 |
2 |
8 |
Подшипники обгонной муфты |
То же |
1 |
9 |
Ось рычага ведомого шкива вариатора |
« |
1 |
10 |
Втулка натяжного ролика |
« |
1 |
№ поз. на схеме смазки |
Наименование точек смазки |
Наименование и марка смазки при эксплуатации и хранении |
Кол.
точек
смазки |
|
Смазка транспортной тележки (рисунок 3.4)
Периодичность смазки - 240 часов |
|
|
(сезонная) |
|
1 |
Ось вращения дышла |
Литол-24 |
1 |
2 |
Подшипники ступицы колес транспортной тележки |
То же |
4 |

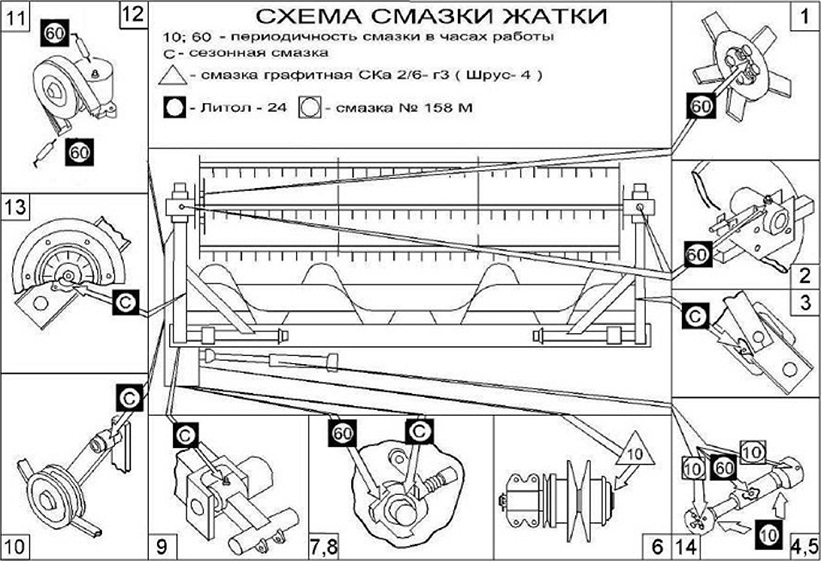

Рисунок 3.3 - Схема смазки жатки

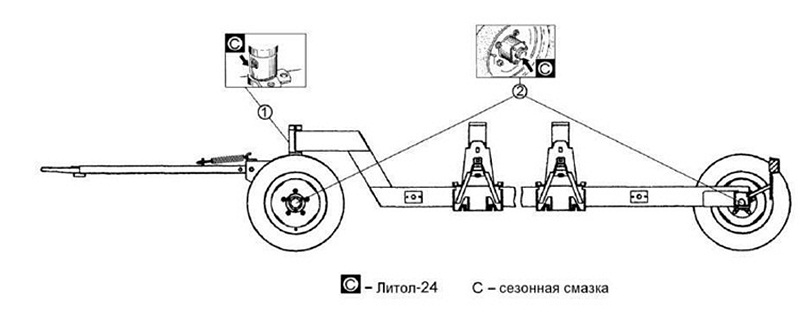

Рисунок 3.4 - Схема смазки транспортной тележки
