TM-9-2320-289-20 (4x4 M1000 Series). Manual - part 64





SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

UOC:194,208

22

PAOOO

11862

14076299

RAIL,CARGO COVER,VE  LEFT

1

UOC:194,208

22

PAOOO

11862

14076300

RAIL,CARGO COVER,VE  RIGHT

1

UOC:194,208

23

PAOZZ

19207

12255564-1

.STUD,TURNBUTTON FAS

4

UOC:194,208

END OF FIGURE

233-2

SECTION II

T M   9 - 2 3 2 0 - 2 8 9 - 2 0 P

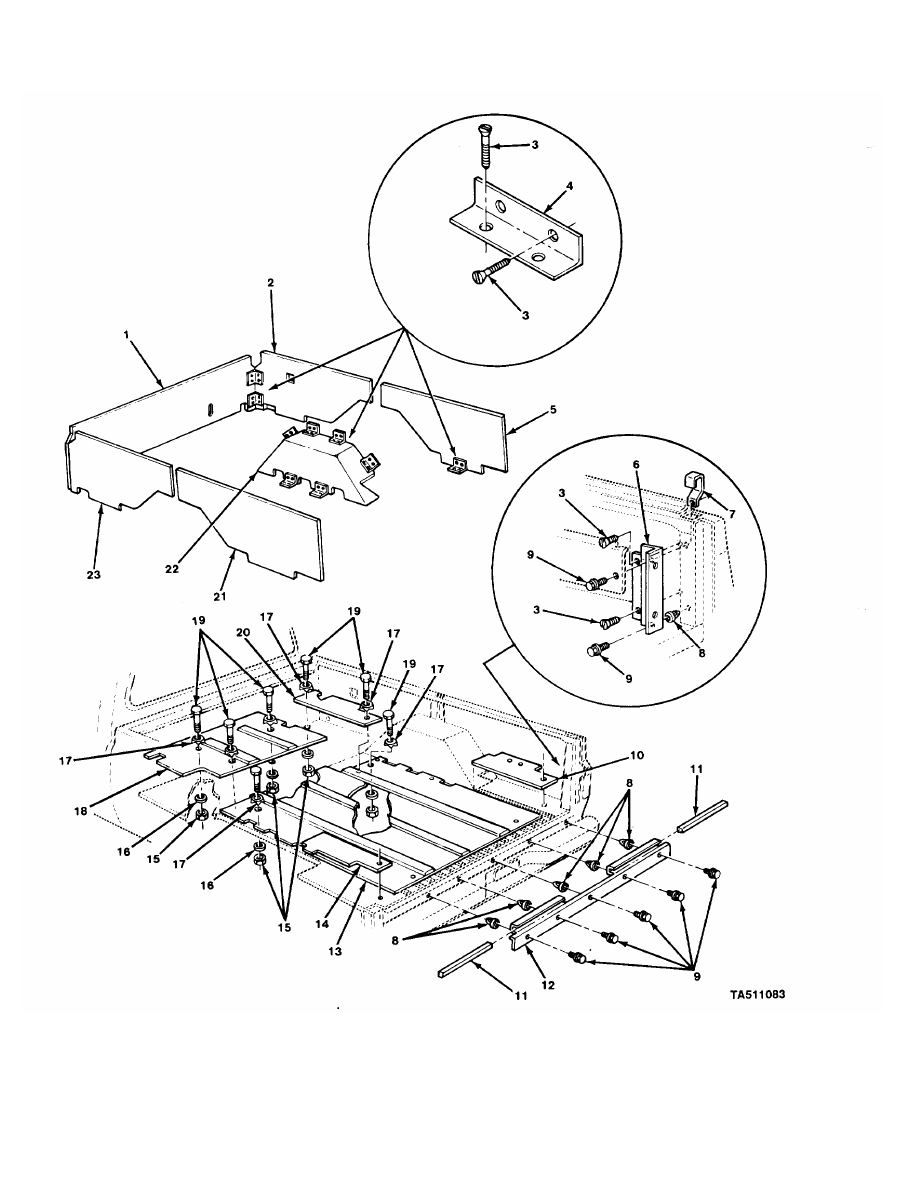

FIGURE 234. FLOOR AND SIDEWALL PANELS (Ml 008).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 3303 WINTERIZATION KITS

FIG. 234 FLOOR AND SIDEWALL PANELS
(M1008)

1

MOOZZ

11862

14076281

INSULATOR  (70.00"X 16.74") MAKE

1

FROM PLYWOOD,P/N NNP530
UOC:194,208

2

MOOZZ

11862

14076278

INSULATOR  (52.26"X 18.28") MAKE

1

FROM PLYWOOD,P/N NNP530
UOC:194,208

3

PAOZZ

96906

MS35492-57

SCREW,WOOD

76

UOC:194,208

4

PAOZZ

11862

14063349

BRACKET,ANGLE

18

UOC:194,208

5

MOOZZ

11862

14076280

INSULATOR  (38.12"X 16.80") MAKE

1

FROM PLYWOOD,P/N NNP530
UOC:194,208

6

PAOZZ

11862

15599273

BRACKET,MOUNTING  LEFT

1

UOC:194,208

6

PAOZZ

11862

15599274

BRACKET,MOUNTING  RIGHT

1

UOC:194,208

7

PAOZZ

11862

14076889

HOOK,SUPPORT

2

UOC:194,208

8

PAOZZ

11862

14005953

SHIELD,EXPANSION

7

UOC:194,208

9

PAOZZ

11862

9440334

BOLT,ASSEMBLED WASH

9

UOC:194,208

10

MOOZZ

11862

14076276

INSULATOR  (17.84"X 10.75") MAKE

1

FROM PLYWOOD, P/N NNP530
UOC:194,208

11

PAOZZ

11862

14076235

GASKET

2

UOC:194,208

12

PFOFF

11862

14076206

MOULDING,PANEL,INSU

1

UOC:194,208

13

MOOZZ

11862

14076272

INSULATOR  (66.62"X 48.00") MAKE

1

FROM PLYWOOD, P/N NNP530
UOC:194,208

14

MOOZZ

11862

14076275

INSULATOR  (17.84"X 10.75") MAKE

1

FROM PLYWOOD, P/N NNP530
UOC:194,208

15

PAOZZ

80205

NAS1408A6

NUT,SELF-LOCKING,HE

7

UOC:194,208

16

PAOZZ

96906

MS27183-16

WASHER,FLAT

7

UOC:194,208

17

PAOZZ

96906

MS27183-17

WASHER,FLAT

7

UOC:194,208

18

MOOZZ

11862

14076271

INSULATOR  (46.15"X 28.62") MAKE

1

FROM PLYWOOD, P/N NNP530
UOC:194,208

19

PAOZZ

96906

MS35751-46

BOLT,SQUARE NECK

7

UOC:194,208

234-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

20

MOOZZ

11862

14076229

INSULATOR  (28.62"X 10.09") MAKE

1

FROM PLYWOOD, P/N NNP530
UOC:194,208

21

MOOZZ

11862

14076279

INSULATOR  (38.12"X 16.80") MAKE

1

FROM PLYWOOD,P/N NNP530
UOC:194,208

22

MOOZZ

11862

14076273

INSULATOR LEFT, MAKE FROM PLYWOOD

1

P/N NNP530
UOC:194,208

22

MOOZZ

11862

14076274

INSULATOR RIGHT, MAKE FROM PLYWOOD,

1

P/N NNP530
UOC:194,208

23

MOOZZ

11862

14076277

INSULATOR  (52.26"X 18.28") MAKE

1

FROM PLYWOOD,P/N NNP530
UOC:194,208

END OF FIGURE

234-2

SECTION II

TM 9-2320-289-20P

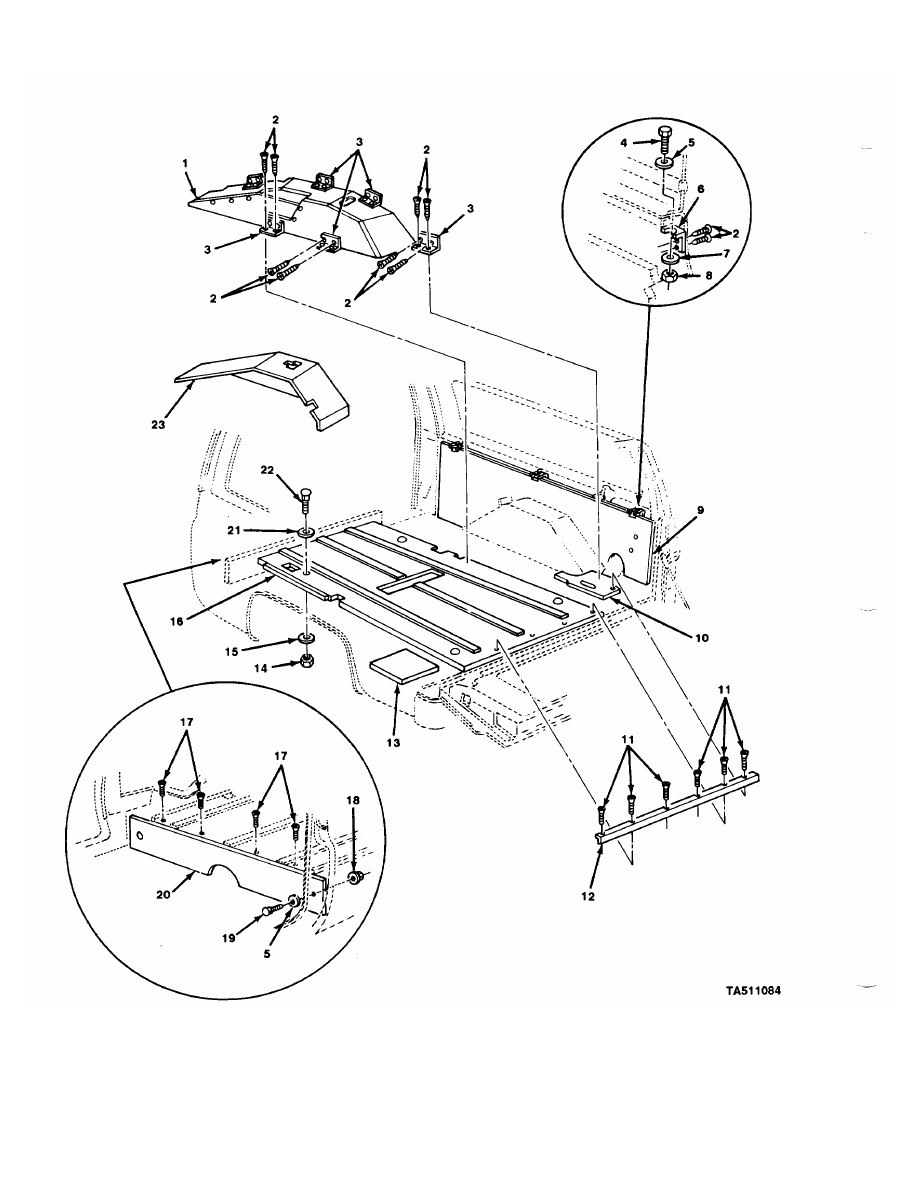

FIGURE 235. FLOOR AND SIDEWALL PANELS (M1009).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 3303 WINTERIZATION KIT

FIG. 235 FLOOR AND SIDEWALL PANELS
(M1009)

1

MOOZZ

11862

14063348

INSULATION  (RIGHT) MAKE FROM

1

PLYWOOD,P/N NNP530
UOC:209

2

PAOZZ

96906

MS35492-54

SCREW,WOOD

60

UOC:209

3

MOOZZ

11862

14063349

BRACKET,ANGLE  MAKE FROM P/N QQS741

12

UOC:209

4

PAOZZ

96906

MS90728-37

BOLT,MACHINE

6

UOC:209

5

PAOZZ

96906

MS27183-12

WASHER,FLAT

8

UOC:209

6

MOOZZ

11862

14063342

BRACKET  MAKE FROM ANGLE, P/N

6

MILS20166
UOC:209

7

PAOZZ

11862

9417793

WASHER,FLAT

6

UOC:209

8

PAOZZ

24617

9422295

NUT,SELF-LOCKING,CO

6

UOC:209

9

MOOZZ

11862

14063343

INSULATION PANEL  (LEFT) MAKE FROM

1

PLYWOOD,P/N NNP530
UOC:209

9

MOOZZ

11862

14063344

INSULATION PANEL  (RIGHT) MAKE FROM

1

PLYWOOD,P/N NNP530
UOC:209

10

MOOZZ

11862

14063346

INSULATION FLOOR  (RIGHT) MAKE FROM

1

PLYWOOD,P/N NNP530
UOC:209

11

PAOZZ

96906

MS35494-83

SCREW,WOOD

6

UOC:209

12

MOOZZ

11862

14063350

MOLDING  (56.0" LG) MAKE FROM ANGLE

1

P/N QQS741
UOC:209

13

MOOZZ

11862

14063345

INSL-FLR PNL L.R. O  (LEFT) MAKE

1

FROM PLYWOOD, P/N NNP530
UOC:209

14

PAOZZ

80205

NAS1408A6

NUT,SELF-LOCKING,HE

4

UOC:209

15

PAOZZ

96906

MS27183-16

WASHER,FLAT

4

UOC:209

16

MOOZZ

11862

14063341

INSULATION ASSEMBLY  MAKE FROM

1

PLYWOOD, P/N NNP530
UOC:209

17

PAOZZ

96906

MS35492-82

SCREW,WOOD

4

UOC:209

18

PAOZZ

24617

11506003

NUT,PLAIN,ASSEMBLED

2

UOC:209

19

PAOZZ

96906

MS35751-19

BOLT,SQUARE NECK

2

235-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

UOC:209

20

MOOZZ

11862

14063351

INSULATION FLOOR  MAKE FROM PLYWOOD

1

P/N NNP530
UOC:209

21

PAOZZ

96906

MS27183-17

WASHER,FLAT

4

UOC:209

22

PAOZZ

96906

MS35751-73

BOLT,SQUARE NECK

4

UOC:209

23

MOOZZ

11862

14063347

INSULATION  (LEFT) MAKE FROM

1

PLYWOOD,P/N NNP530
UOC:209

END OF FIGURE

235-2

SECTION II

TM 9-2320-289-20P

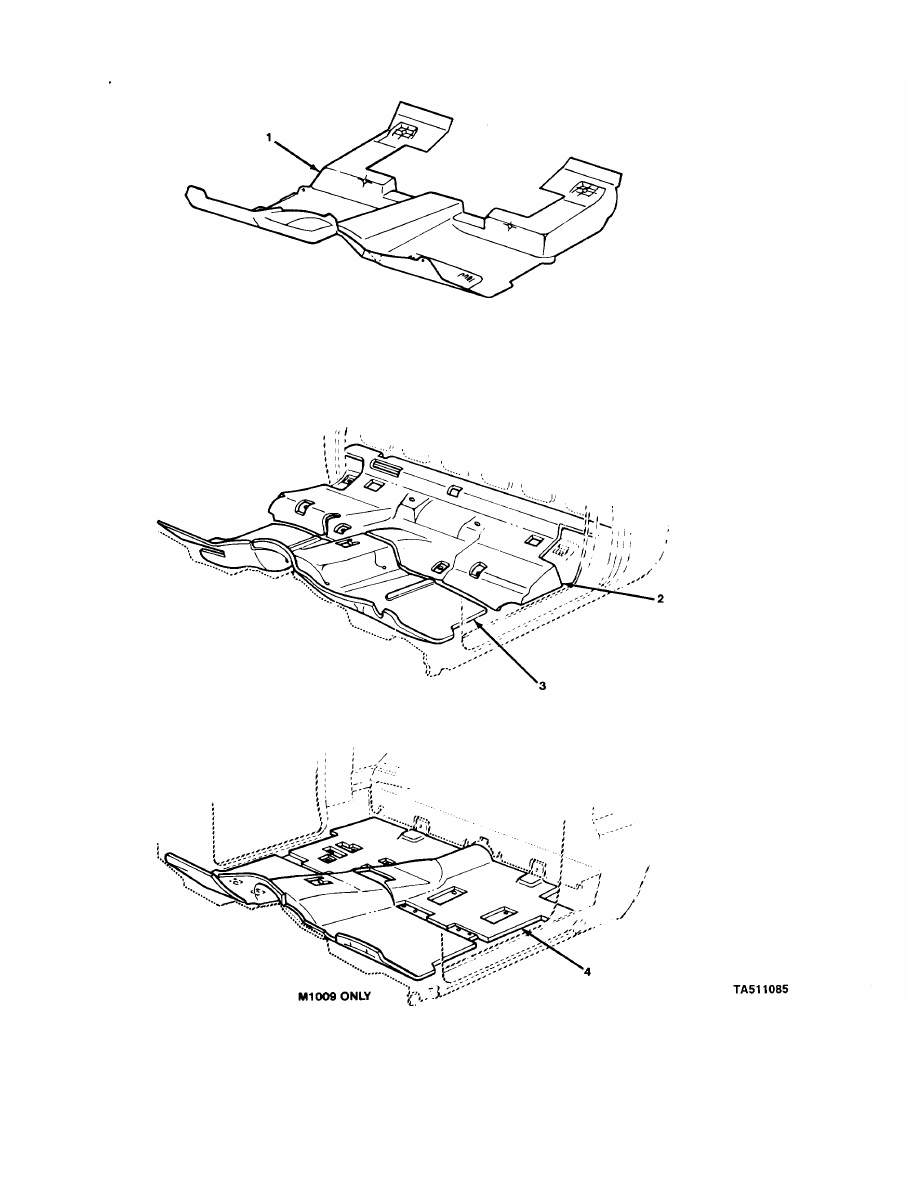

FIGURE 236. CAB FLOOR INSULATORS
